1319

МИНМСПСРСПО ПРОМЫШЛЕННОСТИ ИТОРГОЖЛИ РОССИЙСКОЙ «ВДВРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 53068 «Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии * государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970, зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее - Административный регламент) и в связи с обращением АО «ВЗЛЕТ» от 30 • июня 2016 г. № Вз/Исх-674/16 приказываю:

• 1. Внести изменения в описание типа на теплосчетчики-регистраторы ВЗЛЕТ ТСР-М, зарегистрированные в Федеральном информационном фо1 по обеспечению единства измерений, с сохранением регистрационного номера 27011-13, изложив его в новой редакции согласно приложению к настоящему приказу.

  нде

• 2. Переоформить свидетельство об утверждении типа № 53068 «Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 27011-13, в связи с изменением наименования организации-изготовителя с ЗАО «ВЗЛЕТ» на АО «ВЗЛЕТ».

  ин)

  ;ние

  его

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Куз обеспечить в соответствии с Административным регламентом оформле свидетельства с описанием типа средства измерений и выдачу юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя 8

  Ш С.С.Голубев

  О! А

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2016 г. № 1319

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики - регистраторы «ВЗЛЕТ TCP - М»

Теплосчетчики - регистраторы «ВЗЛЕТ ТСР-М» предназначены для измерения, вычисления, учета, индикации, регистрации, хранения и передачи значений параметров и количества теплоносителя, горячего и холодного водоснабжения, подпитки, тепловой энергии (мощности) в водяных и паровых системах теплоснабжения, а также вычисления, регистрации, хранения и передачи значений электрической энергии (мощности) в различных системах электроснабжения (потребления).

Принцип действия теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» основав на измерении количества и параметров теплоносителя и последующем определении на их основе количества тепловой энергии в соответствии с установленными алгоритмами. Определение электрической энергии (мощности) осуществляется в соответствии с сигналами однофазных или трехфазных счетчиков электрической энергии.

Теплосчетчики-регистраторы являются комбинированными средствами измерений, состоящими из функциональных блоков - средств измерений утвержденного чипа: электромагнитных, ультразвуковых, вихревых, тахометрических или основанных на иных физических прищщпах преобразователей расхода (ПР), преобразователей температуры (ПТ) по ГОСТ Р 8.625-06, преобразователей давления (ПД) по ГОСТ 22520-85, счетчиков электрической энергии с числоимпульсным выходом, кабелей связи и тепловычислителя (ТВ) в соответствии с таблицей 1.

Таблица 1.

Теплосчетчики выпускаются в различных исполнениях в зависимости от исполнений тепловычислитей «ВЗЛЕТ ТСРВ»: ТСР-024М, ТСР-024М+, TCP-025, ТСР-026М, ТСР-027, TCP-033, TCP-034, TCP-041, TCP-042, TCP-043, ТСР-044.

Программное обеспечение

Программное обеспечение теплосчетчиков является встроенным. После включения питания встроенное программное обеспечение (ПО) проводит ряд само диагностических проверо <, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение теплосчетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти резулы; измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения тепловычислителей, входящих в состав теплосчетчиков, приведены в таблице 2.

Таблица 2

Идентификационные данные программного

обеспечения

остальных

функциональных блоков, входящих в состав теплосчетчиков, приведены в описаниях типа этих средств измерений.

Нормирование метрологических характеристик теплосчетчиков проведено с учётом влияния встроенного ПО всех функциональных блоков теплосчетчиков.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Общий вид теплосчетчиков приведен на рисунке 1.

Рисунок 1 - Общий вид теплосчетчиков - регистраторов «ВЗЛЕТ ТСР-М»

Для защиту ^несанкционированного доступа должны быть опломбированы контактные пары модификации калибровочных данных (после поверки), контактные пары настроечных данных й корпус тепловычислителя (при вводе в эксплуатацию), а также первичные преобразователи согласно требованиям соответствующих им эксплуатационных документов.

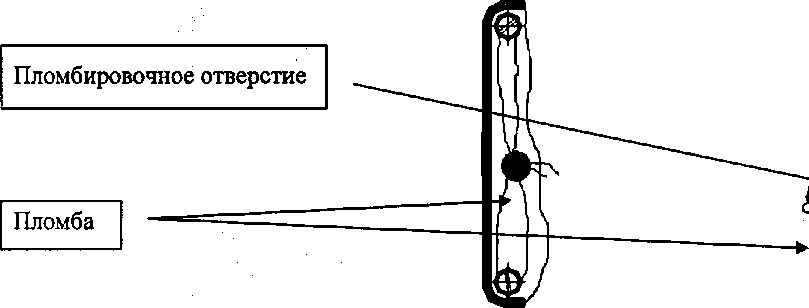

Рисунок 2 - Схема пломбировки теплосчетчиков - регистраторов «ВЗЛЕТ ТСР-М»

Метрологические и технические характеристики

Основные технические характеристики теплосчетчиков приведены в таблице 3. Таблица 3

Примечание. Диапазон измерения параметров теплоносителя зависит от применяемых первичных преобразователей и может быть любым внутри указанного диапазона.

Пределы допускаемой абсолютной погрешности теплосчетчиков при измерении температуры составляют:

A_t = ± (0,6 + 0,0044), °C

где t - температура теплоносителя, °C.

Пределы допускаемой относительной погрешности теплосчетчиков при измерении разности температур составляют:

5_t = ± (0,5 + З/At), %

где At -разность температур в прямом и обратном трубопроводах, °C.

Пределы допускаемой относительной погрешности теплосчетчиков при измерении объема (массы), среднего объемного (массового) расхода теплоносителя водяных системах теплоснабжения составляют ± 2,0 %.

наносится на лицевую панель тепловычислителя теплосчетчика методами шелкографии, термопечати и металлографики, а также вносится на титульный лист паспорта типографским способом. ,

Комплектность средства измерений Таблица^

Примечания.

• 1. Тип и количество первичных преобразователей, исполнение теплосчетчика ; определяется в соответствии с заказом.

• 2. Комплект может быть дополнен документацией на входящие функциональные блоки в соответствии с заказом.

3. По заказу в комплект поставки могут включаться ЗИП, присоединительная армат/ра, дополнительные устройства и аксессуары.

осуществляется по методике, изложенной в разделе 4 «Методика поверки» документа В76.00-00.00 РЭ «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М». Руководство эксплуатации», утвержденной ГЦИ СИ ФГУП ВНИИР 17 сентября 2013 г.

Основное поверочное оборудование:

• - установка поверочная для поверки методом измерения объема, расхода или масал с пределами относительной погрешности не более 1/3 предела допускаемой относительной погрешности измерения преобразователя расхода;

• - комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, относительная погрешность при измерении силы тока не более ± 0,05 %, абсолютная погрешность при измерении (формировании) количества импульсов не более ± 1 имп., относительная погрешность при измерении (формировании) частоты не более ± 0,1 %; относительная погрешность при формировании сигнала оммического сопротивления не более ± 0,025%;

• - магазин сопротивлений Р 4831, ГОСТ 23737, пределы допускаемого отклонения сопротивления ± 0,022 %;

• - вольтметр В7-43 Тг2.710.026 ТО, диапазон от 10 мкВ до 1000 В, относительная погрешность ± 0,2 %;= _t

• - частотомер 43-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,01 %;

• - источник питания постоянного тока Б5-49, диапазон от 0,001 до 1 А, нестабильность ± 0,005 %;

• - компактный температурный калибратор ТС-180, диапазон от минус 40 до180 °C, относительная пдгрешность воспроизведения температуры ± 0,06 %;

• - калибратор давления РМ110PIC, диапазон от 0 до 2,0 МПа, относительная погрешность воспроизведения давления ± 0,05 %.

Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.

Сведения о методах измерения содержатся в документе «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М». Руководство по эксплуатации. В76.00-00.00 РЭ».

ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».

ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».

В76.00-00.00 ТУ «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М» Технические условия».

- выполнение государственных учетных операций.

АО «ВЗЛЕТ». Юридический адрес: 198097, г. Санкт-Петербург, ул.Трефолева, лит. БМ; почтовый адрес: 198097, г.Санкт-Петербург, ул. Трефолева, д.2, лит. БМ, телефон

(812) 714-75-32, факс (812) 714-71-38, электронная почта: mail@vzljot.ru

Общество с ограниченной ответственностью «Техсервис». Юридический адрес: 190121, г. Санкт-Петербург, ул. Мастерская, д.9; почтовый адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.4, корпус 1, лит. Б, телефон (812) 380-84-41, факс (812) 714-81-07, электронная почта: ero@vzljot.ru.

Общество с ограниченной ответственностью «Специальное Конструкторское Бюро Взлет». Юридический адрес: 190121, г. Санкт-Петербург, ул. Мастерская, д.9, литер. А; почтовый адрес: 198097, 190121, г. Санкт-Петербург, ул. Мастерская, д.9, литер. А, телефон (812) 714-81-44, факс (812) 714-81-44, электронная почта: scb@vzljot.ru.

АО «ВЗЛЕТ». Юридический адрес: 198097, г. Санкт-Петербург, ул.Трефолева, лит. БМ; почтовый адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ, телефон (812) 714-75-32, факс (812) 714-71-38, электронная почта: mail@vzljot.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии».

Юридический адрес: 420088 г. Казань, ул.2-я Азинская, д. 7А, телефон (843) 272-70-62, факс (843) 272-00-32, электронная почта: vniirpr@bk.ru.

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытгний средств измерений в целях утверждения типа №30006-09 от 16.12.2009 г.
