МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

27 ноября 2024 г.

2778

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему

измерений в части конструктивных изменений, не на их метрологические характеристики, согласно приложению к приказу.

2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

измерений,

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

сведения, предоставления утвержденным приказом Российской Федерации

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2024 г. № J__8

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Счетчики электрической энергии однофазные электронные

ЦЭ2726А

60869-15

АБВШ.411152.0

01 ПМ

Общество с ограниченной ответственностью «Петербургский завод измерительных приборов» (ООО «СПб ЗИП»), г. Санкт-Петербург

ООО «НИЦ «ЭНЕРГО», г. Москва

2.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Москва» Тульское ЛПУ МГ КС-9

10.002

2020

80722-20

МП-264-

RA.RU.310556-

2020

Инженернотехнический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженернотехнический центр ООО

«Газпром энерго»), г.

Оренбург

Западно-Сибирский филиал ФГУП «ВНИИФТРИ», г.

Новосибирск

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2778

Лист № 1

Всего листов 9

Регистрационный № 60869-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные электронные ЦЭ2726А

Назначение средства измерений

Счетчики электрической энергии однофазные электронные ЦЭ2726А (далее -счетчики) предназначены для измерений и учета активной или активной и реактивной энергии в однофазных цепях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчика основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм.

Счетчики содержат следующие основные узлы и блоки:

измерительный трансформатор тока или шунт в цепи тока;

резистивный делитель напряжения в цепи напряжения;

электронный узел с блоком питания и измерительным преобразователем, предназначенный для измерения входных сигналов тока и напряжения, расчета учтенной энергии, ее тарификации, вывода информации на жидкокристаллический индикатор (ЖКИ) и выходные устройства;

счетный механизм для регистрации, сохранения и отображения показаний об учтенной электроэнергии и других параметров;

импульсное выходное устройство для передачи телеметрической информации в централизованные системы сбора данных;

испытательный выход для поверки счетчика;

светодиодный индикатор функционирования счетчика, изменяющий своё состояние синхронно с испытательным выходом;

последовательный интерфейс обмена информацией с внешними устройствами.

В счетчике реализована функция реверсивного счетного механизма: при изменении направления протекания тока или неправильного подключения нулевого и фазного провода на зажимах счетчика счетный механизм продолжает учет энергии нарастающим итогом в сторону увеличения.

Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки колодки зажимов.

Корпус состоит из цоколя, кожуха и колодки зажимов. Крепление кожуха к цоколю и установка крышки колодки зажимов предусматривает возможность навешивания пломб Госповерителя и энергосбытовой организации.

Конструкция корпуса обеспечивает степень защиты IP51 от попадания пыли и влаги по ГОСТ 14254-2015.

Импульсное выходное устройство и испытательный выход конструктивно объединены и гальванически развязаны от электрической сети.

Цепи напряжения и тока счетчиков имеют защиту от бросков напряжения и тока.

В соответствии с комплектом КД и конкретными требованиями заказчика, счетчики могут иметь конструктивные варианты исполнения, отличающиеся:

типом применяемого датчика тока: трансформатор или шунт;

видом измеряемой энергии и классам точности: активной энергии (класс точности 1) или активной (класс точности 1) и реактивной энергии (класс точности 1 или 2);

наличием канала измерения для контроля мощности в нулевом проводе; конструкцией корпуса: в круглом, прямоугольном или в корпусе для установки на DIN-рейку;

типом встраиваемых интерфейсов: EIA232, EIA485, ИРПС, модем обмена данными по силовой сети, радиомодем, оптопорт, IrDA, GSM/GPRS;

наличием датчика вскрытия корпуса и крышки зажимов;

наличием элементов управления нагрузкой потребителя: встроенное реле; наличием функции измерения параметров сети; наличием подсветки ЖКИ. Структура условного обозначения счетчиков ЦЭ2726А приведена в таблице 1

Таблица 1 - Структура условного обозначения счетчиков ЦЭ2726А

ЦЭ2726А

-ХХ
-ХХХ
-ХХХ

-Z

N

-R

-L

Наличие подсветки

ЖКИ

Измерение параметров сети

Наличие датчика вскрытия крышки корпуса и крышки зажимов

Контроль нулевого провода

Наличие встроенного реле

Тип корпуса: S01, S02 - круглый; W01, W03 -прямоугольный; R01, R03 - на DIN - рейку

Ток: базовый / максимальный, А

Номинальное напряжение, В

Тип интерфейса: Е4 - EIA485; PL - электросиловой модем; IR -IrDA; RF - радиомодем; E2 - EIA232; ОР — оптопорт; CL -ИРПС; GS - GSM/GPRS

Тип датчика тока: Т - трансформатор тока; S - шунт

Тип измеряемой энергии и класс точности:

А1 -точности активная, класс точности 1 по ГОСТ 31819.21

A1R2 - активная и реактивная, класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23

Обозначение типа счетчика

Отсутствие символа в условном обозначении означает отсутствие соответствующей функции у счетчика.

Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 6. Способ ограничения доступа к местам настройки (регулировки) - пломбирование.

Приказ Росстандарта №2778 от 27.11.2024, https://oei-analitika.ru

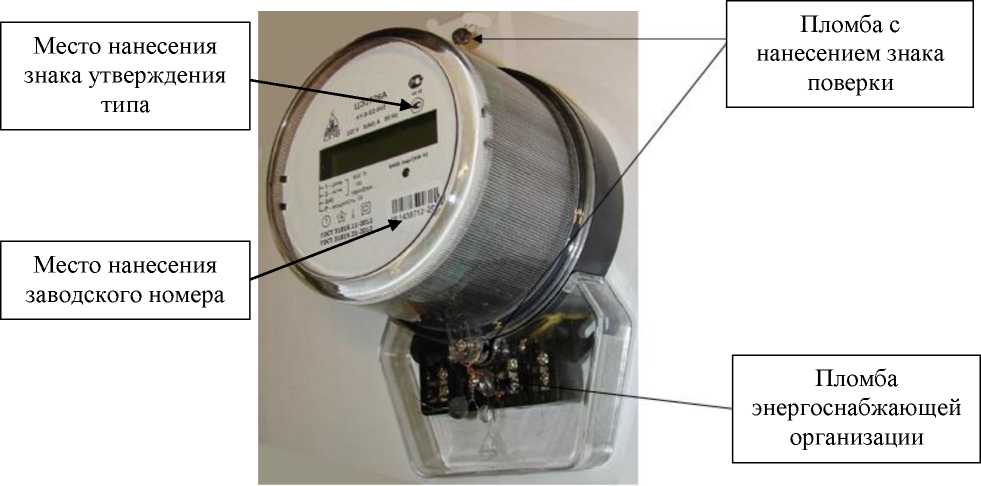

Рисунок 1 - Общий вид счетчика в корпусе S01

Приказ Росстандарта №2778 от 27.11.2024, https://oei-analitika.ru

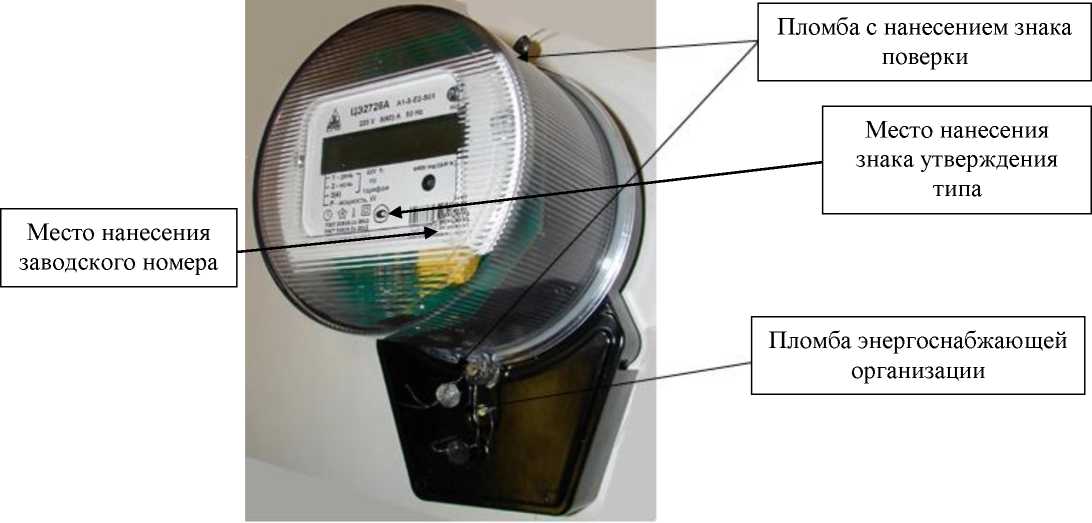

Рисунок 2 - Общий вид счетчика в корпусе S02

заводского

номера

Место нанесения

Место нанесения заводского номера

Приказ Росстандарта №2778 от 27.11.2024, https://oei-analitika.ru

Место нанесения

Пломба с нанесением знака

знака утверждения типа

Пломба энергоснабжающей организации

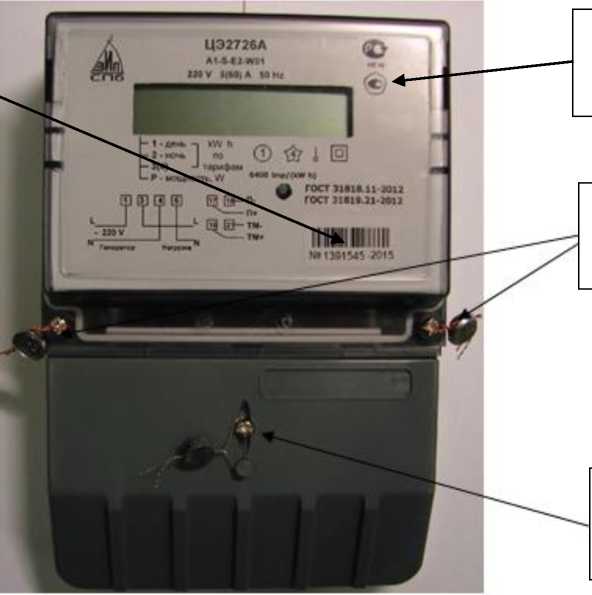

Рисунок 3 - Общий вид счетчика в корпусе W01

поверки

Приказ Росстандарта №2778 от 27.11.2024, https://oei-analitika.ru

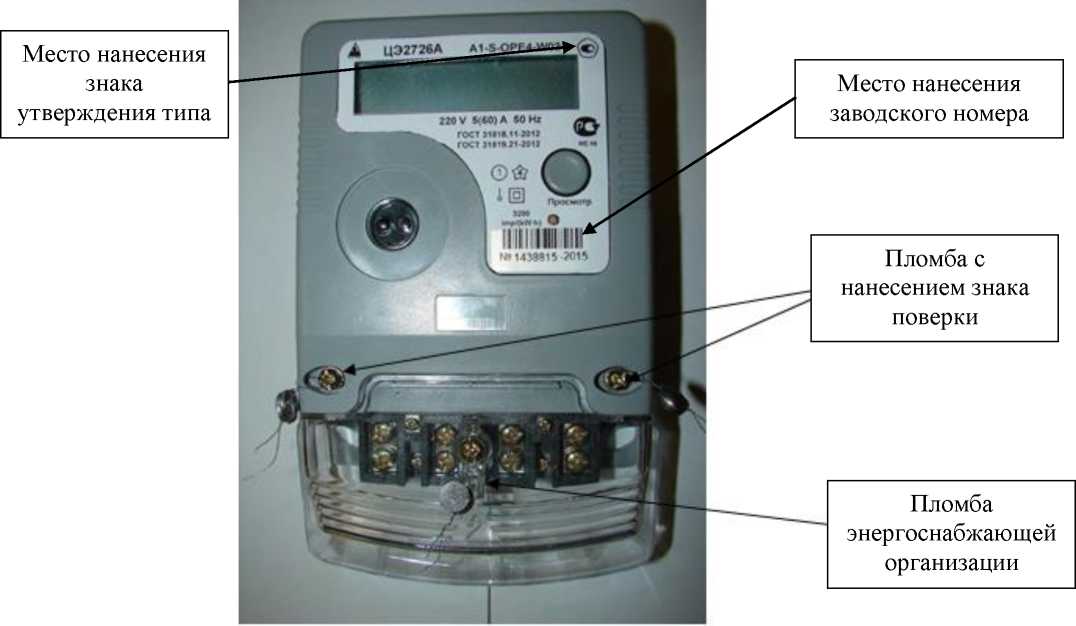

Рисунок 4 - Общий вид счетчика в корпусе W03

Пломба с

Пломба с

нанесением

знака поверки

Место нанесения

заводского

Приказ Росстандарта №2778 от 27.11.2024, https://oei-analitika.ru

Место нанесения

знака утверждения типа

Пломба энергоснабжаю щей организации

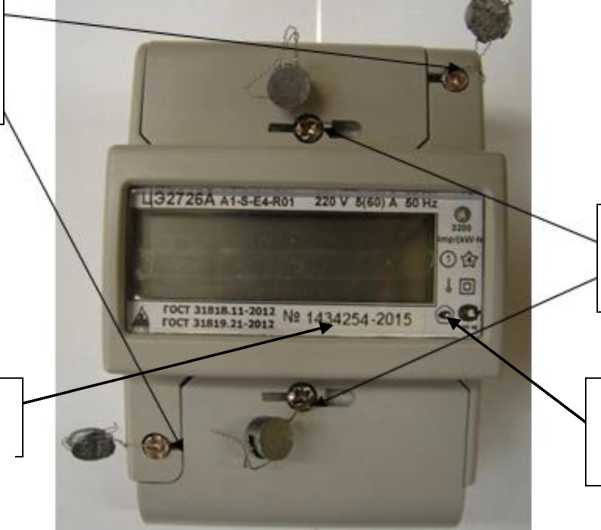

Рисунок 5 - Общий вид счетчика в корпусе R01

нанесением

знака поверки

утверждения типа

Место нанесения

заводского номера

Место нанесения знака

Приказ Росстандарта №2778 от 27.11.2024, https://oei-analitika.ru

Пломба энергоснабжающей организации

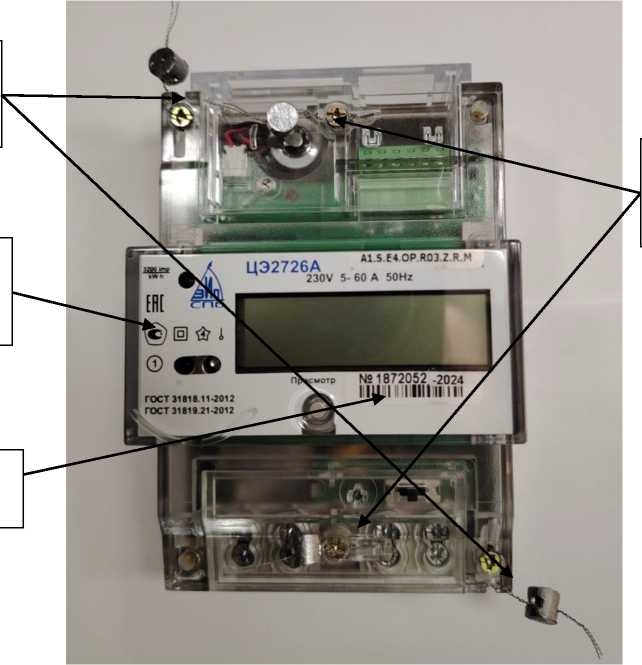

Рисунок 6 - Общий вид счетчика в корпусе R03

Программное обеспечение

Программное обеспечение счетчиков состоит из встроенного программного обеспечения (ВПО) и прикладных программ для ПК. Программа ВПО записывается в энергонезависимую память программ микроконтроллера на этапе производства счётчиков и не может быть изменена через внешние порты счётчика. После записи программы, в микроконтроллере устанавливается бит защиты, предотвращающий считывание или изменение программы. Доступ к ВПО возможен только после удаления пломбы поверителя и разборки корпуса.

ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации.

Обмен данными с внешними устройствами, в зависимости от исполнения счётчика, осуществляется через интерфейсы:

  • -    оптический порт, IrDA;

  • -   проводные интерфейсы - EIA232, EIA485, ИРПС;

  • -   беспроводные интерфейсы - электросиловой модем, радиомодем.

Считывание данных и программирование счётчиков производится с помощью внешних устройств и прикладной программы «Программа первичного программирования счетчиков ЦЭ2726А и ЦЭ2727А», которая предназначена для связи счетчика с ПК. Метрологически значимых функций эта прикладная программа не выполняет.

Таблица 2 -

данные ВПО счётчиков

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АБВШ. 411152.001.П

Номер версии (идентификационный номер) ПО

V3.X*

Цифровой идентификатор ПО

8DFB**

Х* > 5

** Для версии V3.5

Уровень защиты программного обеспечения счетчика ЦЭ2726А от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики

Значение

Класс точности при учете активной энергии по ГОСТ 31819.21-2012

1

Класс точности при учете реактивной энергии по ГОСТ 31819.23-2012

1 или 2

Номинальное напряжение, В

220, 230

Базовый (максимальный) ток, А

5(50), 5(60),

5(100), 10(80), 10(100)

Номинальная частота сети, Гц

50

Количество тарифов, не более

8

Наименование характеристики

Значение

Передаточные числа по испытательному выходу и импульсному выходному устройству, имп./кВт^ч

3200, 6400, 8000

Чувствительность (стартовый ток) в % от 1б:

  • - для класса точности 1

  • - для класса точности 2

0,4

0,5

Полная мощность, потребляемая в цепи тока, В^А, не более

0,5

Полная (активная) мощность, потребляемая в цепи напряжения счётчика, В •А (Вт), не более

При наличии модема дополнительная потребляемая полная (активная) мощность, В •А (Вт), не более

10,0 (2,0)

10 (1,5)

Предел допускаемой абсолютной погрешности хода часов, с/сутки:

  • - при питании от сети напряжения

  • - при питании от автономного источника

±0,5

±1,0

Таблица 4 - Технические

Наименование характеристики

Значение

Габаритные размеры (Высота^Ширина^Глубина), мм, не более:

- в круглом корпусе S01, S02

210x135x115

- в прямоугольном корпусе W01

215x127x62

- в прямоугольном корпусе W03

200x120x52

- в корпусе R01 на DIN-рейку TS 35x7,5

115x80x66

- в корпусе R03 на DIN-рейку TS 35x7,5

135x90x74

Масса, кг, не более:

1,0

Условия эксплуатации:

-рабочий диапазон температур, °С

от -40 до +60

-относительная влажность воздуха (при температуре +30 °С), %, не более

90

-атмосферное давление, кПа (мм рт. ст.)

от 70 до 106,7

(от 537 до 800)

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

30

Средняя наработка до отказа, ч

141000

Знак утверждения типа

наносится на щиток счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный электронный ЦЭ2726А в потребительской таре

-

1 шт.

Паспорт

АБВШ.411152.001 ПС

1 экз.

Кабель для подключения ПЭВМ*

1 шт.

Методика поверки*

АБВШ.411152.001 ПМ

1 экз.

* Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счётчиков.

Сведения о методиках (методах) измерений приведены в эксплуатационным документе.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии;

ТУ 4228-002-52191469-2015 Счетчики электрической энергии однофазные электронные ЦЭ 2726А. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Петербургский завод измерительных приборов» (ООО «СПб ЗИП»)

ИНН 7813350043

Адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 139

Телефон/факс: +7 (812) 603-29-40

E-mail: spbzip@bk.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14 в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2778

Лист № 1

Всего листов 8

Регистрационный № 80722-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Москва» Тульское ЛПУ МГ КС-9

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Москва» Тульское ЛПУ МГ КС-9 (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из трех уровней:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

  • 2- й уровень - информационно-вычислительный комплекс (ИВК) - центр сбора и обработки информации ООО «Газпром энерго» (далее - ЦСОИ), выполненный на основе серверного оборудования промышленного исполнения и работающего под управлением программного обеспечения из состава ИВК «АльфаЦЕНТР» (Рег. номер 44595-10). ЦСОИ включает в себя каналообразующую аппаратуру, серверы баз данных (БД) и автоматизированные рабочие места ООО «Газпром энерго» и АО «Газпром энергосбыт».

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

- средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ИВК обеспечивает выполнение следующих функций:

  • -   периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

  • -   автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

  • -   хранение не менее 3,5 лет результатов измерений и журналов событий;

  • -   автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

  • -   перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;

  • -   формирование отчетных документов;

  • -   ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;

  • -   конфигурирование и параметрирование технических средств ИВК;

  • -   сбор и хранение журналов событий счетчиков;

  • -   ведение журнала событий ИВК;

  • -   синхронизацию времени в сервере БД с возможностью коррекции времени в счетчиках электроэнергии;

  • -   аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

  • -   самодиагностику с фиксацией результатов в журнале событий.

ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС». Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется по электронной почте в виде электронных документов XML в форматах 80020, 80030 заверенных электронно-цифровой подписью.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

  • -   посредством интерфейса RS-485, телефонной линии и модемов SHDSL для передачи данных от счетчиков до ИВК;

- посредством спутникового канала связи (основной канал) и телефонных каналов ТЧ связи, сети сотовой связи GSM каналов (резервные каналы) для передачи данных от уровня ИИК до уровня ИВК;

- посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера баз данных на АРМ;

- посредством наземного канала связи Е1 для передачи данных от уровня ИВК во внешние системы (основной канал);

- посредством спутникового канала для передачи данных от уровня ИВК во внешние системы (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя часы ЦСОИ, счетчиков. ЦСОИ получает шкалу времени UTC(SU) в постоянном режиме от сервера синхронизации времени утвержденного типа ССВ-1Г. Синхронизация часов ЦСОИ с сервером синхронизации времени происходит при расхождении более чем на ±1 с. Сличение времени часов счетчиков с временем часов ЦСОИ осуществляется во время сеанса связи (не реже 1 раза в сутки). Корректировка времени часов счетчиков выполняется при достижении расхождения со временем часов ЦСОИ ±1 с.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 10.002-2020 наносится типографским способом в формуляр и на информационную табличку корпуса сервера БД методом шелкографии.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 -

значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

ac_metrology.dll

Номер версии (идентификационный номер) программного обеспечения

не ниже 12.1

Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)

3e736b7f380863f44cc8e6f7bd211c54

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

ИК

Наименование ИК

ТТ

ТН

Счетчик

УССВ/

Сервер

1

2

3

4

5

6

1

ПС 110 кВ КС-9 №096,

ЗРУ-6 кВ №1,

1 СШ 6 кВ,

яч.15

ТОЛ

Кл.т. 0,5

Ктт = 3000/5

Рег. № 47959-11

ЗНОЛ.06

Кл.т. 0,5

Ктн =

6000/^3:100/^3

Рег. № 3344-08

СЭТ-4ТМ.03.01

Кл.т. 0,5S/1,0

Рег. № 27524-04

ССВ-1Г Рег. № 58301-14;

ЦСОИ

2

ПС 110 кВ КС-9 №096,

ЗРУ-6 кВ №1,

1 СШ 6 кВ,

яч.21

ТПОЛ 10

Кл.т. 0,5

Ктт = 300/5

Рег. № 1261-02

ЗНОЛ.06

Кл.т. 0,5

Ктн = 6000/^3:100/^3

Рег. № 3344-08

СЭТ-4ТМ.03.01

Кл.т. 0,5S/1,0

Рег. № 27524-04

Окончание таблицы 2

1

2

3

4

5

3

ПС 110 кВ КС-9 №096,

ЗРУ-6 кВ №1,

1 СШ 6 кВ, яч.9

ТОЛ-СЭЩ-10

Кл.т. 0,2

Ктт = 600/5 Рег. № 32139-06

ЗНОЛ.06

Кл.т. 0,5

Ктн = 6000/^3:100/^3

Рег. № 3344-08

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

4

ПС 110 кВ КС-9 №096,

ЗРУ-6 кВ №1,

2 СШ 6 кВ,

яч.4

ТОЛ

Кл.т. 0,5

Ктт = 3000/5

Рег. № 47959-11

ЗНОЛ.06

Кл.т. 0,5

Ктн =

6000/^3:100/^3

Рег. № 3344-08

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

5

ПС 110 кВ КС-9 №096,

ЗРУ-6 кВ №1,

2 СШ 6 кВ, яч.10

ТПОЛ 10

Кл.т. 0,5

Ктт = 300/5

Рег. № 1261-02

ЗНОЛ.06

Кл.т. 0,5

Ктн =

6000/^3:100/^3

Рег. № 3344-08

СЭТ-4ТМ.03.01

Кл.т. 0,5S/1,0

Рег. № 27524-04

6

ПС 110 кВ КС-9 №096,

ЗРУ-6 кВ №1,

2 СШ 6 кВ, яч.16

ТОЛ-СЭЩ-10

Кл.т. 0,2

Ктт = 600/5 Рег. № 32139-11

ЗНОЛ.06

Кл.т. 0,5

Ктн =

6000/^3:100/^3

Рег. № 3344-08

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

ССВ-1Г

Рег. № 58301-14;

ЦСОИ

Примечания:

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

  • 2  Допускается замена устройства синхронизации времени на аналогичные утвержденных типов. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК

№№

cos ф

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

dw.-A %

5P %

dw.-A %

5P %

dw.-A %

5P %

3, 6

0,50

±2,3

±1,6

±1,6

±1,1

±1,4

±1,0

0,80

±1,5

±2,1

±1,0

±1,4

±0,9

±1,3

0,87

±1,3

±2,5

±0,9

±1,7

±0,8

±1,5

1,00

±1,1

-

±0,8

-

±0,7

-

4

0,50

±5,4

±2,7

±2,9

±1,5

±2,2

±1,2

0,80

±2,9

±4,4

±1,6

±2,4

±1,2

±1,9

0,87

±2,5

±5,5

±1,4

±3,0

±1,1

±2,2

1,00

±1,8

-

±1,1

-

±0,9

-

1, 2, 5

0,50

±5,5

±3,0

±3,0

±1,8

±2,3

±1,5

0,80

±3,0

±4,6

±1,7

±2,6

±1,4

±2,1

0,87

±2,7

±5,6

±1,5

±3,1

±1,2

±2,4

1,00

±1,8

-

±1,2

-

±1,0

-

Таблица 4 -

ИК в

ИК №№

cos ф

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

SwA %

SwP %

SwA %

SwP %

SwA %

SwP %

3, 6

0,50

±2,4

±2,1

±1,7

±1,7

±1,5

±1,7

0,80

±1,6

±2,5

±1,1

±2,0

±1,1

±1,9

0,87

±1,5

±2,8

±1,1

±2,2

±1,0

±2,1

1,00

±1,1

-

±0,8

-

±0,8

-

4

0,50

±5,4

±3,0

±3,0

±2,0

±2,3

±1,8

0,80

±2,9

±4,6

±1,7

±2,8

±1,4

±2,3

0,87

±2,6

±5,6

±1,5

±3,3

±1,2

±2,6

1,00

±1,8

-

±1,1

-

±0,9

-

1, 2, 5

0,50

±5,7

±4,0

±3,3

±3,2

±2,6

±3,1

0,80

±3,3

±5,3

±2,2

±3,7

±1,9

±3,4

0,87

±3,0

±6,2

±2,0

±4,1

±1,8

±3,6

1,00

±2,0

-

±1,4

-

±1,3

-

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с___________________________________________________________

Примечание:

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

I100 - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1изм - силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

6A - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

6Р - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения;

5wP - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

SwA - доверительные границы             “               “

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество измерительных каналов

6

Нормальные условия:

  • -  ток, % от 1ном

  • -  напряжение, % от ином

  • -  коэффициент мощности cos ф

температура окружающего воздуха для счетчиков, °С:

от 5 до 120

от 99 до 101

0,5 инд. - 1,0 - 0,8 емк. от +21 до +25

Окончание таблицы 5

1

2

Рабочие условия эксплуатации: допускаемые значения неинформативных параметров:

- ток, % от 1ном

от 5 до 120

- напряжение, % от ином

от 90 до 110

- коэффициент мощности cos ф

0,5 инд. - 1,0 - 0,8 емк.

температура окружающего воздуха, °C:

- для ТТ и ТН

от -40 до +40

- для счетчиков

от 0 до +40

- для сервера

от +15 до +25

Период измерений активной и реактивной средней мощности и приращений электрической энергии, минут

30

Период сбора данных со счетчиков электрической энергии, минут

30

Формирование XML-файла для передачи внешним системам

Автоматическое

Формирование базы данных с указанием времени измерений и времени поступления результатов

Автоматическое

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее

100

Сервер ИВК:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

  • -   резервный сервер с установленным специализированным ПО;

  • -   резервирование каналов связи между уровнями ИВК и между ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Ведение журналов событий:

-счётчика, с фиксированием событий:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике.

  • - ИВК, с фиксированием событий:

  • - даты начала регистрации измерений;

  • - перерывы электропитания;

  • - программные и аппаратные перезапуски;

  • - установка и корректировка времени;

  • - переход на летнее/зимнее время;

  • - нарушение защиты ИВК;

  • - отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счётчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера;

- защита информации на программном уровне:

  • - результатов измерений при передаче информации (возможность использования цифровой подписи);

  • - установка пароля на счетчик;

  • - установка пароля на ЦСОИ.

Знак утверждения типа

наносится на титульный лист формуляра МРЕК.411711.046.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Москва» Тульское ЛПУ МГ КС-9. Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество,

шт.

Трансформаторы тока

ТПОЛ 10

5

Трансформаторы тока

ТОЛ-СЭЩ-10

6

Трансформаторы тока

ТОЛ

9

Трансформаторы напряжения

ЗНОЛ.06

6

Счетчики

СЭТ-4ТМ.03.01

3

Счетчики

СЭТ-4ТМ.03М

3

ИВК

АльфаЦЕНТР

1

Сервер синхронизации времени

ССВ-1Г

1

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Москва» Тульское ЛПУ МГ КС-9. Формуляр

МРЕК.411711.046.ФО

1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Москва» Тульское ЛПУ МГ КС-9» Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Москва» Тульское ЛПУ МГ КС-9

ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Инженерно-технический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго») ИНН 7736186950

Адрес: 460000, г. Оренбург, ул. Терешковой, д. 295

Телефон: +7 (3532) 687-126

Факс: +7 (3532) 687-127

Е-mail: info@of.energo.gazprom.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
