МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных   изменений,   не влияющих

на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

2024 г. № _^44

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

АГЗУ-120М-4,0

измерительные групповые автоматизированные АГЗУ-120М-4,0. Методика поверки»

НА.ГНМЦ. 0149-23 МП «ГСИ. Установки

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» мая 2024 г. № 1264

Регистрационный № 69925-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные групповые автоматизированные «АГЗУ-120М-4,0»

Назначение средства измерений

Установки измерительные групповые автоматизированные «АГЗУ-120М-4,0» (далее -установки) предназначены для измерений массового расхода и массы сырой нефти, объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям, массового расхода и массы сырой нефти без учета воды.

Описание средства измерений

Принцип действия установок основан на измерениях массы и массового расхода сырой нефти, массы и массового расхода сырой нефти без учета воды, объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе газожидкостной смеси, поступающей из скважины, на сырую нефть и свободный нефтяной газ. При подключении к установке более одной скважины, измерение количества продукции скважин производится отдельно для каждой скважины в установленном порядке. Порядок проведения измерений по каждой скважине, в том числе периодичность и длительность замеров, устанавливается при проведении пуско-наладочных работ установок на месте эксплуатации в зависимости от производительности подключенных скважин.

Конструктивно установки состоят из технологического (далее - БТ) и аппаратурного (далее - БА) блоков, которые представляют собой отдельные блок-боксы и могут монтироваться как на едином основании, так и раздельно. Возможно исполнение БА в виде утепленного шкафа или размещение комплектующих БА в помещении заказчика.

В состав БТ входят измерительный и распределительный модули. Так же предусмотрено исполнение установки без распределительного модуля (односкважинный вариант). В односкважинном исполнении газо-жидкостная смесь (далее - ГЖС) подаётся от одной скважины или через внешнее переключающее поставки АГЗУ.

В состав измерительного модуля БТ может средства измерений (СИ):

- сепаратор;

- трубопроводная обвязка с запорной и (или)

- счетчик-расходомер массовый (для измерений массового расхода и массы сырой нефти);

- счетчик расходомер массовый или счетчик (расходомер) объемного расхода газа (для измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям);

- средство измерений влагосодержания сепарированной жидкости (устанавливается по отдельному требованию заказчика, при отсутствии данного СИ масса сырой нефти без учета воды определяется на основании измерений массовой доли воды в сырой нефти, осуществляемых в лаборатории или с применением канала измерений плотности счетчика-расходомера массового);

- датчики давления;

- датчики температуры;

- счетчик (расходомер) объемного расхода сепарированного нефтяного попутного газа, идущего на технологические нужды (устанавливается по отдельному требованию заказчика);

- счетчик жидкости турбинный ТОР, либо трубная катушка для его установки (устанавливается по отдельному требованию заказчика);

- манометры;

- устройство определения уровня жидкости в сепараторе (может быть реализовано на основе СИ разности давлений, СИ гидростатического давления столба жидкости, поплавкового устройства, сигнализаторов уровня, либо другого устройства измерения уровня);

- СИ содержания свободного и растворенного газа в сырой нефти (устанавливается по отдельному требованию заказчика);

- СИ содержания капельной жидкости в попутном нефтяном газе после сепарации (устанавливается по отдельному требованию заказчика);

- системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации;

- система нагрева ГЖС.

В БА размещены:

- шкаф контроля и управления с системой обработки информации (СОИ) и вторичными блоками средств измерений, входящими в состав АГЗУ;

- силовой шкаф;

- системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации;

- система автоматического ввода резервного питания (АВР) (устанавливается по отдельному требованию заказчика);

- система телемеханики (устанавливается по отдельному требованию заказчика).

В составе СОИ, в зависимости от комплектации, могут входить следующие контроллеры:

- контроллер SCADAPack на основе измерительных модулей 5209, 5232, 5305, модификаций SCADAPack32, SCADAPack350, SCADAPack357;

- контроллер SCADAPack на основе измерительных модулей 5000, модификаций SCADAPack32, SCADAPack334;

• - контроллер программируемый логический MKLogic200;

• - контроллер программируемый логический МКLogic200 А;

• - контроллер измерительный R-AT-MM.

Вариант компоновки установок и их состав определяются на основании характеристик рабочей среды, требуемых параметров расходов сырой нефти и нефтяного газа, содержания пластовой воды в сырой нефти, а также отдельных требований заказчика.

В зависимости от производительности установки выпускаются в трех модификациях -«АГЗУ-120М-4,0-400», «АГЗУ-120М-4,0-700», «АГЗУ-120М-4,0-1500».

Перечень основных СИ, которыми комплектуются установки, приведен в таблице 1. Средства измерений, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.

Таблица 1 -

основных СИ,

Окончание таблицы 1

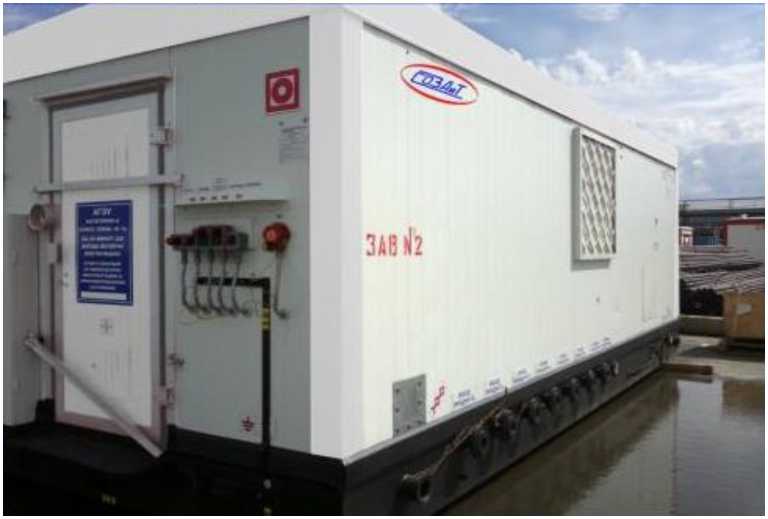

Рисунок 1 - Внешний вид установки

Пломбирование установок от несанкционированного доступа не требуется.

Форма заводского номера установки - цифровое обозначение. Заводской номер установки наносится методом гравировки или шелкографии на идентификационные таблички, размещенные на торцовых сторонах технологического и аппаратурного блоков, указанные на рисунке 2.

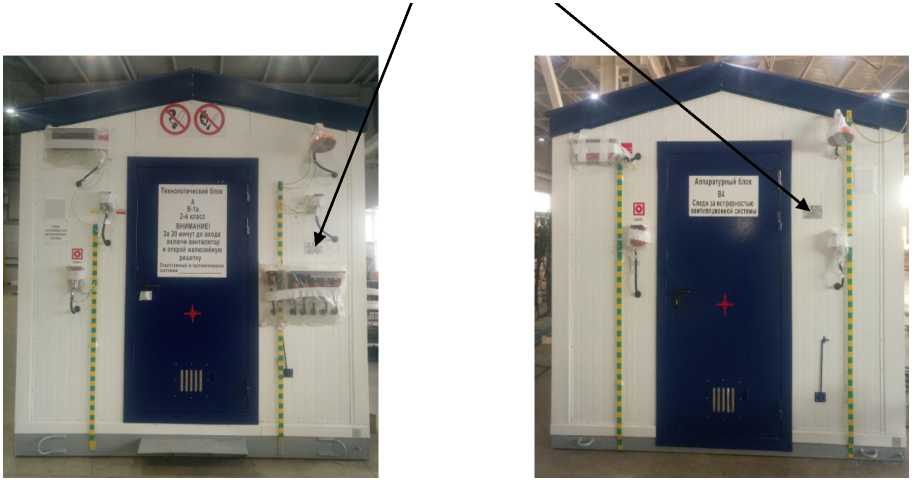

Места нанесения заводского номера

а) Технологический блок

б) Аппартурный блок

Рисунок 2 - Места нанесения заводского номера установки

Программное обеспечение

Программное обеспечение (далее - ПО) СОИ предназначено для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей параметров, вычислений массы и среднего массового расхода сырой нефти, массы и среднего массового расхода обезвоженной нефти, объема и среднего объемного расхода нефтяного газа, приведения этих параметров к стандартным условиям, передачи измерительной информации на верхний уровень и управляющей информации на блок сигнализации и управления.

В процессе измерений СОИ принимает информацию от измерительных преобразователей параметров, усредняет, по соответствующим алгоритмам, обрабатывает, формирует измерительную информацию, протоколирует, индицирует, регистрирует, хранит результаты прямых измерений и вычислений по каждой скважине за период не менее одного месяца и передает по каналам связи на верхний уровень информационных систем (пунктов сбора измерительной информации систем телемеханики или центральных серверов корпоративных баз данных) архивную информацию и информацию о текущих результатах измерений.

ПО операторской панели.

ПО контроллера.

контроллера является метрологически значимой частью программного обеспечения. ПО операторской панели расчетов и обработки данных не выполняет, и является только средством визуального интерфейса пользователя.

Исполняемый код ПО контроллера СОИ, результаты измерений хранятся в энергонезависимой памяти контроллера СОИ. Замена исполняемого кода ПО контроллера СОИ, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.

Идентификационные данные программного обеспечения представлены в Таблице 2.

Уровень защиты ПО установок «средний» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО установок

Метрологические и технические характеристики

Таблица 3 -

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Окончание таблицы 4

* - измерения массы сырой нефти без учёта воды производится только при значении объемной доли воды в нефти не более 95 %.

наносится в верхнем левом углу титульного листа руководства по эксплуатации установки типографским способом и на идентификационные таблички технологического и аппаратурного блоков - методом гравировки или шелкографии.

Таблица 5 - Комплектность средства измерений

приведены в документе МН 715-2016 «ГСИ. Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установками измерительными групповыми автоматизированными «АГЗУ-120М-4,0», с изменениями №№ 1, 2, 3, 4 ФР.1.29.2018.31220.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.1016-2022 ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования;

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков;

ТУ 4318-211-80025474-2015 Установки измерительные групповые автоматизированные «АГЗУ -120М». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Серафимовский опытный завод автоматики и телемеханики» (ООО «СОЗАиТ»)

ИНН 0269026340

Адрес: 452780, Республика Башкортостан, Туймазинский р-н, с. Серафимовский, ул. Индустриальная, д. 10

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») ИНН 0278005403

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Уникальный номер в реестре аккредитованных лиц № RA.RU.311366.
