министерство промышленности и торговли РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О переоформлении свидетельства об утверждении типа средств измерений № 55276/1 «Спектрометры эмиссионные «Титан С Л» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Спектральная лаборатория» от 21 января 2020 г. № 04/2020 и № 05/2020 приказываю:

• 1. Внести изменения в описание типа на спектрометры эмиссионные «Титан СЛ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 57520-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить методику поверки по документу МП-242-1687-2013 «ГСИ. Спектрометры эмиссионные «Титан СЛ». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 1 октября 2019 г., и распространить действие документа на спектрометры эмиссионные «Титан СЛ», находящие в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 55276/1

«Спектрометры эмиссионные «Титан СЛ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером №  57520-14, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

I              ____________✓

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «13» марта 2020 г. № 515

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры эмиссионные «Титан СЛ»

Спектрометры эмиссионные «Титан СЛ» предназначены для формирования и измерений аналитического сигнала, пропорционального интенсивности спектральных линий водорода, при количественном эмиссионном спектральном анализе титана, алюминия, титановых и алюминиевых сплавов.

В основу работы спектрометров эмиссионных «Титан СЛ» (в дальнейшем спектрометры) положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элемента в пробе.

Спектрометры «Титан СЛ» состоят из полихроматора, источника возбуждения спектра для эмиссионного спектрального анализа, регистрирующего устройства, аргонового блока, юстировочного лазера, а также автоматизированной системы управления на базе IBM-совместимого компьютера. Спектрометр «Титан СЛ» выполнен в виде

Перед началом анализа проводят корректировку положения электрода с помощью юстировочного лазера. Анализируемый образец устанавливают в механизме зажима и перемещения так, чтобы верхняя плоскость (плоскость анализа) была наклонена в сторону коллиматора на угол около 5^о. В качестве верхнего противоэлектрода используют вольфрамовый электрод. Между анализируемым образцом и противоэлектродом при помощи источника возбуждения спектров возбуждается электрический разряд - одиночная импульсная искра. В качестве источника возбуждения спектров применяется генератор одиночной искры с энергией в импульсе от 8 до 50 Дж, емкость применяемой батарей конденсаторов составляет 400 мкФ. Величина и форма напряжения и тока формируются источником возбуждения спектров. В разряде происходит возбуждение свечения атомов и ионов образца. Излучение разряда фокусируется системой освещения (коллиматором) на входную щель полихроматора, где раскладывается в спектр при помощи дифракционной решетки. Полихроматор разлагает излучение в спектр, характеризующий состав анализируемого образца: каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от содержания элементов в образце. Поли-хроматор спектрометра «Титан СЛ» построен по схеме Пашен-Рунге, в которой входная щель, вогнутая дифракционная решетка и выходные щели установлены на круге Роуланда диаметром 125 мм. Для разложения излучения в спектр используется нарезная дифракционная решетка 1200 штрихов/мм. Обратная линейная дисперсия (1-й порядок спектра) составляет 7 нм/мм. Разложенный спектр регистрируется при помощи фотоприемников. В качестве фотоприемников используются фотодиодные линейные приборы с зарядовой связью (ПЗС-линейки). Для перекрытия требуемого спектрального диапазона в спектрометре установлена одна ПЗС-линейка. Размер фоточувствительного элемента (пикселя) 8х200 мкм, на одной ПЗС-линейке 3648 пикселей. Фотоприемники подключаются к компьютеру через USB-интерфейс и совместно с программным обеспечением «GradSL» выполняют функции анализа спектра, измерения относительных интенсивностей спектральных линий и преобразование их непосредственно в параметры, характеризующие содержание элементов в анализируемом материале.

По защищенности от влияния пыли и воды спектрометры «Титан СЛ» соответствуют степени защиты IP54CH по ГОСТ 14254-96. Спектрометры не являются источником радиопомех. Спектрометры «Титан СЛ» ремонтопригодны, восстановление работоспособности осуществляется в системе заводского обслуживания. По способу защиты человека от поражения электрическим током спектрометры соответствуют классу I по ГОСТ 12.2.007.0-75.

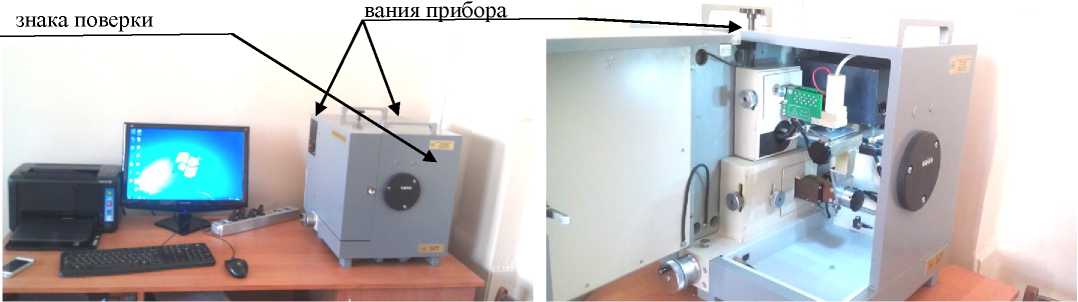

Общий вид спектрометров эмиссионных «Титан СЛ», приведен на рисунке 1.

В целях предотвращения несанкционированного доступа внутрь спектрометра предусмотрено пломбирование его корпуса в местах крепления панелей посредством применения пломбировочных наклеек.

Место нанесения           ^{Места опломби}₽^о

Спектрометр «Титан СЛ» в комплекте с ПК Вид рабочей камеры спектрометра«Титан СЛ» Рисунок 1 - Общий вид спектрометров эмиссионных «Титан СЛ»

Спектрометры эмиссионные «Титан СЛ» оснащаются автономным программным обеспечением «GradSL», которое управляют всеми блоками спектрометров эмиссионных «Титан СЛ». Программным образом осуществляется настройка спектрометра «Титан СЛ», оптимизация его параметров, управление работой, построение градуировочных зависимостей на основе анализа стандартных образцов, обработка выходной информации, передача данных, печать и запоминание результатов анализа. В целях предотвращения несанкционированного доступа внутрь спектрометра предусмотрено пломбирование корпуса специальными фирменными наклейками. Уровень защиты ПО «GradSL» от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО «GradSL» на метрологические характеристики спектрометров эмиссионных «Титан СЛ» учтено при их нормировании. Идентификационные данные ПО «GradSL» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО «GradSL».

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю или боковую панель корпуса спектрометра в виде специальной таблички.

Таблица 4 - Комплектность спектрометров эмиссионных «Титан СЛ»

Продолжение таблицы 4

осуществляется по документу МП-242-1687-2013 «ГСИ. Спектрометры эмиссионные «Титан СЛ». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 01 октября 2019 г.

Основные средства поверки:

- ГСО 11011-2017/ГСО 11012-2017, стандартные образцы состава титана.

Допускается применение аналогичных стандартных образцов, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую панель спектрометра, как показано на рисунке 1, и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4434-015-34303137-13 Спектрометры эмиссионные «Титан СЛ». Технические условия

Общество с ограниченной ответственностью «Спектральная лаборатория» (ООО «Спектральная лаборатория»)

ИНН 7841043005

Адрес: 195009, г. Санкт-Петербург, ул. Михайлова, д. 11, корп. 216 Юридический адрес: 191028, г. Санкт-Петербург, ул. Кирочная, д. 5, литер А, пом. 3Н Телефон\факс: +7 (812) 385-14-53

Web-сайт: www.spectr-lab.ru

Е-mail: in@spectr-lab.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541.

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«13» марта 2020 г.
