№1012 от 24.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 87202
О внесении изменений в описание типа на трансформаторы тока элегазовые ТРГ-УЭТМ®
Приказы по основной деятельности по агентству Вн. Приказ № 1012 от 24.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
24 апреля 2019 г.
№ Ю12
Москва
О внесении изменений в описание типа на трансформаторы тока элегазовые ТРГ-УЭТМ®
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Эльмаш (УЭТМ)» от 26 декабря 2018 г. № 64/04-1426 приказываю:
-
1. Внести изменения в описание типа на трансформаторы тока элегазовые ТРГ-УЭТМ®, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53971-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя - С С Голубев
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ АП
Сертификат: 00E1036EE32711E880E9E0071BFC5OD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
к____________ J
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «24» апреля 2019 г. № 1012
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока элегазовые ТРГ-УЭТМ®
Назначение средства измеренийТрансформаторы тока элегазовые ТРГ-УЭТМ® (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых и закрытых распределительных устройствах переменного тока на номинальное напряжение 35, 110, 220, 330, 500 кВ, частоты 50 Гц или 60 Гц.
Описание средства измеренийПринцип действия трансформаторов основан на явлении электромагнитной индукции. Конструкция трансформаторов представляет собой газонаполненный аппарат, главной изоляцией которого является элегаз (SF6), азот (N2) или смесь газов.
В верхней части трансформатора расположен металлический резервуар, находящийся под высоким напряжением, закрепленный на опорном изоляторе. На резервуаре размещена первичная обмотка и ее выводы. Изолятор и стойка с закрепленным на ней блоком обмоток установлены на основании. В основании расположены табличка технических данных, узел заземления и выводы вторичных обмоток.
Конструкция первичной обмотки позволяет получить различные коэффициенты трансформации путем изменения количества витков первичной обмотки. Изменение количества витков первичной обмотки выполняется в головной части трансформатора без нарушения его герметизации (конструктивное исполнение 1). Трансформатор тока может быть выполнен в исполнении без возможности переключения коэффициентов трансформации по первичной стороне (отсутствует узел переключения) (конструктивное исполнение 2).
Вторичные обмотки намотаны на тороидальные магнитопроводы, изготовляемые из различных марок стали, и расположены внутри заземленного экрана, позволяющего обеспечить оптимальное распределение напряженности электрического поля в главной изоляции.
Трансформатор снабжен сигнализатором плотности газа, расположенным в основании. Сигнализатор плотности имеет две пары контактов, срабатывающих при снижении плотности газа. Одна пара срабатывает при снижении плотности до уровня предупредительной сигнализации, другая - до уровня аварийной сигнализации.
Защита трансформатора при повышении давления элегаза (например, из -за пробоя внутренней изоляции) обеспечивается наличием мембраны, разрушающейся при давлении свыше 1 МПа.
Трансформаторы выпускаются в исполнениях ТРГ-УЭТМ®- 35, ТРГ-УЭТМ®-110, ТРГ-УЭТМ®-220, ТРГ-УЭТМ®-330 и ТРГ-УЭТМ®-500, которые отличаются габаритами, весовыми характеристиками, номинальным напряжением.
Предусмотрена возможность пломбирования выводов вторичных обмоток трансформаторов.
Условное обозначение типа трансформатора
Т Р Г- УЭТМ ® - Х
Номинальное напряжение, кВ
Знак охраны
Товарный знак предприятия
Г азонаполненный
Рымовидная конструкция блока вторичных обмоток
Трансформатор тока
Общий вид трансформаторов тока элегазовых ТРГ-УЭТМ®-35, ТРГ-УЭТМ®-110, ТРГ-УЭТМ®-220,ТРГ-УЭТМ®-330 и ТРГ-УЭТМ®-500 представлен на рисунке 1.
ТРГ-УЭТМ®-220
ТРГ-УЭТМ®-330
ТРГ-УЭТМ®-330

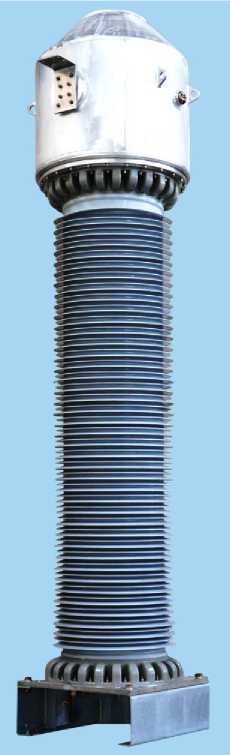

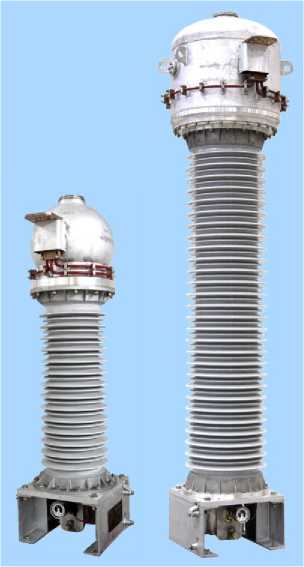

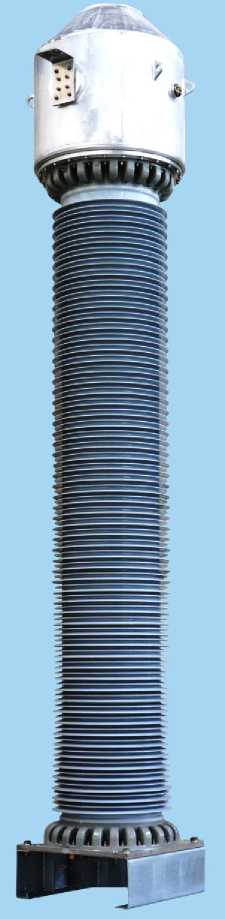

Рисунок 1 - Общий вид трансформаторов тока элегазовых ТРГ-УЭТМ®-35, ТРГ-УЭТМ®-110, ТРГ-УЭТМ®-220, ТРГ-УЭТМ®- 330 и ТРГ-УЭТМ®-500
ТРГ-УЭТМ®-500
ТРГ-УЭТМ®-35
ТРГ-УЭТМ®-110
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
ТРГ- УЭТМ®- 35 |
ТРГ- УЭТМ®- 110 |
ТРГ- УЭТМ®- 220 |
ТРГ- УЭТМ®- 330 |
ТРГ- УЭТМ®- 500 | |
|
Номинальный первичный ток, А |
от 5 до 6000 | ||||
|
Номинальная частота, Гц |
50 или 60 | ||||
|
Номинальный вторичный ток, А |
1 или 5 | ||||
|
Классы точности по ГОСТ 7746-2015 и техническим условиям 1БП.769.001 ТУ:
|
0,2S; 0,5S; 0,2; 0,5; 1; 3; 5; 10 5Р; 10Р; 5PR; 10PR; TPY; TPZ | ||||
|
Номинальная вторичная нагрузка, В^А |
от 0 до 100 | ||||
|
со$^2 номинальной вторичной нагрузки |
0,8 или 1 | ||||
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 2 до 250 | ||||
|
Коэффициент безопасности приборов вторичной обмотки для коммерческого учета или измерений |
от 2 до 30 | ||||
|
Диапазон первичных токов, % от номинального |
от 0,1 до 200 | ||||
|
Фактические значения номинальных параметров указывают в паспорте на трансформатор тока и на табличке технических данных (по заявке заказчика трансформатор может иметь параметры, отличные от указанных в таблице). | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
ТРГ- УЭТМ®- 35 |
ТРГ-УЭТМ®-110 |
ТРГ- УЭТМ® 220 |
ТРГ- УЭТМ®- 330 |
ТРГ- УЭТМ®- 500 | |||
|
Номинальное напряжение, кВ |
35 |
110 |
220 |
330 |
500 | ||
|
Наибольшее рабочее напряжение, кВ |
40,5 |
126 |
252 |
363 |
525 | ||
|
Количество вторичных обмоток |
от 1 до 6 |
от 1 до 8 | |||||
|
Уровень изоляции по ГОСТ Р 55195-2012 и ГОСТ 1516.3-96 |
б |
- |
- |
а |
б |
а |
б |
|
Напряжение промышленной частоты, выдерживаемое трансформатором при избыточном давлении изолирующего газа, равном нулю в течение 45 мин, кВ |
95 |
230 |
440 |
460 |
510 |
630 |
680 |
|
Длина пути утечки внешней изоляции, | |||||||
|
мм, не менее | |||||||
|
- II (2,0 см/кВ) |
- |
- |
- |
7250 | |||
|
- II* (2,25 см/кВ) |
1050 |
2800 |
5700 |
8000 |
11800 | ||
|
- III (2,5 см/кВ) |
1160 |
3150 |
6300 |
9050 |
13150 | ||
|
- IV (3,1 см/кВ) |
1400 |
3900 |
7900 |
11200 |
16300 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||||||
|
ТРГ- УЭТМ® 35 |
ТРГ- УЭТМ®- 110 |
ТРГ- УЭТМ®- 220 |
ТРГ- УЭТМ®- 330 |
ТРГ- УЭТМ®- 500 | ||||
|
Средняя масса трансформатора, кг |
190 | |||||||
|
- с фарфоровым изолятором II* |
330 |
805 |
940 |
2070 |
2500 | |||
|
- с фарфоровым изолятором III |
335 |
840 |
970 |
- |
- | |||
|
- с фарфоровым изолятором IV |
350 |
890 |
1040 |
- |
- | |||
|
- с полимерным изолятором IV |
265 |
580 |
680 |
1400 |
1610 | |||
|
Габаритные размеры, мм, не более: | ||||||||
|
- высота |
1360 |
2150 |
3470 |
4260 |
4620 |
5820 | ||
|
- ширина |
700 |
900 |
1150 |
1150 |
1460 |
1460 | ||
|
- длина |
440 |
575 |
910 |
910 |
1240 |
1240 | ||
|
Параметры тока короткого замыкания для трансформатора: | ||||||||
|
а) конструктивного исполнения 1: | ||||||||
|
Наибольший пик тока, кА |
- |
от 0 до 102 |
- | |||||
|
Односекундный ток термической | ||||||||
|
стойкости, кА |
- |
от 0 до 70 |
- | |||||
|
Трёхсекундный ток термической | ||||||||
|
стойкости, кА |
- |
от 0 до 40 |
- | |||||
|
б) конструктивного исполнения 2: |
от 0 до | |||||||
|
Наибольший пик тока, кА |
102 |
от 0 до 160 |
от 0 до 230 | |||||
|
Односекундный ток термической | ||||||||
|
стойкости, кА о |
т 0 до 70 |
от 0 до 87 |
от 0 до 90 | |||||
|
Трёхсекундный ток термической | ||||||||
|
стойкости, кА |
эт 0 до 40 |
от 0 до 50 |
от 0 до 63 | |||||
|
Климатическое исполнение и категория |
Т1, У1, УХЛ1*, ХЛ1*, УХЛ1, ХЛ1 | |||||||
|
размещения по ГОСТ 15150-69 | ||||||||
|
Максимальная скорость ветра, м/с, |
40 | |||||||
|
с толщиной стенки льда до 20 мм | ||||||||
|
Тяжение проводов, Н: | ||||||||
|
- в горизонтальной плоскости по | ||||||||
|
оси трансформатора; |
500 |
1000 |
1500 | |||||
|
- в вертикальной плоскости вниз |
500 |
1000 |
1500 | |||||
|
Максимальная допустимая утечка |
0,2 | |||||||
|
газа, % в год | ||||||||
|
Уровень шума при работе, дБА, не |
80 | |||||||
|
более | ||||||||
|
Срок службы трансформатора, лет, не |
40 | |||||||
|
менее | ||||||||
|
Диапазон рабочих температур, °С |
от -60 до +80 | |||||||
|
Средняя наработка до отказа, ч |
1,7Г |
107 | ||||||
Фактические значения номинальных параметров указывают в паспорте на трансформатор тока и на табличке технических данных (по заявке заказчика трансформатор может иметь параметры, отличные от указанных в таблице).
Знак утверждения типананосится на табличку технических данных фотохимическим способом или методом гравировки, а также ставится на паспорт трансформатора
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | ||||
|
Трансформатор тока элегазовый |
ТРГ- УЭТМ®-35 |
ТРГ- УЭТМ®-110 |
ТРГ- УЭТМ®-220 |
ТРГ- УЭТМ®- 330 |
ТРГ- УЭТМ®- 500 |
1 шт. |
|
Паспорт |
1БП.769.001 ПС |
1 экз. | ||||
|
Руководство по эксплуатации |
1БП.769.001 РЭ |
1БП.769.001 РЭ 1БП.769.001- 01 РЭ |
1 экз. | |||
|
Ведомость комплектации |
1БП.769.003 Д1 |
1БП.769.001 Д1 |
1БП.769.002 Д1 |
1БП.769.006 Д1 |
1БП.769.007 Д1 |
* 1 экз. |
|
Эксплуатационная документация на сигнализатор плотности газа (паспорт и инструкция по эксплуатации) |
+ |
+ |
+ |
+ |
+ |
1 экз. |
|
* Поставляется 1 экз. на упаковку с трансформаторами. В комплект поставки могут входить комплекты запчастей, инструмента и принадлежностей, а также снятые составные части (наличие и количество зависит от типоисполнения трансформатора и заводского заказа, и указывается в ведомости комплектации, поставляемой совместно с трансформатором). | ||||||
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» и документу 1БП.769.001 РЭ «Трансформаторы тока элегазовые ТРГ-УЭТМ®» (пункт 3.3 «Поверка»).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 единиц коэффициента и угла масштабного преобразования синусоидального тока (трансформаторы тока измерительные лабораторные ТТИ-5000.51 (регистрационный номер в Федеральном информационном фонде 55278-13) и ТТИ-200 (регистрационный номер в Федеральном информационном фонде 3789808) в каскадном включении).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к трансформаторам тока элегазовым ТРГ-УЭТМ®ГОСТ Р 8.859-2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия (п. 5.1, 6.1, 6.2.1, 6.4.2, 6.4.3, 6.5, 6.9, 6.12.2, 9.1, 9.5, 9.6, 9.8, 9.13)
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки 1БП.769.001 ТУ. Трансформаторы тока элегазовые ТРГ-УЭТМ® на напряжение 35, 110, 220, 330 и 500 кВ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Эльмаш (УЭТМ)» (ООО «Эльмаш (УЭТМ)»)
ИНН 6686007865
Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, 22
Телефон: +7 (343) 324-56-32
Факс: +7 (343) 324-58-09
E-mail: rotblut@uetm.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): +7 (343) 350-26-18 / +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Web-сайт: http://www.uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311373 от 10.11.2015 г.
