№101 от 18.01.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 297917
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 101 от 18.01.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 101
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Установки поверочные переносные |
УПРС-П |
63829-16 |
МП 0393-1-2016 |
Общество с ограниченной ответственностью «Инженернопроизводственная фирма «Нептун» (ООО «ИПФ «Нептун»), г. Киров |
ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 101
Регистрационный № 63829-16
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные переносные УПРС-П
Назначение средства измеренийУстановки поверочные переносные УПРС-П предназначены для хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Описание средства измеренийПринцип работы установок поверочных переносных УПРС-П основан на измерении объема и объемного расхода протекающей жидкости с помощью первичного преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерения.
Конструктивно установки поверочные переносные УПРС-П выполнены в носимом пластмассовом корпусе. Подключение установок поверочных переносных УПРС-П производится с помощью гибких шлангов с помощью быстроразъемных соединений. Слив прошедшей жидкости осуществляется с помощью шланга в канализацию либо в накопительный бак.
Контроль установленного расхода и прошедшего объема жидкости осуществляется по показанию на экране персонального компьютера (стационарный, переносной) или мобильного устройства (смартфон, планшет).
После проведения процедуры поверки формируется протокол поверки и сохраняется в энергонезависимой памяти персонального компьютера (стационарный, переносной) или мобильного устройства (смартфон, планшет).
Установки поверочные переносные УПРС-П имеют несколько модификаций и исполнений. Модификации отличаются диапазонами расходов установок поверочных переносных УПРС-П. Исполнения установок поверочных переносных УПРС-П отличаются пределами допускаемой погрешности.
Установки поверочные переносные УПРС-П имеют следующую маркировку:
|
УПРС-П |
-xx |
/х |
|
1 |
2 |
3 |
-
1 - наименование;
-
2 - модификация. Определяется рядом 03, 05, 15;
-
3 - исполнение. Определяется рядом 1, 2.
Общий вид установок поверочных переносных УПРС-П приведен на рисунке 1.

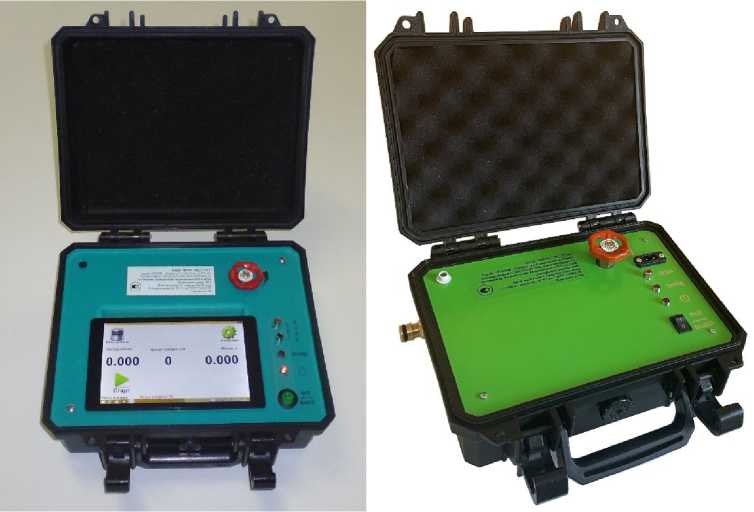

Рисунок 1 - Общий вид установок поверочных переносных УПРС-П
Пломбирование от несанкционированного доступа установок поверочных переносных УПРС-П осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашечке винта крепления на лицевой части передней панели. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок поверочных переносных УПРС-П представлены на рисунке 2.

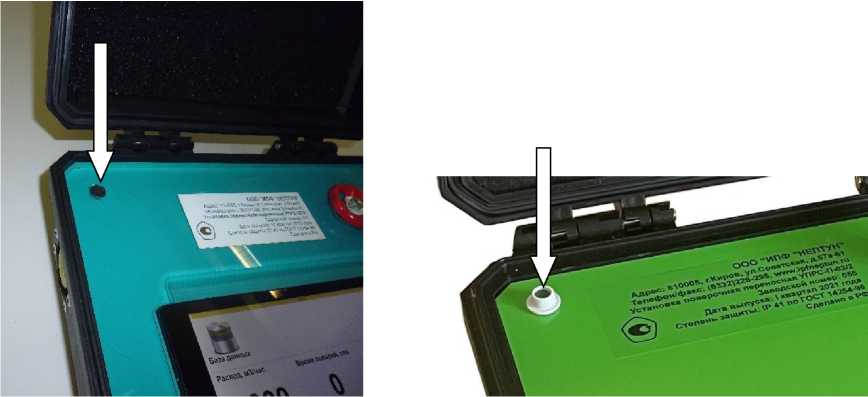

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок поверочных переносных УПРС-П
Заводской номер установок поверочных переносных УПРС-П наносится на табличку типографским, электрохимическим или лазерным способом, расположенную на лицевой части передней панели и представлен на рисунке 3.

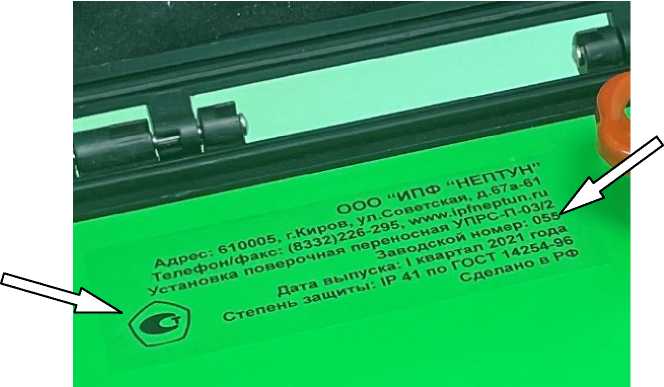

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера установок поверочных переносных УПРС-П
Программное обеспечениеПрограммное обеспечение (ПО) установок поверочных переносных УПРС-П автономное.
Функции программного обеспечения: обмен данными, выполнение математической обработки результатов, хранение информации, управление и визуальное отображение данных.
Программное обеспечение не влияет на метрологические характеристики установок поверочных переносных УПРС-П.
Программное обеспечение защищено от несанкционированного вмешательства путем пломбирования установки поверочной переносной УПРС-П. Доступ к программному обеспечению защищен паролем.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UPRSP |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.ххх |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения | ||
|
Модификация УПРС-П | |||
|
03 |
05 |
15 | |
|
Наименьший расход, м3/ч |
0,01 |
0,02 |
0,05 |
|
Переходный расход, м3/ч |
0,06 |
0,12 |
0,3 |
|
Наибольший расход, м3/ч |
3 |
5 |
15 |
|
Пределы допускаемой относительной погрешности установок при измерении объема и объемного расхода в диапазоне расхода, %:
|
± 1,0 (для исполнения 1) ± 0,5 (для исполнения 2) ± 0,5 (для исполнения 1) ± 0,33 (для исполнения 2) | ||
Таблица 3 - Основные технические характеристики
|
Значения | ||||
|
Наименование характеристики |
Модификация УПРС-П | |||
|
03 |
05 |
15 | ||
|
Количество одновременно поверяемых |
1 | |||
|
средств измерений, штук, не более | ||||
|
Номинальный диаметр поверяемых средств | ||||
|
от DN 4 до DN 32 | ||||
|
измерений | ||||
|
Измеряемая среда |
вода питьевая по СанПиН 2.1.4.1074-2001 | |||
|
Температура измеряемой среды, оС |
от 5 до 90 | |||
|
Давление измеряемой среды, МПа, не более |
0,6 | |||
|
Напряжение питания, В | ||||
|
- переменного тока |
220 ± 22 | |||
|
- постоянного тока |
от 6 до 24 | |||
|
Частота, Гц |
50 ± 1 | |||
|
Потребляемая мощность, Вт, не более |
15 | |||
|
Габаритные размеры, мм, не более | ||||
|
- длина |
360 |
360 |
430 | |
|
- ширина |
330 |
330 |
350 | |
|
- высота |
170 |
170 |
210 | |
|
Масса установки, кг, не более |
7 |
8 |
10 | |
|
Условия эксплуатации: | ||||
|
- температура окружающего воздуха, °С |
от +10 до +40 | |||
|
- относительная влажность воздуха, % |
от 30 до 90 | |||
|
- атмосферное давление, кПа |
от 84 до 107 | |||
|
Срок службы, лет, не менее |
12 | |||
наносится на маркировочную табличку, закрепленную на лицевой части передней панели в виде наклейки и на титульных листах руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность установок поверочных переносных УПРС-П
|
Наименование |
Обозначение |
Количество |
|
У становка поверочная переносная |
УПРС-П |
1 шт. |
|
Руководство по эксплуатации |
УПРСП.00.001 РЭ |
1 экз. |
|
Паспорт |
УПРСП.00.001 ПС |
1 экз. |
|
Программное обеспечение на носителе цифровой информации |
1 экз. | |
|
Комплект шлангов и присоединителей |
1 комплект |
приведены в разделе 1 «Описание и работа установки» эксплуатационного документа «Установка поверочная переносная УПРС-П. Руководство по эксплуатации. УПРСП.00.001 РЭ».
Нормативные и технические документы, устанавливающие требования к установкам поверочным переносным УПРС-ППриказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-003-67571864-2015 «Установки поверочные переносные УПРС-П. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Инженерно-производственная фирма «Нептун» (ООО «ИПФ «Нептун»)
ИНН 4345303250
Адрес: 610030, г. Киров, ул. Прудная, д. 51
Юридический адрес: 610005, г. Киров, ул. Советская, д. 67а, 61
Телефон / факс: +7 (8332) 75-63-80
Web-сайт: www.ipfneptun
Е-mail: mail@ipfneptun.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Регистрационный номер в реестре аккредитованных лиц RA.RU.310592.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
18 января 2022 г.
101
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
г >
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
Действителен: с 27.12.2021 до 27.12.2022
