Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2020 г. № 1130
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометры оптические серии SmartOTDR
Назначение средства измеренийРефлектометры оптические серии SmartOTDR (далее по тексту - рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Описание средства измеренийПринцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов фре
нелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и наличие стыков и обрывов.
Серия SmartOTDR представлена следующими моделями: Е100А, E118FA65, E126A, E138FA65, E126B, E136FB, E100AS, E100AS c опцией EXTENDED_RANGE, E100AS c опцией LASER1310, Е100AS c опциями LASER1310 и EXTENDED_RANGE, отличающимися набором рабочих длин волн, динамическим диапазоном (Здесь и далее динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс для одномодового оптического волокна, усреднении 3 мин.) и значениями мертвой зоны.
Рефлектометры моделей E118FA65, E138FA65 на дополнительной рабочей длине волны 1650 нм и модель E136FB на дополнительной рабочей длине волны 1625 нм, оборудованы встроенным оптическим фильтром на указанных длинах волн для проведения идентификации и локализации места сбоя в локальных волоконно-оптических сетях без отключения рабочего трафика.
Рефлектометры могут быть оборудованы в зависимости от требований заказчика одной из опций измерителя мощности - стандартный измеритель и PON-измеритель. PON-измеритель позволяет проводить измерения в сетях PON на длинах волн 1490 нм, 1550 нм и 1578 нм. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический порт рефлектометра может выполнять функцию источника оптического излучения с теми же длинами волн, что и у рефлектометра. Обе модели могут комплектоваться внешним цифровым микроскопом P5000i.
Конструктивно приборы выполнены в малогабаритных пластмассовых корпусах с прорезиненными вставками. Управление режимами работы приборов производится с помощью кнопок, расположенных на передней панели прибора. Отображение результатов измерений и режимов работы осуществляется жидкокристаллической панелью, также расположенной на передней панели.
Для защиты от несанкционированного доступа к элементам схемы корпуса приборов пломбируются. Пломбируется гнездо левого верхнего винта крепления передней и задней панелей прибора, если смотреть со стороны задней панели.
Общий вид рефлектометра представлен на рисунке 1.
Место пломбирования, место нанесения маркировки и знака поверки представлены на рисунке 2.

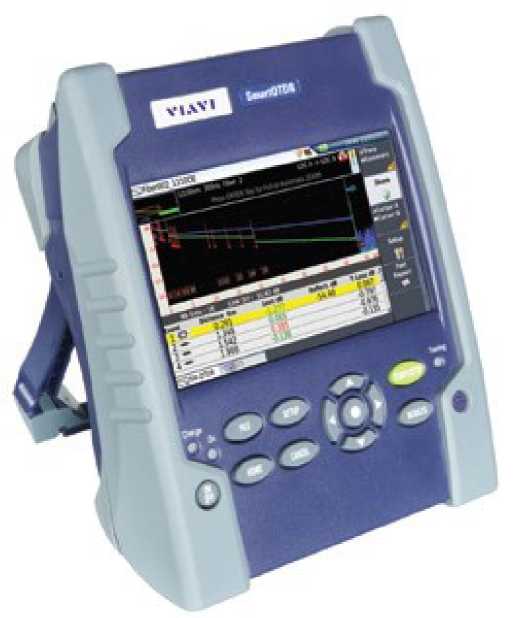

Рисунок 1 - Общий вид рефлектометра
CLASS 1
Место
пломбирования
Место размещения наклейки со знаком утверждения типа
Место нанесения знака поверки

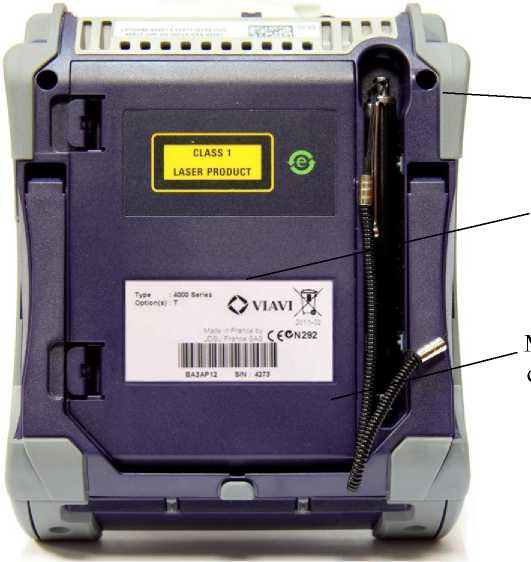

Рисунок 2 - Задняя панель рефлектометра со схемой пломбировки от несанкционированного
доступа и местом нанесения знака утверждения типа и знака поверки
Программное обеспечениеПрограммное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части про
граммного обеспечения указаны в таблице 1.
ПО защищено от несанкционированного доступа путем установки наклеек с пломбирующим эффектом в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р
50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fiber Optics |
|
Номер версии (идентификационный номер) ПО |
не ниже 15.12 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики приведены в таблицах 2-9
|
Таблица 2 - Метрологические характе |
ристики моделей E100A, Е126А, Е138FA65 | ||
|
Наименование характеристики |
Значение | ||
|
Е100А |
Е126А |
E138FA65 | |
|
Рабочие длины волн, нм |
1550+20 |
1310+20 |
1310+20 |
|
1550+20 |
1550+20 | ||
|
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от макси мума шумов) - для длины волны 1310 нм |
37 |
37 | |
|
- для длины волны 1550 нм |
35 |
35 |
35 |
|
Мертвая зона, м, не более -при измерении ослабления |
4,00 | ||
|
-при измерении положения неоднородности |
1,35 | ||
|
Длительность зондирующих |
5, 10, 30, 100, 300, 500, 1000, | ||
|
импульсов, нс |
3000, 10000, 20000 | ||
|
от 0 до 0,1; от 0 до 0,5; от 0 до 1,0; | |||
|
Диапазон измеряемых длин, км |
от 0 до |
2,0; от 0 до 5,0; от 0 до 10,0; | |
|
от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; | |||
|
от 0 до 160,0; от 0 до 260,0 | |||
|
Пределы допускаемой абсолютной | |||
|
погрешности измерений ослаб- |
±0,04-А, где А-измеряемое ослабление, дБ | ||
|
ления, дБ | |||
|
Пределы допускаемой абсолютной |
AL = ±(1+1,1 10-5L+6), | ||
|
погрешности при измерении длины, |
где L- измеряемая длина; 6 - дискретность отсчета в из- | ||
|
м |
меряемом диапазоне длин, м. | ||
Таблица 3 - Метрологические характеристики моделей Е126В, E136FB
|
Наименование характеристики |
Значение | |
|
Е126В |
E136FB | |
|
Рабочие длины волн, нм |
1310+20 |
1310+20 |
|
1550+20 |
1550+20 | |
|
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) - для длины волны 1310 нм |
40 |
40 |
|
- для длины волны 1550 нм |
40 |
40 |
|
Мертвая зона, м, не более | ||
|
-при измерении ослабления |
2,5 | |
|
-при измерении положения неоднородности |
0,9 | |
|
Длительность зондирующих импульсов, нс |
3, 10, 30, 100, 300, 500, 1000, | |
|
3000, 10000, 20000 | ||
|
Диапазон измеряемых длин, км |
от 0 до 0,1; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; | |
|
от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; | ||
|
от 0 до 160,0; от 0 до 260,0 | ||
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,04-А, где А - измеряемое ослабление, дБ | |
|
Пределы допускаемой абсолютной погрешно- |
AL = ±(1+ 1,1 • 10-5L + 6), | |
|
сти при измерении длины, м |
где L - измеряемая длина; 6 - дискретность отсчета в измеряемом диапазоне длин, м. | |
Таблица 4 - Метрологические характеристики моделей E100AS, E100AS с опцией
EXTENDED_RANGE
|
Наименование характеристики |
Значение | |
|
E100AS |
E100AS с опцией EXTENDED RANGE | |
|
Рабочие длины волн, нм |
1550+20 |
1550+20 |
|
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, по уровню 98% от максимума шумов)
|
30 |
33 |
|
Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности |
4,00 1,35 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |
|
E100AS |
E100AS с опцией EXTENDED RANGE | |
|
Длительность зондирующих импульсов, нс |
5, 10, 30, 100, 300, 500, 1000, 3000, 10000 |
5, 10, 30, 100, 300, 500, 1000, 3000, 10000, 20000 |
|
Диапазон измеряемых длин, км |
от 0 до 0,2; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0 |
от 0 до 0,2; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 |
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,04-А, где А - измеряемое ослабление, дБ | |
|
Пределы допускаемой абсолютной погрешности при измерении длины, м |
AL = ± (1 + 1,1 10-5 L + 6), где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м. | |
Таблица 5 - Метрологические характеристики моделей E100AS с опцией LASER1310, E100AS с опциями LASER1310 и EXTENDED RANGE
|
Наименование характеристики |
Значение | |
|
E100AS с опцией LASER1310 |
E100AS с опциями LASER1310 и EXTENDED RANGE | |
|
Рабочие длины волн, нм |
1310+20 1550+20 |
1310+20 1550+20 |
|
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, по уровню 98% от максимума шумов)
|
30 30 |
34 33 |
|
Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности |
4,00 1,35 | |
|
Длительность зондирующих импульсов, нс |
5, 10, 30, 100, 300, 500, 1000, 3000, 10000 |
5, 10, 30, 100, 300, 500, 1000, 3000, 10000, 20000 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение | |
|
Е100AS с опцией LASER1310 |
E100AS с опциями LASER1310 и EXTENDED RANGE | |
|
Диапазон измеряемых длин, км |
от 0 до 0,2; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0 |
от 0 до 0,2; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 |
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,04-А, где А - измеряемое ослабление, дБ | |
|
Пределы допускаемой абсолютной погрешности при измерении длины, м |
AL = ± (1 + 1,1 10-5 L + 6), где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м. | |
Таблица 6 - Опция измерителя мощности
|
Наименование характеристики |
Значение |
|
Длины волн градуировки, нм |
1310, 1490, 1550, 1625 |
|
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -55 до 0 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности (-30+0,5) дБм |
±0,5 дБм |
Таблица 7 - Опция источника оптического излучения
|
Наименование характеристики |
Значение |
|
Длины волн излучения, нм |
1310+20 1550+20 1625 +20 1650+20 (те же, что и для оптического рефлектометра) |
|
Уровень выходной мощности в непрерывном режиме, не менее |
-5 дБм |
|
Нестабильность уровня мощности излучения за 1 ч (после 20 мин прогрева), дБ |
±0,1 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
E118FA65 |
E138FA65 |
E136FB | |
|
Дополнительная рабочая длина волны (с фильтром), нм |
1650+20 |
1650+20 |
1625+20 |
Продолжение таблицы 8
|
Наименование характеристики |
Значение | ||
|
B118FA65 |
Е138FA65 |
Е136FB | |
|
Параметры электрического пита- | |||
|
ния: | |||
|
- напряжение переменного тока, В |
от 100 до 250 | ||
|
- частота переменного тока, Гц |
от 50 до 60 | ||
|
- напряжение Li-полимерного аккумулятора, В |
12 | ||
|
Габаритные размеры, мм, не более | |||
|
- высота |
175 | ||
|
- ширина |
138 | ||
|
- глубина |
57 | ||
|
Масса, кг, не более |
0,9 | ||
|
Условия эксплуатации:
|
от -20 до +50 | ||
|
95 | |||
|
от 84,0 до 106,7 | |||
|
- атмосферное давление, кПа | |||
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю панель корпуса прибора.
Комплектность средства измеренийТаблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рефлектометр оптический SmartOTDR* |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Сменные вилки к сетевому адаптеру (Европа/ЦК/^/Австралия) |
- |
1 компл. |
|
Стилус |
- |
1 шт. |
|
Сумка для переноски |
- |
1 шт. |
|
Наплечный ремень |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Модель по выбору заказчика | ||
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013
рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заднюю панель рефлектометров. Место нанесения знака поверки указано на рисунке 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим SmartOTDRГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Техническая документация «Viavi Solutions Deutschland GmbH», Германия
ИзготовительViavi Solution Deutschland GmbH, Германия
Адрес: Arbachtalstrasse, 5, D72800 Eningen unter Achalm., Germany
Телефон: +49 (0)7121 86 0
WEB-сайт: http://www.viavisolutions.com
ЗаявительФилиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» в г. Москве
(Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)
ИНН:9909288664
Адрес: 125124, г. Москва, ул. Правды, д. 26
Телефон: +7 (495) 956-47-60
Web-сайт: www.viavisolutions.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п. «29» июня 2020 г.
