МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

№ ⁸⁸⁵_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить

на заместителя Руководителя РОС^ГИНДсфта С.С.ГолубсвД.       i

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат; 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15,09.2020 до 15.09.2021

\_____—______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 885

Лист № 1 Регистрационный № 14763-14 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ТС005

Термопреобразователи сопротивления ТС005 предназначены для измерений температуры различных сред (пар, вода, газ, сыпучие материалы, химические реагенты и т.п.), неагрессивных к стали марки 12Х18Н10Т.

Принцип действия основан на зависимости электрического сопротивления чувствительного элемента от измеряемой температуры.

Конструктивно термопреобразователи сопротивления ТС005 представляют собой неразборную конструкцию, основу которой составляет узел чувствительного элемента, защитный корпус и коммутационная головка.

Термопреобразователи сопротивления ТС005 имеют номинальную статическую характеристику (НСХ) 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 по ГОСТ 6651-2009, выпускаются в следующих конструктивных исполнениях: ТС015, ТС025, ТС035, ТС045, ТС055, ТС065, ТС075, ТС085, ТС095, ТС105, ТС115, ТС125, ТС145, ТС155, ТС165, ТС175, ТС185, ТС195, ТС205, ТС215, ТС225, ТС235, ТС245.

Условное обозначение термопреобразователей сопротивления ТС005 представлено на рисунке 1.

Количество чувствительных элементов:    \

2 - указывается, если 2 Модификация корпуса

Класс допуска

Схема внутренних соединений

Длина погружаемой части, мм

Рисунок 1 - Условное обозначение термопреобразователей сопротивления ТС005

Нанесение знака поверки на термопреобразователи сопротивления ТС005 не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое обозначение.

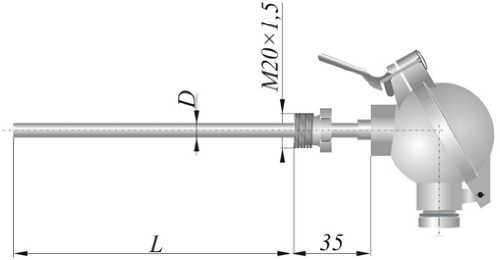

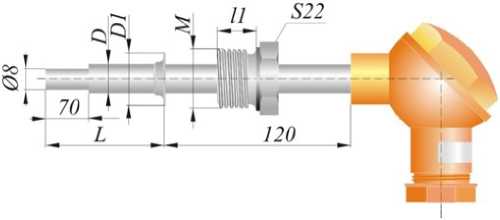

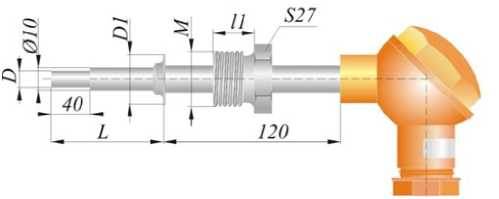

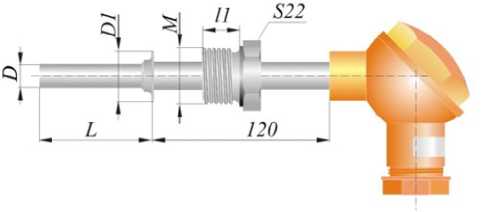

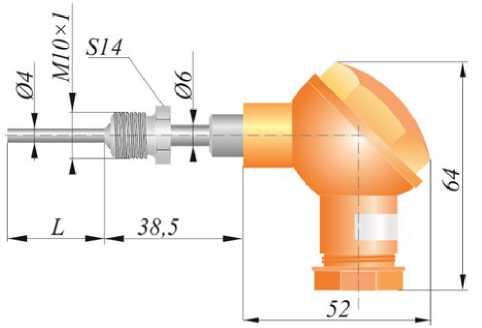

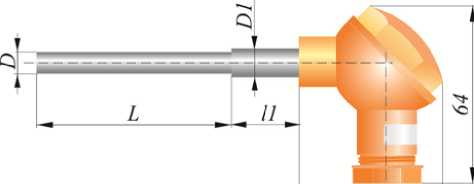

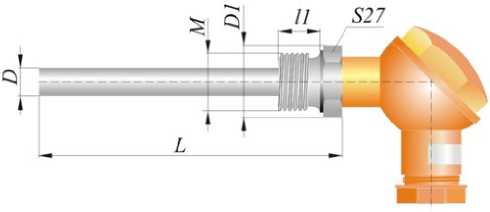

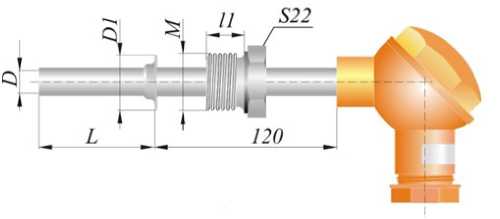

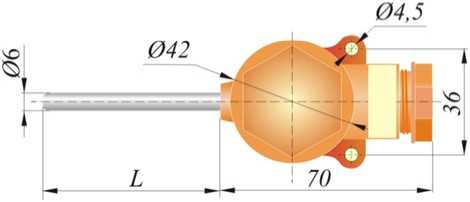

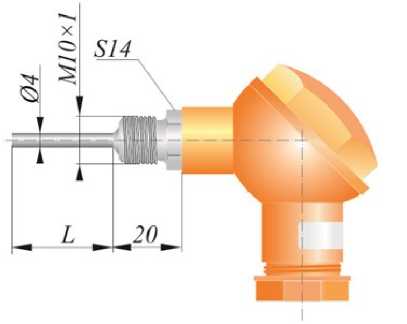

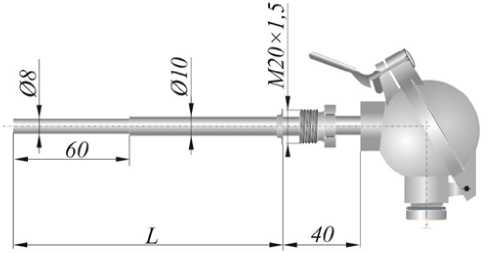

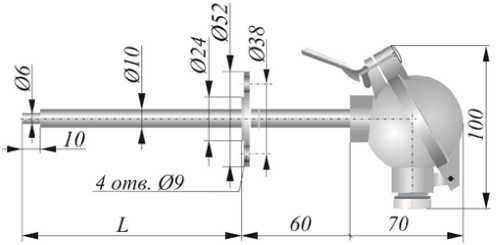

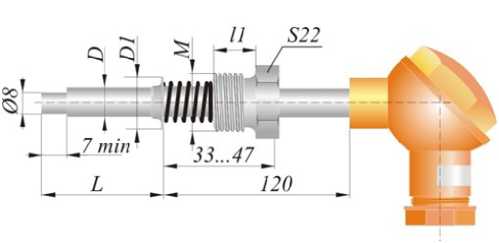

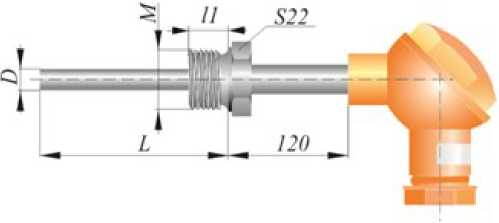

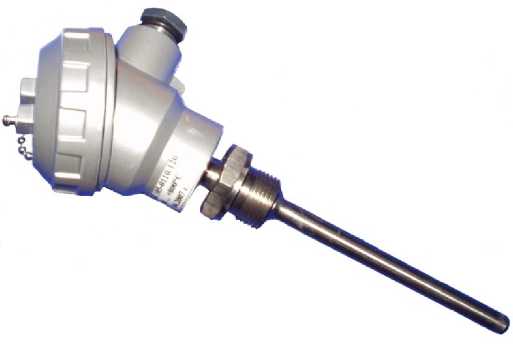

Общий вид термопреобразователей сопротивления представлен на рисунках с 2 по 5.

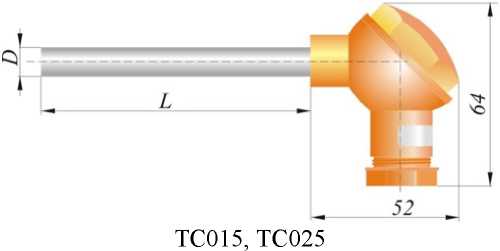

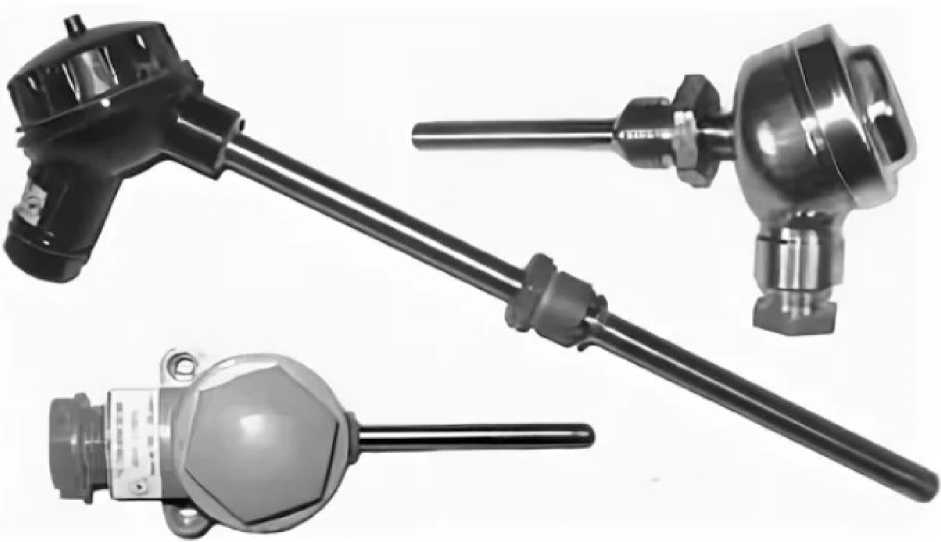

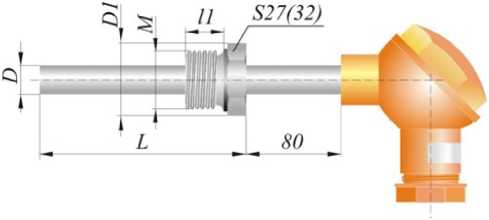

Рисунок 2 - Общий вид термопреобразователей сопротивления ТС005

ТС035, ТС045

ТС055

Рисунок 3 - Общий вид термопреобразователей сопротивления ТС005

ТС065, ТС075, ТС085

ТС095

ТС105

ТС115

ТС125

ТС145

ТС155

ТС165

52

ТС195

ТС175, ТС185

ТС205

Рисунок 4 - Общий вид термопреобразователей сопротивления ТС005

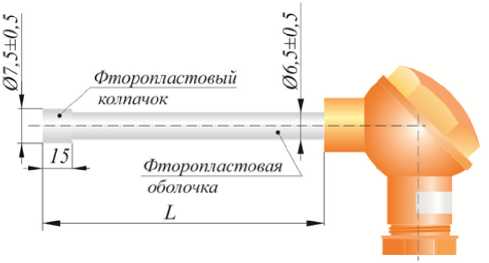

ТС215

ТС225

ТС235

Фторопластовый колпачок

Фторопластовая оболочка

L

ТС245

Рисунок 5 - Общий вид термопреобразователей сопротивления ТС005

Пломбирование термопреобразователей сопротивления ТС005 не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и основные технические характеристики термопреобразователей сопротивления ТС005 приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится типографским способом на этикетку термопреобразователя сопротивления ТС005, на титульный лист руководства по эксплуатации и на паспорт.

Комплектность термопреобразователей сопротивления ТС005 приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

приведены в разделе 6 «Инструкция по эксплуатации» руководства по эксплуатации РЭ26.51.51-001-17054649-2020.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ26.51.51-001-17054649-2020 Термопреобразователи сопротивления типа ТС004,

ТС005. Технические условия (введены взамен ТУ4211-001-18121253-2008 с 01 декабря 2020 г.)

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 885

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
