МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

13 июня 2018 г.                                             №    1182

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 51790 «Весы неавтоматического действия CUBIS» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями фирмы ООО «Сарториус РУС» от 16 апреля 2018 г. б/н приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия CUBIS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54411-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по ГОСТ OIML R 76-1-2011 (Приложение ДА) и распространить его действие в том числе на средства измерений, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 51790 «Весы неавтоматического действия CUBIS», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54411-13, в связи с переименованием организации-изготовителя с «Sartorius Weighing Technology GmbH», Германия на «Sartorius Lab Instruments GmbH & Co.KG», Германия.

• 3. Продлить срок действия свидетельства об утверждении типа средств

измерений №  51790 «Весы неавтоматического действия CUBIS»

на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

------------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11,2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» июня 2018 г. №1182

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия CUBIS

Весы неавтоматического действия CUBIS (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных - взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемной платформы.

Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

- устройством установки по уровню (автоматическим или ручным) (Т.2.7.1);

- устройствами установки нуля (Т.2.7.2):

- полуавтоматическим устройством установки нуля (Т.2.7.2.2);

- автоматическим устройством установки нуля (Т.2.7.2.3);

- устройством первоначальной установки нуля (Т.2.7.2.4);

- устройством слежения за нулем (может быть отключено) (Т.2.7.3);

- устройствами тарирования (Т.2.7.4):

- устройством уравновешивания тары (Т.2.7.4.1);

- устройством взвешивания тары (Т.2.7.4.2);

- устройством предварительного задания массы тары (Т.2.7.5);

- цифровым показывающим устройством с отличающимся делением (Т.2.5.4).

Дополнительно взвешивающий модуль оснащен следующими функциями:

- устройством автоматической юстировки «isoCAL» (при изменении температуры окружающего воздуха или по времени) (4.1.2.5);

- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню модуля терминала) (4.1.2.5).

Взвешивающие модули выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками 10202S, 8202S, 6202S, 6202P, 4202S, 2202S, 1202S, 12201S, 8201S, 5201S, 225S, 225P, 125P, 524P, 324S, 324P, 224S, 124S, 5203P, 3203S, 2203S, 2203P, 1203S, 623S, 623P, 323S.

Взвешивающие модули могут быть оснащены стационарной ветрозащитной витриной нескольких модификаций:

- DE - стеклянная открываемая вручную (для весов с d = 0.001 г);

- DR - из нержавеющей стали (для весов с d = 0.001 г);

• -  DU - стеклянная открываемая вручную (для весов с d < 0.001 г);

• -  DA - стеклянная открываемая автоматически (для весов с d < 0.001 г);

• -  DI - стеклянная открываемая автоматически, со встроенным ионизатором (для весов

с d < 0.001 г);

• -  D0 - без ветрозащитной витрины (для весов с d > 0.001 г).

Модули терминала выпускаются в разных модификациях, отличающихся способом управления и исполнением дисплея:

MSA - сенсорный цветной графический дисплей высокого разрешения;

MSU - чёрно-белый графический дисплей высокого разрешения, управление клавишами; MSE - чёрно-белый жидкокристаллический дисплей, управление клавишами.

Весы имеют следующие режимы работы, не связанные со взвешиванием (прикладные программы меню модуля терминала):

- подсчет числа объектов, имеющих примерно одну и ту же массу;

- суммирование;

- формулирование;

- статистическая обработка результатов взвешивания;

- вычисление процентных соотношений и др.

Весы могут оснащаться интерфейсами передачи данных: USB, RS 232С, Ethernet для автоматического протоколирования в соответствии со стандартами ISO/GLP, и устройством для карт памяти SD для хранения протоколов измерений.

Идентификационные маркировки и защитные пломбы

Идентификационные маркировки и защитные пломбы наносятся на каждый модуль. Схемы нанесения маркировок и пломб на модули терминала представлены на рисунках 1а-1в.

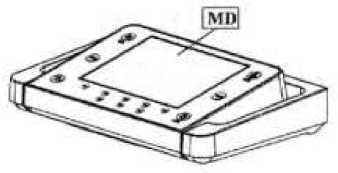

Вид спереди

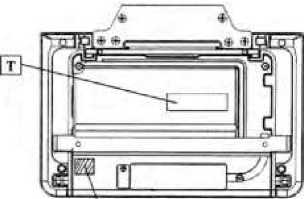

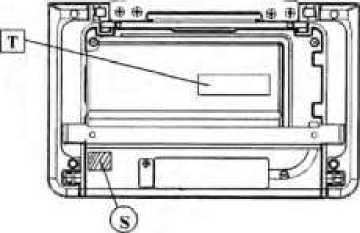

Вид снизу

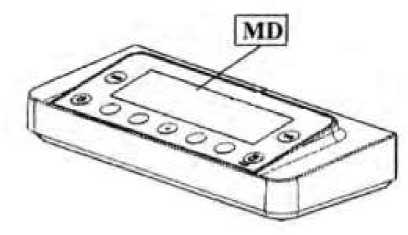

Рисунок 1а - Модуль терминала MSE

Вид спереди

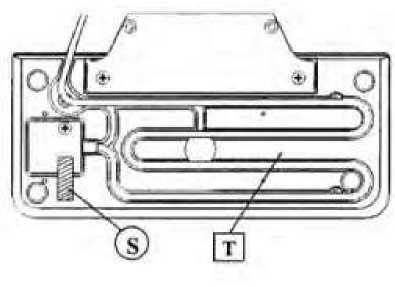

Вид снизу

- \

Рисунок 1б - Модуль терминала MSU

Вид спереди

Вид снизу

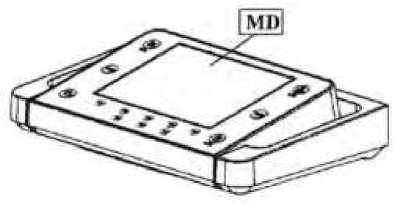

Рисунок 1в - Модуль терминала MS А

На рисунках 1а-1в использованы следующие обозначения: MD -метрологические характеристики: Min, Max, e и d.

Т - обозначение модели модуля терминала

|~S~| - защитная пломба

Схемы нанесения маркировок и пломб на взвешивающие модули представлены на рисунках 2а-2в

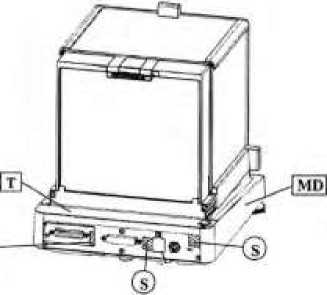

Вид сзади

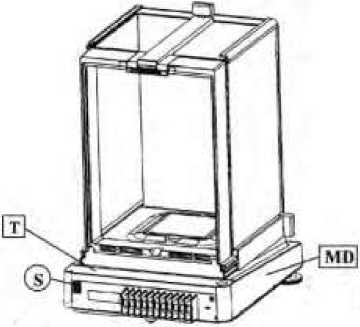

Рисунок 2а - Взвешивающий модуль с d < 0,001 г

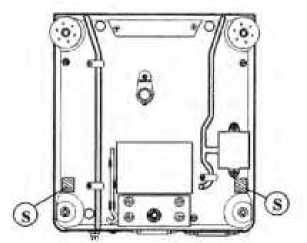

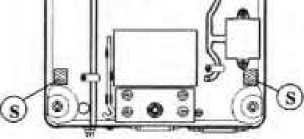

Вид снизу

Рисунок 2б - Взвешивающие модули с d = 0,001 г

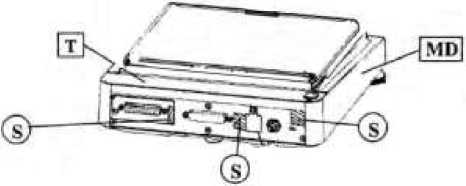

Рисунок 2в - Взвешивающий модуль с d > 0,001 г

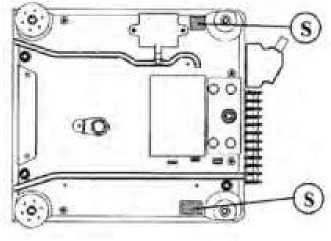

Вид снизу

На рисунках 2а-2г использованы следующие обозначения:

- наклейка с метрологическими характеристиками Min, Max, e, и d, например:

~T - обозначение модели весов, например:

Sartorius Weighing Technology GmbH, Goettingen, Germany MSU10202S-0CE-DO

|~S~| - защитная пломба

Обозначение модели весов складывается из позиций: X1 X2 - X3 СЕ- X4, где

X1 - модификация модуля терминала (MSA, MSU, MSE)

X2 - модификация взвешивающего модуля (10202S, 8202S, 6202S, 6202P, 4202S, 2202S, 1202S, 12201S, 8201S, 5201S, 225S, 225P, 125P, 524P, 324S, 324P, 224S, 124S, 5203P, 3203S, 2203S, 2203P, 1203S, 623S, 623P, 323S)

X3 - вариант исполнения устройства установки весов по уровню. 0 - ручное устройство установки весов по уровню, 1 - автоматическое устройство установки весов по уровню.

СЕ - обозначение соответствия весов требованиям директивы Европейского союза 2009/23/EC (ранее 90/384/EEC)

X4 - вид исполнения ветрозащитной витрины (D0, DE, DR, DU, DA, DI).

Например, весы MSU10202S-0CE-D0, в комплекте: взвешивающий модуль 10202S, с ручным устройством установки по уровню, модуль терминала с чёрно-белым графическим дисплеем высокого разрешения и управлением клавишами, без ветрозащитной витрины.

Весы оснащены встроенным разделенным программным обеспечением. Идентификационное наименование программного обеспечения и наименование версии высвечивается при обращении к одноименному подпункту меню весов. Основные функции программного обеспечения: обработка компенсационного усилия электромагнитной системы взвешивания, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран.

Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения пломбами. Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием.

Обновление метрологически значимой части программного обеспечения в процессе эксплуатации весов не предусмотрено.

Таблица 1 - Идентификационные данные метрологически значимой части программного обеспечения (ПО)

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов

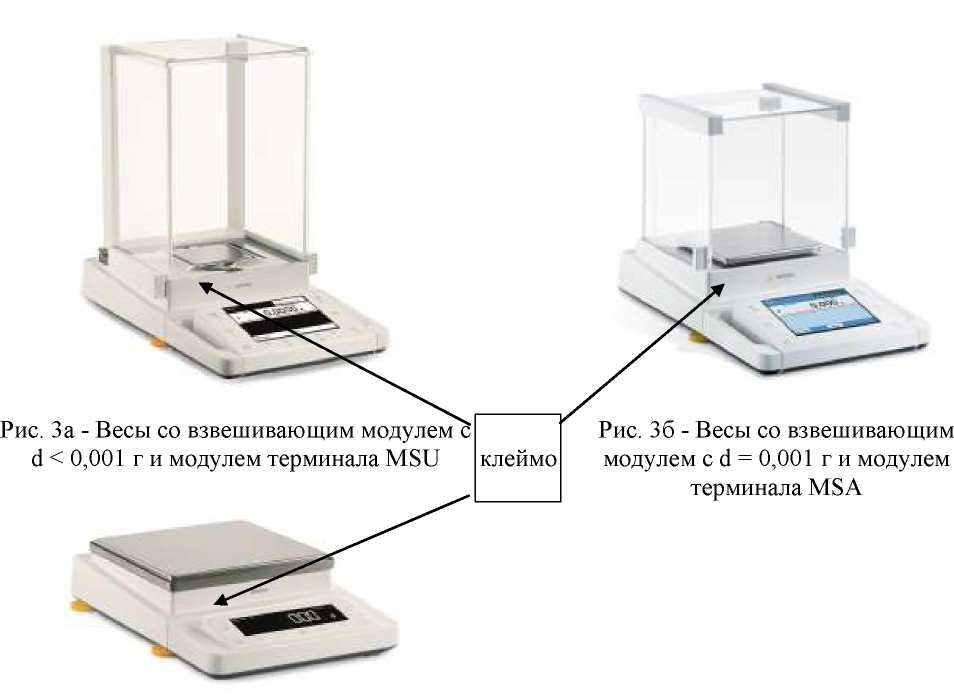

учтено при нормировании их метрологических характеристик. Общий вид весов представлен на рисунках 3 а - 3в.

Рис. 3в - Весы со взвешивающим модулем с

d > 0,001 г и модулем терминала MSE

Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.

Таблица 2 - Метрологические характеристики весов с взвешивающим модулем 225S, 225P, 125P, 524P, 324S,324P, 224S, 124S

Таблица 3 - Метрологические характеристики весов с взвешивающим модулем 5203P, 3203S, 2203S, 2203P, 1203S, 623S, 623P, 323S

Таблица 4 - Метрологические характеристики весов с взвешивающим модулем 10202S, 8202S, 6202S, 6202P, 4202S, 2202S, 1202S, 12201S,

8201S,5201S

Таблица 5 - Основные технические характеристики весов с взвешивающим модулем 225S, 225P, 125P, 524P, 324S,324P, 224S, 124S

8

Таблица 6 - Основные технические характеристики весов с взвешивающим модулем 5203P, 3203S, 2203S, 2203P, 1203S, 623S, 623P, 323S

Таблица 7 - Основные технические характеристики весов с взвешивающим модулем 10202S, 8202S, 6202S, 6202P, 4202S, 2202S, 1202S, 12201S,

8201S,5201S

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 8 - Комплектность средства измерений

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочие эталоны первого разряда по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель весов (если позволяют условия эксплуатации) в соответствии с рисунками 3а-3в или на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Техническая документация фирмы «Sartorius Lab Instruments GmbH & Co KG», Германия

Фирма «Sartorius Lab Instruments GmbH & Co KG», Германия

Адрес: Otto-Brenner-Str. 20 37079 Goettingen, Germany

Телефон: +49.551.308.0, факс: +49.551.308.3289

Web-сайт: http://www.sartorius.de

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Телефон: +7(343) 350-26-18, факс: +7(343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
