ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «13» сентября 2021 г. № 2010
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1. |
Комплексы измерительновычислительные |
«ОКТОПУС-Л» («OCTOPUS-L») |
76279-19 |
Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ»), Московская обл., г. Щелково |
МП 0918-1-2019 |
Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ»), Московская обл., г. Щелково |
ВНИИР - филиал ФГУП «ВНИИМ им. Д. И. Менделеева», г. Санкт-Петербург | |||
2. |
Весы неавтоматического действия |
DL |
73454-18 |
«A&D Company, Limited», Япония; «A&D SCALES Co., Ltd.», Республика Корея |
ГОСТ OIML R 76-1-2011 (Приложение ДА) |
ООО «ЭЙ энд ДИ РУС», г. Москва |
ФБУ «Ростест-Москва», г. Москва |
3. |
Весы |
DX |
- |
69497-17 |
«A&D SCALES |
неавтоматического |
Co., Ltd.», | ||||
действия |
Республика Корея |
ГОСТ OIML R |
- |
ООО |
ФБУ |
76-1-2011 |
«ЭЙ энд ДИ |
«Ростест-Москва», | |
(Приложение |
РУС», |
г. Москва | |
ДА) |
г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» сентября 2021 г. № 2010
Лист № 1 Регистрационный № 69497-17 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия DX
Назначение средства измеренийВесы неавтоматического действия DX (далее - весы), предназначены для измерений массы.
Описание средства измеренийВесы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством.
Принцип действия весов основан на использовании электромагнитной компенсации. Сила тяжести объекта измерений вызывает смещение чувствительного элемента из положения, соответствующего нулевой нагрузке. Это смещение компенсируется с помощью электромагнитной силы, возвращающей чувствительный элемент в положение, соответствующее нулевой нагрузке. Электрический сигнал, соответствующий этой электромагнитной силе и пропорциональный массе объекта измерений подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Весы выпускаются в 14 модификациях: DX-120, DX-120WP, DX-200, DX-200WP, DX300, DX-300WP, DX-500, DX-1200, DX-1200WP, DX-2000, DX-2000WP, DX-3000, DX-3000WP, DX-5000. Индекс «WP» в обозначении модификации, означает, что весы имеют повышенную степень защиты корпуса от влаги и пыли.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство установки на нуль и уравновешивания тары (4.6.9);
-
- устройство выборки массы тары (Т.2.7.4);
-
- вспомогательное показывающее устройство (Т.2.5);
-
- взвешивание в различных единицах измерения массы (2.1);
-
- запоминающее устройство (4.4.6);
-
- полуавтоматическое устройство юстировки чувствительности (4.2.5);
-
- различные режимы работы (4.20): счетный режим; вычисление процентных соотношений; режим сравнения; суммирование, статистическая обработка.
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Нанесение знака поверки на весы не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр весов, наносится на табличку в виде цифрового обозначения, состоящего из арабских цифр.

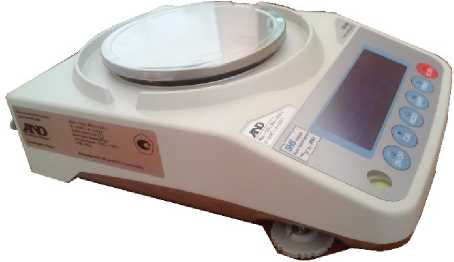

Общий вид весов показан на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид весов неавтоматического действия DX

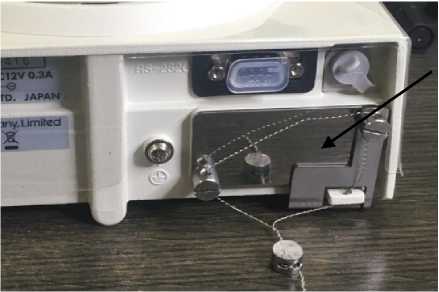

Место пломбировки с помощью разрушаемой наклейки и/или проволочной пломбы
Рисунок 2 - Схема пломбировки весов от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается пломбировкой с помощью разрушаемой наклейки и/или проволочной пломбы на задней части корпуса весов (как показано на рисунке 2). Пломбировка ограничивает доступ к переключателю, без изменения положения которого невозможна регулировка весов. Изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже Р-4.ХХХ 1)1 |
Цифровой идентификатор ПО |
- |
Х) Примечание - обозначение «ХХХ» не относится к метрологически значимому ПО. |
Метрологические характеристики и технические приведены в таблицах 2-4.
Таблица 2 — Метрологические характеристики
Наименование характеристики |
Значение для модификаций | |||
DX-120, DX-120WP |
DX-200, DX-200WP |
DX-300, DX-300WP |
DX-500 | |
Максимальная нагрузка (Мах), г |
122 |
220 |
320 |
520 |
Поверочный интервал (e), г |
0,01 |
0,01 |
0,01 |
0,01 |
Действительная цена деления шкалы (d), г |
0,001 |
0,001 |
0,001 |
0,001 |
Число поверочных интервалов (n) |
12200 |
22000 |
32000 |
52000 |
Класс точности по ГОСТ OIML R 76-1-2011 |
II |
Таблица 3 — Метрологические характеристики
Наименование характеристики |
Значение для модификаций | |||
DX-1200, DX-1200WP |
DX-2000, DX-2000WP |
DX-3000, DX-3000WP |
DX-5000 | |
Максимальная нагрузка (Мах), г |
1220 |
2200 |
3200 |
5200 |
Поверочный интервал (e), г |
0,1 |
0,1 |
0,1 |
0,1 |
Действительная цена деления шкалы (d), г |
0,01 |
0,01 |
0,01 |
0,01 |
Число поверочных интервалов (n) |
12200 |
22000 |
32000 |
52000 |
Класс точности по ГОСТ OIML R 76-1-2011 |
II |
Таблица 4 — Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температуры, оС |
от +10 до +30 |
Напряжение электропитания от источника постоянного тока, В |
12 |
Габаритные размеры, мм, не более | |
- высота |
180 |
- ширина |
193 |
- длина |
294 |
наносится на маркировочную табличку, расположенную корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы |
- |
1 шт. |
Адаптер сетевого питания |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе 4 «Взвешивание» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия DXПриказ Росстандарта от 29.12.2018 № 2818 Об утверждении государственной поверочной схемы для средств измерений массы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Техническая документация изготовителя.
Изготовитель:«A&D SCALES Co., Ltd.», Республика Корея
Юридический адрес: 162-4, Insan-ni, Deogsan-myeon, Jincheon-gan, Chugcheongbug-go,365-842
Почтовый адрес: 162-4, Insan-ni, Deogsan-myeon, Jincheon-gan, Chugcheongbug-go, 365-842 Телефон/факс: +82 4 3537 4101/+82 4 3537 4110
Адрес в Интернет: www.andk.co.kr
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46 Телефон/факс: (495) 437 55 77 / (495) 437 56 66.
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» сентября 2021 г. № 2010
Лист № 1 Регистрационный № 73454-18 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия DL
Назначение средства измеренийВесы неавтоматического действия DL (далее - весы) предназначены для измерений массы.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в цифровой или аналоговый электрический сигнал, пропорционально его массе. Далее этот сигнал обрабатывается и измеренное значение массы выводится на дисплей весоизмерительного устройства.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства и весоизмерительного устройства.
Весы оснащены интерфейсом передачи данных RS232C.
Модификации весов имеют обозначение вида: DL-[A][WP], где:
А - условное обозначение максимальной нагрузки: 120 (122 г); 200 (220 г); 300 (320 г);
500 (520 г); 1200 (1220 г); 2000 (2200 г); 3000 (3200 г); 5000 (5200 г);
WP - условное обозначение модификаций с высоким уровнем герметичности корпуса (пыле и влагозащищенность).
Модификации DL-120, DL-200, DL-300, DL-500, DL-120WP, DL-200WP, DL-300WP, DL-500WP оснащаются ветрозащитной витриной.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство выборки массы тары (Т.2.7.4).
Знак поверки наносится на весы в виде свинцовой или пластиковой пломбы в виде оттиска поверительного клейма.
Заводской номер, идентифицирующий каждый экземпляр весов, наносится на табличку в виде цифрового обозначения, состоящего из арабских цифр.

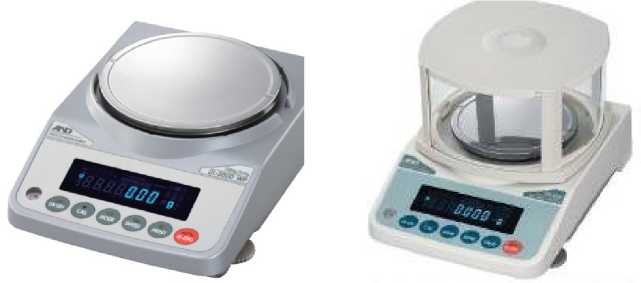

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов

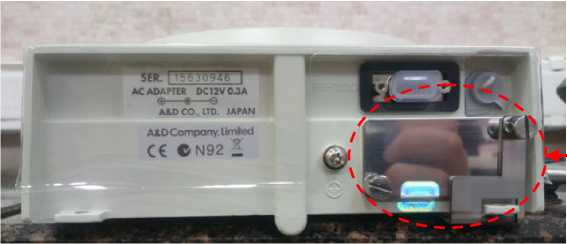

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
■Ж
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска поверительного клейма)
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже Р-4.ХХХ* |
Цифровой идентификатор ПО |
- |
*«XXX»- обозначение версии метрологически незначимой части ПО |
Метрологические характеристики и технические приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификаций весов | |||
DL-120 DL-120WP |
DL-200 DL-200WP |
DL-300 DL-300WP |
DL-500 DL-500WP | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
Максимальная нагрузка (Max), г |
122 |
220 |
320 |
520 |
Поверочный интервал (е), г |
0,01 |
0,01 |
0,01 |
0,01 |
Действительная цена деления шкалы (d), г |
0,001 |
0,001 |
0,001 |
0,001 |
Число поверочных интервалов (n) |
12200 |
22000 |
32000 |
52000 |
Диапазон выборки массы тары |
100 % |
Мах |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение для модификаций весов | |||
DL-1200 DL-1200WP |
DL-2000 DL-2000WP |
DL-3000 DL-3000WP |
DL-5000 DL-5000WP | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
Максимальная нагрузка (Max), г |
1220 |
2200 |
3200 |
5200 |
Поверочный интервал (е), г |
0,1 |
0,1 |
0,1 |
0,1 |
Действительная цена деления шкалы (d), г |
0,01 |
0,01 |
0,01 |
0,01 |
Число поверочных интервалов (n) |
12200 |
22000 |
32000 |
52000 |
Диапазон выборки массы тары |
100 % Мах |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температуры, °С: |
от +10 до +30 |
Параметры электрического питания от сети переменного тока:
|
от 187 до 242 от 49 до 51 |
Габаритные размеры (ширина/длина/высота), мм, не более: |
193/262,5/84,5 |
наносится на маркировочную табличку, расположенную на корпусе весов, а также на титульный лист эксплуатационного документа типографским способом.
Лист № 4 Всего листов 4 Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы |
- |
1 шт. |
Адаптер сетевого питания |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе 4 «Взвешивание» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия DLПриказ Росстандарта от 29.12.2018 № 2818 Об утверждении государственной
поверочной схемы для средств измерений массы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация изготовителя
Изготовители:«A&D Company, Limited», Япония
Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013 Japan
Телефон: +81 (3) 5391-6132
Факс: +81 (3) 5391-6148
Web-сайт: https://www.aandd.jp
E-mail: info@aandd.co.jp
«A&D SCALES CO., LTD», Республика Корея
Адрес: 191, Inseok-ro, Deoksan-myeon, Jincheon-gun, Chungcheongbuk-do, 27856 KOREA 125, Deokgeum-ro, Jincheon-eup, Jincheon-gun, Chungcheongbuk-do, 27846 KOREA Телефон: +82 43-537-4101
Факс: +82 43-537-4110
Web-сайт: https://www.aandd.jp
E-mail: info@aandd.co.jp
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон/факс: (495) 437-55-77 / 437-56-66.
Web-сайт: www.vniims.ru;
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» сентября 2021 г. № 2010
Лист № 1 Регистрационный № 76279-19 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»)
Назначение средства измеренийКомплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (далее -ИВК) предназначены для измерений и преобразования параметров входных электрических сигналов (токовых, импульсных, частотных, цифровых), поступающих от измерительных преобразователей, в значения величин: давления, температуры, плотности, расхода, компонентного состава и влагосодержания транспортируемой жидкости или газа с последующим вычислением объема и массы, а также сбора информации, поступающей от сопутствующих систем.
Описание средства измеренийПринцип действия ИВК основан на измерении и преобразовании сигналов, поступающих от объемных и массовых счетчиков-расходомеров, влагомеров и измерительных преобразователей плотности, вязкости, давления, разности давлений, температуры и любых других параметров потока жидкостей и газов, последующей обработке полученных данных с помощью аттестованных алгоритмов, формировании, хранении и предоставлении отчетной документации о количестве и качестве продукта.
ИВК применяются в составе систем измерений количества и показателей качества жидкостей (нефть, нефтепродукты, вода и др.), газов и смесей для:
- измерений, преобразований, регистрации, обработки, контроля, хранения и индикации параметров технологического процесса в реальном масштабе времени;
- вычислений теплоты сгорания, относительной плотности, числа Воббе и энергосодержания природного газа;
- вычислений физических свойств природного газа и попутного нефтяного газа;
- вычислений объема и объемного расхода природного и попутного нефтяного газа, приведенного к стандартным условиям;
- вычислений массы и массового расхода нефти и нефтепродуктов, жидких углеводородных сред, однофазных и однородных по физическим свойствам жидкостей;
- вычислений объема и объемного расхода нефти и нефтепродуктов, жидких углеводородных сред, однофазных и однородных по физическим свойствам жидкостей;
- приведения к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред;
- выполнения поверки измерительных преобразователей расхода, трубопоршневых поверочных установок.
ИВК осуществляет одновременный учёт различных сред (газ, вода, воздух и т.д.) с фиксацией показателей в независимых сумматорах (станциях). Для каждой станции доступна функция своего пробоотбора, подключение плотномеров, влагомеров, вискозиметров (по двум ветвям качества).
В зависимости от версии прикладного программного обеспечения (далее - ПО) ИВК обеспечивают расчет массы нетто с формированием данных для паспортов качества и актов приема-сдачи.
ИВК состоит из:
-
- устройства сопряжения с объектом (далее - УСО);
-
- блока обработки информации (далее - БОИ) с прикладным ПО;
-
- платы AIN-R (входит в комплект ИВК только в исполнениях с функцией «горячего» резерва).
Конструктивно ИВК может применяться как во взрывобезопасной зоне, так и во взрывоопасной зоне (при размещении ИВК в соответствующем корпусе).
ИВК имеет механизм хранения нарастающих значений объема и массы для каждой станции (сумматор). Механизм обеспечивает возможность доступа к нарастающим значениям даже при отказе основного блока ИВК. Просмотр сохранённых нарастающих значений осуществляется на экране БОИ при нажатии специальной кнопки показа (в зависимости от исполнения).
ИВК выпускаются в следующих исполнениях:
-
- стандартное (БОИ и блоки УСО располагаются каждый в своём корпусе), количество блоков УСО может варьироваться в зависимости от потребности;
-
- стандартное исполнение с функцией «горячего» резерва (два ИВК в стандартном исполнении и плата AIN-R). При подключении ИВК с функцией «горячего» резерва токовые каналы необходимо подключать через дополнительную токовую плату AIN-R, которая является неотъемлемой частью ИВК с функцией «горячего» резерва. Количество блоков УСО может варьироваться в зависимости от потребности;
-
- моноблочное исполнение (БОИ и блоки УСО располагаются в одном корпусе);
-
- взрывозащищенное исполнение, БОИ и блоки УСО располагаются во взрывозащищенном корпусе (собственные корпуса БОИ и УСО могут отсутствовать).
Количество каналов зависит от исполнения ИВК.
Возможно изготовление ИВК с расположением БОИ и блоков УСО на шасси.
Общий вид ИВК различных исполнений представлен на рисунке 1.

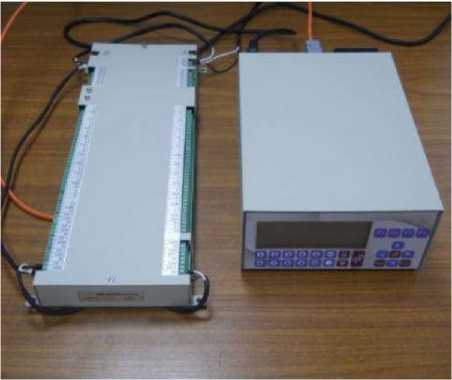

а) стандартное исполнение

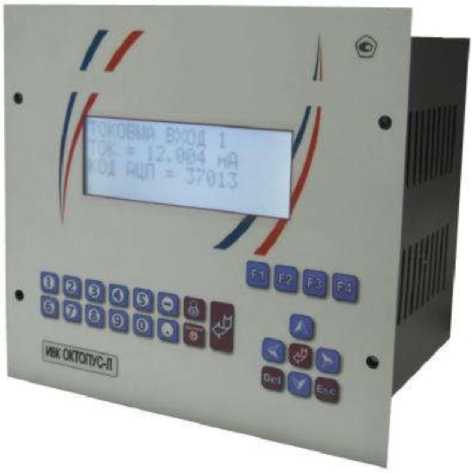

б) моноблочное исполнение

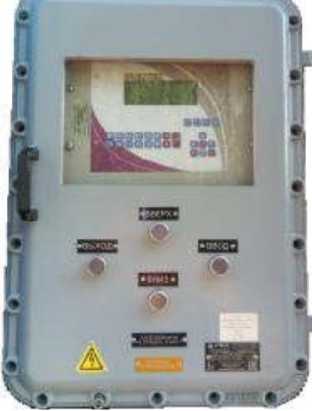

в) взрывозащищенное исполнение
Рисунок 1 - Общий вид ИВК
Лицевая сторона корпуса, на которой располагается клавиатура, может менять свой стиль и цвет в зависимости от корпоративных цветов заказчика.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Пломбирование ИВК осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в пломбировочной чашке винта крепления на крышке корпуса ИВК.
Серийный номер наносится на табличку, закрепленную на корпусах БОИ и УОИ (стандартное исполнение), корпусе ИВК (моноблочное исполнение) или на взрывозащищенном корпусе (взрывозащищенное исполнение), офсетным способом.
1ашитвая
пломба

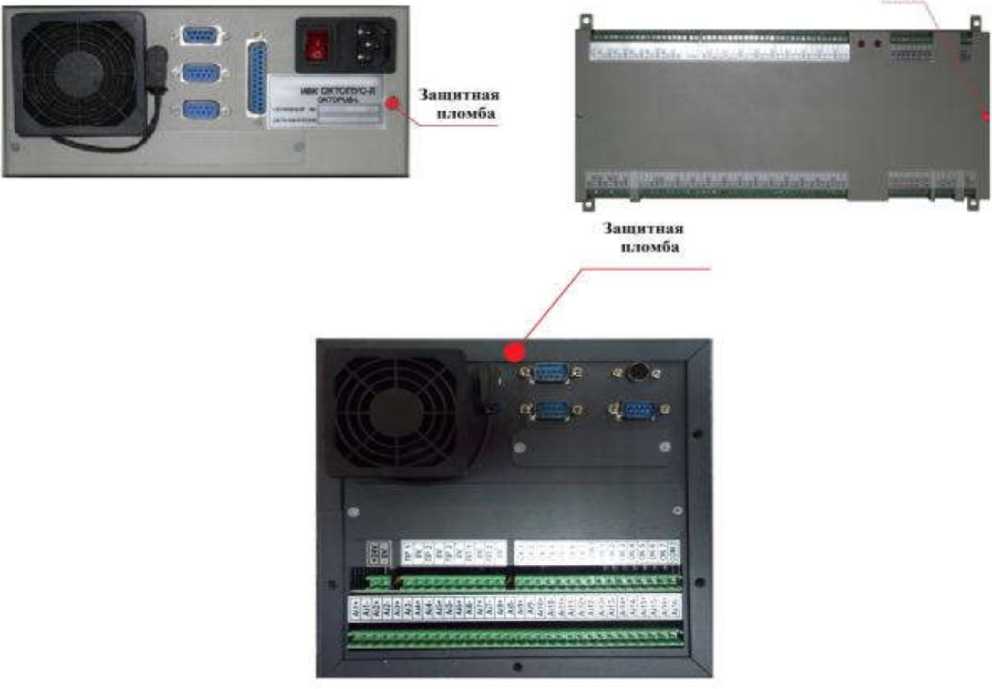

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПО осуществляет реализацию функций ИВК. ПО ИВК является встроенным и разделено на метрологически значимую и метрологически незначимую части.
ПО ИВК защищено от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных путем введения паролей, разграничения уровня доступа, механическим опломбированием. Доступ к метрологически значимой части ПО ИВК для пользователя закрыт. Идентификационные данные ПО ИВК приведены в таблице 1.
Уровень защиты ПО ИВК «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Стандартная версия |
Версия AGA8 | |
Идентификационное наименование ПО |
Formula.o |
Formula.o |
Номер версии (идентификационный номер) ПО |
1.XXX |
5.XXX |
Цифровой идентификатор ПО |
XXXXXXXX |
XXXXXXXX |
Алгоритм вычисления цифрового идентификатора |
CRC32 | |
Примечание - Идентификационные данные ПО ИВК приведены в свидетельствах о метрологической аттестации (сертификатах подтверждения соответствия) программного обеспечения (программы) для каждой конкретной версии (или диапазона версий) ПО ИВК. |
Метрологические и основные технические характеристики ИВК приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Пределы допускаемой основной абсолютной погрешности при измерении:
|
±0,015 ±0,005 | |
Пределы допускаемой основной относительной погрешности |
при | |
измерении, %: | ||
- периода выходного сигнала преобразователей плотности; |
±0,0015 | |
- количества импульсов от преобразователей расхода; |
±0,005 | |
- количества импульсов от преобразователей расхода |
за | |
интервал времени; |
±0,01 | |
- отношения количества импульсов |
±0,01 | |
Пределы допускаемой относительной погрешности ИВК во всем | ||
диапазоне входных сигналов и условий эксплуатации |
при | |
преобразовании входных сигналов в значения величин, %: | ||
- объем (жидкости); |
±0,01 | |
- массу «брутто» для преобразователей объемного расхода | ||
(ПОР) и преобразователей плотности; |
±0,02 | |
- массу «брутто» для преобразователей массового расхода | ||
(ПМР); |
±0,01 | |
- коэффициент преобразования ПОР; |
±0,025 | |
- коэффициент преобразования ПМР; |
±0,025 | |
- объем газа, приведенный к стандартным условиям, % |
±0,01 | |
Пределы допускаемой относительной погрешности ИВК измерении интервала времени, % |
при |
±0,01 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной от +15 до +25 °С в диапазоне температур от +10 до +35 °С, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
стандартное исполнение |
моноблочное исполнение |
взрывозащищенное исполнение | ||
при использовании одного УСО: а) аналоговые входы: | ||||
1) количество, шт. |
21 |
16 |
от 16 до 21 | |
2) количество аналого-цифровых преобразователей (АЦП), шт. |
7 | |||
3) разрядность АЦП, двоичных | ||||
разрядов |
16 | |||
4) способ преобразования |
сигма - дельта | |||
5) диапазон постоянного тока, мА |
от 4 до 20 | |||
б) импульсные входы (для подключения преобразователей расхода): | ||||
1) количество, шт. |
5 |
3 |
от 3 до 5 | |
2) амплитуда, В |
от 5 до 24 | |||
3) частота, Гц |
от 0,1 до 10000 | |||
в) импульсные входы (для подключения преобразователей плотности): | ||||
1) количество, шт. |
2 |
2 |
2 | |
2) амплитуда, В |
от 5 до 24 | |||
3) частота, Гц |
от 100 до 1700 | |||
г) дискретные входы (для подключения детекторов ТПУ): | ||||
1) количество, шт. |
2 |
от 0 до 2 |
от 0 до 2 | |
2) тип входного сигнала |
«сухой контакт» | |||
д) дискретные входы (для подключения сигнализаторов): | ||||
1) количество, шт. |
8 |
от 7 до 23 |
от 7 до 23 | |
2) тип входного сигнала |
«сухой контакт» | |||
е) управляющие выходы: | ||||
1) количество, шт. |
8 |
7 |
от 7 до 8 | |
2) тип сигнала |
открытый коллектор | |||
Модуль выхода частотного сигнала: | ||||
- количество каналов; |
от 0 до 2 | |||
- частота, Гц; |
от 0,1 до 10000 | |||
- тип сигнала |
открытый коллектор | |||
Параметры электрического питания БОИ: | ||||
- напряжение переменного тока, В |
220:22 |
- |
220:10 | |
- напряжение постоянного тока, В |
- |
24±0,5 |
- | |
- частота переменного тока, Гц |
50±0,4 |
- |
50±0,4 | |
Параметры электрического питания УСО: | ||||
- напряжение постоянного тока, В |
- |
24±0,5 |
- | |
Потребляемая мощность, В'А, не более |
50 |
50 |
100 |
Продолжение таблицы3
Наименование характеристики |
Значение | ||
стандартное исполнение |
моноблочное исполнение |
взрывозащищенное исполнение | |
Габаритные размеры УСО, мм, не более: | |||
- высота |
45 |
- |
- |
- ширина |
195 |
- |
- |
- длина |
405 |
- |
- |
Габаритные размеры БОИ, мм, не более: | |||
- высота |
100 |
- |
- |
- ширина |
208 |
- |
- |
- длина |
275 |
- |
- |
Габаритные размеры, мм, не более: | |||
- высота |
- |
215 |
1000 |
- ширина |
- |
235 |
700 |
- длина |
- |
185 |
450 |
Масса, кг, не более |
8 |
5 |
250 |
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от +10 до +35 | ||
- относительная влажность, % |
от 30 до 80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Средний срок службы, лет, не менее |
7 | ||
Средняя наработка на отказ, ч |
60000 | ||
Маркировка взрывозащиты при | |||
размещении ИВК во взрывозащищенном |
Exd | ||
корпусе |
наносится на лицевую часть ИВК в правом верхнем углу способом шелкографии и на титульные листы руководства по эксплуатации и формуляра под шифром документа по центру типографским способом.
Комплектность средства измеренийКомплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Комплекс измерительно-вычислительный «ОКТОПУС-Л» («OCTOPUS-L») |
- |
1 шт. |
«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Формуляр» или «Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Моноблочное исполнение. Формуляр», или «Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Взрывозащищенное исполнение. Формуляр» |
МС 2000.00.003 ФО МС 2000.00.004 ФО МС 2000.00.005 ФО |
1 экз. 1 экз. 1 экз. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Руководство по эксплуатации» или «Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Моноблочное исполнение. Руководство по |
МС 2000.00.003 РЭ |
1 экз. |
эксплуатации», или |
МС 2000.00.004 РЭ |
1 экз. |
«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Взрывозащищенное исполнение. Руководство по эксплуатации» |
МС 2000.00.005 РЭ |
1 экз. |
Методика поверки |
МП 0918-1-2019 |
1 экз. |
Упаковка |
- |
1 шт. |
приведены в разделе 5 «Использование по назначению» и разделе 7 «Подготовка изделия к использованию» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным «ОКТОПУС-Л» («OCTOPUS-L»)ТУ 26.51.43-001-48788345-2018 Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Технические условия
ИзготовительОбщество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ») ИНН 5050024775
Адрес: 141108, Московская обл., г. Щелково, ул. Заводская, д. 1, корп. 1 Телефон: (495) 995-01-53, факс: (495) 741-21-18
Web-сайт: www.og.systems
E-mail: office@og.systems
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева)
Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19 Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org Регистрационный номер в реестре аккредитованных лиц RA.RU.310592.
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области»
Адрес: 654032, г. Новокузнецк, ул. Народная, д. 49 Юридический адрес: 650991, г. Кемерово, ул. Дворцовая, д. 2 Телефон: +7 (3843) 36-41-41 Факс: +7 (3843) 36-02-62
Web-сайт: http://www.csmnvkz.ru
E-mail: info@csmnvkz.ru
Регистрационный номер в реестре аккредитованных лиц RA.RU.312319
