№430 от 21.02.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 304400
ПРИКАЗ О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 сентября 2021 г. № 2111 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 430 от 21.02.2022
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» февраля 2022 г. № 430
Лист № 1 Регистрационный № 83099-21 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи переменного давления измерительные ПД500ХХ
Назначение средства измеренийПреобразователи переменного давления измерительные ПД500ХХ (далее -преобразователи) предназначены для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.
Описание средства измеренийПринцип действия преобразователей переменного давления измерительных ПД500ХХ основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану преобразователя, которая передает воздействие на пьезоэлемент. Последний под действием деформации генерирует электрический заряд. Этот заряд передается с помощью антивибрационного кабеля на вход усилителя заряда, который преобразует его в пропорциональное напряжение. Для преобразования зарядового сигнала в пропорциональное напряжение выход преобразователя соединяют с усилителем заряда.
Конструктивно преобразователи выполнены в виде единого герметичного стального корпуса с внешней резьбой и встроенным антивибрационным кабелем с разъемом (2РМ14КПЭ4ПВ1 или BNC). Внутри корпуса расположен чувствительный элемент.
Преобразователи выпускаются в следующих модификациях: ПД500К3 и ПД500Ц3, которые отличаются диапазоном измеряемых давлений и коэффициентом преобразования. В модификации ПД500К3 в качестве пьезоэлемента применяется кварц, а в модификации ПД500Ц3 - пьезокерамика.
Пломбирование преобразователей не предусмотрено.
Маркировка преобразователей производится на боковой цилиндрической части корпуса методом гравирования шрифтом 2,5-ПР3 ГОСТ 26.008-85 и включает в себя наименование модификации преобразователя и его заводской номер.
Знак поверки наносится на свидетельство о поверке и (или) в паспорте на преобразователь.

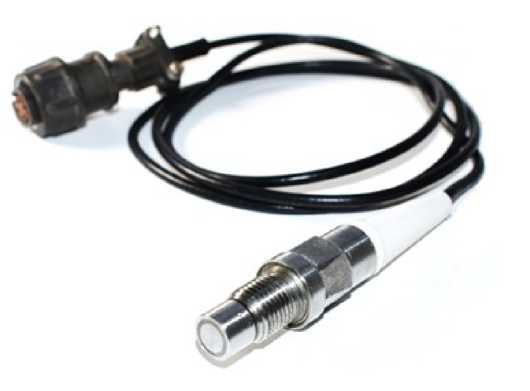

Общий вид преобразователей переменного давления измерительных ПД500ХХ представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей переменного давления измерительных
ПД500ХХ
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ПД500К3 |
ПД500Ц3 | |
|
Диапазон измерений амплитуд переменных давлений, МПа |
от 0,2 до 25 |
от 0,1 до 2 |
|
Максимальное значение амплитуды переменного давления, МПа |
100 |
10 |
|
Номинальное значение коэффициента преобразования, пКл/МПа |
100 |
10 000 |
|
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, % |
±20 | |
|
Нелинейность амплитудной характеристики, %, не более |
5 |
10 |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
5 | |
|
Пределы допускаемой основной относительной погрешности измерений переменного давления, % |
±10 |
±15 |
|
Пределы допускаемой дополнительной относительной погрешности измерений переменного давления, вызванной изменением температуры окружающей среды, %/1°С |
±0,1 | |
|
Собственная резонансная частота, кГц, не менее |
100 | |
|
Нормальные условия измерений - температура окружающей среды, °С |
от +18 до +28 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
ПД500К3 |
ПД500Ц3 | |
|
Чувствительность к вибрационному ускорению, Па/(м/с2), не более |
15 |
30 |
|
Электрическое сопротивление изоляции, Ом, не менее |
1-1010 |
1-109 |
|
Электрическая емкость, пФ |
100±20 |
600±300 |
|
Верхний предел рабочей длительности, мс, не менее |
100 | |
|
Нижний предел рабочей длительности, мс, не более |
0,15 | |
|
Масса без кабеля, г, не более |
50 | |
|
Габаритные размеры без кабеля, (диаметр; длина), мм, не более |
16; 51 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до +50 | |
|
Время непрерывной работы, ч, не менее |
24 | |
|
Средняя наработка на отказ, ч |
2000 | |
|
Средний срок службы, лет |
10 | |
наносится на руководство по эксплуатации и паспорт типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь переменного давления измерительный ПД500ХХ |
Модификация по заказу |
1 шт. |
|
Уплотнительное кольцо |
- |
2 шт. |
|
Защитный колпачок |
- |
1 шт. |
|
Руководство по эксплуатации |
ЮШ.181.000РЭ |
1 экз. |
|
Паспорт |
ЮШ.181.000ПС |
1 экз. |
|
Методика поверки |
МП 2520-096-2020 |
1 экз. |
раздел 2 руководства по эксплуатации ЮШ.181.000РЭ «Преобразователи переменного давления измерительные ПД500ХХ».
Нормативные и технические документы, устанавливающие требования к преобразователям переменного давления измерительным ПД500ХХГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1402 до 2,5407 Па для частот от 540-1 до 1404 Гц и длительностей от 140-5 до 10 с при постоянном давлении до 5406 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Технические условия ЮШ.181.000ТУ «Преобразователи переменного давления измерительные ПД500ХХ»
Изготовитель
Акционерное общество «Государственный научно-исследовательский институт машиностроения имени В.В. Бахирева» (АО «ГосНИИмаш»)
ИНН 5249093130
Адрес: 606000, Нижегородская обл., г. Дзержинск, пр. Свердлова, д. 11а
Телефон: +7 (8313) 367-000, факс: +7 (8313) 367-100 E-mail: niimash@mts-nn.ru
Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
21 февраля 2022 г.
430
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 сентября 2021 г.
№ 2111 «Об утверящении типов средств измерений»
В связи с технической ошибкой приказываю:
-
1. Внести изменения в пункт 2 приложения к приказу от 27 сентября 2021 г. № 2111 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
