ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы хроматографические газовые «Хромос ГХ-1000»

Комплексы хроматографические газовые «Хромос ГХ-1000» (далее - хроматографы) предназначены для качественного и количественного анализа органических и неорганических газообразных, жидких и некоторых твёрдых проб, с температурами кипения до плюс 400 °С, различных объектов природного и промышленного происхождения.

Хроматограф выполнен в виде моноблока и содержит следующие основные составные части:

• - термостат колонок;

• - устройства ввода пробы (испарители, краны-дозаторы), обеспечивающие дозирование пробы в хроматографическую колонку. Хроматограф может содержать несколько испарителей или других дозирующих устройств;

• - дополнительные устройства: термодесорбер, печь активации, метанатор, дозатор равновесного пара, дозатор сжиженного газа, дополнительные термостаты, переключающие краны, пневматические клапаны и другие устройства;

• - детекторы для регистрации определяемых компонентов, выходящих из колонки: пламенно-ионизационный, термоионный, электронно-захватный, фото-ионизационный, детекторы по теплопроводности и другие. Хроматограф может содержать до 4-х детекторов в разной комбинации;

• - источник питания (трансформатор), обеспечивающий необходимыми питающими напряжениями составные части хроматографа;

• - центральная плата управления (далее ЦПУ), обеспечивающая: связь хроматографа через программное обеспечение с персональным компьютером (ПК) через интерфейсы

RS-232, USB, Ethernet; управление системами автоматического регулирования температуры в термостатируемых зонах; управление регуляторами расхода и давления газов, усилителями и другими дополнительными устройствами; контроль исправности устройств хроматографа;

• - измеритель малых токов, обеспечивающий усиление и преобразование в цифровую форму сигналов детекторов ПИД, ПФД-S, ТИД, ФИД;

• - усилитель ПРД, обеспечивающий усиление и преобразование в цифровую форму;

• - усилитель ЭЗД, обеспечивающий задание рабочего тока, усиление сигнала детектора ЭЗД и преобразование в цифровую форму;

• - усилитель ДТП, обеспечивающий задание рабочего тока ДТП, ТХД, защиту чувствительных элементов, усиление и преобразование в цифровую форму сигналов детекторов;

• - электронные регуляторы потоков газа-носителя, водорода и воздуха, обеспечивающие измерения, формирование необходимых расходов и давлений газов в шести различных режимах;

• - газовые фильтры для очистки газов, питающих хроматограф;

• - панель управления (ПУ), обеспечивающая вывод информации о параметрах работы хроматографа, запуск и остановку анализа.

Детектирование осуществляется сменными детекторами следующих типов:

• 1. Плазменно-ионизационный детектор (ПИД);

• 2. Плазменно-ионизационный детектор повышенной чувствительности (ПИД);

• 3. Детектор по теплопроводности проточный (ДТП);

• 4. Детектор по теплопроводности проточный, повышенной чувствительности (ДТП);

• 5. Детектор по теплопроводности полудиффузионный (ДТП);

• 6. Детектор по теплопроводности микрообъемный (микро-ДТП);

• 7. Детектор по теплопроводности микрообъемный «Valco» (микро-ДТП «Valco»);

• 8. Термоионный детектор (ТИД);

• 9. Электронно-захватный детектор (ЭЗД)4

• 10. Пламенно-фотометрический (ПФД-S);

• 11. Фото-ионизационный детектор (ФИД);

• 12. Термохимический детектор (ТХД);

• 13. Пульсирующий разрядный детектор (ПРД).

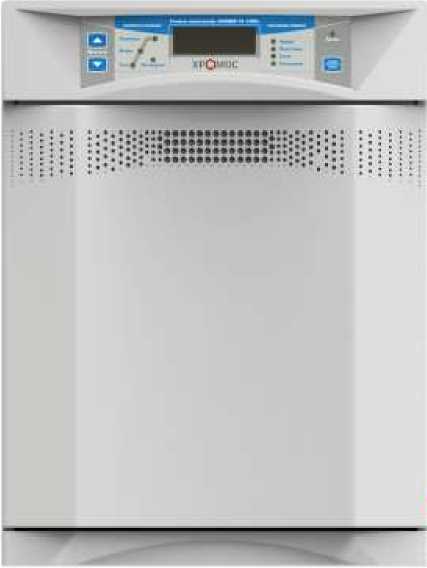

Рисунок 1 - Общий вид хроматографа газового «Хромос ГХ-1000»

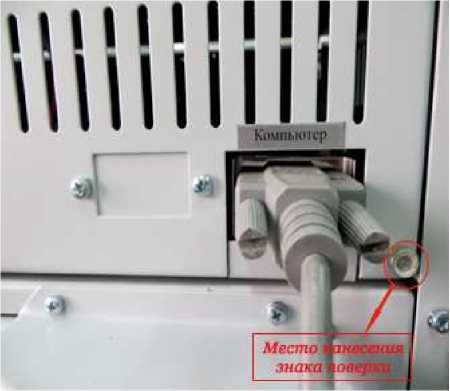

Рисунок 2 - Хроматограф газовый «Хромос ГХ-1000», вид сзади с обозначением места нанесения знака поверки

Для управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики хроматографа, указанные в таблице 2, нормированы с учетом программного обеспечения.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние программного обеспечения на метрологические характеристики отсутствует.

Метрологические и технические характеристики приведены в таблицах 2 - 7.

Таблица 2 - Температурные характеристики

Уровень флуктуационных шумов и дрейфа нулевого сигнала с детекторами не более значений, указанных в таблице 3.

Таблица 3 - Уровень флуктуационных шумов и дрейфа нулевого сигнала с детекторами

Пределы детектирования детекторов не более значений, указанных в таблице 4.

Таблица 4 - Пределы детектирования детекторов

Таблица 5 - Предел допускаемого значения относительного среднего квадратического отклонения

(ОСКО) выходного сигнала (площади, времени удерживания) в изотермическом режиме

Таблица 6 - Пределы допускаемого значения относительного изменения выходного сигнала (площадей) от первоначального значения за 48 ч непрерывной работы

Таблица 7 - Технические характеристики

наносится методом сетчатой печати на шильдик, расположенный на задней панели хроматографа. На титульные листы эксплуатационной документации знак утверждения типа наносится методом лазерной печати.

Комплектность комплекса хроматографического газового «Хромос ГХ-1000» приведена в таблице 8.

Таблица 8 - Комплектность средства измерений

Продолжение таблицы 8

Продолжение таблицы 8__________________________________________________________

По согласованию с заказчиком хроматограф поставляется в комплекте с хроматографическими колонками, компьютером, принтером, с системой газового питания (баллоны, редукторы, генератор водорода, генератор азота, компрессор и т.п.), фильтром каталитической очистки газов, поверочными газовыми смесями (ПГС), государственными стандартными образцами (ГСО), стандартными образцами (СО), микрошприцами, химическими реактивами, сорбентами, другими запасными частями, комплектующими изделиями и расходными материалами.

осуществляется по документу ХАС 2.320.003 СБ РЭ «Комплекс хроматографический газовый «Хромос ГХ-1000». Методика поверки», Приложение А, с изменением № 2, утвержденному ФБУ «Нижегородский ЦСМ» 07 мая 2018 г.

Таблица 9 - Основные средства поверки

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4215-003-68706237-2013 с изм. №1,2 Комплекс хроматографический газовый «Хромос ГХ-1000». Технические условия

Общество с ограниченной ответственностью «Хромос» (ООО «Хромос») ИНН 5249110716

Адрес: 606002, Нижегородская обл., г. Дзержинск, ул. Лермонтова, д. 20, стр. 83 Тел./факс: (8313) 249-200, 249-300, 348-255

E-mail: mail@has.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел./факс: (831) 428-78-78

E-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
