МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

05 августа 2021 г.

Москва

Об утверждении типа средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

тип средств измерений, сведения о котором прилагаются к настоящему приказу;

описание      типа      средств      измерений,      прилагаемое

к настоящему приказу.

• 2. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

(----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «05» августа 2021 г. № 1649

Лист № 1 Регистрационный № 82575-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т

Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т (далее - дифрактометры) предназначены для измерений интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенофазового анализа материалов.

Принцип действия дифрактометров основан на регистрации рентгеновского излучения, дифрагированного от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометрах реализована рентгенооптическая схема Брегга-Брентано.

Дифрактометры конструктивно представляют из себя стационарные напольные приборы модульной архитектуры. Дифрактометры выполнены в виде приборного каркаса: в нижней части каркаса располагается стойка питания и управления, в верхней части каркаса в рентгенозащитном кабинете располагается стойка дифрактометрическая. В стойке питания и управления располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных, блок управления приводом и гидроблокировки. Стойка дифрактометрическая включает в себя двухкружный «Э-Э» гониометр вертикальной конструкции, рентгеновскую трубку в защитном кожухе, блок детектирования рентгеновского излучения и коллимационную систему. Применяются следующие блоки детектирования: сцинтилляционный точечный детектор БДС 25-10, линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R 1D, линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R 1K.

Дифрактометрическая стойка предназначена для формирования первичного и регистрации дифрагированного рентгеновского излучения, установки держателя (приставки) с анализируемым материалом, синхронного или независимого углового перемещения по заданному алгоритму кронштейна с кожухом рентгеновской трубки и кронштейна с блоком детектирования. Рентгеновское излучение, направленное на анализируемый материал, отражается от кристаллографических (атомных) плоскостей анализируемого материала и фокусируется на приемной щели блока детектирования. В конструкции дифрактометров предусмотрена блокировка дверей с целью предотвращения проникновения в рентгенозащитный кабинет в процессе измерения.

Высоковольтный источник питания обеспечивает питание рентгеновской трубки, регулирование режима ее работы и выполнение операций по идентификации неисправностей и отработке аварийных ситуаций. Блок управления приводом предназначен для управления приводами углового перемещения, коммутации сигналов управления и питающих напряжений от блока управления и сбора данных на исполнительные механизмы, блокировки. Блок управления и сбора данных предназначен для сбора, обработки, регистрации электрического сигнала, преобразованного из рентгеновского излучения, формирования сигналов управления приводами углового перемещения в различных режимах сбора данных.

В состав дифрактометров входит программное обеспечение, предназначенное для управления дифрактометрами и состоящее из программ трех уровней: программы нижнего и среднего уровней установлены в промышленном ПК, расположенном в блоке управления и сбора данных, программа верхнего уровня установлена на внешнем компьютере.

Маркировка дифрактометров выгравирована на планке фирменной (шильдике), которая крепится к задней панели дифрактометра на стойке питания и управления и содержит следующую информацию на двух языках (русский и английский): наименование и обозначение СИ, заводской номер, знак утверждения типа, товарный знак предприятия-изготовителя, единый знак обращения продукции на рынке стран Евразийского экономического союза, параметры подключаемой сети переменного тока, масса дифрактометра, код степени защиты оболочки IP, надпись «СДЕЛАНО В РОССИИ», дата изготовления, почтовый адрес предприятия-изготовителя.

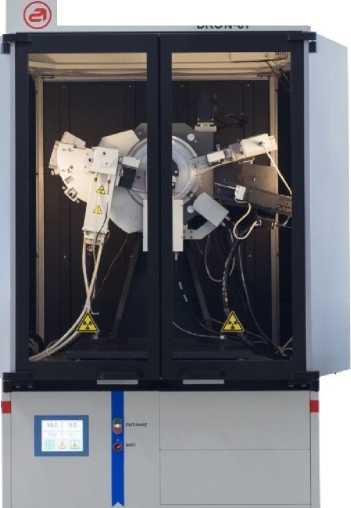

Общий вид дифрактометров приведен на рисунках 1а и 1б.

Знак поверки наносится на переднюю панель корпуса дифрактометра, как показано на рисунке 1, и (или) на свидетельство о поверке.

Предусмотрено пломбирование на задних панелях высоковольтного источника питания (ВИП), блока управления и сбора данных (БУСД) и блока управления приводом (БУП) внутри стойки питания и управления посредством применения чашек для пломбирования (пломбирование производится при пуско-наладочных работах). Пломбирование стойки дифрактометрической производится на территории завода-изготовителя. Места пломбирования указаны на рисунке 2.

А

ДРОН-8Н

DRON-8N

ДРОН-8Т

DRON-ВТ

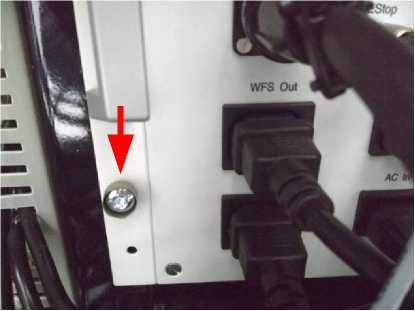

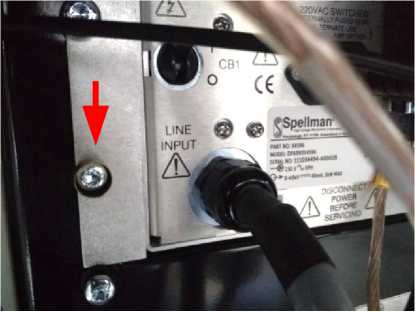

Чашка для пломбирования на задней панели

Чашка для пломбирования на задней панели

ВИП БУСД

Рисунок 2 - Места пломбирования дифрактометров рентгеновских моделей

ДРОН-8Н и ДРОН-8Т

Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т оснащаются программным обеспечением Data Collection, которое управляет работой дифрактометра, отображает результаты измерений, обрабатывает, передает и хранит полученные данные. ПО Data Collection состоит из программ нижнего уровня motor driver, preobrazovatel_napryazenii, usilitel-discriminator; программы среднего уровня dron8-ml, которые являются встроенными ПО и установлены в промышленном ПК, расположенном в блоке управления и сбора данных, и программы верхнего уровня DRON-8 Data collection, которая является автономным ПО и установлена на внешнем компьютере. ПО Data Collection является полностью метрологически значимым. Уровень защиты ПО Data Collection от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО Data Collection на метрологические характеристики дифрактометров рентгеновских моделей ДРОН-8Н и ДРОН-8Т учтено при их нормировании. Идентификационные данные ПО Data Collection приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО Data Collection

Лист № 4

Всего листов 6 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на планке фирменной (шильдике), которая крепится к задней панели дифрактометра.

Таблица 4 - Комплектность дифрактометров

приведены в эксплуатационном документе (разделы 11,12 документа ТА08.1.210.081 РЭ «Дифрактометры рентгеновские моделей ДРОН-8Н и ДРОН-8Т. Руководство по эксплуатации»); при использовании в сфере государственного регулирования обеспечения единства измерений дифрактометры применяются в соответствии с аттестованными методиками (методами) измерений.

ТУ 26.51.53-121-14770552-2019. Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т. Технические условия

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1649 Сведения

об утвержденном типе средства измерений
