Опция

Описание опции

«13Н»

На измерительном входе СВЧ установлен соединитель типа NMD 3,5 мм, вилка¹⁾. Применимо только для СК4М-18А. Наличие этой опции исключает опции «11Р» и «05Н»

«05Н»

На измерительном входе СВЧ установлен соединитель типа NMD, вилка²⁾. Применимо только для СК4М-50. Наличие этой опции исключает опции «11Р» и «13Н»

«АПА»

Встроен отключаемый адаптер питания (для подачи электропитания на исследуемое устройство через соединитель измерительного входа СВЧ), который имеет встроенный разделительный конденсатор.

Наличие этой опции исключает опцию «АДП

«МУА»

Встроен отключаемый предусилитель для улучшения чувствительности анализатора, имеет встроенный разделительный конденсатор

«АДП»

Опция аналоговой демодуляции (АМ, ЧМ, ФМ). Позволяет измерять частоту модулирующего сигнала, коэффициент амплитудной модуляции (для АМ), девиации частоты (для ЧМ), девиации фазы (для ФМ).

«ИКШ»

Опция измерений коэффициента шума и коэффициента передачи

«ГРП»

Опция градуировки генераторов шума

«ИФШ»

Опция измерений фазовых шумов

• ¹⁾ Совместим с соединителем 3,5 мм розетка по ГОСТ РВ 51914-2002.

• ²⁾ Совместим с соединителем 2,4 мм розетка по ГОСТ РВ 51914-2002.

Примечания

• 1 Опции «АДП», «ИКШ», «ИФШ» и «ГРП» являются программными и могут быть добавлены в заказ для любой модификации анализатора; опции «ИКШ» и «ГРП» используются совместно с опцией «МУА» или с дополнительным внешним малошумящим усилителем (МШУ).

• 2 Для использования опции «ИКШ» требуется внешний генератор шума (ГШ) (не входит в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки.

• 3 Для использования опции «ГРП» необходимы дополнительные аттенюаторы и переходы (входят в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки

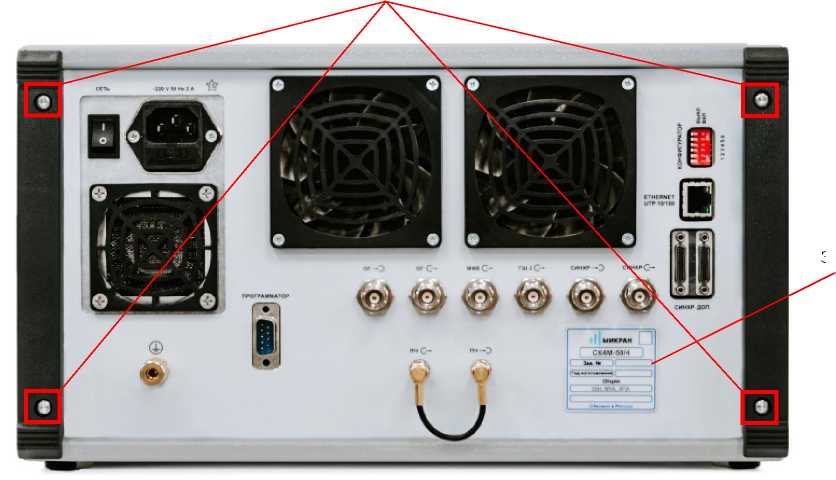

Модификация

Опции

Модификация

Опции

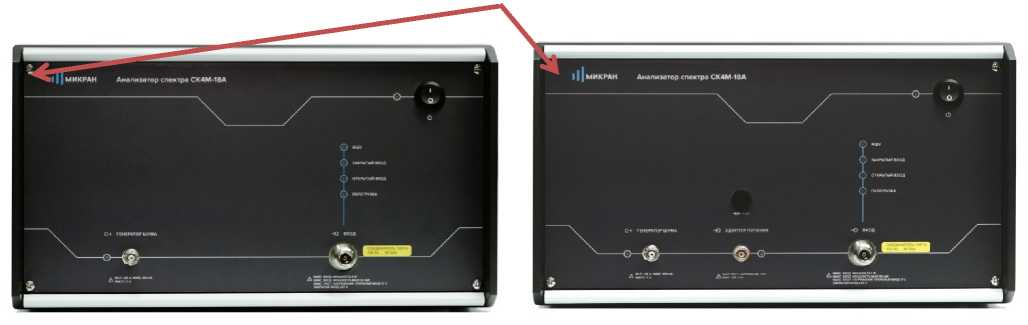

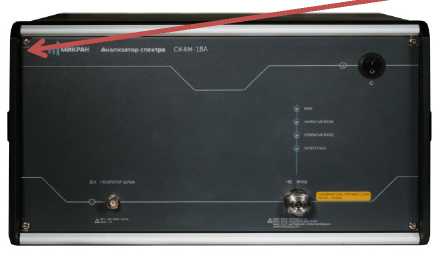

СК4М-18А /1

опция «11Р»

СК4М-18А /7

опции «13Н», «АПА»

СК4М-18А /2

опции «11Р», «МУА»

СК4М-18А /8

опции «13Н», «МУА», «АПА»

СК4М-18А /3

опции «11Р», «АПА»

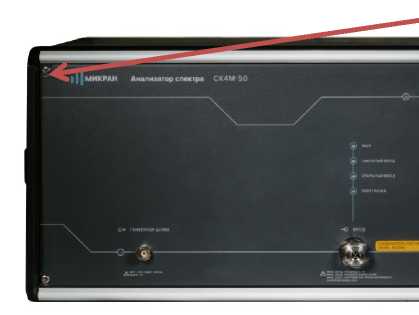

СК4М-50/1

опция «05Н»

СК4М-18А /4

опции «11Р», «МУА», «АПА»

СК4М-50/2

опции «05Н», «МУА»

СК4М-18А /5

опция «13Н»

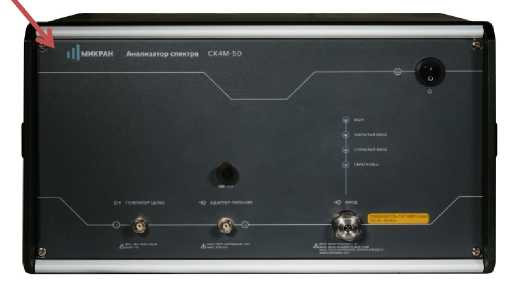

СК4М-50/3

опции «05Н», «АПА»

СК4М-18А /6

опции «13Н», «МУА»

СК4М-50/4

опции «05Н», «МУА», «АПА»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Graphit СК4М

Номер версии (идентификационный номер)

ПО

не ниже 2.6.12

Цифровой идентификатор ПО

-

Алгоритм вычисления идентификатора ПО

-

Наименование параметра или характеристики

Значение характеристики

1 Диапазон рабочих частот для наборов опций: СК4М-18А

• - опция «11Р»

• - опция «13Н»

• - при активных опциях «АПА», «МУА» СК4М-50

• - при неактивных¹⁾ опциях «АПА», «МУА»

• - при активных опциях «ЛИЛ», «МУА»

от 100 Гц до 18 ГГц

от 100 Гц до 20 ГГц от 20 МГц до 18 (20) ГГц

от 100 Гц до 50 ГГц

от 20 МГц до 50 ГГц

2 Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора в рабочем диапазоне температур (5ог)

± 1^10^-7

3 Пределы допускаемой абсолютной погрешности измерения частоты (Fизм) в режиме частотомера (при отношении сигнал/шум не менее 25 дБ, для точности определения частоты Лfраз, задаваемой в маркере), Гц

± (5ог•Fизм + А£раз)

4 Диапазон измерения уровня мощности синусоидального сигнала, на частоте 100 МГц, дБм²⁾

от (средний уровень шумов

+ 6 дБ) до 30

5 Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала 100 МГц в диапазоне уровней мощности, дБ

• - от минус 130 до минус 90 дБм

• - свыше минус 90 до 0 дБм

• - свыше 0 до 30 дБм

±0,6

±0,3

±0,6

6 Пределы допускаемой неравномерности относительной амплитудно-частотной характеристики (в зависимости от частоты f в ГГц) относительно опорного значения уровня мощности на частоте 100 МГц, при входном аттенюаторе 10 дБ, дБ:

• - при неактивной опции «МУА» и уровне мощности входного сигнала 0 дБм

• - при активной опции «МУА» и уровне мощности входного сигнала минус 3 0 дБм

±(0,4 •77 + 0,5)

±(0,47 •77 + 0,75)

7 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала минус 30 дБм на частоте 100 МГц, дБ

±0,2

9 Пределы допускаемой инструментальной погрешности измерения отношения уровней мощности на фиксированной частоте, дБ, для неактивной опции «МУА» при значениях входного сигнала от минус 90 до 0 дБм³⁾

±0,2

10 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала из-за переключения фильтра промежуточной частоты (ФПЧ) относительно опорного значения полосы пропускания ФПЧ 3 МГц, дБ

±0,1

Наименование параметра или характеристики

Значение характеристики

11 Пределы допускаемой погрешности измерений уровня

мощности входного сигнала из-за переключения ослабления

±0,3

входного аттенюатора в диапазоне от 0 до 40 дБ на

фиксированной частоте 100 МГц, дБ

12 Пределы допускаемой абсолютной погрешности установки

±0,2

опорного уровня на фиксированной частоте 100 МГц, дБ

13 Пределы допускаемой относительной погрешности ширины полос пропускания ФПЧ по уровню минус 3 дБ, %:

от 1 Гц до 1 кГц

±5

от 3 кГц до 300 кГц

±10

от 1 МГц до 3 МГ ц

±15

14 Коэффициент прямоугольности фильтра ПЧ (минус 60 дБ / минус 3 дБ, фильтр ПЧ < 3 МГц), не более

5

15 Уровень помех, обусловленный гармоническими искажениями

опция «МУА»

опция «МУА»

второго порядка, выраженном в виде точки пересечения второго

неактивна,

активна,

порядка (SHI), при входном аттенюаторе 0 дБ, в диапазоне частот,

уровень на

уровень на

дБм, не менее,

входе

входе

для опции «11Р» от 2 до 9 ГГц

минус 10 дБм

минус 50 дБм

для опции «13Н» от 2 до 10 ГГц

90

-5

для опции «05Н» от 2 до 25 ГГц

16 Интермодуляционные искажения третьего порядка при двух

опция «МУА» неактивна,

опция «МУА» активна,

тонах с разнесением по частоте более 5 кратной ширины полосы

уровень на

уровень на

пропускания ФПЧ, при входном аттенюаторе 0 дБ в диапазоне

входе

входе

частот от 20 МГц до 50 ГГц, дБм, не менее

минус 10 дБм

минус 30 дБм

15

-20

17 Средний уровень собственных шумов, приведённых ко входу в полосе пропускания 1 Гц при входном ослаблении 0 дБ и согласованной нагрузке, подключенной ко входу анализатора, в диапазоне частот, дБм, не более

опция «МУА» неактивна:

- свыше 10 кГц до 10 МГц

-143

- свыше 10 МГц до 1 ГГц

-148

- свыше 1 до 3,2 ГГц

-145

- свыше 3,2 до 14 ГГц

-140

- свыше 14 до 18 ГГц

-137

- свыше 18 до 20 ГГц

-135

- свыше 20 до 32 ГГц

-138

- свыше 32 до 40 ГГц

-133

- свыше 40 до 50 ГГц

-128

опция «МУА» активна, без внешнего предусилителя:

- свыше 20 МГц до 3,2 ГГц

-164

- свыше 3,2 до 14 ГГц

-162

- свыше 14 до 25 ГГц

-160

- свыше 25 до 35 ГГц

-158

- свыше 35 до 44 ГГц

-154

- свыше 44 до 50 ГГц

-150

Наименование параметра или характеристики

Значение характеристики

18 Уровень фазовых шумов на отстройках относительно несущей

с частотой 1 ГГц, дБн/Гц, не более

- 1 кГц

-110

- 10 кГц

-115

- 100 кГц

-120

- 1 МГц

-135

19 КСВН СВЧ входа при ослаблении входного аттенюатора 10 дБ

(опции «АДП» и «АПА» неактивны), в диапазоне частот, не

более:

опция «МУА» не активна

- от 0,01 до 18 ГГц для опции «11Р» и до 20 ГГц для опции

9 П

«13Н»

2,0

- свыше 20 до 50 ГГц для опции «05Н»

3,0

опция «МУА» активна, без внешнего предусилителя

- от 0,02 до 18 ГГц для опции «11Р» и до 20 ГГц для опции

9 1

«13Н»

2,1

- свыше 20 до 50 ГГц для опции «05Н»

3,1

опция «МУА» активна, с внешним предусилителем из

комплекта поставки

- свыше 14 до 50 ГГц для опции «05Н»

3,2

20 Номинальные значения полос пропускания ФПЧ по уровню

от 1 до 10³ с шагом 1/2/3/5/7;

минус 3 дБ, Гц

от 10³ до 10⁷ с шагом 1/3;

140;

6366

21 Номинальные значения полос пропускания видеофильтров по

от 1 до 10³с шагом 1/2/3/5/7;

уровню минус 3 дБ, Гц

от 10³ до 10⁷ с шагом 1/3

Опция «ИКШ» (с активной опцией «МУА»)

22 Частотный диапазон измерения коэффициента шума, МГц:

- СК4М-18А с опцией «11Р»

от 10 до 18000

- СК4М-18А с опцией «13Н»

от 10 до 20000

- СК4М-50 с опцией «05Н»

от 10 до 50000

23 Собственный коэффициент шума F2, в диапазоне частот, дБ:

без внешнего предусилителя

от 0,02 до 0,05 ГГц

15,93

свыше 0,05 до 0,1 ГГц

11,60

свыше 0,1 до 2 ГГц

10,36

свыше 2 до 3,4 ГГц

11,37

свыше 3,4 до 8 ГГц

10,35

свыше 8 до 14 ГГц

12,07

свыше 14 до 18 ГГц (до 20 ГГц - для опции «13Н»)

14,00

с предусилителем из комплекта поставки (только для опции

«05Н»)

свыше 14 до 20 ГГц

11,54

свыше 20 до 36 ГГц

11,41

свыше 36 до 42 ГГц

12,83

свыше 42 до 46 ГГц

13,74

свыше 46 до 50 ГГц

15,10

Наименование параметра или характеристики

Значение характеристики

Опция «ГРП» (с активной опцией «МУА»)

29 Пределы допускаемой абсолютной погрешности градуировки генераторов шума (без учета погрешностей из-за рассогласования радиоизмерительного тракта и неопределенности температуры окружающего воздуха, а также ИОШТ используемого в качестве эталона генератора шума), в диапазоне частот, дБ⁸⁾ для опции «11Р», «13Н»

от 0,01 до 0,02 (не включ.) ГГц

±0,460

от 0,02 до 6 ГГц

+0,076

свыше 6 до 12 ГГц

±0,060

свыше 12 до 18 ГГц

±0,091

свыше 18 до 20 ГГц (только для опции «13Н»)

±0,097

для опции «05Н» без внешнего предусилителя из комплекта поставки

от 0,01 до 0,03 ГГц

±0,158

свыше 0,03 до 14 ГГц

±0,079

свыше 14 до 18 ГГц

±0,123

свыше 18 до 20 ГГц

±0,132

для опции «05Н» с внешним предусилителем из комплекта поставки

от 0,2 до 0,35 ГГц

±0,290

свыше 0,35 до 5 ГГц

±0,137

свыше 5 до 15 ГГц

±0,075

свыше 15 до 20 ГГц

±0,082

свыше 20 до 26 ГГц

±0,066

свыше 26 до 30 ГГц

±0,099

свыше 30 до 32 ГГц

±0,126

свыше 32 до 39 ГГц

±0,097

свыше 39 до 43 ГГц

±0,104

свыше 43 до 50 ГГц

±0,175

30 КСВН аттенюаторов, входящих в комплект поставки при заказе опции, не более

Д2М-32-10-13Р-13

- от 0,01 до 20 ГГц

1,10

- свыше 20 до 32 ГГц

1,25

Д2М-50-3-05Р-05

- от 0,01 до 20 ГГц

1,25

- свыше 20 до 50 ГГц

1,30

Опция «ИФШ» (применяется только при неактивной опции «МУА»)

31 Частотный диапазон измерения фазового шума, МГц: - СК4М-18А с опцией «11Р»

от 10 до 18000

- СК4М-18А с опцией «13Н»

от 10 до 20000

- СК4М-50 с опцией «05Н»

от 10 до 50000

32 Диапазон отстроек AF от частоты несущей при измерении фазового шума

от 10 Гц до 10 МГц

Наименование параметра или характеристики

Значение характеристики

33 Пределы допускаемой абсолютной погрешности измерения фазового шума при уровне измеряемого фазового шума на 6 дБ больше уровня собственных шумов⁸⁾, в диапазонах отстроек ЛР, дБ

• - от 0,00001 МГц до 1 МГц

• - свыше 1 МГц

±1,5

±2,0

Опция «АДП»

34 Частота модулирующего сигнала Рм, кГц

от 0,02 до 200

35 Пределы допускаемой абсолютной погрешности измерений частоты модулирующего сигнала, Рм, Гц, для коэффициента амплитудной модуляции M в %:

• - в режиме АМ

• - в режиме ЧМ и ФМ

±(4^10-⁵^Рм^100 %/М)

±((2^10-⁴^Рм)+0,2)

36 Диапазон измерений коэффициентов амплитудной модуляции М, %

от 0,1 до 100

37 Пределы допускаемой абсолютной погрешности измерений коэффициентов амплитудной модуляции, М, %

±(0,006^M+0,2)

38 Уровень паразитной внутренней АМ, %

0,02

39 Коэффициент перехода частотной модуляции в амплитудную при Рм = 1 кГц, Д£ = 50 кГц, %, не более

0,05

40 Диапазон измерений девиации частоты, ДР, Гц

от 10 до 5^10⁶

41 Пределы допускаемой абсолютной погрешности измерений девиации частоты, ДР, Гц

±0,006^(Рм + Дf)

42 Уровень паразитной внутренней ЧМ, Гц

2,0

43 Диапазон девиации фазы, ф, рад

от 1 до 100

44 Пределы допускаемой абсолютной погрешности измерений девиации фазы, Дф, рад

±0,04^(Дф + 2^10^-6^Рм)

45 Диапазон отстроек от несущей частоты, Гц

от 1 до 10⁷

• ¹⁾ Под неактивной опцией здесь и далее понимается либо отсутствие опции, либо ее выключенное состояние

• ²⁾ Здесь и далее «дБм» - дБ относительно 1 мВт

• ³⁾ Для активной опции «МУА» эта характеристика эквивалентна инструментальной погрешности измерений коэффициента передачи для опции «ИКШ».

• ⁴⁾ Диапазоны определяются на гармоническом сигнале при ФПЧ = 100 кГц (при измерении в с более широким ФПЧ верхний предел будет соответственно меньше); при нулевом ослаблении аттенюатора ПЧ

• ⁵⁾ Указанная верхняя граница 5H_max суммы S₀ = (Г_иу [дБ] +С_иу [дБ]) приводится для Сиу [дБ] < Сиу max [дБ] - 10, где Риу - КШ исследуемого устройства (ИУ), Сиу - КП ИУ, а Сиу max -верхняя нормируемая граница КП ИУ для данного диапазона. Если С_иу [дБ] > > ^_иу _тах[дБ] — 10, то верхняя граница S0,,,_ax суммы S₀ рассчитывается по формуле ^om_ax [дБ] = 10 • lg(l0^0,1'^^{0 тах[дБ]} — С_иу [отн.ед.] • ENR[отн.ед.]). Нижнюю же границу суммы S₀ при КШ Е_иу = 0 дБ следует считать равной 5Н mi_n = ^_иу

Наименование характеристики

Значение характеристики

Уровень максимальной входной мощности (при включенном входном аттенюаторе не менее 10 дБ), Вт, не более

1

Напряжение питания генератора шума, В

28±0,2

Тип соединителя входа «СВЧ»

• - опция «11Р»

• - опция «13Н»

• - опция «05Н»

N, розетка NMD 3,5, вилка NMD 2,4, вилка

Рабочие условия эксплуатации:

• - диапазон рабочих температур, °С

• - относительная влажность при температуре 25 °С, %, не более

• - атмосферное давление, мм рт. ст.

от +15 до +40

90

от 630 до 800

Частота

^иу¹⁾,

дБ

S^ИУ^{, дБ, для} ^ИУ,gБ^{, дБ}

7

10

15

20

25

св

30

от 0,02 до 0,05 ГГц

1

-0,44; 0,40

-0,48; 0,43

-0,50; 0,45

-0,51; 0,46

-0,51; 0,46

-0,52

0,46

5

-0,48; 0,43

-0,49; 0,44

-0,50; 0,45

-0,51; 0,45

-0,51; 0,46

-0,51

0,46

10

-0,50; 0,45

-0,50; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51

0,46

15

-0,50; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51

0,45

св. 20

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51; 0,45

-0,51

0,45

от 0,05 до 0,10 ГГц

1

-1,98; 1,36

-0,99; 0,81

-0,58; 0,52

-0,53; 0,47

-0,52; 0,46

-0,52

0,46

5

-0,86; 0,72

-0,61; 0,54

-0,52; 0,47

-0,51; 0,46

-0,51; 0,46

-0,51

0,46

10

-0,56; 0,50

-0,52; 0,47

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51

0,46

15

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51

0,46

св. 20

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51

0,46

свыше 0,10 до 2 ГГц

1

-0,78; 0,66

-0,58; 0,51

-0,52; 0,47

-0,52; 0,46

-0,52; 0,46

-0,52

0,46

5

-0,55; 0,49

-0,52; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51; 0,46

-0,51

0,46

св. 10

-0,51; 0,46

-0,51; 0,46

-0,51; 0,45

-0,51; 0,46

-0,51; 0,46

-0,51

0,46

Кабель Ethernet

ЖНКЮ.685611.077

1

Кабель питания

ЖНКЮ.685631.067

1

Руководство по эксплуатации

ЖНКЮ.468166.024 РЭ

1

Формуляр

ЖНКЮ.468166.024 ФО/

ЖНКЮ.468166.044 ФО

1

ПО Graphit СК4М³⁾

ЖНКЮ.02011-01

1

Аттенюатор Д2М-32-10-13Р-13⁴⁾

ЖНКЮ.434821.114

1

Переход коаксиальный ПК2-18-11-13Р⁵⁾

ЖНКЮ.468562.013-02

1

Переход коаксиальный ПКН2-20-13РН-13Р⁶⁾

ЖНКЮ.468562.036

1

Аттенюатор Д2М-50-3-05Р-05⁷⁾

ЖНКЮ.434821.043

1

Кабель CB4-RG58-20-20⁸⁾

ЖНКЮ.685671.078-03

1

• ¹⁾ Модификация определяется при заказе

• ²⁾ Внешний предусилитель, только для анализаторов, имеющих одновременно опции «05Н»,

«МУА», «ИКШ» и (или) «ГРП»

• ³⁾ ПО Graphit СК4М поставляется на цифровом носителе

• ⁴⁾ Для анализаторов, имеющих одновременно опции «11Р» (или «13Н») и «ГРП»

• ⁵⁾ Для анализаторов, имеющих одновременно опции «11Р» и «ГРП»

• ⁶⁾ Для анализаторов, имеющих одновременно опции «13Н» и «ГРП»

• ⁷⁾ Для анализаторов, имеющих одновременно опции «05Н» и «ГРП»

• ⁸⁾ Для питания генераторов шума; только для анализаторов, имеющих опцию «ИКШ» и (или)

«ГРП»
