МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

14 марта 2024 г.                                                                         jy₀      699

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ____    2024 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	Добавляемы й изготовитель	Дата утверждения акта испытаний	Заявитель	Юридическое лицо, проводившее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13
1.	Весы конвейерные автоматические непрерывного действия	«КЛИМ»	КЛИМ-1200-1 зав. №23021180, КЛИМ-650-1 зав. № 23081202, КЛИМ-1000-2 зав. №23021171	25183-19			ГОСТ 8.005-2002			10.11. 2023	Общество с ограниченной ответственность ю «ВЕСКОМ» (ООО «ВЕСКОМ»), г. Челябинск	ЗАО КИП «МЦЭ», г. Москва
2.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии Державинской СЭС		5600009700	67466-17		МП 201 008-2017		МИ 3000 2022		17.11. 2023	Общество с ограниченной ответственность ю «Юнигрин Энерджи» (ООО «Юнигрин Энерджи»), г. Москва	ООО «Энерго ПромРесурс», Московская обл., г. Красногорск

3.

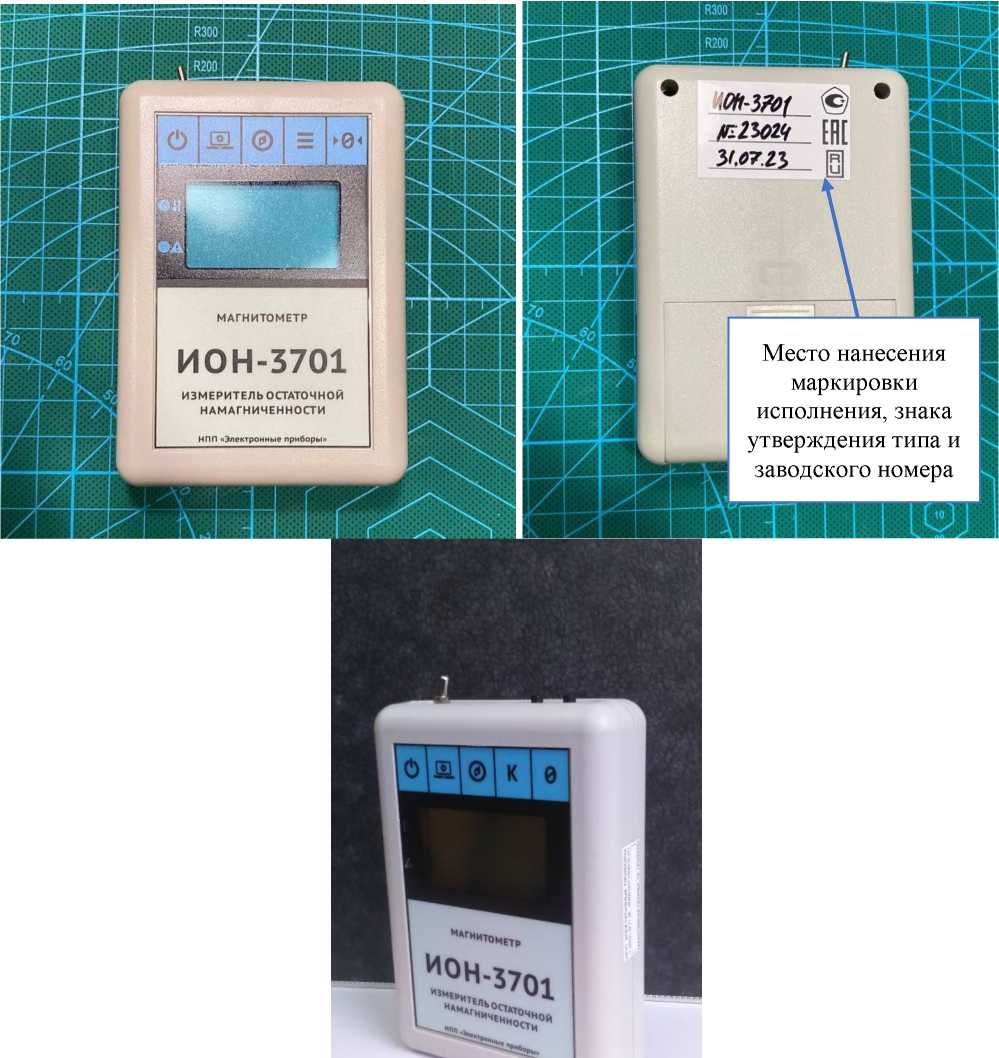

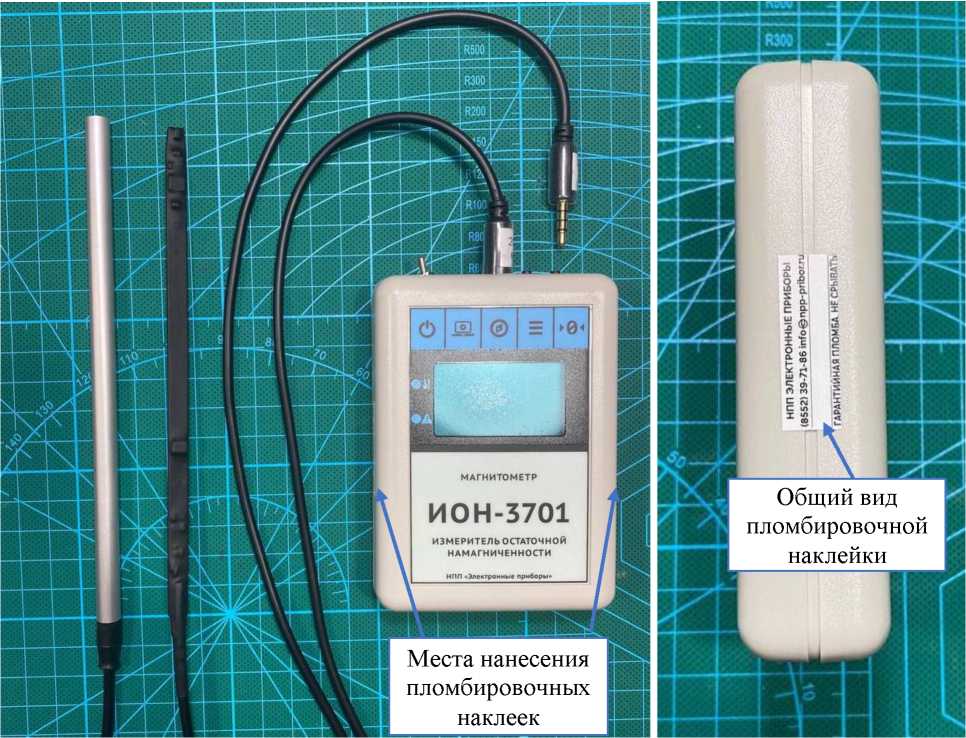

Магнитометры

ИОН-3701

22042,22030

72893-18

4276-001 33865949-2 018 МП «Инструкц ия. Магнитоме тры ИОН-3701. Методика поверки»

МП 4201/03462023 «ГСИ. Магнитометр ы ИОН-3701. Методика поверки»

28.11. 2023

Общество с ограниченной ответственность ю Научно-производственн ое предприятие «Электронные приборы» (ООО НПП «Электронные приборы»), Республика Татарстан, г. Набережные Челны

ФБУ «УРАЛТЕСТ», г. Екатеринбург

4.

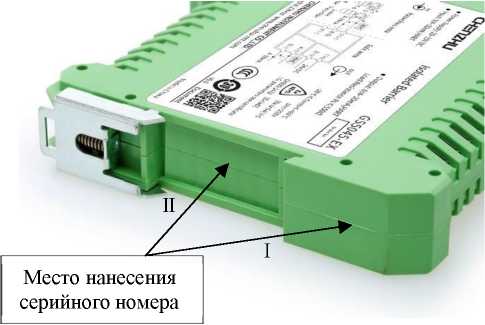

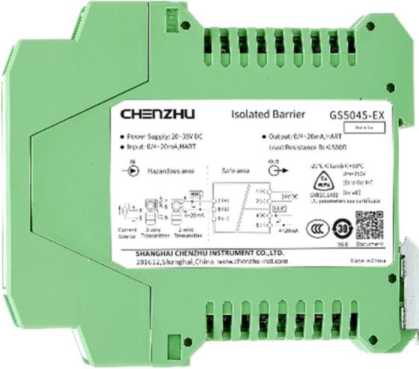

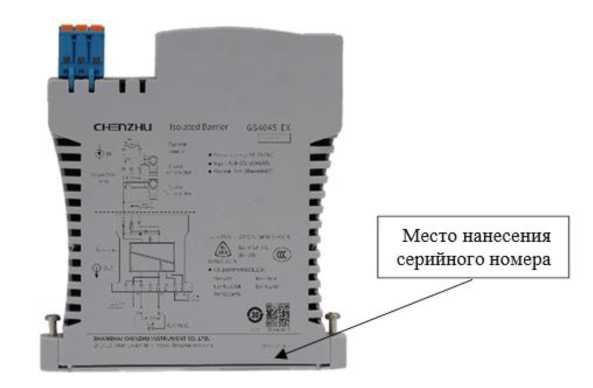

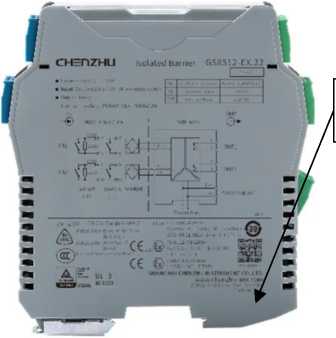

Барьеры искрозащиты

GS

P22-17111F, P2C-J00071, P23-093761, P2C-J00034, P2C-J00060

88232-23

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай

МП-0672022 «ГСИ. Барьеры искрозащит ы GS. Методика поверки»

27.12. 2023

Общество с ограниченной ответственность ю «АРМОРАЙЗ» (ООО «АРМОРАЙЗ»), г. Казань

ООО «РАВНОВЕСИЕ», г. Москва

5.

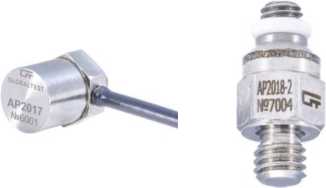

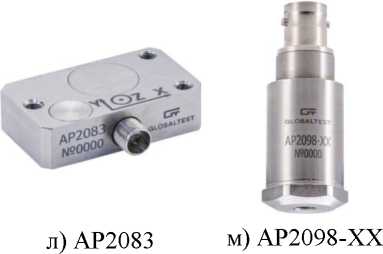

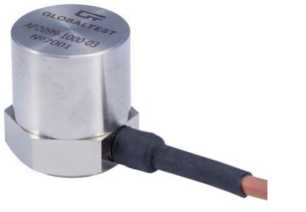

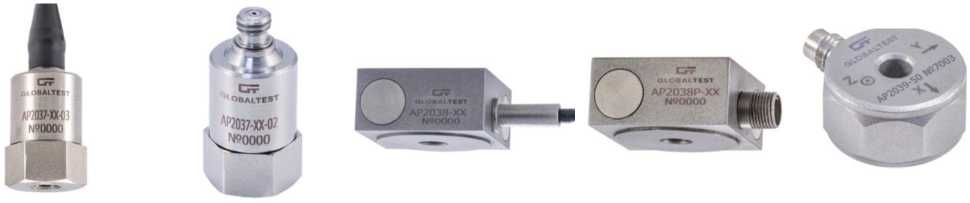

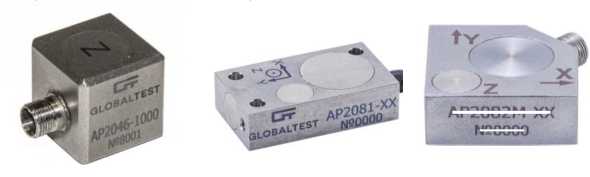

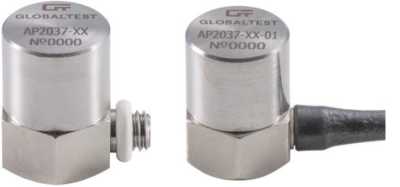

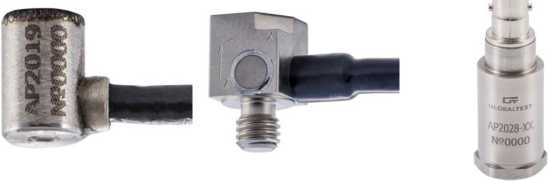

Акселерометры

АР20ХХ

АР2018-0,5 зав. № 23055, АР2018-2 зав. № 23071, АР2029-10-01 зав. № 23021, АР2029-100-01 зав. № 23007, АР2037-1 зав. № 23021, АР2037-10-01 зав. № 23025, АР2037-100-02 зав. № 23053, АР2043-10 зав. № 23032, АР2043-100-02 зав. № 23016

88508-23

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров

МП А3009.0453 -2022

МП 88508-23

19.12. 2023

Общество с ограниченной ответственность ю «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров

ФГУП «РФЯЦ-ВНИИЭФ», Нижегородская обл., г. Саров

6.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ)КРУЭ-110кВПС 220 кВ Уссурийск-2		ЭСТ.422231.003.0 4	89175-23	Публичное акционерное общество «Федеральная сетевая компания -Россети» (ПАО «Россети»), г. Москва
7.	Система автоматизированная информацио нно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭСКФ» 2-я очередь		004	89321-23	Общество с ограниченной ответственностью «ЭСК ФЕДЕРАЦИЯ» (ООО «ЭСКФ»), г. Санкт-Петербург

	МИ 3000-2022 «Рекоменда ция. Системы автоматизм рованные информаци ониоизмеритель ные коммерческ ого учета электричес кой энергии. Методика поверки»			19.01. 2024	Общество с ограниченной ответственностью «БиЭф», г. Москва	ООО «Энергостандарт», г. Хабаровск
	МПЭПР- 577-2023			13.12. 2023	Общество с ограниченной ответственность ю «Агентство энергетических решений» (ООО «АЭР»), г. Москва	ООО «ЭнергоПром Ресурс», Московская об л., г. Красногорск

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» марта 2024 г. № 699

Лист № 1 Регистрационный № 25183-19 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы конвейерные автоматические непрерывного действия «КЛИМ»

Назначение средства измерений

Весы конвейерные автоматические непрерывного действия «КЛИМ» (далее - весы) предназначены для измерений массы сыпучих материалов, транспортируемых ленточным конвейером.

Описание средства измерений

Принцип действия весов основан на преобразовании аналоговых сигналов, пропорциональных линейной плотности транспортируемого по конвейерной ленте материала, поступающих от тензорезисторного датчика, и импульсного сигнала, поступающего от датчика скорости движения конвейерной ленты, в цифровой вид с последующей математической обработкой, в результате которой вычисляются: линейная плотность транспортируемого материала, скорость движения конвейерной ленты, мгновенный расход и суммарная масса взвешиваемого материала.

Значения линейной плотности материала, скорости движения конвейерной ленты, мгновенного расхода и суммарной массы материала индицируются на отсчетном устройстве электронного блока, а также могут передаваться на внешнее устройство по последовательному цифровому интерфейсу, аналоговыми и дискретными сигналами.

Весы состоят из грузоприемного устройства (далее - ГПУ), включающего в себя датчики весоизмерительные тензорезисторные, электронного блока с преобразователем весоизмерительным вторичным «Ньютон» (далее - ПВВ) и датчика скорости движения конвейерной ленты. В электронном блоке могут быть использованы ПВВ модификаций «Ньютон-15», «Ньютон-25» или Ньютон - QUB. «Ньютон-25» может использоваться в исполнении «Ньютон-25», «Ньютон-25К», «Ньютон-25Щ».

ГПУ монтируется при помощи специальных креплений, позволяющих производить юстировку его положения относительно става конвейера. Датчик скорости закрепляется на ставе конвейера вблизи ГПУ. Весоизмерительные датчики и датчики скорости подключаются к ПВВ при помощи экранированных кабелей.

В ГПУ могут использоваться датчики весоизмерительные тензорезисторные следующих типов:

• - датчики весоизмерительные тензорезисторные Т (Госреестр № 53838-13), датчики весоизмерительные тензорезисторные М (Госреестр № 53673-13), датчики весоизмерительные тензорезисторные С и H модификации H (Госреестр № 53636-13), датчики весоизмерительные тензорезисторные Н2 и Н11 модификации Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С1, Н11-1-С1, Н11-0,5-С3, Н11-1-С3 (Госреестр № 55200-13), изготавливаемые АО «ВИК «Тензо-М»;

• - датчики весоизмерительные тензорезисторные DE, PST модификации DEE, PST (Госреестр № 78875-20), датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, ZS (Госреестр № 77382-20), изготавливаемые "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай;

• - датчики весоизмерительные тензорезисторные Z6 (Госреестр № 15400-13), изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия или «Hottinger Baldwin Measurement (Suzhou) Co., Ltd.», Китай;

• - датчики весоизмерительные тензорезисторные RTN (Госреестр № 21175-13), изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия;

- датчики весоизмерительные тензорезисторные Bend Beam (Госреестр № 55198-19), датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column (Госреестр № 55371-19), изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай;

• - датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM модификации BS, BSS, HBS (Госреестр № 51261-12. изготавливаемые «CAS Corporation Ltd», Корея (Госреестр № 51261-12);

• - датчики весоизмерительные тензорезисторные Sierra всех модификаций (Госреестр № 76409-19), изготавливаемые ООО "Сиерра".

Весы выпускаются в нескольких модификациях, которые отличаются диапазонами значений линейной плотности взвешиваемого материала, числом грузоприемных ролико-опор, шириной конвейерной ленты, массой и габаритами грузоприемного устройства.

Весы имеют обозначение КЛИМ-W-N, где

W - ширина ленты конвейера по ГОСТ 22644 в мм;

N - количество грузоприемных роликоопор.

Знак утверждения типа и заводской номер в цифровом формате наносятся нестираемым способом на маркировочную табличку, закрепленную на ГПУ, а также на титульный лист руководства по эксплуатации типографским способом.

Общий вид ГПУ весов представлен на рисунке 1.

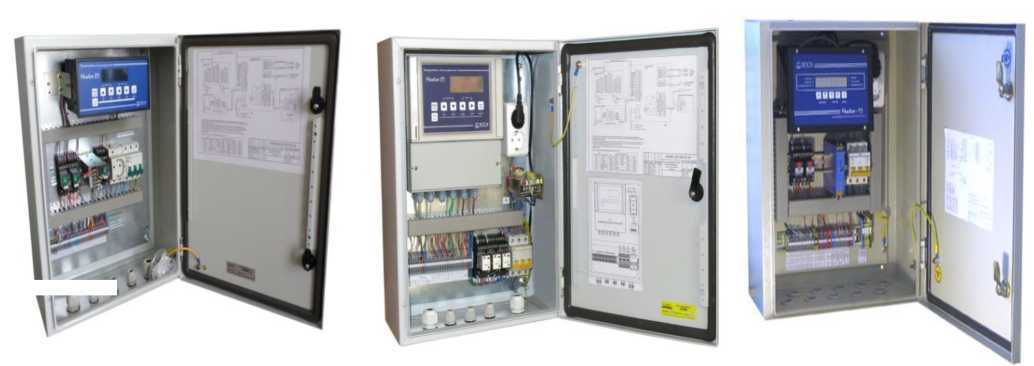

Общий вид электронного блока с ПВВ представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа и место нанесения знака поверки приведена на рисунке 3.

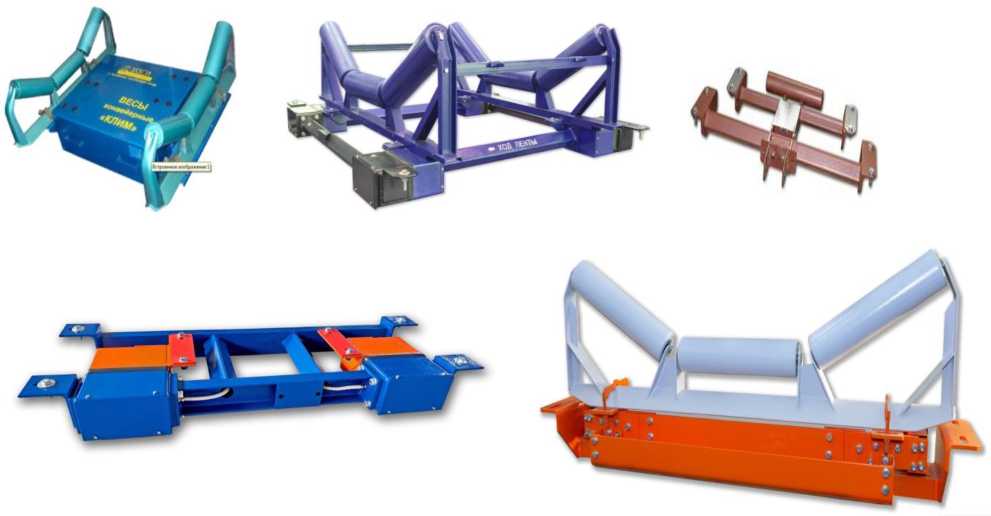

Рисунок 1 - Общий вид вариантов ГПУ весов

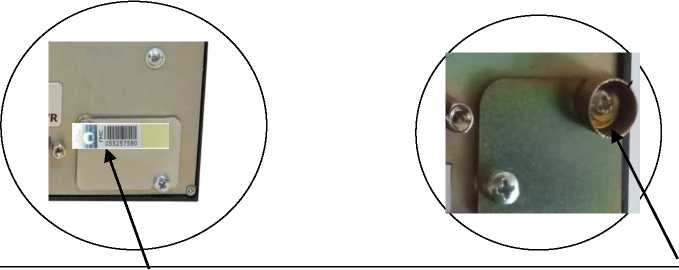

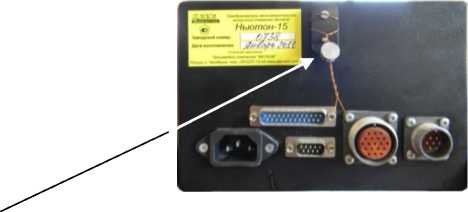

Рисунок 3 — Схема пломбировки от несанкционированного доступа

* btCKOM &^есы конвейерные автоматические непрерывного действия КЛИМ

^ЕН[ Модель: КЛИМ *К£Ш2|~КН1 I

Наименьшая линейная плотность (НмЛП):

Предел допускаемой погрешности:

Программное обеспечение

Программное обеспечение (ПО) ПВВ является встроенным, загружается изготовителем при выпуске из производства и не может быть изменено в процессе эксплуатации.

Посредством микропрограммы осуществляются функции математической обработки и индикации результатов измерений на дисплее ПВВ, управление режимами отображения измеряемых величин, настройка весов.

В весах предусмотрено ограничение доступа к изменению значений параметров и вызову служебных функций. Изменение значений параметров и вызов служебных функций не доступны без нарушения пломбировки ПВВ. Для защиты от несанкционированного доступа к режиму настройки используется переключатель на приборе и пломба, механически блокирующая возможность его переключения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные и версия ПО могут отображаться на дисплее ПВВ и приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
	«Ньютон - QUB»	«Ньютон-25»	«Ньютон-15»
Идентификационное наименование ПО	НЬЮТОН- QUB	НЬЮТОН-25	Н-15
Номер версии (идентификационный номер) ПО	не ниже V-01.XX*	не ниже V2.0	не ниже V2.0
Цифровой идентификатор ПО	-	-	-

*Обозначение версии метрологически незначимой части ПО: ХХ может принимать значения от 02 до 99

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	КЛИМ- 400	КЛИМ- 500	КЛИМ- 650	КЛИМ- 800	КЛИМ- 1000	КЛИМ- 1200	КЛИМ- 1400	КЛИМ- 1600	КЛИМ- 2000
Наибольшая линейная плотность ма-	5; 10;	2,5; 5,0;	5; 10; 20;	10; 20; 25;	25; 50;	25; 50; 80;	30; 80; 100;	100; 125;	100; 200;
териала (НЛП), кг/м	20; 25	10,0; 20,0;	25; 50; 63;	50; 80;	80; 100;	100; 125;	125; 160;	160; 200;	250; 355;
		25,0; 50,0	80; 100	100; 125;	125; 160;	160; 200;	200; 250;	250; 355;	400; 450;
				160	200; 250	250; 355;	355; 400;	400; 450;	500; 630;
						400	450; 500	500; 630	800; 1000;
									1250
Наименьшая линейная плотность			20 % наибольшей линейной плотности
материала (НмЛП), кг/м
Пределы допускаемой относитель-				±0,5; ±1,0; ±1,5; ±2,0
ной   погрешности   весов   по ГОСТ 30124-94, %
Непостоянство показаний ненагру-женных весов, не более, от пределов					0,3
допускаемой относительной погреш-
ности
Наименьший предел взвешивания	0,1 от массы, взвешенной в течение одного часа при наибольшей линейной плотности
(НмПВ), т
Примечание - значения пределов допускаемой		относительной погрешности для конкретного образца весов определяются при первичной
поверке (вводе в эксплуатацию).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Угол наклона конвейерной ленты, °, не более	20
Угол наклона боковых роликоопор весов, °, не более	30
Наибольшая скорость движения конвейерной ленты, м/с	5
Диапазон рабочих температур ГПУ, °С при использовании датчиков: - DEE, PST, ZS, SB, SQ, HSX, IL, U, AM, XCB - Column, Dual shear beam, Single shear beam, S beam, Z6, Н4; - RTN; - Bend beam, Н (кроме Н4), М, HBS, BS, BSS, Sierra, Т	от - 40 до + 40 от - 30 до + 40 от - 30 до + 50 от - 10 до + 40
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220*22 50±1
Потребляемая мощность, В^А, не более	30
Вероятность безотказной работы весов за 2 000 ч, не менее	0,96
Средний срок службы, лет, не менее	10

Таблица 5 - Габаритные размеры и масса

Модификация	Число грузоприёмных роликоопор	Габаритные размеры ГПУ без учёта роликоопор, мм, не более (Длина х Ширина х Высота)	Масса ГПУ без учёта роликоопор, кг, не более
КЛИМ-400	1	500 х 900 х 350	70
	2	1300 х 900 х 350	100
	3	2300 х 900 х 350	150
	4	3300 х 900 х 350	200
КЛИМ-500	1	500 х 1000 х 350	70
	2	1300 х 1000 х 350	100
	3	2300 х 1000 х 350	150
	4	3300 х 1000 х 350	200
КЛИМ-650	1	500 х 1100 х 350	70
	2	1300 х 1100 х 350	100
	3	2300 х 1100 х 350	150
	4	3300 х 1100 х 350	200
КЛИМ-800	1	500 х 1300 х 350	70
	2	1300 х 1300 х 350	100
	3	2300 х 1300 х 350	150
	4	3300 х 1300 х 350	200
КЛИМ-1000	1	500 х 1500 х 350	70
	2	1300 х 1500 х 350	100
	3	2300 х 1500 х 350	150
	4	3300 х 1500 х 350	200
КЛИМ-1200	1	500 х 1800 х 350	80
	2	1300 х 1800 х 350	120
	3	2300 х 1800 х 350	200
	4	3300 х 1800 х 350	250
КЛИМ-1400	1	500 х 2000 х 350	150
	2	1300 х 2000 х 350	200
	3	2300 х 2000 х 350	320
	4	3300 х 2000 х 350	400

Модификация	Число грузоприёмных роликоопор	Габаритные размеры ГПУ без учёта роликоопор, мм, не более (Длина х Ширина х Высота)	Масса ГПУ без учёта роликоопор, кг, не более
КЛИМ-1600	1	500 х 2200 х 350	170
	2	1300 х 2200 х 350	230
	3	2300 х 2200 х 350	380
	4	3300 х 2200 х 350	460
КЛИМ-2000	1	500 х 2800 х 350	200
	2	1300 х 2800 х 350	280
	3	2300 х 2800 х 350	400
	4	3300 х 2800 х 350	560

Знак утверждения типа

наносятся нестираемым способом на маркировочную табличку, закрепленную на ГПУ а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность весов

Наименование	Обозначение	Количество
Весы конвейерные автоматические непрерывного действия в сборе:	КЛИМ	1 шт.
- ГПУ		1 шт.
- датчики весоизмерительные тензорезисторные*		до 8* шт.
- блок электронный		1 шт.
- датчик скорости**		1 шт.
Руководство по эксплуатации	КЛИМ-ХХХ.ХХХ.ХХХ-ХХ РЭ	1 шт.
Паспорт	КЛИМ-ХХ.ХХХ.ХХХ ПС	1 шт.
Комплект соединительных кабелей		1 комплект
* Количество и тип датчиков определяется конструкцией весов и требованиями заказчика **Датчик может отсутствовать

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования;

ТУ 4274-001-45627446-08 Весы конвейерные автоматические непрерывного действия «КЛИМ». Технические условия.

Изготовители

Общество с ограниченной ответственностью «ВЕСКОМ» (ООО «ВЕСКОМ»)

ИНН 7451062563

Адрес: 454047, г. Челябинск, ул. Цвиллинга, д. 55А, оф. 23

Тел/факс: (351) 237-13-44, 268-41-52

E-mail:mail@ves-com.com

Общество с ограниченной ответственностью Торговый Дом «ВЕСКОМ» (ООО ТД «ВЕСКОМ»)

ИНН 7447110630

Адрес: 454047, г. Челябинск, ул. Механическая, д. 26

Тел.(351) 237-13-44, (351) 268-41-52

Общество с ограниченной ответственностью «МЕРА» (ООО «МЕРА») ИНН 7451062563

Адрес: 454091, г. Челябинск, ул. Цвиллинга, д. 55А

Тел.(351) 237-13-44, (351) 268-41-52

Испытательный центр

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Тел.: (343) 350-26-18 факс: (343) 350-20-39

Е-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

в части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» марта 2024 г. № 699

Лист № 1 Регистрационный № 67466-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Державинской СЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Державинской СЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

Измерительные каналы (ИК) АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер под управлением гипервизора VMware на базе закрытой облачной системы (сервер), программный комплекс (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера, где производится сбор и хранение результатов измерений.

На втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Один раз в сутки сервер автоматически формирует файл отчета с результатами измерений в xml-формате и передает его по электронной почте во внешние организации. Передача файла с результатами измерений в xml-формате, подписанного электронной подписью (ЭП) субъекта оптового рынка электроэнергии (ОРЭ), в программно-аппаратный комплекс (ПАК) АО «АТС» производится с АРМ субъекта ОРЭ.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU). Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в час. Корректировка часов сервера производится независимо от величины расхождения. Сравнение показаний часов счетчиков с часами сервера осуществляется не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ Державинской СЭС наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 5600009700 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программный комплекс (ПК) «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПК «Энергосфера» указаны в таблице 1.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их метрологические характеристики приведены в таблице 2. Основные технические характеристики АИИС КУЭ приведены в таблице 3.

Таблица 2 — Состав ИК АИИС КУЭ

Наименование объекта и номер точки измерений		Состав ИК				Метрологические характеристики ИК
		ТТ	ТН	Счетчик	Сервер / УСВ	Вид электроэнергии	Границы допускаемой основной относительной погрешности, (±S) %	Границы допускаемой относительной погрешности в рабочих условиях, ±5) %
1	Оренбургская СЭС-5, КРУ 10 кВ, 1 с.ш., яч. 105	ТОЛ-СЭЩ-10 400/5 Кл. т. 0,5S Рег. № 5162312	НАЛИ- СЭЩ-10 10000/100 Кл. т. 0,5 Рег. № 51621-12	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697 12		активная	1,3	3,3
	Оренбургская СЭС-5, КРУ 10 кВ, 2 с.ш., яч. 205	ТОЛ-СЭЩ-10 400/5	НАЛИ- СЭЩ-10 10000/100 Кл. т. 0,5 Рег. № 51621-12	СЭТ- 4ТМ.03М.01	СВ-3, Рег. № 84823-22	реактивная	2,5	5,6
2		Кл. т. 0,5S Рег. № 5162312		Кл. т. 0,5S/1 Рег. № 36697 12
	Державинская СЭС, БМИУ 1, ТСН-1	ТОП-0,66 30/5		СЭТ- 4ТМ.03М.09
3		Кл. т. 0,5S Рег. № 47959-	-	Кл. т. 0,5S/1 Рег. № 36697-
		16		12	VMware / У
	Державинская СЭС, БМИУ 2, ТСН-2	ТОП-0,66 30/5		СЭТ- 4ТМ.03М.09		активная	1,0	3,3
4		Кл. т. 0,5S Рег. № 47959-	-	Кл. т. 0,5S/1 Рег. № 36697-		реактивная
		16		12			2,1	5,5
		ТОП-0,66		СЭТ-
	Державинская	30/5		4ТМ.03М.09
5	СЭС, БМИУ 3,	Кл. т. 0,5S	-	Кл. т. 0,5S/1
	ТСН-3	Рег. № 47959-		Рег. № 36697-
		11		12
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в ра-								±5
бочих условиях относительно шкалы времени UTC(SU), с

Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3 Погрешность в рабочих условиях указана для силы тока 2 % от 1ном; cos9 = 0,8инд.

Продолжение таблицы 2__________________________________________________________

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО. Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	5
Нормальные условия: параметры сети: напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности, cosф	от 0,8 до 1,0
частота, Гц	от 49,8 до 50,2
температура окружающей среды: в месте расположения ТТ и ТН, °С	от +10 до +30
в месте расположения счетчиков, °С	от +5 до +30
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УСВ: среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	160000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях,
сут, не менее	113
при отключении питания, лет, не менее	40
для сервера: хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания и устройства АВР;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий счетчиков и сервера фиксируются факты: параметрирования;

пропадания напряжения; коррекции времени.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электроэнергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электроэнергии;

сервера.

Возможность коррекции шкалы времени в:

счетчиках электроэнергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений (функция автоматизирована);

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока опорные	ТОП-0,66	9
Трансформаторы тока	ТОЛ-СЭЩ-10	6
Трансформаторы напряжения трехфазной антирезонансной группы	НАЛИ-СЭЩ-10	2
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	5
Устройство синхронизации времени	УСВ-3	1
Сервер	VMware	1
Программное обеспечение	ПК «Энергосфера»	1
Методика поверки	—	1
Формуляр	5600009700.ДРЖ-СЭС-Э-АИИСКУЭ-ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ Державинской СЭС», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Общество с ограниченной ответственностью     «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

E-mail: info@prosoftsystems.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: info@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: +7 (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» марта 2024 г. № 699

Лист № 1 Регистрационный № 72893-18 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магнитометры ИОН-3701

Назначение средства измерений

Магнитометры ИОН-3701 (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.

Описание средства измерений

Принцип действия магнитометров основан на измерении магнитной индукции магнитного поля с помощью измерительных преобразователей Холла, преобразующих каждую из трёх взаимно-перпендикулярных компонент вектора магнитной индукции (Вх, Ву, Bz) в электрический сигнал, пропорциональный значению этой компоненты. Определение значения модуля вектора магнитной индукции осуществляется расчётным путём по результатам измерений трёх взаимно-перпендикулярных его компонент по формуле:

В2+в_у²+в|.                             (1)

Конструктивно магнитометры представляют собой портативный прибор, состоящий из электронного блока и подключаемого к нему с помощью гибкого кабеля датчика.

Электронный блок включает в себя электрическую схему, обеспечивающую обработку сигналов с подключаемого датчика и индикацию результата измерений на графическом дисплее. Магнитометр выпускается в исполнениях ИОН-3701 и ИОН-3701 «Север» для эксплуатации при отрицательных температурах, который отличается от стандартного ИОН-3701 маркировкой «Север» на маркировочной этикетке на задней панели электронного блока и OLED-дисплеем (светящиеся символы на тёмном фоне). Магнитометр может комплектоваться различными датчиками:

• - датчики на 50 и 200 мТл содержат в себе два 3-х компонентных измерительных

преобразователя Холла: основной, расположенный в переднем конце корпуса на расстоянии 4 мм от поверхности торца датчика, и вспомогательный, расположенный у выхода кабеля. Расстояние между чувствительными элементами преобразователей -   105 мм.

Вспомогательный преобразователь предназначен для компенсации однородных магнитных полей, таких, как магнитное поле Земли.

• - датчик на 1600 мТл содержит в себе один однокомпонентный преобразователь Холла, расположенный в переднем конце корпуса на расстоянии 4 мм от поверхности торца датчика. Магниточувствительная ось преобразователя Холла перпендикулярна широкой плоскости датчика.

Датчики на 50 и 200 мТл могут работать в двух режимах: с компенсацией и без компенсации однородных магнитных полей. Магнитометры позволяют индицировать измеренные значения в следующих единицах: мТл, мкТл, Гс, Э, А/см, кА/м, А/м.

Магнитометры имеют следующие режимы вывода показаний на индикатор:

• - модуль вектора индукции магнитного поля,

• - компоненты вектора магнитной индукции,

• - максимум модуля вектора магнитной индукции.

Управление режимами работы магнитометров и передача измерительной информации может осуществляться через интерфейс USB.

Заводской номер в цифровом формате наносится на маркировочную этикетку на задней панели электронного блока вручную, при помощи маркера.

Внешний вид магнитометров с указанием места нанесения знака утверждения типа и заводского номера приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

наклейки

наклеек

Места нанесения пломбировочных

ИЗМЕРИТЕЛЬ ОСТАТОЧНОЙ НАМАГНИЧЕННОСТИ

Общий вид пломбировочной

НПП «Электронные прибора

Рисунок 2 - Датчики на 50 (200) мТл, 1600 мТл; Схема пломбировки от несанкционированного доступа

Программное обеспечение

Магнитометры имеют встроенное программное обеспечение (ПО) - внутреннюю программу микропроцессора для обеспечения нормального функционирования магнитометров. ПО реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) магнитометров предприятием-изготовителем и не может быть изменена пользователем, корпуса магнитометров опломбированы.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	не ниже 1.00

Метрологические и технические характеристики

Метрологические и основные технические характеристики магнитометров представлены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений магнитной индукции постоянного магнитного поля, мТл с 3-осевым датчиком 50 мТл с 3-осевым датчиком 200 мТл c 1-осевым датчиком 1600 мТл	от 0,1 до 50 от 0,1 до 200 от 0,1 до 1600
Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля, мТл	±(0,03-В + 0,02)
Примечание В - измеренное значение магнитной индукции, мТл

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока от аккумуляторной батареи, В	от 2,2 до 3,2
Напряжение питания от внешнего источника питания (через разъём USB), В	от 4,5 до 5,5
Потребляемая мощность, мВт: - при уровне подсветки 50 %	80
- без подсветки индикатора	20
Типовое время работы ИОН-3701 от аккумуляторной батареи, ч: - без подсветки, не менее	300
- при уровне подсветки 50 %, не менее	80
Типовое время работы ИОН-3701 исполнение «Север» от аккумуляторной батареи, ч: - при комнатной температуре	50
-при температуре -30 °С	35
Габаритные размеры, мм, не более: - электронного блока (длина х ширина х высота)	113х75х27
- 3-осевые датчики 50 и 200 мТл (диаметр х длина)	8х160
- 1-осевой датчик 1600 мТл (высота х ширина х длина)	3х7,5х160
Масса, г, не более: - электронного блока (без элементов питания)	100
- датчика 50, 200 или 1600 мТл	45
Рабочие условия применения: Для исполнения ИОН-3701: - температура окружающего воздуха, °С	от +5 до +45
- относительная влажность окружающего воздуха, %	до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Для исполнения ИОН-3701 «Север»: - температура окружающего воздуха, °С	от -40 до +50
- относительная влажность окружающего воздуха, %	до 80
- атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

наносится на заднюю панель электронного блока по технологии изготовителя и на последнем листе руководства по эксплуатации 4276-001-33865949-2017 РЭ типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Магнитометр ИОН-3701 в составе: - блок электронный - датчик с кабелем	-	1 шт. 1 шт.1'
Магнитометр ИОН-3701. Руководство по эксплуатации	4276-001-33865949-2017 РЭ	1 экз.
Примечание Х) Количество датчиков определяется заказом (от 1 до 3 шт.)

Сведения о методиках (методах) измерений

приведены в разделе «Работа с прибором» документа 4276-001-33865949-2017 РЭ «Магнитометр ИОН-3701. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;

ГОСТ 22261-94 Средства измерений электрических и магнитных измерений. Общие технические условия;

Магнитометр ИОН-3701. Технические условия. ТУ 4276-001-33865949-2012.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Электронные приборы» (ООО НПП «Электронные приборы»)

ИНН 1663000938

Адрес: 423809, республика Татарстан, г. Набережные Челны, пр. Раиса Беляева, д. 30, корп. 5, оф. 48

Телефон (факс): +7 (8552) 39-71-86; 36-71-86

Web-сайт: www.npp-pribor.ru

E-mail: info@npp-pribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

Е-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» марта 2024 г. № 699

Лист № 1 Регистрационный № 88232-23 Всего листов 24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты GS

Назначение средства измерений

Барьеры искрозащиты GS (далее - барьеры) предназначены для преобразований входных аналоговых сигналов в виде силы и напряжения постоянного тока, сигналов в виде частоты, сигналов в виде электрического сопротивления постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления из взрывоопасной зоны в электрические выходные сигналы силы и напряжения постоянного тока и передачи этих сигналов, в том числе по протоколу HART или в цифровой вид, в безопасную зону, обеспечивая искробезопасные электрические параметры устройств.

Описание средства измерений

Принцип действия барьеров основан на преобразовании входных аналоговых сигналов в виде электрического сопротивления, силы и напряжения постоянного тока, их измерении, обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов силы постоянного тока.

Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания. Барьеры выполнены в искробезопасном исполнении.

Барьеры обеспечивают гальваническое разделение цепей питания, входных и выходных цепей.

Барьеры выпускаются в модификациях GS8531-EX, GS8532-EX, GS8535-EX, GS8536-

EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572- EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576- EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577- EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247- EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX, отличающихся друг от друга характеристиками и функциональным назначением преобразователей.

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

Знак утверждения типа на барьеры не наносится.

Общий вид барьеров с указанием места нанесения серийного номера представлен на рисунках 1-4.

Рисунок 1 - Общий вид барьеров с указанием места нанесения серийного номера (Модификации GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX)

Рисунок 2 - Общий вид барьеров (Модификации GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC)

п

I

Место нанесения серийного номера

Рисунок 3 - Общий вид барьеров с указанием места нанесения серийного номера (Модификации GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC)

(I - Место нанесения серийного номера если ширина корпуса 12,5 мм; II - Место нанесения серийного номера если ширина корпуса 17,5мм)

Место нанесения серийного номера

Рисунок 4 - Общий вид барьеров с указанием места нанесения серийного номера (Модификации GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589- EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272- EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM)

Программное обеспечение

Программное обеспечение (далее - ПО) барьеров (только для модификаций: GS8555-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.AM, GS8247-EX.MR, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4072-EX) является встроенным и метрологически значимым. Конструкция барьеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики барьеров нормированы с учетом влияния встроенного ПО. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Высокий»

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Лист № 6

Всего листов 24 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация	Назначение	Количество входов и выходов	Диапазоны входного сигнала	Диапазоны выходного сигнала	Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) основной погрешности преобразований, %	Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, %
1	2	3	4	5	6	7
GS8531-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 4 до 20 мА	от 4 до 20 мА	±0,4	±0,01
GS8532-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 4 до 20 мА	от 4 до 20 мА	±0,4	±0,01

1	2	3	4	5	6	7
GS8535-EX	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8536-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8547-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8549-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS8567-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8568-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8589-EX.11	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8589-EX.22	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8572-EX.TC	Преобразование сигналов преобразователей термоэлектрических1)	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8572-EX.SIL.TC	Преобразование сигналов преобразователей термоэлектрических1)	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01
GS8576-EX.TC	Преобразование сигналов преобразователей термоэлектрических1)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8576-EX.SIL.TC	Преобразование сигналов преобразователей термоэлектрических1)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8577-EX.TC	Преобразование сигналов преобразователей термоэлектрических1)	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 4 до 20 мА	±0,1	±0,01
GS8578-EX.TC	Преобразование сигналов преобразователей термоэлектрических1)	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 4 до 20 мА	±0,1	±0,01
GS8579-EX.TC	Преобразование сигналов преобразователей термоэлектрических1)	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8572-EX.RTD	Преобразование сигналов термопреобразователей сопротивления2)	1 вход 1 выход	Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8572-EX.R	Преобразование сигналов потенциометра	1 вход 1 выход	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8572- EX.SIL.RTD	Преобразование сигналов термопреобразователей сопротивления2)	1 вход 1 выход	Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01
GS8576-EX.RTD	Преобразование сигналов термопреобразователей сопротивления2)	1 вход 2 выхода	Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8576-EX.R	Преобразование сигналов потенциометра	1 вход 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8576- EX.SIL.RTD	Преобразование сигналов термопреобразователей сопротивления2)	1 вход 2 выхода	Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8577-EX.RTD	Преобразование сигналов термопреобразователей сопротивления2)	1 вход 1 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА	±0,1	±0,01
GS8578-EX.RTD	Преобразование сигналов термопреобразователей сопротивления2)	2 входа 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА	±0,1	±0,01
GS8579-EX.RTD	Преобразование сигналов термопреобразователей сопротивления2)	2 входа 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8579-EX.R	Преобразование сигналов потенциометра	2 входа 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8555-EX	Преобразование сигналов частоты	1 вход 2 выхода	от 0,1 до 100000 Гц	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В	±0,1	±0,01

1	2	3	4	5	6	7
GS5035-EX	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5036-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5038-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5045-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS5067-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5071-EX	Преобразование сигналов термопреобразователей сопротивления2)	1 вход 1 выход	Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5072-EX	Преобразование сигналов преобразователей термоэлектрических1)	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5076-EX	Преобразование сигналов термопреобразователей сопротивления2)	1 вход 2 выход	Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
GS5079-EX	Преобразование сигналов термопреобразователей сопротивления2)	2 входа 2 выхода	Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5076-EX.TC	Преобразование сигналов преобразователей термоэлектрических1)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5079-EX.TC	Преобразование сигналов преобразователей термоэлектрических1)	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8247-EX.AMR	Преобразование с развязкой выходного сигнала	1 вход 4 выхода	от 4 до 20 мА	от 4 до 20 мА 16 бит	±0,1	±0,01
GS8247-EX.AR	Преобразование с развязкой выходного сигнала	1 вход 3 выхода	от 4 до 20 мА	от 4 до 20 мА	±0,1	±0,01

1	2	3	4	5	6	7
GS8247-EX.MR	Преобразование входного сигнала в цифровой вид	1 вход 3 выхода	от 4 до 20 мА	16 бит	±0,1	±0,01
GS8247-EX.AM	Преобразование с развязкой выходного сигнала и в цифровой вид	1 вход 2 выхода	от 4 до 20 мА	от 4 до 20 мА 16 бит	±0,1	±0,01
GS8272-EX.AMR	Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)	1 вход 4 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 4 до 20 мА 16 бит	±0,1	±0,01
GS8272-EX.AR	Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)	1 вход 3 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 4 до 20 мА 16 бит	±0,1	±0,01

1	2	3	4	5	6	7
GS8272-EX.MR	Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)	1 вход 3 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразователей сопротивления (См. таблицу 4)	16 бит	±0,1	±0,01
GS8272-EX.AM	Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 4 до 20 мА and RS-485	±0,1	±0,01
GS4044-EX	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS4045-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS4046-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS4067-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS4072-EX	Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразователей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
1) Типы преобразователей термоэлектрических и их характеристики приведены в таблице 3. 2) Типы термопреобразователей сопротивления, подключаемых по трехпроводной схеме, и их характеристики приведены в таблице 4.
1) Для термопреобразователей сопротивления максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения) 2) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 0,2 °C; 3) При подключении термоэлектрического преобразователя типа B диапазон температуры должен быть больше +680 °C для обеспечения нормированных характеристик. 4) При подключении термоэлектрического преобразователя типа S, точность преобразований температуры составляет ±0,6 % при измерении температуры ниже 10 °C. 5) Сигнал в виде напряжения постоянного тока (мВ) необходимо настроить, поэтому, когда входной сигнал представляет собой сигнал термоэлектрический преобразователь или напряжение постоянного тока, вход по умолчанию - термоэлектрический преобразователь.

Таблица 3 - Характеристики преобразователей термоэлектрических

Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001	Диапазон измерений температуры, °С
T	от -200 до +400
E	от -200 до +900
J	от -200 до +1200
K	от -200 до +1372
N	от-200 до +1300
R	от-40 до +1768
S	от -40 до +1768
B	от +320 до +1820
L	от -200 до +800

Таблица 4 - Характеристики термопреобразователей сопротивления

Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009	Диапазон измерений температуры, °С
Pt100	от -200 до +850
Pt1000	от -200 до +300
50М	от -50 до +150
100М	от -50 до +150

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Напряжение питания постоянного тока, В - для модификаций GS8577-EX.RTD, GS8578-EX.RTD, GS8577-EX.TC, GS8578-EX.TC	от 12 до 30
- для модификаций GS8531-EX, GS8532-EX	от 20 до 30
- для модификаций GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX	от 20 до 35
Потребляемая мощность, Вт, не более:	2

1	2
Габаритные размеры (ширинахвысотахглубина), мм, не более: - для модификаций GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM	118,9Х106,0Х17,5
- для модификаций GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC	114,5x99,0x17,5
- для модификаций GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX	114,0x103,6x15,8
Масса, кг, не более	0,15
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, %	от +10 до +30 от 10 до 90
Рабочие условия измерений: - температура окружающей среды, °C	от -20 до +60

1	2
Маркировка взрывозащиты: - для модификаций GS8535-EX, GS8536-EX, GS8555-EX, GS8568-EX, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX	[Ex ia Ga] IIC [Ex ia Da] IIIC
- для модификаций GS8549-EX	[Ex ia Ga] IIB [Ex ia Da] IIIC
- для модификаций GS8547-EX, GS8567-EX, GS8572-EX.RTD, GS8572- EX.TC, GS8572-EX.R	[Ex ia Ga] IIC X [Ex ia Da] IIIC X [Ex ia Ma] I X 2Ex ec IIC T4 Gc X
- для модификаций GS8531-EX, GS8532-EX	[Ex ib Gb] IIC [Ex ib Db] IIIC
Средняя наработка на отказ, ч	176000
Средний срок службы, лет	20

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на барьеры не предусмотрено.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Барьер искрозащиты GS	.1)	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.
1) Обозначение изменяется в зависимости от модификации.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Подключения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

«Барьеры искрозащиты GS. Стандарт предприятия».

Правообладатель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай

Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing Development Park, Shanghai, P.R.China

Телефон: +86-021-6451 3350

E-mail: chenzhu@chenzhu-inst.com

Web-сайт: https://en.chenzhu-inst.com/

Изготовитель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай

Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing

Development Park, Shanghai, P.R.China

Телефон: +86-021-6451 3350

E-mail: chenzhu@chenzhu-inst.com

Web-сайт: https://en.chenzhu-inst.com/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

в части вносимых изменений

Общество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ»)

Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21

Адрес места осуществления деятельности: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, помещ. I, ком. 2, 3, 3а, 3б (оф. 818)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314471.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» марта 2024 г. № 699

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры АР20ХХ

Назначение средства измерений

Акселерометры АР20ХХ (далее - акселерометр) предназначены для измерений вибрационных и ударных ускорений.

Описание средства измерений

Принцип действия акселерометров основан на генерации электрического сигнала, пропорционального воздействующему ускорению.

В конструкции акселерометров использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный унифицированный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока. Акселерометр АР2017 имеет кварцевый чувствительный элемент, работающий по компрессионной схеме.

В зависимости от диапазонов измерений и конструктивных особенностей акселерометры выпускаются в нескольких модификациях. Каждая модификация может иметь несколько исполнений, отличающихся номинальным значением коэффициента преобразования, типом соединителя и способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав. Все модификации акселерометров могут быть выполнены в матовом или глянцевом исполнении корпуса.

Акселерометры могут поддерживать технологию опроса TEDS (Transducer Electronic Data Sheet), обеспечивающую возможность автоматического определения его типа и технических характеристик в соответствии со стандартом IEEE P1451.4.

Маркировка акселерометров, включая заводской номер, состоящий из арабских цифр, наносится на корпус методом лазерной гравировки. Нанесение знака поверки на акселерометры не предусмотрено.

Конструктивные особенности акселерометров приведены в таблице 1.

Внешний вид акселерометров приведен на рисунках 1 и 2.

Пломбирование акселерометров не предусмотрено.

Структура обозначения акселерометров (символы «Х» могут отсутствовать):

АР20	ХХ-	ХХ-	ХХ-	Х Т - поддержка технологии опроса TEDS; N - нормированный коэффициент преобразования ±2 %
			индекс исполнения
		значение коэффициента преобразования, мВ/g (до четырех символов)
	индекс модификации (до трех символов)

Таблица 1 - Конструктивные особенности акселерометров

Наименование модификации	Номинальное значение коэффициента преобразования, мВ/(м-с-2)	Количество измерительных осей	Способ крепления	Наличие электрической изоляции	Тип соединителя
АР2006-ХХ				нет	AR03 (10-32 UNF)
АР2006-ХХ-01	500; 50	1	шпилька М5	да	кабельный вывод
АР2006-ХХ-02					металлорукав
АР2017	0,1	1	резьбовой хвостовик М5	нет	кабельный вывод
АР2018-ХХ	0,05; 0,1; 0,2	1	резьбовой хвостовик М6	нет	AR03 (10-32 UNF)
АР2019	0,05	1	клеевой	нет	кабельный вывод
АР2022-ХХ	0,2; 1	3	резьбовой хвостовик М5	нет	кабельный вывод
АР2028-ХХ					BNC
АР2028-ХХ-01	1; 3; 5; 10			нет	AR03 (10-32 UNF)
АР2028-ХХ-02		1	шпилька М6		кабельный вывод
АР2028В	3			да	AR0701(5/8-24 UNF)
АР20281					Вилка РС4-ТВ
АР2029-ХХ	1; 10	1	клеевой	нет	AR03 (10-32 UNF)
АР2029-ХХ-01
АР2030-ХХ	0,3; 1	1	клеевой	нет	кабельный вывод
АР2031-ХХ	0,1; 0,3; 1	1	резьбовой хвостовик М5	нет	кабельный вывод
АР2034-ХХ					AR0201 (М3)
АР2034-ХХ-01	0,3; 1; 3	1	шпилька М3	нет	токовыводы
АР2034-ХХ-02					AR0201 (М3)
АР2037-ХХ					AR03 (10-32 UNF)
АР2037-ХХ-01	0,1; 0,2; 1; 5;	1	шпилька М5	нет	кабельный вывод
АР2037-ХХ-02	10; 50				AR03 (10-32 UNF)
АР2037-ХХ-03					кабельный вывод
АР2038-ХХ	1; 10; 50; 100	3	винт М5	нет	кабельный вывод
АР2038Р-ХХ					AR0901 (М6х0,5)
АР2039-ХХ	1; 5; 10	3	винт М5	да	AR1601 (1/4-28 UNF)
АР2043-ХХ					AR0901 (М6х0,5)
АР2043-ХХ-01	1; 3; 5; 10	3	шпилька М5	нет	AR1601 (1/4-28 UNF)
АР2043-ХХ-02					кабельный вывод
АР2045-ХХ					AR0901 (М6х0,5)
АР2045-ХХ-01	0,1; 1; 10	3	шпилька М5	нет	AR1601 (1/4-28 UNF)
АР2045-ХХ-02					кабельный вывод
АР2046-ХХ					AR0901 (М6х0,5)
АР2046-ХХ-01	100	3	шпилька М5	нет	AR1601 (1/4-28 UNF)
АР2046-ХХ-02					кабельный вывод
АР2078-ХХ	1; 10	1	шпилька М5	да	кабельный вывод
АР2081-ХХ	1; 10	3	3 винта М3	нет	кабельный вывод
АР2082М-ХХ	10; 50; 100	3	шпилька М5	нет	AR0901 (М6х0,5)
АР2083	1	3	3 винта М3	нет	AR0901 (М6х0,5)
АР2098-ХХ					BNC
АР2098-ХХ-01	3; 10; 50	1	шпилька М5	нет	AR03 (10-32 UNF)
АР2098-ХХ-02					кабельный вывод

Продолжение таблицы 1

Наименование модификации	Номинальное значение коэффициента преобразования, мВ/(м-с2)	Количество измерительных осей	Способ крепления	Наличие электрической изоляции	Тип соединителя
АР2099-ХХ	10; 50; 100	1	шпилька М5	нет	AR03 (10-32 UNF)
АР2099-ХХ-01
АР2099-ХХ-02					кабельный вывод
АР2099-ХХ-03

Рисунок 2 - Внешний вид акселерометров

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений амплитуды ускорения, м/с2: - для АР20ХХ-0,5-ХХ, АР2019	от 1 до 100000
- для АР20ХХ-1-ХХ, АР2017	от 1 до 50000
- для АР20ХХ-2-ХХ	от 1 до 25000
- для АР20ХХ-3-ХХ	от 1 до 16000
- для АР20ХХ-10-ХХ, АР2083	от 0,1 до 5000
- для АР20ХХ-30-ХХ, АР2028В, АР20281	от 0,1 до 1600
- для АР20ХХ-50-ХХ	от 0,1 до 1000
- для АР20ХХ-100-ХХ	от 0,1 до 500
- для АР20ХХ-500-ХХ	от 0,1 до 100
- для АР20ХХ-1000-ХХ, АР2046	от 0,1 до 50
- для АР20ХХ-5000-ХХ	от 0,1 до 10

Продолжение таблицы 2

Наименование характеристики	Значение
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м-с-2):
- для АР20ХХ-0,5-ХХ, АР2019	0,05
- для АР20ХХ-1-ХХ, АР2017	0,1
- для АР20ХХ-2-ХХ	0,2
- для АР20ХХ-3-ХХ	0,3
- для АР20ХХ-10-ХХ, АР2083	1
- для АР20ХХ-30-ХХ, АР2028В, АР20281	3
- для АР20ХХ-50-ХХ	5
- для АР20ХХ-100-ХХ	10
- для АР20ХХ-500-ХХ	50
- для АР20ХХ-1000-ХХ, АР2046	100
- для АР20ХХ-5000-ХХ	500
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:
- для исполнений АР20ХХ-ХХ-ХХ-Х	±10
- для исполнений АР20ХХ-ХХ-ХХ-№	±2
Нелинейность амплитудной характеристики, %:
- от минимального измеряемого ускорения до 300 м/с2 включ.	±1,0
- от 300 до 1200 м/с2 включ. для АР2018-ХХ, АР2037-ХХ-ХХ*,
АР2043-ХХ-ХХ	±1,5
- от 300 м/с2 до максимального измеряемого ускорения (кроме
АР2018-ХХ, АР2037-ХХ-ХХ*, АР2043-ХХ-ХХ)	±4,0
- от 1200 м/с2 до максимального измеряемого ускорения для АР2018-
ХХ, АР2037-ХХ-ХХ*, АР2043-ХХ-ХХ	±4,0
Рабочий диапазон частот, Гц: - для АР2006-ХХ-ХХ
- диапазон А	от 0,1 до 3800
- диапазон В	от 0,1 до 2000
- диапазон C	от 10 до 600
- для АР2017
- диапазон А	от 2 до 20000
- диапазон В	от 10 до 15000
- диапазон C	от 20 до 5000
- для АР2018-ХХ
- диапазон А	от 2 до 20000
- диапазон В	от 5 до 20000
- диапазон C	от 5 до 6000
- для АР2019
- диапазон А	от 5 до 20000
- диапазон В	от 20 до 20000
- для АР2022-ХХ
- диапазон А	от 5 до 20000
- диапазон В	от 15 до 20000
- для АР2028-ХХ-ХХ
- диапазон А	от 0,4 до 12000
- диапазон В	от 0,5 до 10000
- диапазон C	от 15 до 3000

Продолжение таблицы 2

Наименование характеристики	Значение
Рабочий диапазон частот, Гц: - для АР2028В, АР20281
- диапазон А	от 0,4 до 10000
- диапазон В	от 0,5 до 8000
- диапазон C	от 15 до 2500
- для АР2029-ХХ-ХХ
- диапазон А	от 0,5 до 20000
- диапазон В	от 2 до 12000
- диапазон C	от 15 до 4000
- для АР2030-ХХ, АР2031-ХХ
- диапазон А	от 0,5 до 20000
- диапазон В	от 1 до 18000
- диапазон C	от 10 до 5000
- для АР2034-ХХ-ХХ
- диапазон А	от 0,4 до 20000
- диапазон В	от 0,5 до 20000
- диапазон C	от 10 до 5000
- для АР2037-ХХ-ХХ
- диапазон А	от 0,3 до 20000
- диапазон В	от 0,5 до 15000
- диапазон C	от 5 до 5000
- для АР2038-ХХ, АР2038Р-ХХ
- диапазон А	от 0,3 до 14000
- диапазон В	от 0,5 до 10000
- диапазон C	от 10 до 5000
- для АР2039-ХХ
- диапазон А	от 0,4 до 8000
- диапазон В	от 0,5 до 5000
- диапазон C	от 15 до 1500
- для АР2043-ХХ-ХХ
- диапазон А	от 0,6 до 18000
- диапазон В	от 2 до 10000
- диапазон C	от 5 до 5000
- для АР2045-ХХ-ХХ
- диапазон А	от 0,7 до 20000
- диапазон В	от 2 до 10000
- диапазон C	от 10 до 5000
- для АР2046-ХХ-ХХ
- диапазон А	от 0,5 до 16000
- диапазон В	от 2 до 10000
- диапазон C	от 10 до 3000
- для АР2078-ХХ
- диапазон А	от 0,5 до 20000
- диапазон В	от 1 до 15000
- диапазон C	от 15 до 3000
- для АР2081-ХХ
- диапазон А	от 0,4 до 14000
- диапазон В	от 0,5 до 10000
- диапазон C	от 12 до 2500

Продолжение таблицы 2

Наименование характеристики	Значение
Рабочий диапазон частот, Гц: - для АР2082М-ХХ
- диапазон А	от 0,4 до 16000
- диапазон В	от 0,5 до 10000
- диапазон C	от 10 до 3000
- для АР2083
- диапазон А	от 0,5 до 14000
- диапазон В	от 1 до 10000
- диапазон C	от 15 до 2500
- для АР2098-ХХ-ХХ
- диапазон А	от 0,4 до 20000
- диапазон В	от 0,5 до 12000
- диапазон C	от 10 до 3500
- для АР2099-ХХ-ХХ
- диапазон А	от 0,4 до 14000
- диапазон В	от 0,5 до 10000
- диапазон C	от 10 до 3000
Неравномерность частотной характеристики в диапазоне, %:
- диапазон А	±45
- диапазон В	±12,5
- диапазон С	±4,0
Частота установочного резонанса в осевом направлении, кГц, не менее:
- для АР2006-ХХ-ХХ	7
- для АР2017, АР2037-ХХ-ХХ, АР2078-ХХ	45
- для АР2018-ХХ, АР2019, АР2022-ХХ, АР2034-ХХ-ХХ, АР2045-ХХ-ХХ	60
- для АР2028-ХХ, кроме АР2028В, АР20281	30
- для АР2081-ХХ, АР2082М-ХХ, АР2083, АР2099-ХХ-ХХ	30
- для АР2028В, АР20281	25
- для АР2029-ХХ-ХХ, АР2030-ХХ, АР2031-ХХ	55
- для АР2038Х-ХХ, АР2043-ХХ-ХХ, АР2046-ХХ-ХХ, АР2098-ХХ-ХХ	36
- для АР2039-ХХ	15
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %:
- диапазон B	±15
- диапазон С, при измерении ускорения до 300 м/с2 (до 1200 м/с2 для
АР2018-ХХ, АР2037-ХХ-ХХ*, АР2043-ХХ-ХХ) включ.	±5
Относительный коэффициент поперечного преобразования, %, не более	5
Коэффициент влияния температуры окружающего воздуха, %/°С	±0,2
Коэффициент влияния переменного магнитного поля, м^с-2/(Л^м-1), не более	1-10-3
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25
- относительная влажность воздуха, %	до 80
* - кроме модификации АР2037-500-ХХ

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Масса акселерометра без кабеля, г, не более:
- для АР2006-ХХ-ХХ	180
- для АР2017, АР2037-ХХ-ХХ, АР2039-ХХ, АР2043-ХХ-ХХ,
АР2078-ХХ	15
- для АР2018-ХХ, АР2029-ХХ-ХХ	5,5
- для АР2019	0,14
- для АР2022-ХХ, АР2034-ХХ-ХХ	4
- для АР2028Х-ХХ-ХХ	45
- для АР2030-ХХ, АР2031-ХХ	2
- для АР2098-ХХ	40
- для АР2038Х-ХХ, АР2081-ХХ, АР2083	36
- для АР2045-ХХ-ХХ	7,5
- для АР2046-ХХ-ХХ	20
- для АР2082М-ХХ	26
- для АР2099-ХХ-ХХ	45
Габаритные размеры акселерометра: а) диаметр хвысота, мм, не более:
- для АР2006-ХХ-ХХ	36х35
- для АР2017, АР2037-ХХ-ХХ	14х26
- для АР2018-ХХ	10х22
- для АР2019	3,6х3,6
- для АР2028-ХХ, АР2028В, АР20281	17х53
- для АР2028-ХХ-01, АР2028-ХХ-02	17х32
- для АР2030-ХХ	7х13
- для АР2031-ХХ, АР2034-ХХ-ХХ	8х20
- для АР2039-ХХ	22х12
- для АР2078-ХХ	14х46
- для АР2098-ХХ-ХХ	17х50
- для АР2099-ХХ-ХХ	19х23
б) длинахглубинахвысота, мм, не более:
- для АР2022-ХХ	9х15х9
- для АР2029-ХХ	10х10х16
- для АР2029-ХХ-01	16х10х10
- для АР2038Х-ХХ	23х23х12
- для АР2043-ХХ-ХХ	20х14х14
- для АР2045-ХХ-ХХ	19х13х13
- для АР2046-ХХ-ХХ	23х17х17
- для АР2081-ХХ	35х20х9
- для АР2082М-ХХ	25х25х9
- для АР2083	35х20х9
Напряжение питания, В	от +18 до +30
Условия эксплуатации:
а) температура окружающего воздуха, °С	от -55 до +125
б) относительная влажность воздуха при 35 °С, %:
- для АР2078-ХХ	100
- для остальных акселерометров АР20ХХ	до 95
в) переменное магнитное поле частотой 50 Гц с напряженностью, А/м, не более	400

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433646.ХХПС и руководства по эксплуатации АБКЖ.433646РЭ типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Акселерометр	АР20ХХ*	1 шт.
Акселерометры АР20ХХ. Паспорт	АБКЖ.433646.ХХПС	1 шт.
Акселерометры АР20ХХ. Руководство по эксплуатации	АБКЖ.433646РЭ	1 экз. на партию
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Сведения о методиках (методах) измерений

приведены в АБКЖ.433646РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;

АБКЖ.433646ТУ Акселерометры АР20ХХ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)

ИНН 5254021532

Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37

Телефон: (83130) 22224, 22253

Факс (83130) 22232

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311769

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» марта 2024 г. № 699

Лист № 1 Регистрационный № 89175-23 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) КРУЭ-110 кВ ПС 220 кВ Уссурийск-2

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) КРУЭ-110 кВ ПС 220 кВ Уссурийск-2 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (далее - ИИК), включающие измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (далее

- ИВКЭ), включающий устройство сбора и передачи данных (далее - УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (далее - ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

• - хранение информации по заданным критериям;

• - доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Факт корректировки времени отражается в журналах событий счётчиков, УСПД и сервера ИВК с указанием времени (включая секунды) корректируемого и корректирующего компонентов в момент, предшествующий коррекции и величины коррекции

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер и дата выпуска АИИС КУЭ наносятся на этикетку, расположенную на боковой стороне УСПД уровня ИВКЭ, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре АИИС КУЭ.

Средству измерений присвоен заводской номер ЭСТ.422231.003.04.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ

№ ИК	Наименование ИК	Измерительные компоненты			УСПД/ УССВ
		ТТ	ТН	Счётчик
1	2	3	4	5	6
1	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.1, Ввод 110 кВ Т-2	ТВ-110 Кл.т. 0,2S Ктт 600/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (iioooo/V3)/(ioo/V3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20	RrU-325L Рег. № 37288-08/ СТВ-01 Рег. № 49933-12
2	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.3, КВЛ 110 кВ Уссурийск-2 - Гранит - Новоникольск -Промышленная	ТВ-110 Кл.т. 0,2S Ктт 600/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (1ioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 31857-20
3	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.5, Ввод 110 кВ АТ-3	ТВ-110 Кл.т. 0,2S Ктт 1000/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (Iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20
4	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.6, Ввод 110 кВ Т-1	ТВ-110 Кл.т. 0,2S Ктт 600/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (Iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20
5	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.7, КВЛ 110 кВ Уссурийск-2 - Полевая	ТВ-110 Кл.т. 0,2S Ктт 600/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (Iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20

Продолжение таблицы 2

1	2	3	4	5	6
6	ПС 220 кВ Уссурийск- 2, КРУЭ 110 кВ, 1,2 СШ, яч.8, КВЛ 110 кВ Уссурийск-2 -Междуречье	ТВ-110 Кл.т. 0,2S Ктт 600/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (iioooo/V3)/(ioo/V3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20	RTU-325L Рег. № 37288-08/ СТВ-01 Рег. № 49933-12
7	ПС 220 кВ Уссурийск- 2, КРУЭ 110 кВ, 1,2 СШ, яч.10, Ввод 110 кВ АТ-2	ТВ-110 Кл.т. 0,2S Ктт 1000/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (1ioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20
8	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.11, КВЛ 110 кВ Уссурийск-2 -Михайловка - ЖБИ-130	ТВ-110 Кл.т. 0,2S Ктт 600/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (Iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20
9	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.12, КВЛ 110 кВ Уссурийск-2 -Павловка-1	ТВ-110 Кл.т. 0,2S Ктт 600/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (Iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 31857-20
10	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.13, КВЛ 110 кВ Уссурийск-2 -Кожзавод	ТВ-110 Кл.т. 0,2S Ктт 600/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (Iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20
11	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.14, КВЛ 110 кВ Уссурийск-2 - ЛРЗ №2	ТВ-110 Кл.т. 0,2S Ктт 300/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (Iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20
12	ПС 220 кВ Уссурийск- 2, КРУЭ 110 кВ, 1,2 СШ, яч.15, Ввод 110 кВ АТ-1 на 1 СШ	ТВ-110 Кл.т. 0,2S Ктт 1000/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (Iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20
13	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.16, ШСВ 110 кВ	ТВ-110 Кл.т. 0,2S Ктт 1000/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (Iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20

Продолжение таблицы 2

1	2	3	4	5	6
14	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.17, КВЛ 110 кВ Уссурийск-2 - ЛРЗ №1	ТВ-110 Кл.т. 0,2S Ктт 300/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (iioooo/V3)/(ioo/V3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20	RTU-325L Рег. № 37288-08/ СТВ-01 Рег. № 49933-12
15	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.18, Ввод 110 кВ АТ-1 на 2 СШ	ТВ-110 Кл.т. 0,2S Ктт 1000/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (1ioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа A1800 Кл.т. 0,2S/0,5 Рег. № 3i857-20
16	ПС 220 кВ Уссурийск-2, КРУЭ 110 кВ, 1,2 СШ, яч.9, КВЛ 110 кВ Уссурийск-2 -Уссурийск/т	ТВ-110 Кл. т 0,2S Ктт 1200/1 Рег. № 78807-20	ЗНОГМ-110 Кл.т. 0,2 Ктн (iioooo/^3)/(ioo/^3) Рег. № 68885-17	Альфа Ai8oo Кл. т o,2S/o,5 Рег. № 3i857-06
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблицах 2 и 3, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2 Допускается замена УСПД и УССВ на аналогичные утвержденных типов. Замена оформляется техническим актом в установленном на Предприятии-владельце порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной o,95
		31(2)%,	§5 %,	§20 %,	§100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<^<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1-16 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,3	0,8	0,6	0,6
	0,5	2,1	1,3	1,0	1,0
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной o,95
		§2%,	§5 %,	§20 %,	§100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<^<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1-15 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,0	1,4	1,0	1,0
	0,5	1,6	1,0	0,8	0,8
16 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,0	1,3	0,9	0,9
	0,5	1,5	1,0	0,7	0,7

Продолжение таблицы 3

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1-16 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,8	0,8
	0,8	1,4	1,0	0,9	0,9
	0,5	2,2	1,4	1,2	1,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		12% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1-15 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,4	1,9	1,6	1,6
	0,5	2,0	1,6	1,5	1,5
16 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,7	1,7	1,2	1,2
	0,5	2,1	1,4	1,0	1,0

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество измерительных каналов	16
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,8
- температура окружающей среды, оС	от +21 до +25

Продолжение таблицы 4

1	2
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -25 до +40
- температура окружающей среды в месте расположения счетчиков, оС	от +15 до +30
- температура окружающей среды в месте расположения УСПД, оС	от 0 до +50
- температура окружающей среды в месте расположения сервера, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	120000
- среднее время восстановления работоспособности, ч	72
УСПД: - среднее время наработки на отказ не менее, ч	55000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут., не менее	45
ИВКЭ: - результаты измерений, состояние объектов и средств измерений, сут., не менее	45
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи.

В журнале событий счетчика фиксируются факты:

• - параметрирование;

• - пропадания напряжения;

• - коррекции времени.

В журнале событий УСПД фиксируются факты:

• - параметрирование;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком;

• - выключение и включение УСПД.

Защищённость применяемых компонентов:

механическая защита от несанкционированного доступа и пломбирование:

• - выводы измерительных трансформаторов тока;

• - счётчика;

• - испытательной коробки;

• - УСПД;

защита на программном уровне информации при хранении, передаче, параметрирование:

• - пароль на счетчике;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Защита программного обеспечения обеспечивается применением электронной цифровой подписи, разграничением прав доступа, использованием ключевого носителя.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована);

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество шт./экз.
Трансформатор тока	ТВ-110	48
Трансформатор напряжения	ЗНОГМ-110	6
Счетчик электрической энергии многофункциональный	Альфа A1800	16
Устройство сбора и передачи данных	RrU-325L	1
Устройство синхронизации системного времени	СТВ-01	1
Программное обеспечение	СПО АИИС КУЭ ЕНЭС (Метроскоп)	1
Методика поверки	-	1
Формуляр	ЭСТ.002.ФСК. ЭСТ.422231.003.04.2024-ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) КРУЭ-110 кВ ПС 220 кВ Уссурийск-2», аттестованном ООО «ЭнерТест», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311723.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

в части вносимых изменений

Общество с ограниченной ответственностью «Энергостандарт» (ООО «Энергостандарт»)

ИНН 2724235650

Адрес: 680014, г. Хабаровск, ул. Промышленная, д. 3, оф. 312, оф. 314

Телефон: +7 (962) 500-81-51

E-mail: estandart27@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314580.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» марта 2024 г. № 699

Лист № 1 Регистрационный № 89321-23 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭСКФ» 2-я очередь

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭСКФ» 2-я очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) АКУ «Энергосистема», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выхода счетчика при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации от сервера в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в час. Корректировка часов сервера производится при расхождении показаний часов сервера с УСВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «ЭСКФ» 2-я очередь наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 004 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) АКУ «Энергосистема». ПО АКУ «Энергосистема» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО АКУ «Энергосистема». Метрологически значимая часть ПО АКУ «Энергосистема» указана в таблице 1. Уровень защиты ПО АКУ «Энергосистема» от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО АКУ «Энергосистема»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ESS.Metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО	0227AA941A53447E06A5D1133239DA60
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электро-энергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	ГРЩ-0,4 кВ торгового комплекса, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1	ТШП-0,66 Кл.т. 0,5S 1000/5 Рег. № 64182-16 Фазы: А; В; С	—	Меркурий 234 ART2-03 PR Кл.т. 0,5S/1,0 Рег. № 75755-19	ЭНКС-2 Рег. № 37328-15	Supermicro X9SCL/X9 SCM	Активная Реактивная	1,0 2,1	3,3 5,6
2	ГРЩ-0,4 кВ торгового комплекса, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2	ТШП-0,66 Кл.т. 0,5S 1000/5 Рег. № 64182-16 Фазы: А; В; С	—	Меркурий 234 ART2-03 PR Кл.т. 0,5S/1,0 Рег. № 75755-19			Активная Реактивная	1,0 2,1	3,3 5,6
3	ТП-003 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1	TC 10 Кл.т. 0,5 1500/5 Рег. № 26100-03 Фазы: А; В; С	—	Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/1,0 Рег. № 23345-07			Активная Реак тивная	1,0 2,1	3,2 5,6

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9	10
	ТП-003 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2	TC 10 Кл.т. 0,5		Меркурий 230 ART-03			Активная	1,0	3,2
4		1500/5	—	PQRSIDN
		Рег. № 26100-03		Кл.т. 0,5S/1,0			Реак-	2,1	5,6
		Фазы: А; В; С		Рег. № 23345-07			тивная
	ВРУ-1 0,4 кВ,	ТШП-0,66 Кл.т. 0,2S		Меркурий 234 ARTM2-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная	1,0	2,2
5	РП-1 0,4 кВ,	300/5	—
	Ввод 1	Рег. № 47957-11					Реак-	1,3	4,0
		Фазы: А; В; С					тивная
	ВРУ-1 0,4 кВ,	ТШП-0,66 Кл.т. 0,5		Меркурий 234 ARTM2-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная	1,0	3,2
6	РП-2 0,4 кВ,	400/5	—
	Ввод 2	Рег. № 47957-11 Фазы: А; В; С			ЭНКС-2 Рег. №	Supermicro X9SCL/X9	Реактивная	2,1	5,6
		ТШП-0,66 Кл.т. 0,5					Активная
	ВРУ-1 0,4 кВ,			Меркурий 234 ARTM2-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11	37328-15	SCM		1,0	3,2
7	РП-3 0,4 кВ,	150/5	—
	Ввод АВР	Рег. № 47957-11 Фазы: А; В; С					Реактивная	2,1	5,6
	ВРУ-2 0,4 кВ,	ТШП-0,66 Кл.т. 0,2S		Меркурий 234 ARTM2-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная	1,0	2,2
8	РП-5 0,4 кВ,	300/5	—
	Ввод 1	Рег. № 47957-11					Реак-	1,3	4,0
		Фазы: А; В; С					тивная
	ВРУ-2 0,4 кВ,	ТШП-0,66 Кл.т. 0,5S		Меркурий 234 ARTM2-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная	1,0	3,3
9	РП-6 0,4 кВ,	300/5	—
	Ввод 2	Рег. № 47957-11 Фазы: А; В; С					Реактивная	2,1	5,6

1	2	3	4	5	6	7	8	9	10
	ВРУ-3 0,4 кВ,	ТШП-0,66 Кл.т. 0,2S		Меркурий 234 ARTM2-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная	1,0	2,2
10	РП-7 0,4 кВ,	300/5	—
	Ввод 1	Рег. № 47957-11					Реак-	1,3	4,0
		Фазы: А; В; С					тивная
	ВРУ-3 0,4 кВ,	ТШП-0,66 Кл.т. 0,2S		Меркурий 234 ARTM2-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная	1,0	2,2
11	РП-8 0,4 кВ,	300/5	—
	Ввод 2	Рег. № 47957-11 Фазы: А; В; С					Реактивная	1,3	4,0
	ВРУ-4 0,4 кВ,	ТШП-0,66 Кл.т. 0,2S		Меркурий 234 ARTM2-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная	1,0	2,2
12	РП-9 0,4 кВ,	200/5	—
	Ввод 1	Рег. № 47957-11 Фазы: А; В; С			ЭНКС-2 Рег. №	Supermicro X9SCL/X9	Реактивная	1,3	4,0
		ТШП-0,66 Кл.т. 0,2S					Активная
	ВРУ-4 0,4 кВ,			Меркурий 234 ARTM2-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11	37328-15	SCM		1,0	2,2
13	РП-10 0,4 кВ,	200/5	—
	Ввод 2	Рег. № 47957-11 Фазы: А; В; С					Реактивная	1,3	4,0
	ТП-878а 10 кВ,	ТОЛ 10-1 Кл.т. 0,5	НАМИ-10-95 УХЛ2 Кл.т. 0,5	Меркурий 234 ARTM-00 PB.G Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная	1,3	3,3
14	РУ-10 кВ, 1	200/5	10000/100
	СШ 10 кВ, яч. 3	Рег. № 15128-01	Рег. № 20186-00				Реак-	2,5	5,7
		Фазы: А; С	Фазы: АВС				тивная
		ТОЛ 10-1	НАМИ-10-95 УХЛ2	Меркурий 230			Актив-
	ТП-878а 10 кВ,	Кл.т. 0,5	Кл.т. 0,5	ART-00			ная	1,3	3,3
15	РУ-10 кВ, 2	200/5	10000/100	PQCSIGDN
	СШ 10 кВ, яч. 7	Рег. № 15128-01	Рег. № 20186-00	Кл.т. 0,5S/1,0			Реак-	2,5	5,7
		Фазы: А; С	Фазы: АВС	Рег. № 23345-07			тивная

1	2	3	4	5	6	7	8	9	10
16	ТП-340 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1	CT8/2000 Кл.т. 0,5 2000/5 Рег. № 71769-18 Фазы: А; В; С	—	Меркурий 234 ARTM-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11	ЭНКС-2 Рег. № 37328-15	Supermicro X9SCL/X9 SCM	Активная Реак тивная	1,0 2,1	3,2 5,6
17	ТП-340 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2	CT8/2000 Кл.т. 0,5 2000/5 Рег. № 71769-18 Фазы: А; В; С	—	Меркурий 234 ARTM-03 PB.R Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная Реактивная	1,0 2,1	3,2 5,6
18	ТП-10601 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1	CTS Кл.т. 0,5 4000/5 Рег. № 59519-14 Фазы: А; В; С	—	Меркурий 236 ART-03 PQRS Кл.т. 0,5S/1,0 Рег. № 47560-11			Активная Реактивная	1,0 2,1	3,2 5,6
19	ТП-10601 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2	CTS Кл.т. 0,5 4000/5 Рег. № 59519-14 Фазы: А; В; С	—	Меркурий 236 ART-03 PQRS Кл.т. 0,5S/1,0 Рег. № 47560-11			Активная Реактивная	1,0 2,1	3,2 5,6
20	ТП-10601 10 кВ, РУ-0,4 кВ, ЯСН-1 0,4 кВ, ввод 0,4 кВ	—	—	Меркурий 236 ART-02 PQRS Кл.т. 1,0/2,0 Рег. № 47560-11			Активная Реактивная	1,0 2,0	3,3 6,2
21	ТП-10601 10 кВ, РУ-0,4 кВ, ЯСН-2 0,4 кВ, ввод 0,4 кВ	—	—	Меркурий 236 ART-02 PQRS Кл.т. 1,0/2,0 Рег. № 47560-11			Активная Реактивная	1,0 2,0	3,3 6,2

1	2	3	4	5	6	7	8	9	10
22	ТП-Карусель 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1	Т-0,66 Кл.т. 0,5 2000/5 Рег. № 22656-07 Фазы: А; С ТШ-0,66 У3 Кл.т. 0,5 2000/5 Рег. № 22657-07 Фазы: В	—	Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/1,0 Рег. № 23345-07	ЭНКС-2 Рег. № 37328-15	Supermicro X9SCL/X9 SCM	Активная Реактивная	1,0 2,1	3,2 5,6
23	ТП-Карусель 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2	Т-0,66 Кл.т. 0,5 2000/5 Рег. № 22656-07 Фазы: А; С ТШ-0,66 У3 Кл.т. 0,5 2000/5 Рег. № 22657-07 Фазы: В	—	Меркурий 234 ART2-03 PR Кл.т. 0,5S/1,0 Рег. № 75755-19			Активная Реактивная	1,0 2,1	3,2 5,6

1	2	3	4	5	6	7	8	9	10
24	ТП-Карусель 6 кВ, РУ-0,4 кВ, 3 СШ 0,4 кВ, Ввод 3	Т-0,66 Кл.т. 0,5 2000/5 Рег. № 22656-07 Фазы: А; С ТШ-0,66 У3 Кл.т. 0,5 2000/5 Рег. № 22657-07 Фазы: В	—	Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/1,0 Рег. № 23345-07			Активная Реактивная	1,0 2,1	3,2 5,6
25	ТП-Карусель 6 кВ, РУ-0,4 кВ, 4 СШ 0,4 кВ, Ввод 4	ТШ-0,66 У3 Кл.т. 0,5 2000/5 Рег. № 22657-07 Фазы: А Т-0,66 У3 Кл.т. 0,5 2000/5 Рег. № 22656-07 Фазы: В; С	—	Меркурий 234 ART2-03 PR Кл.т. 0,5S/1,0 Рег. № 75755-19	ЭНКС-2 Рег. № 37328-15	Supermicro X9SCL/X9 SCM	Активная Реактивная	1,0 2,1	3,2 5,6
26	РП-7 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч. Ввод 1, КЛ-6 кВ ф. 12	ТЛО-10 Кл.т. 0,5S 800/5 Рег. № 25433-07 Фазы: А; В; С	НАМИТ-10-2 УХЛ 2 Кл.т. 0,5 6000/100 Рег. № 16687-07 Фазы: АВС	Меркурий 230 ART-00 PQRSIDN Кл.т. 0,5S/1,0 Рег. № 23345-07			Активная Реак тивная	1,3 2,5	3,4 5,7

1	2	3	4	5	6	7	8	9	10
	РП-7 6 кВ, РУ-6	ТЛО-10	НАМИТ-10-2 УХЛ 2	Меркурий 230			Актив-
	кВ, 2 СШ 6	Кл.т. 0,5S	Кл.т. 0,5	ART-00			ная	1,3	3,4
27	кВ, яч. Ввод 2,	800/5	6000/100	PQRSIDN
	КЛ-6 кВ ф.	Рег. № 25433-07	Рег. № 16687-07	Кл.т. 0,5S/1,0			Реак-	2,5	5,7
	49	Фазы: А; В; С	Фазы: АВС	Рег. № 23345-07			тивная
	РП-7 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч. 13, КЛ-6 кВ	ТЛО-10 Кл.т. 0,5S	НАМИТ-10-2 УХЛ 2 Кл.т. 0,5	Меркурий 234 ARTM2-00			Активная	1,3	3,4
28		400/5	6000/100	DPBR.R
		Рег. № 25433-07	Рег. № 16687-07	Кл.т. 0,5S/1,0			Реак-	2,5	5,7
		Фазы: А; В; С	Фазы: АВС	Рег. № 75755-19			тивная
	РП-7 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч. 14, КЛ-6 кВ	ТЛО-10 Кл.т. 0,5S	НАМИТ-10-2 УХЛ 2 Кл.т. 0,5	Меркурий 234 ARTM2-00			Активная	1,3	3,4
29		400/5	6000/100	DPBR.R
		Рег. № 25433-07	Рег. № 16687-07	Кл.т. 0,5S/1,0			Реак-	2,5	5,7
		Фазы: А; В; С	Фазы: АВС	Рег. № 75755-19			тивная
30	ГРЩ-0,4 кВ Перекресток, РУ-0,4 кВ, 1	Т-0,66 Кл.т. 0,5S 1000/5 Рег. № 22656-07 Фазы: А; В; С		Меркурий 234 ART-03 P			Активная	1,0	3,3
	СШ 0,4 кВ,			Кл.т. 0,5S/1,0			Реак-	2,1	5,6
	Ввод 1, КЛ-0,4 кВ			Рег. № 48266-11	ЭНКС-2 Рег. № 37328-15	Supermicro X9SCL/X9 SCM	тивная
31	ГРЩ-0,4 кВ Перекресток, РУ-0,4 кВ, 1	Т-0,66 Кл.т. 0,5S 1000/5 Рег. № 22656-07 Фазы: А; В; С		Меркурий 234 ART-03 P			Активная	1,0	3,3
	СШ 0,4 кВ, Ввод 2, КЛ-0,4			Кл.т. 0,5S/1,0 Рег. № 48266-11			Реак-	2,1	5,6
	кВ						тивная

1	2	3	4	5	6	7	8	9	10
32	ГРЩ-0,4 кВ Перекресток, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 3, КЛ-0,4 кВ	Т-0,66 Кл.т. 0,5S 1000/5 Рег. № 22656-07 Фазы: А; В; С	—	Меркурий 234 ART-03 P Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная Реактивная	1,0 2,1	3,3 5,6
33	ГРЩ-0,4 кВ Перекресток, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 4, КЛ-0,4 кВ	Т-0,66 Кл.т. 0,5S 1000/5 Рег. № 22656-07 Фазы: А; В; С	—	Меркурий 234 ART-03 P Кл.т. 0,5S/1,0 Рег. № 48266-11			Активная Реак тивная	1,0 2,1	3,3 5,6
34	ТП-А893п 10 кВ, РУ-10 кВ, Ввод 10 кВ Т-1	ТОЛ-НТЗ-10 Кл.т. 0,5S 30/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 69604-17 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18			Активная Реак тивная	1,3 2,5	3,4 5,7
35	ТП-А893п 10 кВ, РУ-10 кВ, Ввод 10 кВ Т-2	ТОЛ-НТЗ-10 Кл.т. 0,5S 30/5 Рег. № 69606-17 Фазы: А; В; С	ЗНОЛП-НТЗ-10 Кл.т. 0,5 10000/^3/100/^3 Рег. № 69604-17 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18	ЭНКС-2 Рег. № 37328-15	Supermicro X9SCL/X9 SCM	Активная Реактивная	1,3 2,5	3,4 5,7
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1.   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2.   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3.   Погрешность в рабочих условиях указана для ИК №№ 3, 4, 6, 7, 14-25 для силы тока 5 % от 1ном, для остальных ИК - для силы тока 2 % от 1ном; cos9 = 0,8инд.

• 4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	35
Нормальные условия: параметры сети: напряжение, % от ином	от 95 до 105
сила тока, % от 1ном для ИК №№ 3, 4, 6, 7, 14-25	от 5 до 120
для остальных ИК	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином	от 90 до 110
сила тока, % от 1ном для ИК №№ 3, 4, 6, 7, 14-25	от 5 до 120
для остальных ИК	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа Меркурий 234 (регистрационный номер в
Федеральном информационном фонде 75755-19): среднее время наработки на отказ, ч, не менее	320000
среднее время восстановления работоспособности, ч	2
для счетчиков типа Меркурий 234 (регистрационный номер в
Федеральном информационном фонде 48266-11), Меркурий 236:
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для счетчиков типа Меркурий 230: среднее время наработки на отказ, ч, не менее	150000
среднее время восстановления работоспособности, ч	2
для счетчиков типа ПСЧ-4ТМ.05МК: среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УСВ: среднее время наработки на отказ, ч, не менее	35000
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	50000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков типа Меркурий 234 (регистрационный номер в
Федеральном информационном фонде 75755-19): тридцатиминутный профиль нагрузки, сут, не менее	170
при отключении питания, лет, не менее	10

Продолжение таблицы 3

1	2
для счетчиков типа Меркурий 234 (регистрационный номер в
Федеральном информационном фонде 48266-11), Меркурий 236:
тридцатиминутный профиль нагрузки, сут, не менее	170
при отключении питания, лет, не менее	5
для счетчиков типа Меркурий 230:
тридцатиминутный профиль нагрузки, сут, не менее	85
при отключении питания, лет, не менее	10
для счетчиков типа ПСЧ-4ТМ.05МК:
тридцатиминутный профиль нагрузки, сут, не менее	113
при отключении питания, лет, не менее	40
для сервера:
хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока шинные	ТШП-0,66	33
Трансформаторы тока	TC10	6
Трансформаторы тока	ТОЛ 10-1	4
Трансформаторы тока измерительные	CT8/2000	6
Трансформаторы тока	CTS	6
Трансформаторы тока	ТШ-0,66 У3	4
Трансформаторы тока	Т-0,66	20
Трансформаторы тока	ТЛО-10	12
Трансформаторы тока	ТОЛ-НТЗ-10	6
Трансформаторы напряжения антирезонансные трехфазные	НАМИ-10-95 УХЛ2	2
Трансформаторы напряжения	НАМИТ-10-2 УХЛ 2	2
Трансформаторы напряжения	ЗНОЛП-НТЗ-10	6
Счетчики электрической энергии статические	Меркурий 234	6
Счетчики электрической энергии трехфазные статические	Меркурий 230	7
Счетчики электрической энергии статические трехфазные	Меркурий 234	16
Счетчики электрической энергии статические трехфазные	Меркурий 236	4
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	2
Устройство синхронизации времени	ЭНКС-2	1
Сервер	Supermicro X9SCL/X9SCM	1
Формуляр	98276366.422231.120.ФО	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «ЭСКФ» 2-я очередь», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «ЭСК ФЕДЕРАЦИЯ» (ООО «ЭСКФ») ИНН 7804665625

Юридический адрес: 195009, г. Санкт-Петербург, пр-кт Кондратьевский, д. 2, к. 4, лит. А, помещ. 8Н, оф. 406

Телефон: (812) 907-68-00, (962) 248-90-69

Web-сайт: www.eskf.ru

E-mail: energoyar@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Агентство энергетических решений» (ООО «АЭР»)

ИНН 7722771911

Адрес: 111116, г. Москва, ул. Лефортовский Вал, д. 7Г, стр. 5

Телефон: 8(916) 603-83-82

Web-сайт: www.energoagent.com

E-mail: mail@energoagent.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

---
