МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

30 октября 2025 г.                                                                              2343

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств

установленных   согласно приложению к настоящему на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю

  за собой

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ «30 »    октября    2025 Г. № 2343

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 79399-20                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Уровнемеры ультразвуковые МПУ-УР (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкостей, сыпучих продуктов в закрытых и открытых емкостях и преобразований измеренного значения уровня в выходные аналоговые сигналы и напряжения постоянного тока и цифровые сигналы.

Описание средства измерений

Принцип действия уровнемеров основан на измерении интервала времени прохождения ультразвукового импульса до поверхности измеряемой среды и отраженного обратно и преобразовании измеренного значения интервала времени в значение уровня. При измерении расстояния до измеряемой среды уровнемеры с помощью сенсора излучают ультразвуковой импульс, который распространяется с постоянной скоростью, достигает поверхности измеряемой среды, отражается от нее и возвращается обратно на сенсор. Уровнемеры измеряют суммарный интервал времени прохождения ультразвукового импульса от сенсора до поверхности измеряемой среды и обратно. Измеренное время прохождения ультразвукового сигнала определяется с учетом температурной компенсации с последующим преобразованием его в значение уровня. Полученные значения уровня преобразуются в выходные аналоговые сигналы силы и напряжения постоянного тока.

Конструктивно уровнемеры состоят из ультразвукового преобразователя и электронного блока. Уровнемеры модификаций МПУ-УР 01.006, МПУ-УР 01.007, МПУ-УП 01.008 дополнительно оснащены ЖК-дисплеем.

Уровнемеры выпускаются в следующих модификациях, отличающихся метрологическими характеристиками, рабочей температурой окружающей среды, конструктивными особенностями, массогабаритными характеристиками, наличием/отсутствием ЖК-дисплея: МПУ-УР 01.005, МПУ-УР 01.006, МПУ-УР 01.007, МПУ-УР 01.008.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера.

Нанесение знака поверки на средство измерений не предусмотрено.

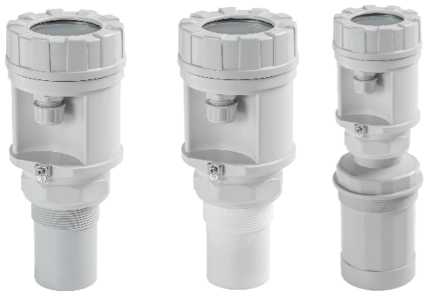

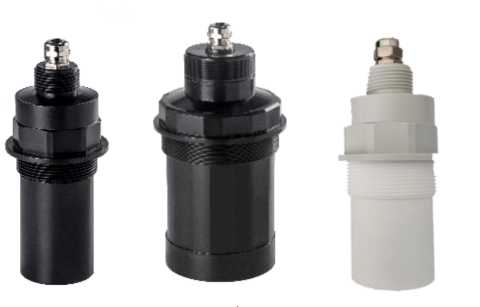

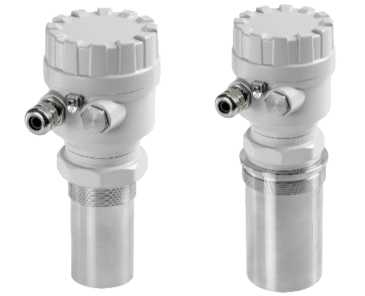

Общий вид уровнемеров представлен на рисунке 1.

а)

в) г)

а) модификация МПУ-УР 01.005; б) модификация МПУ-УР 01.006;

в) модификация МПУ-УР 01.007; г) модификация МПУ-УР 01.008

Рисунок 1 - Общий вид уровнемеров

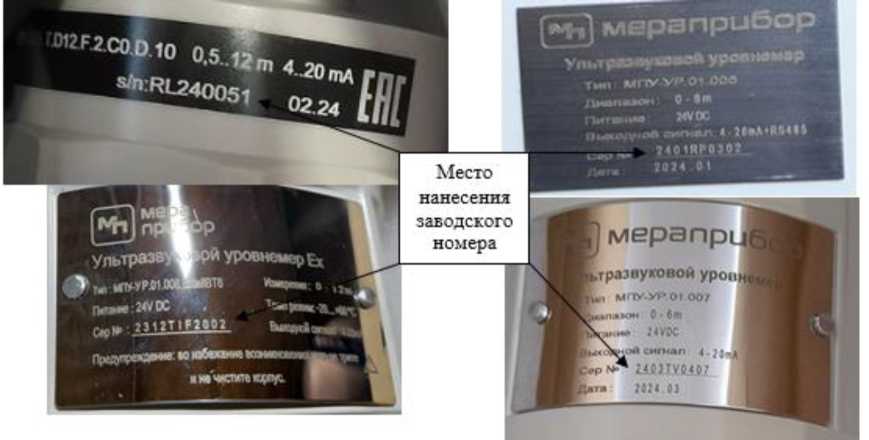

Рисунок 2 - Места нанесения серийного номера

Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией электронного блока уровнемеров.

Уровнемеры имеют метрологически значимое встроенное программное обеспечение (далее - ВПО), осуществляющее обработку и передачу результатов измерений.

ВПО устанавливается на предприятии-изготовителе во время производственного цикла, доступ пользователя к ВПО отсутствует, и в процессе эксплуатации модификации не подлежит.

Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Для отображения результатов измерений применяется любое программное обеспечение (далее - ПО), работающее по протоколу Modbus, HART. Данное ПО не является метрологически значимым.

Таблица 1 - Идентификационные данные микропрограммного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на корпус уровнемеров в виде наклейки, а также на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе «Принцип измерения» документов: «Руководство по эксплуатации. МПУ-УР 01.005. Уровнемер ультразвуковой», «Руководство по эксплуатации. МПУ-УР 01.006. Уровнемер ультразвуковой», «Руководство по эксплуатации. МПУ-УР 01.007. Уровнемер ультразвуковой», «Руководство по эксплуатации. МПУ-УР 01.008. Уровнемер ультразвуковой».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 3459 от «30» декабря 2019 г.

ИКИМ.407633.003 ТУ Уровнемеры ультразвуковые МПУ-УР. Технические условия

Изготовитель

Общество с ограниченной ответственностью «МераПрибор»

(ООО «МераПрибор»)

ИНН 7810422444

Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, д. 199-201, лит. П, оф. 20,21,22,23

Телефон: +7 (800) 333-56-67

Web-сайт: www.merapribor.ru

E-mail: info@merapribor.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7(495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адреса мест осуществления деятельности:

142300, РОССИЯ, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д.2;

308023, РОССИЯ, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

РОССИЯ, Ивановская обл., р-н Лежневский, СПК имени Мичурина

Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ

Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

октября            Л Г

Лист № 1 Регистрационный № 92202-24                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Установки измерительные Т-ГЗУ-М (далее - установки) предназначены для измерений массового расхода и массы сырой нефти, массового расхода и массы сырой нефти без учета воды, объемного расхода и объема попутного нефтяного газа, приведенного к стандартным условиям, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.

Описание средства измерений

Принцип действия установок основан на измерениях счетчиками-расходомерами параметров потока продукции нефтяной скважины. При подаче на вход установок продукции нефтяной скважины (нефтегазоводяной смеси) обеспечивается либо попеременное наполнение и опорожнение сепаратора жидкостью, либо постоянное истечение жидкости с поддержанием в сепараторе постоянного уровня. При этом расходомеры-счетчики жидкости и газа регистрируют текущие значения измеряемых параметров расхода, массы и объема. Влагомер регистрирует текущее содержание воды в жидкости (содержание воды в сырой нефти может также определяться лабораторным или расчетным методом). При измерении продукции нефтяной скважины многофазными расходомерами или счетчиками жидкости используется прямой метод измерения. Контроллер обрабатывает информацию от средств измерений, отображает ее на дисплее и выдает информацию на интерфейсный выход согласно протоколу обмена.

В состав установок входят блок технологический (далее - БТ) и блок аппаратурный (далее - БА), которые представляют собой отдельные блок-боксы. Конструктивно БА и БТ могут быть расположены раздельно или на едином основании. По отдельному требованию заказчика установки могут не комплектоваться БА при условии размещения систем обработки информации и управления в помещении, предоставленного заказчиком.

БТ предназначен для размещения, укрытия и обеспечения условий для нормальной работы средств измерений (далее - СИ) и установленного в нем, технологического оборудования:

• - счетчиков - расходомеров массового расхода (массы) сепарированной жидкости;

• - счетчиков - расходомеров сепарированного попутного нефтяного газа (по требованию заказчика может не устанавливаться, при отсутствии данного СИ измерение попутного нефтяного газа не производится);

• - средств измерений влагосодержания сепарированной жидкости (устанавливается по отдельному требованию заказчика, при отсутствии данного СИ масса сырой нефти без учета воды определяется на основании лабораторных измерений или по результатам измерений плотности сырой нефти по каналу измерений плотности счетчика - расходомера массового расхода (массы) сепарированной жидкости, с использованием результатов лабораторных измерений плотности обезвоженной дегазированной нефти и пластовой воды);

• - датчиков давления;

• - датчиков температуры;

• - сепаратора, служащего для сепарации газа от жидкости (скважинной жидкости), оснащенного системой регулирования уровня жидкости (датчика гидростатического давления, поплавка и др.);

• - переключателя скважин многоходового (далее - ПСМ);

• - трубопроводной обвязки, служащей для соединения входов установки с входом сепаратора через ПСМ, и выходов сепаратора (жидкостной и газовой линии) - с выходным коллектором;

• - систем отопления, освещения, вентиляции, пожарной, охранной и газосигнализации.

БА предназначен для размещения, укрытия и обеспечения условий для нормальной работы устанавливаемого в нем оборудования:

• - шкафа управления;

• - шкафа силового для питания установки, систем отопления, освещения и вентиляции;

• - шкафа вторичного оборудования;

• - систем отопления, освещения, вентиляции, пожарной и охранной сигнализации.

Вариант компоновки установок и их состав определяются на основании характеристик рабочей среды, требуемых параметров расходов сырой нефти и попутного нефтяного газа, содержания воды в сырой нефти, а также отдельных требований заказчика.

Структура записи условного обозначения установок, в зависимости от типоразмера и варианта исполнения:

Т-ГЗУ-М - ХХ - ХХ - ХХХХ - Х - ХХХ - Х - Х - ХХХ - ХХХХ ТУ 3667-014-49652808-2009

• 1       2    3      4    5    6    7 8    9     10

где: 1 - сокращенное наименование измерительной установки;

• 2 - номинальное давление PN, кгс/см²;

• 3 - количество входных трубопроводов, подключаемых к установке;

• 4 - номинальный массовый расход жидкости, т/сут;

• 5 - наличие влагомера (- без влагомера, В - с влагомером);

• 6 - тип расходомера жидкости (- без расходомера жидкости, М - массовый, О - объемный,);

• 7 - наличие дублирующего объемного расходомера (- без дублирующего объемного расходомера, О - с дублирующим объемным расходомером);

• 8 - тип расходомера газа (- без расходомера газа, М - массовый, В - вихревой, У - ультразвуковой);

• 9 - тип расходомера на измерительной линии (- без расходомера на измерительной линии, Мф - на базе многофазного расходомера, СКЖ - на базе счетчика количества жидкости);

• 10 - климатическое исполнение по ГОСТ 15150 (У1, УХЛ1, ХЛ1).

Заводской (серийный) номер установок указывается на табличках, которые крепятся снаружи на блок-боксы БТ и БА. Формат заводского номера - цифровой. Общий вид установок с указанием мест нанесения заводского номера и знака утверждения типа показан на рисунке 1.

Нанесение знака поверки на установки не предусмотрено.

Перечень основных СИ, которыми комплектуются исполнения установок, приведен в таблице 1. Средства измерений, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.

Таблица 1 - Перечень основных СИ, которыми комплектуются исполнения установок

Место нанесения заводского номера и знака утверждения типа

Рисунок 1 - Общий вид установок с указанием мест нанесения заводского номера и знака утверждения типа

Программное обеспечение (далее - ПО) установок разработано в инструментальном программном комплексе промышленной автоматизации CODESYS. Основой комплекса CODESYS является среда разработки прикладных программ для программируемых логических контроллеров (ПЛК).

ПО установок обеспечивает сбор, учет, хранение и передачу информации о количестве извлекаемых из недр нефти и нефтяного газа и их параметров. Система контроля и управления состоит из контроллера и сенсорной жидкокристаллической панели, установленных в шкафу управления.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных. ПО на метрологические характеристики установок влияние не оказывает. Идентификационные данные метрологически значимой части ПО установок приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и основные технические характеристики установок приведены в таблицах 3 и 4. Показатели надежности приведены в таблице 5.

аблица 4 - Основные технические характеристики

Продолжение таблицы 4

аблица 5 - Показатели надежности

наносится на титульных листах руководства по эксплуатации и паспорта установок типографическим способом, на табличках БТ и БА - методом металлографики.

Комплект поставки установок измерительных Т-ГЗУ-М приведен в таблице 6.

Таблица 6 - Комплект поставки установок измерительных Т-ГЗУ-М

приведены в документе МИ 160-2025 «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных Т-ГЗУ-М» с изменением № 1, свидетельство об аттестации методики измерений № 179-RA.RU.312954-2025 от 24.06.2025 г.

Постановление Правительства Российской Федерации от 16.11.2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.2.1)

ТУ 3667-014-49652808-2009 «Установки измерительные типа «Т»-ГЗУ-М. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Завод нефтегазового оборудования «ТЕХНОВЕК»

(ООО «Завод НГО «ТЕХНОВЕК»)

ИНН 1828009678

Юридический адрес: 427436, Удмуртская республика, г. Воткинск, 6 км Камской железной дороги, площадка «Сива»

Телефон(факс): 8 (34145) 6-03-00, 6-03-01, 6-03-02

E-mail: info@technovek.ru

Изготовитель

Общество с ограниченной ответственностью «Завод нефтегазового оборудования «ТЕХНОВЕК»

(ООО «Завод НГО «ТЕХНОВЕК»)

ИНН 1828009678

Адрес: 427436, Удмуртская республика, г. Воткинск, 6 км Камской железной дороги, площадка «Сива»

Телефон(факс): 8 (34145) 6-03-00, 6-03-01, 6-03-02

E-mail: info@technovek.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес: 420029, г. Казань, ул. Журналистов, д. 2а

Телефон: 8 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366
