МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 53221 «Счетчики электрической энергии 1ЕМ3000» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому' регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Шнейдер Электрик» от 10 января 2017 г. б/н приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии iEM3000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55691-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа 53221 «Счетчики электрической энергии iEM3000», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55691-13, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Л

  ,6^ГЫ И внешних связей



  С. С.Голубев

✓------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документ Федеральное агентство по техническому р метрологии.

Сертификат: 61DA1E000300E901C1ED (’ .^_миНисгра'П«ной Кому выдан: Голубев Сергей Сергеев^ ' ’:

Действителен: с 17.11.2016 до 17.11.2(И7'Л

у                            у л

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «27» февраля 2017 г. № 386

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии серии iEM3000

Счетчики электрической энергии серии iEM3000 (далее - счётчики) предназначены для измерений и учета активной и реактивной энергии в одном или в двух направлениях в трехфазных трехпроводных и четырехпроводных цепях переменного тока промышленной частоты.

Принцип действия счетчиков основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды. Счетчики электрической энергии серии iEM3000 состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея на ЖКИ. В счетчиках в качестве датчиков тока используются трансформаторы и в качестве датчиков напряжения резистивные делители. Особенностью счетчиков iEM31xx является использование неразрывно связанных цепей тока и напряжения. Счетчики предназначены для эксплуатации внутри помещений промышленного, сельскохозяственного и бытового назначения, и подлежат установке в шкаф со степенью защиты оболочки не ниже IP51. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии, а также в системах управления нагрузкой энергетических сетей. Связь с ЭВМ осуществляется с помощью цифрового интерфейса. Питание счетчика обеспечивается от входных сигналов напряжения.

Измеренные значения и параметры настроек прибора можно просмотреть на дисплее прибора, используя кнопки управления на лицевой панели. Кнопки управления позволяют произвести настройку прибора (выставить режим работы, коэффициенты трансформации измерительных трансформаторов, и др.).

Дополнительно, для приборов со встроенным интерфейсом связи RS485, с помощью программного обеспечения «ION Setup» и «SPM7» можно просматривать измерения и настраивать параметры прибора с экрана компьютера.

Измерение реактивной энергии происходит следующим образом.

Шаг 1. Вычисляется абсолютное (беззнаковое) значение реактивной мощности каждой фазы как корень квадратный из разности квадратов полной и активной мощностей:

q =     р²

Шаг 2. По сдвигу фазы тока от напряжения вычисляется текущий квадрант для вектора полной мощности кВА. (В расчёт берётся только 1 -я гармоника. Применяется быстрое разложение в ряд Фурье). Реактивной мощности присваивается знак «+» при нахождении вектора полной мощности в 1-м или во 2-м квадранте и, соответственно, знак «-» в 3-м или в 4-м квадранте.

ШагЗ.

Реактивная мощность 3-х фаз вычисляется как арифметическая сумма реактивных мощностей по фазам.

Шаг 4.Вычисляется приращение реактивной энергии как интеграл реактивной мощности по времени. Вычисление осуществляется в течение каждых 50-ти периодов сетевого напряжения (либо 60 периодов для сетей 60Гц). Т.е., интегрирование осуществляется примерно в течение 1 секунды.

Шаг 5.

Итоговое значение реактивной энергии вычисляется как сумма предыдущего итогового значения и приращения значения полученного на предыдущем шаге.

Для хранения и отображения измеренных величин в счетчиках имеется энергонезависимая память и жидкокристаллический индикатор для отображения измеряемых величин. Учет электроэнергии обеспечивается по тарифам и временным зонам, которые задаются программно. Количество тарифов в моделях со встроенным тарификатором до 4. Ход часов при отсутствии питания обеспечивается с помощью мощного конденсатора не менее 72 часов. При более длительном отключении питания счетчика происходит сброс часов и тарифного расписания к заводским настройкам.

Конструктивно счетчики изготовляются двух модификаций: прямого (до 63 А) и трансформаторного (до 6 А) включения, и состоят из лицевой панели, пломбируемых крышек, цифрового интерфейса и дискретных входов и выходов. На лицевой панели счетчика расположены:

• - Два светодиода, показывающие потребление активной электроэнергии, а также, что счетчик включен и работает нормально;

• - Клавиатура из трех кнопок, позволяющая изменять режимы работы и отображения на дисплее;

• - Двух пломбируемых крышек, защищающих от несанкционированного вмешательства в работу счетчика.

В зависимости от исполнений счетчики выпускаются нескольких моделей: iEM3100, iEM3110, iEM3115, iEM3150, iEM3155, iEM3200, iEM3210, iEM3215, 1EM3250, iEM3255. Схема структурного обозначения приборов с перечислением моделей представлена на рисунке 1.

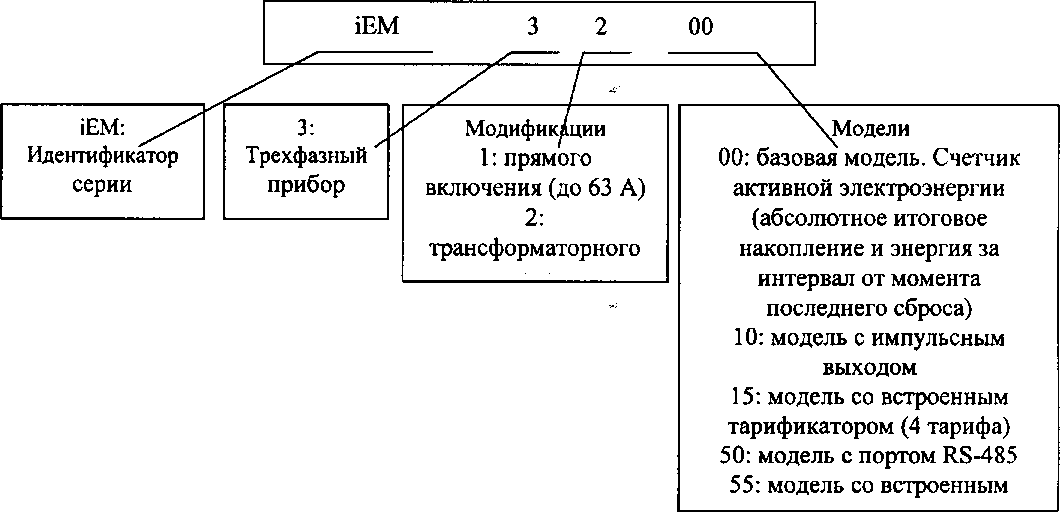

Рисунок 1 - Схема структурного обозначения счетчиков серии 1ЕМ3000

Функциональные возможности счетчиков серии iEM3000 в зависимости от модификаций приведены в таблице 1.

Таблица 1. Функциональные возможности счетчиков серии iEM3000

Фотография счетчика и места опломбирования представлены на рисунках 2 и 3.

Рисунок 2 - Фотография счетчика серии iEM3000 (модель iEM3155). Красным кругом выделено место установки клейма поверителя в виде наклейки.

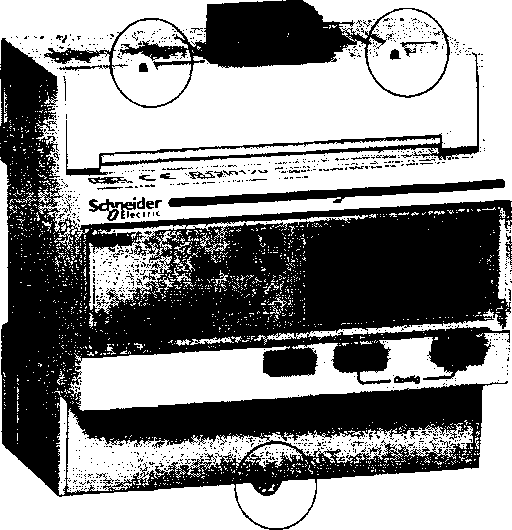

Рисунок 3 - Фотография счетчика серии iEM3000 (модель iEM3155). Красными кругами выделены проушины для установки пломб энергоснабжающей организации.

Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (многоуровневый пароль) и невозможно без вскрытия счётчика.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2, Характеристики программного обеспечения счетчиков серии iEM3000

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний уровень» в соответствии с Р 5CL2.077-2014.

Основные метрологические и технические характеристики представлены в таблице 3. Таблица 3. Основные метрологические и технические характеристики счетчиков серии 1ЕМ3000

наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.

Комплектность средства измерений

Таблица 4

осуществляется по документу МП 208-3002-2013 «Счетчики электрической энергии серии 1ЕМ3000. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 14 ноября 2016 г.

Основные средства поверки:

установка автоматическая трехфазная для поверки счетчиков электрической энергии HS-6303E, регистрационный №44220-10;

универсальная пробойная установка УПУ-10:

• - испытательное напряжение до 10 кВ,

• - погрешность установки напряжения ±5%;

секундомер СДСпр-1, абсолютная погрешность за 30 мин ±0,1 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на счетчик и (или) паспорт.

приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии

ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными.

«Wuxi Pro-face Electronics Со., Ltd.», Китай

Адрес: №20, Hanjian Road, National Hi-Tech Industrial Development Zone, Wuxi,

Jiangsu, 214028, R.P.C., China

Головной офис: Фирма «Schneider Electric Industries SAS», Франция

Адрес: 89, Boulevard Franklin Roosevelt

92500 Rueil-Malmaison, France

Тел.: (33) 141 29 85 01 Факс: (33) 141.29 89 01

АО "Шнейдер Электрик", г. Москва,

Адрес: 127018 г. Москва, Двинцев ул., 12, корп.1, здание «А»

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа 30004-13 от 26.07.2013 г.
