О внесении изменений в описание типа на счетчики жидкости 9405 и 9501

Во исполнение Административного регламента по предоставлению

Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970, зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением ООО «АЛЬФА-ТЕСТ» от 27 июля 2016 г. №  19

приказываю:

Приказ Росстандарта №1326 от 19.09.2016, https://oei-analitika.ru

Приложение         !

к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2016 г. № 1326 i

Изменения в описание типа на счетчики жидкости 9405 и 9501

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости 9405 и 9501

Назначение средства измерений

Счетчики жидкости 9405 и 9501 (далее - счетчики) предназначены для измерений объема бензина, керосина, нефти, масел и других нефтепродуктов с кинематической вязкостью не более 1500 мм2/с очищенных от механических загрязнений.

Описание средства измерений

Конструктивно счетчик состоит из преобразователя объема и счетного механизма (поставляется по запросу). Преобразователь объема состоит из корпуса с измерительной камерой, поршня с лопастями, подводящего и отводящего патрубков.

Корпус выполнен из чугуна, поршень - из алюминиевого сплава, боковые крышки - из стали, лопатки - из графитосодержащего материала, обеспечивающего смазывающие свойства при трении их о стенки и поршень. Высокая точность измерений достигается благодаря незначительным внутренним зазорам между движущимися частями счетчика.

Принцип действия основан на преобразовании перепада давления возникающего при протекании жидкости между входным и выходным патрубками счетчика во вращение поршня, находящегося в измерительной камере, которое затем передается через редуктор на счетный механизм. Под давлением жидкости поршень с лопастями приходит в движение, лопасти захватывают определенный объем жидкости и перемещают его к выходу.

Счетчики, в зависимости от вида рабочей среды и выполняемой задачи, отличаются друг от друга пропускной способностью и комплектностью.

Счетчики имеют следующие исполнения:

  • - 9405 - преобразователь объема со счетным механизмом и принтером;

  • - 9501 - преобразователь объема со счетным механизмом (поставляется по запросу).

Счетный механизм и принтер приводятся в исходное положение вручную.

На принтере регистрируется порядковый номер, начальное и конечное значение выданного объема жидкости в дм3/литрах (исполнение по запросу).

, для щим для

Дополнительно счетчик может быть оснащен стрелочным указателем расхода, визуального наблюдения за изменением расхода и датчиком импульсов, преобразую! обороты счетного механизма в электрические импульсы, пропорциональные объему передачи информации во внешние устройства (поставляется по запросу).

Счетчики выпускаются под торговой маркой "HEFA".

Внешний вид счетчиков приведен на рисунке 1.

Места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса приведены на рисунке 2.

Приказ Росстандарта №1326 от 19.09.2016, https://oei-analitika.ru

Счетчик 9501 со счетным устройством

Счетчик 9405 со счетным устройством принтером и указателем расхода

Счетчик 9501 со счетным устройством и датчиком импульсов

Счетчик 9501 с датчиком импульсов

Приказ Росстандарта №1326 от 19.09.2016, https://oei-analitika.ru

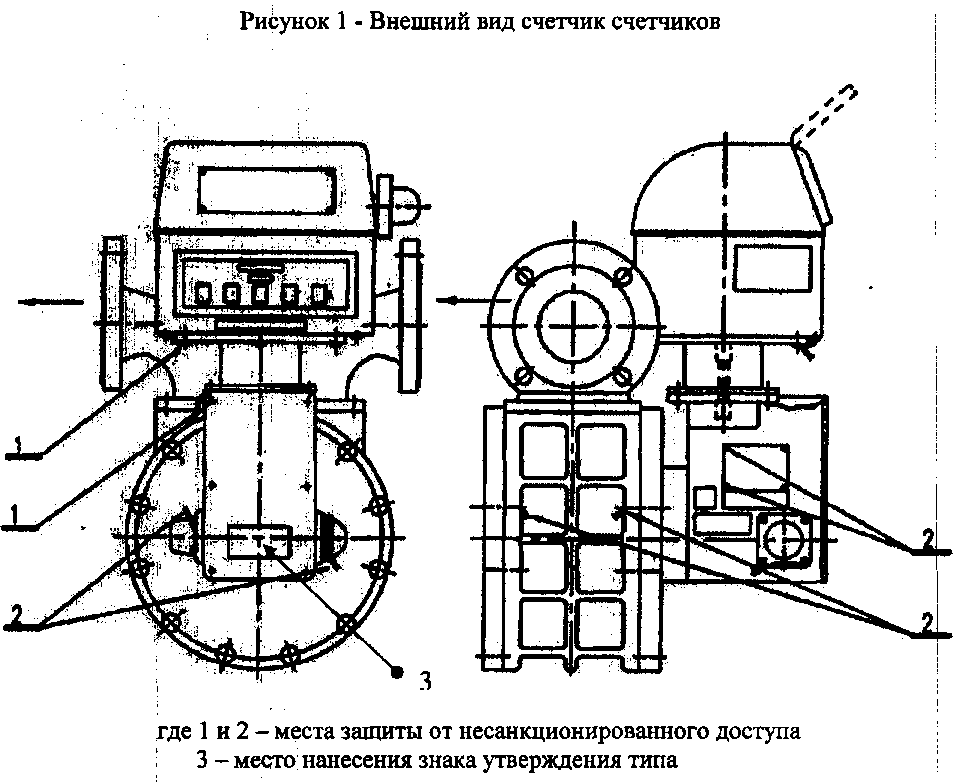

Рисунок 2 - Места нанесения знака утверждения типа и защиты от несанкционированного доступа

Программное обеспечение

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические и технические характеристики счетчиков приведены в таблице 1.

Таблица 1

Исполнение

9405

9501

Диаметр условного прохода Ду, мм

50

80

100

50

80

100

Qmin, дм7мин

50

100

200

50

100

200

Qnom, дм3/мин

500

1000

2000

500

1000

2000

Qmax, ДМ3/МИН

750

1500

2500

750

1500

1500

Минимальный измеряемый объем, дм3

200

200

500

200

200

500

Перепад давления при Qmax и вязкости 1 мм2/с, кПа

13

8

И

13

8

и

Порог чувствительности, дм3/мин

5

10

20

5

10

20

Габаритные размеры, мм, не более

319x300 х643

391x300 хбОЗ

567x300 хбОЗ

319x300 х553

391x300 х513

56'

X

'хЗОО

513

Масса, кг, не более

70

89

137

66

85

133

Пределы . допускаемой основной относительной погрешности измерений объема, %.....................................*................................................................................± 0,15; ± 0,25.

Максимальная вязкость измеряемой жидкости, мм2/с................................................1500.

Пределы допускаемой дополнительной погрешности, вызванная изменением вязкости измеряемой жидкости на каждые 100 мм2/с, %.......................................................................0,1.

Параметры счетного механизма:

...5;

0,1; ...8; ...1. ...1.

  • - количество разрядов счетчика разового учета......

  • - цена деления счетчика разового учета, дм3...........

  • - количество разрядов счетчика суммарного учета

  • - цена деления счетчика суммарного учета, дм3.....

Рабочее давление, МПа.............................................

Диапазон температур, °C:

от минус 30 до плюс 50; от минус 40 до плюс 50.

  • - измеряемой жидкости

  • - окружающей среды....

Параметры датчика импульсов:

Срок службы, лет

Знак утверждения типа

наносится на маркировочную табличку методом фотопечати и на титульный лист руково детва по эксплуатации счетчика типографским способом.

Комплектность средства измерений

Комплект поставки включает:

  • - счетчик жидкости (в соответствии с заказом);

  • - эксплуатационная документация;

  • - методика поверки.

Поверка

осуществляется по документу «ГСИ. Счетчики жидкости 9405 и 9501. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2011 г.

Место нанесения знака поверки на корпус счетчика не предусмотрено. Знак поверки наносится в свидетельство о поверке.

Основное средство поверки:                                                !

- поверочная объемная установка: пределы допускаемой относительной погрешности измерений ± (от 0,05 до 0,08) %.

Сведения о методиках (методах) измерений

Счетчики жидкости 9405 и 9501. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к счетчикам жидкости 9405 и 9501
  • 1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

  • 2. Техническая документация фирмы-изготовителя.

Изготовитель

Фирма РОЫСЯКЁ STROJtRNY a.s., Чешская Республика (торговая марка "HEFA”).

Юридический (почтовый) адрес: Bofiny 1145, Homi Pfedmdsti, 572 01 Polidka, Чешская

Республика

Телефон: + 420-461-751-111 Факс: + 420-461-751-105.

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие! «Всероссийский научно-исследовательский институт

метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»). Аттестат аккредитации

№ 30004-08.

Юридический (почтовый) адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон (495) 437-57-77; факс: (495) 437-56-66.

E-mail: office@vniims.ru
