МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

8 октября 2019 г.

Москва

О внесении изменений в описание типа на весы электронные ШТРИХ-ПОЧТОВЫЕ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ШТРИХ-М» от 22 июля 2019 г. № 1012/В приказываю:

• 1. Внести изменения в описание типа на весы электронные ШТРИХ-ПОЧТОВЫЕ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71514-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

  Заместитель Руководителя

✓      "                         л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

к______________________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «8» октября 2019 г. № 2394

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные ШТРИХ-ПОЧТОВЫЕ

Весы электронные ШТРИХ-ПОЧТОВЫЕ (далее - весы) предназначены для статического измерения массы почтовых отправлений при оказании услуг почтовой связи.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее - дисплей) терминала и/или на внешние электронные устройства (вторичный дисплей, компьютер, принтер).

Весы состоят из весоизмерительного устройства, включающего в себя корпус, датчик и устройство обработки аналоговых данных, грузоприемного устройства (далее - ГПУ) и терминала, включающего в себя дисплей и клавиатуру.

Весы выпускаются в двух конструктивных исполнениях:

• - дисплей и клавиатура встроены в корпус весов (индекс в обозначении весов отсутствует);

• - дисплей и клавиатура встроены в корпус весов, дисплей клиента закреплен на выносной стойке и связан с весоизмерительным устройством посредством кабеля (индекс К).

Весы всех конструктивных исполнений изготавливаются трехдиапазонными.

Весы выпускаются в трех модификациях, обозначаемых индексами: 6-0,5.1.2, 15-1.2.5, 32-1.2.5, отличающихся значениями максимальной нагрузки (Max) и значениями поверочных интервалов (е).

В весах используются жидкокристаллический дисплей (индекс Д1) или светодиодный дисплей (индекс Д2).

В весах возможна установка различных интерфейсов передачи данных посредством протоколов ОКА и POS2:

• - RS-232 (индекс И1);

• - RS-485 (индекс И2);

• - USB (индекс И3);

• - USB сдвоенный (индекс И4);

• - Ethernet (индекс И5),

• - WiFi (индекс И6);

• - Bluetooth (индекс И7).

Питание весов осуществляется от сети переменного тока (индекс отсутствует) или от встроенной аккумуляторной батареи (индекс А).

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• -  полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

• -  устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• -  устройство слежения за нулем (п. Т.2.7.3);

• -  устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

• - устройство предварительного задания значения массы тары (п. Т.2.7.5).

На корпусе весов прикрепляется табличка (разрушающаяся при удалении), содержащая следующую информацию:

• -  наименование и обозначение весов;

• -  товарный знак предприятия-изготовителя;

• -     обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

• -  знак утверждения типа средства измерений;

• -  значение (Maxi) в диапазонах взвешивания Wi;

• -  значение минимальной нагрузки (Mini) в диапазонах взвешивания Wi;

• -  значение (ei) в диапазонах взвешивания Wi;

• -  значение максимальной выборки массы тары (Т\) в диапазонах взвешивания Wi;

• -  номер весов по системе нумерации предприятия-изготовителя;

• -  параметры электрического питания.

Обозначение весов для заказа имеет вид:

Весы электронные ШТРИХ-ПОЧТОВЫЕ [1] [2]-[3][4][5][6],

где: ШТРИХ-ПОЧТОВЫЕ - обозначение типа весов;

• [1] - индекс конструктивного исполнения весов: индекс отсутствует или К;

• [2] - значения Max3 весов в диапазоне взвешивания W3, кг: 6, 15 или 32;

• [3] - значения e весов при максимальной нагрузке (Max3), г:

0,5.1.2 для весов с Max3 = 6 кг;

1.2.5 для весов с Max3 = 15 кг или 32 кг;

• [4] - индекс типа дисплея весов: Д1 или Д2;

• [5] - индекс наличия интерфейса весов: И1, И2, И3, И4, И5, И6 или И7;

• [6] - индекс наличия встроенной аккумуляторной батареи: А.

Пример обозначения весов при заказе:

Весы электронные ШТРИХ-ПОЧТОВЫЕ К 15-1.2.5 Д1И1И4А.

Общий вид весов различных конструктивных исполнений показан на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

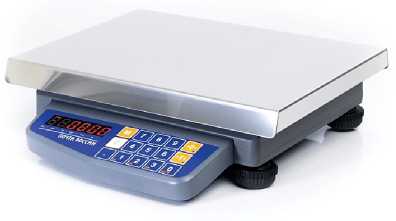

Без индекса

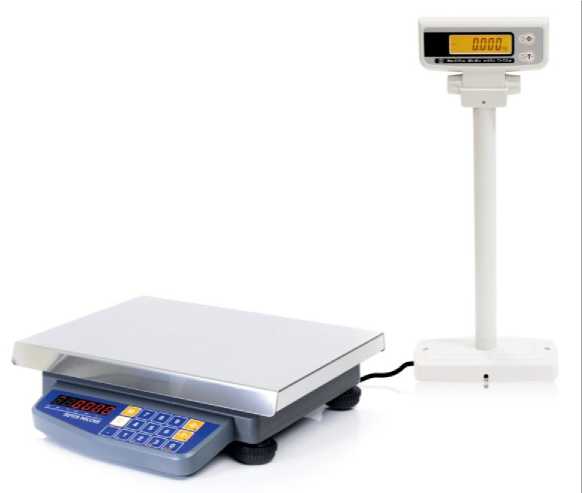

Индекс: К

Рисунок 1 - Общий вид весов (без индекса и индекс К)

(вид снизу)

Рисунок 2 - Схема пломбировки весов, обозначение места нанесения знака поверки (без индекса и индекс К)

Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования и после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которым возможен только на заводе-изготовителе и в сервисном центре, и защищены пломбой, как показано на рисунке 2.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.

Нормирование метрологических характеристик производится с учетом ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1-2011 ................................................................ средний (III)

Значения Min, Мах, е, действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих диапазонах взвешивания (Wi) и интервалах нагрузки (m) и диапазона выборки массы тары весов (Т^-) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Основные технические характеристики весов приведены в таблице 3.

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Значения габаритных размеров весов, размеров ГПУ и массы весов в зависимости от конструктивного исполнения приведены в таблице 4.

Таблица 4

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на таблички, закрепленные на корпусе весоизмерительного устройства.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по приказу Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири номинальной массой от 100 до 5000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.31-024-56828934-2017 Весы электронные ШТРИХ-ПОЧТОВЫЕ. Техничес-кие условия

Акционерное общество «Штрих-М» (АО «Штрих-М»).

Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4.

Юридический адрес: 143401, Московская область, г. Красногорск, ул. Речная, д. 8. ИНН 5024046846.

Телефон (факс): +7(495) 787-60-90.

Е-mail: info@shtrih-m.ru.

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8 Телефон (факс): +7(495) 491-78-12:

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311313
