Государственная поверочная схема для средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3453

Государственный первичный специальный эталон и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/Л до 750Л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

Настоящий документ распространяется на государственный первичный специальный эталон и государственную поверочную схему для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1 А/3 до 750Л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ и устанавливает назначение государственного первичного специального эталона единиц коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1 А/3 до 750/73 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики эталона и порядок передачи единиц коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1 А/3 до 750/73 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ от государственного первичного специального эталона средствам измерений с помощью вторичных и рабочих эталонов с указанием погрешностей и основных методов передачи размера единиц.

Соотношение погрешностей при поверке между вышестоящим эталоном и поверяемым эталоном или средством измерений должно быть не более 1/2.

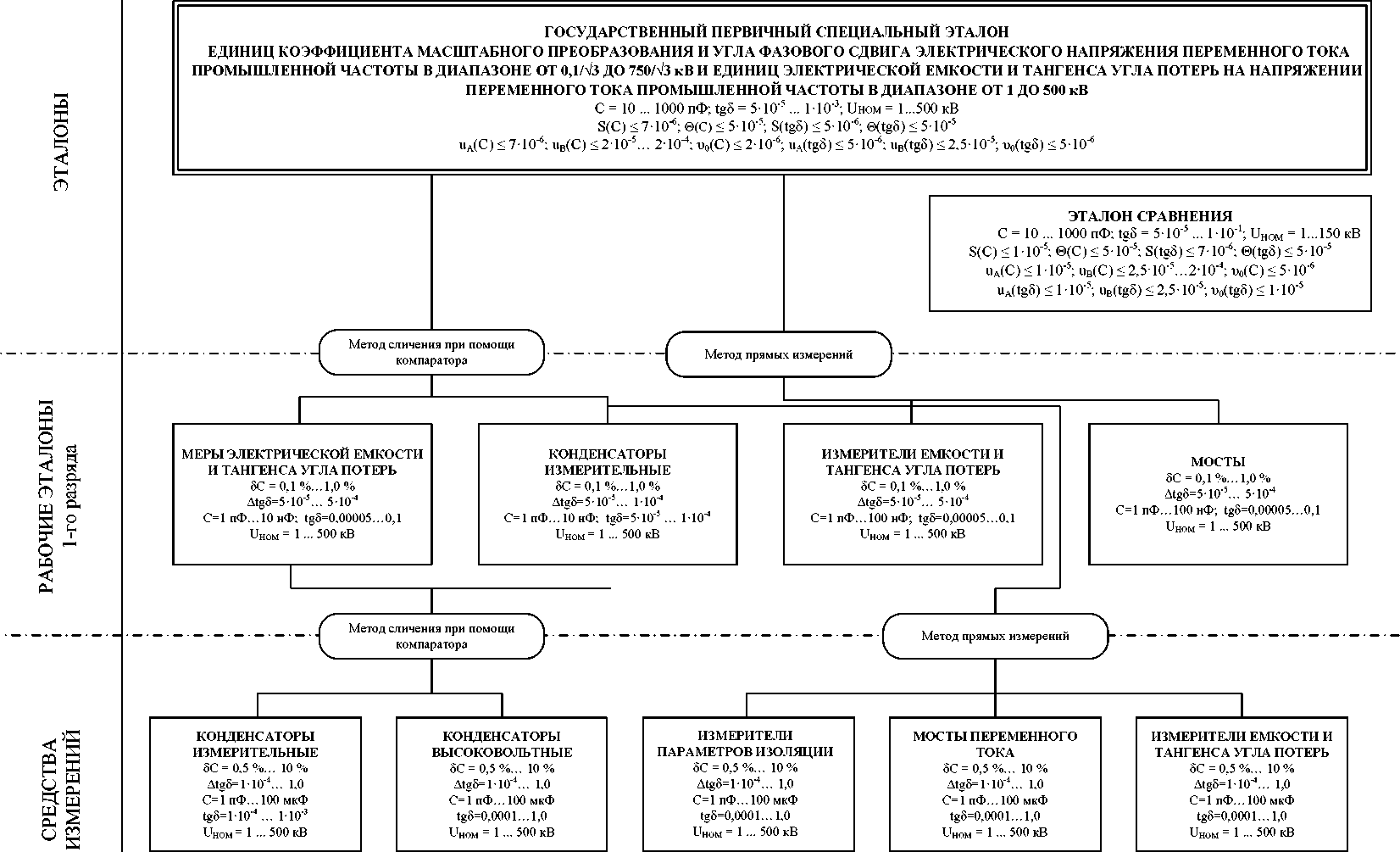

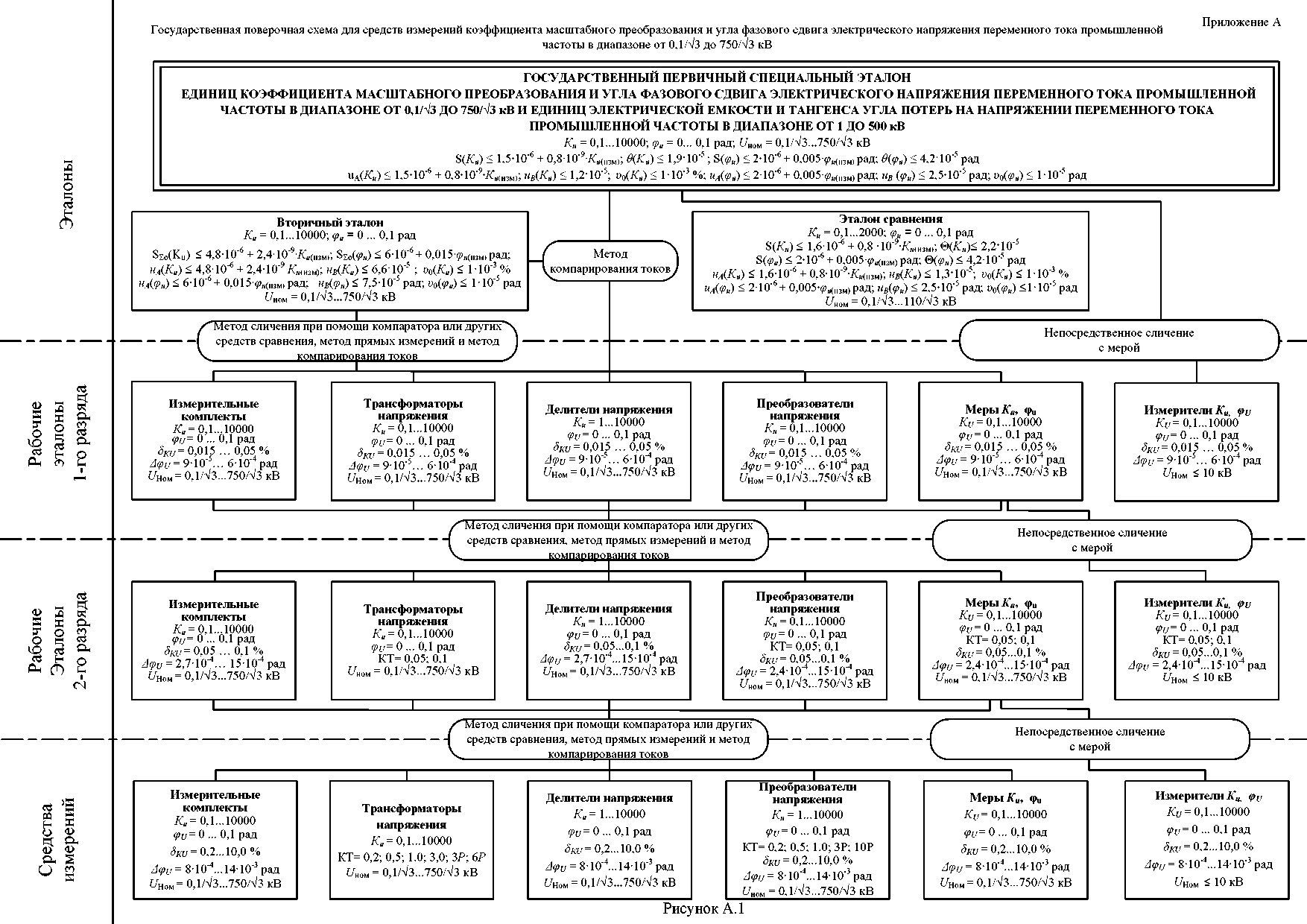

Графическая часть государственной поверочной схемы для средств измерений единиц коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ представлена в Приложениях А и Б.

• 2.1. Государственный первичный специальный эталон предназначен для воспроизведения и хранения единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ и передачи размера единиц средствам измерений с помощью вторичных и рабочих эталонов с целью обеспечения единства измерений в стране.

• 2.2.  В основу измерений единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ должны быть положены единицы, воспроизводимые указанным эталоном.

• 2.3. Государственный первичный специальный эталон состоит из комплекса следующих средств измерений:

меры электрической емкости и тангенса угла потерь;

меры для создания отношений токов в диапазоне масштабных коэффициентов от 0,02 до 20;

меры коэффициента масштабного преобразования и угла фазового сдвига напряжений;

мост высоковольтный эталонный.

• 2.4. Диапазон значений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750А/3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, воспроизводимых эталоном, составляет:

для коэффициента масштабного преобразования Ku - от 0,1 до 10000;

для угла фазового сдвига фи - от 0 до 0,1 рад;

для электрической емкости С от 10 до 1000 пФ;

для тангенса угла потерь tgd от 540^-5 до 1-10^-3.

• 2.5. Государственный первичный специальный эталон обеспечивает воспроизведение единиц:

  • 2.5.1.     Коэффициента масштабного преобразования со

среднеквадратическим отклонением    S(Ku),    не превышающим

1,540^-6 + 0,840^-9К_и(изм) при десяти независимых наблюдениях. Неисключенная систематическая погрешность ®(К_и) не превышает 1,9*10’⁵.

Стандартная неопределенность коэффициента масштабного преобразования, оцениваемая по типу А, uA(Ku) не превышает 1,540^-6  +  0,840^-9Ки(изм). Стандартная неопределенность, оцениваемая

по типу В, и_в(К_и) не превышает 1,2*10’⁵.

Нестабильность эталона за год Уо(Ки) составляет V10^-3 %.

• 2.5.2. Угла фазового сдвига со среднеквадратическим отклонением S(<p_u), не превышающим 240 ^-6 + 0 ,005ф_и(_изм) рад при десяти независимых наблюдениях. Неисключенная систематическая погрешность ®(ф_и) не превышает 4,240^-5 рад.

Стандартная неопределенность результата измерений угла фазового сдвига, оцениваемая по типу А, ил(фи) не превышает 240^-6 + 0,005фи(изм) рад. Стандартная неопределенность результата измерения угла фазового сдвига, оцениваемая по типу В, ив(фи) не превышает 2,540^-5 рад.

Нестабильность эталона за год Уо(фи) составляет V10^-5 рад.

• 2.5.3. Электрической емкости со среднеквадратическим отклонением S(C), не превышающим 740^-6 при десяти независимых измерениях. Неисключенная систематическая погрешность ®(С) не превышает 540^-5.

Стандартная неопределенность воспроизведения электрической емкости, оцениваемая по типу А, u_A(C) не превышает 740^-6. Стандартная неопределенность, оцениваемая по типу В, ив(С) не превышает пределов от 2Л0^-5 до 2Л0^-4.

Нестабильность эталона за год И)(С) составляет 240^-6.

• 2.5.4. Тангенса угла потерь со среднеквадратическим отклонением S(tgd), не превышающим 540^-6 при десяти независимых измерениях. Неисключенная систематическая погрешность ®(tgd) не превышает 5Л0^-5.

Стандартная неопределенность результатов измерений тангенса угла потерь, оцениваемая по типу А, uA(tgS) не превышает 540^-6. Стандартная неопределенность результатов измерений тангенса угла потерь, оцениваемая по типу В, u_B(tgd) не превышает 2,540^-5.

Нестабильность эталона за год Vo(tg5) составляет 540^-6.

• 2.6. Для обеспечения воспроизведения единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1А/3 до 750/73 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ с указанной точностью должны соблюдаться правила хранения и применения эталона, утвержденные в установленном порядке.

• 2.7. Государственный первичный специальный эталон применяют для передачи размера единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1А/3 до 750/73 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ вторичному эталону и рабочим эталонам методом компарирования токов.

• 3.1. В качестве эталона сравнения применяют меры электрической емкости и тангенса угла потерь, меры для создания отношений токов коэффициентов масштабного преобразования, мост высоковольтный эталонный в диапазоне измерений:

коэффициента масштабного преобразования от 0,1 до 2000 и угла фазового сдвига от 0 до 0,1 рад электрического напряжения переменного тока промышленной частоты от 0,1/73 до 110/73 кВ.

электрической емкости от 10 до 1000 пФ и тангенса угла потерь от 0,00005 до 0,1 на напряжении переменного тока промышленной частоты от 1 до 150 кВ.

• 3.2. Эталон сравнения обеспечивает воспроизведение единиц:

  • 3.2.1.       Коэффициента       масштабного       преобразования

со среднеквадратическим отклонением S(Ku), не превышающим 1,640^-6 + 0,840^-9К_и(_изм) при десяти независимых наблюдениях. Неисключенная систематическая погрешность ®(К_и) не превышает 2,2Л0^-5.

Стандартная неопределенность коэффициента масштабного преобразования, оцениваемая по типу А, uA(Ku) не превышает 1,640^-6 + 0.8J0'•Л', и м . Стандартная неопределенность, оцениваемая по типу В, ив(Ки) не превышает 1,3-10’⁵.

Нестабильность эталона за год Уо(Ки) составляет V10^-3 %.

• 3.2.2. Угла фазового сдвига со среднеквадратическим отклонением S(pu), не превышающим 240 ^-6 +

0,005^фи(изм) рад при десяти независимых наблюдениях. Неисключенная систематическая погрешность 0(ф_и) не превышает 4,240^-5 рад.

Стандартная неопределенность результата измерений угла фазового сдвига, оцениваемая по типу А, и_А(фи) не превышает 240^-6 + 0,005фи(изм) рад. Стандартная неопределенность результата измерения угла фазового сдвига, оцениваемая по типу В, ив(фи) не превышает 2,540^-5 рад.

Нестабильность эталона за год г₀(ф_и) составляет V10^-5 рад.

• 3.2.3. Электрической емкости со среднеквадратическим отклонением S(C), не превышающим V10^-5 при десяти независимых измерениях. Неисключенная систематическая погрешность ®(С) не превышает 540^-5.

Стандартная неопределенность воспроизведения электрической емкости, оцениваемая по типу А, и_А(С) не превышает Г10^-5. Стандартная неопределенность, оцениваемая по типу В, ив(С) не превышает пределов от 2,5 •Ю^-5 до 240^-4.

Нестабильность эталона за год у₀(С) составляет 540^-6.

• 3.2.4. Тангенса угла потерь со среднеквадратическим отклонением S(tgS), не превышающим 740^-6 при десяти независимых измерениях. Неисключенная систематическая погрешность ®(tgd) не превышает 540^-5.

Стандартная неопределенность результатов измерений тангенса угла потерь, оцениваемая по типу А, ua^S) не превышает Г10^-5. Стандартная неопределенность результатов измерений тангенса угла потерь, оцениваемая по типу В, ub^S) не превышает 2,540^-5.

Нестабильность эталона за год v₀(tg5) составляет Г10^-5.

• 3.3. Эталон сравнения используют в качестве мобильной эталонной установки для проведения сличений.

• 4.1. В качестве вторичных эталонов единиц коэффициента масштабного преобразования и угла фазового сдвига применяют масштабные емкостные преобразователи и преобразователи ток-напряжение с прибором сравнения или трансформаторы напряжения в диапазоне измерений коэффициента масштабного преобразования 0,1 до 10000 и угла фазового сдвига от 0 до 0,1 рад электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1А/3 до 750А/3 кВ.

• 4.2. Среднеквадратическое отклонение результата сличений вторичных эталонов единиц коэффициента масштабного преобразования и угла фазового сдвига с первичным эталоном должно быть не более 4,840^-6 + 2,440^-9^К_и(_изм) для ^{И 6}^^{10 +0,015ф}и(изм) ^для Ы^фи).

Стандартная неопределенность результатов измерений коэффициента масштабного преобразования, оцениваемая по типу А, uA(Ku) не превышает 4,840^-6  +  2,4-10’⁹Ки(изм). Стандартная неопределенность, оцениваемая

по типу В, и_в(К_и) не превышает 6,6Л0^-5.

Стандартная неопределенность результатов измерений угла фазового сдвига, оцениваемая по типу А, u_A (ф_и) не превышает 640^-6 + 0,015ф_и(_изм) рад. Стандартная неопределенность результатов измерений угла фазового сдвига, оцениваемая по типу В, и_В(ф_и) не превышает 7,540^-5 рад.

• 4.3. Нестабильность вторичного эталона за год составляет 1 • 10^-3 % и 1 • 10^-5 рад дляно(Ки) и Уо(фи) соответственно.

• 4.4.  Вторичные эталоны единиц коэффициента масштабного преобразования и угла фазового сдвига применяют для передачи размера единиц рабочим эталонам 1-го и 2-го разряда и средствам измерений методом сличения при помощи компаратора или других средств сравнения, методом прямых измерений, методом компарирования токов и непосредственным сличением с мерой.

• 5. Рабочие эталоны

  • 5.1. Рабочие эталоны 1-го разряда

• 5.1.1.1.  В качестве эталонов 1-го разряда единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1А/3 до 750А/3 кВ применяют измерительные комплекты, трансформаторы напряжения, делители напряжения, преобразователи напряжения, меры К_и и ф_и и измерители К_и и ф_и в диапазоне измерений от 0,1 до 10000 для К_и и от 0 до 0,1 рад для фи.

• 5.1.1.2.  Пределы допускаемой погрешности эталонов 1-го разряда составляют от 0,015 до 0,05 % для коэффициента масштабного преобразования и от 940^-5 до 640^-4 рад для угла фазового сдвига. Указанные пределы допускаемой погрешности включают в себя погрешность метода передачи.

• 5.1.1.3. Рабочие эталоны 1-го разряда применяют для передачи единиц коэффициента масштабного преобразования и угла фазового рабочим эталонам 2-го разряда или средствам измерений методом сличения при помощи компаратора или других средств сравнения, методом прямых измерений, методом компарирования токов и непосредственным сличением с мерой.

• 5.1.2.1. В качестве эталонов 1-го разряда единиц электрической емкости С и тангенса угла потерь tgd на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ применяют меры электрической емкости и тангенса угла потерь, конденсаторы измерительные, измерители емкости и тангенса угла потерь и мосты в диапазоне измерений электрической емкости от 1 до 100000 пФ и тангенса угла потерь от 5-10^-5 до 0,1.

• 5.1.2.2. Пределы допускаемой погрешности эталонов 1-го разряда составляют от 0,1 % до 1,0 % для электрической емкости и от 540^-5 до 540^-4 для тангенса угла потерь. Указанные пределы допускаемой погрешности включают в себя погрешность метода передачи единиц.

• 5.1.2.3. Рабочие эталоны 1-го разряда применяют для передачи единиц электрической емкости и тангенса угла потерь средствам измерений методом прямых измерений или методом сличения при помощи компаратора.

• 5.2.1.  В качестве эталонов 2-го разряда единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1А/3 до 750/73 кВ применяют измерительные комплекты, трансформаторы напряжения, делители напряжения, преобразователи напряжения, меры К_и и ф_и и измерители К_и и ф_и в диапазоне измерений от 0,1 до 10000 для К_и и от 0 до 0,1 рад для фи.

• 5.2.2.  Пределы допускаемой погрешности эталонов 2-го разряда составляют от 0,05 до 0,1 % для коэффициента масштабного преобразования и от 2,740^-4 до 1540^-4 рад для угла фазового сдвига. Указанные пределы допускаемой погрешности включают в себя погрешность метода передачи.

• 5.2.3. Классы точности эталонов 2-го разряда равны 0,05 и 0,1 по ГОСТ 23625 и ГОСТ 1983.

• 5.2.4. Рабочие эталоны 2-го разряда применяют для передачи единиц коэффициента масштабного преобразования и угла фазового сдвига средствам измерений методом сличения при помощи компаратора или других средств сравнения, методом прямых измерений, методом компарирования токов и непосредственным сличением с мерой.

• 6. Средства измерений

• 6.1.1.  В качестве средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1А/3 до 750/73 кВ применяют измерительные комплекты, трансформаторы напряжения, делители напряжения, преобразователи напряжения, меры Ku и фи и измерители Ku и фи в диапазоне измерений от 0,1 до 10000 для Ku и от 0 до 0,1 рад для фи.

• 6.1.2. Пределы допускаемой погрешности средств измерений составляют от 0,2 до 10,0 % для коэффициента масштабного преобразования и от 840^-4 до 1410^-3 рад для угла фазового сдвига.

• 6.1.3. Классы точности средств измерений равны 0,2, 0,5, 1,0, 3Р и 6Р по ГОСТ 23625 и ГОСТ 1983.

• 6.2.1. В качестве средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ применяют конденсаторы измерительные, высоковольтные конденсаторы, измерители параметров изоляции, мосты переменного тока и измерители емкости и тангенса угла потерь в диапазоне измерений электрической емкости от 1 пФ до 100 мкФ и тангенса угла потерь от 1,0Л0^-4 до 1,0.

• 6.2.2. Пределы допускаемой погрешности средств измерений составляют от 0,5 до 10,0 % для электрической емкости и от Г10^-4 до 1,0 для тангенса угла потерь.
