Москва

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»        __2024 г. № 10_8

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» апреля 2024 г. № 1058

Регистрационный № 38236-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для измерения объемной активности бета-излучающих инертных газов УДГБ-209М

Установки для измерения объемной активности бета-излучающих инертных газов УДГБ-209М (далее - УДГБ-209М) предназначены для измерений объемной активности бета-излучающих инертных газов в воздухе помещений и систем вентиляции различных промышленных объектов.

Конструктивно УДГБ-209М представляет собой стальную конструкцию, на которой закреплены следующие блоки:

• -   блок детектирования - БД;

• -   блок первичной обработки данных с дисплеем и сигнализаторами (далее по тексту - БПОД) или без дисплея и сигнализаторов (далее по тексту - БПО);

• -   блок расходомера.

Работа УДГБ-209М основана на отборе пробы воздуха и прокачке его через измерительную камеру, в которой установлена сборка из двух кремниевых детекторов (далее по тексту - БД). Детекторы регистрируют гамма- и бета-излучение из контролируемого объема воздуха и выдают сигнал на БПОД. В пневматический тракт включен блок расходомера. Этот блок измеряет объемную скорость прокачиваемого через измерительную камеру воздуха и выдает сигнал на БПОД, пропорциональный этой скорости. Детекторы преобразует энергию гамма- и бета- излучения в электрические импульсы. Один детектор регистрирует бета-излучение контролируемого воздуха и гамма-излучение, как контролируемого воздуха, так и гамма-фон от внешней среды; другой - только гамма-излучение контролируемого воздуха и внешних источников. Это позволяет выделить бета-излучение инертных радиоактивных газов (далее по тексту - ИРГ). Сигнал с расходомера (пропорциональный объемной скорости прокачиваемого воздуха) и сигнал с БД (пропорциональный активности) поступают на БПОД (БПО). БПОД (БПО) обрабатывает сигналы с расходомера и БД, формирует сигнал в цифровой форме о величине и обозначении объемной активности ИРГ.

БД расположен в свинцовом корпусе с толщиной стенок, равной 50мм, что значительно снижает величину фона от внешних источников гамма- излучения. Свинцовый корпус закрывается свинцовой дверкой. В корпусе и дверке выполнена ниша. Дверка вращается вокруг оси, установленной на подшипниках. В закрытом положении дверка фиксируется двумя замками. В нише корпуса установлена измерительная камера с входным и выходным штуцером для ее подключения к пневматической части УДГБ-209М. Измерительная камера изготовлена из нержавеющей стали. Объём камеры 0,076 л. К камере четырьмя болтами крепится сборка детекторов. Кремниевые детекторы, в силу их малого температурного дрейфа, обеспечивают

высокую стабильность измерения. Каждый детектор имеет свой усилительный тракт. Импульсы с выхода детекторов усиливаются, формируются по форме и длительности и поступают на вход БПОД (БПО) для дальнейшей обработки. На входе в находится бумажный фильтр в специальном корпусе, измерительную камеру дисперсной фазы аэрозоля.

Внешний вид УДГБ-209М, схема пломбировки и

место нанесения знака

утверждения

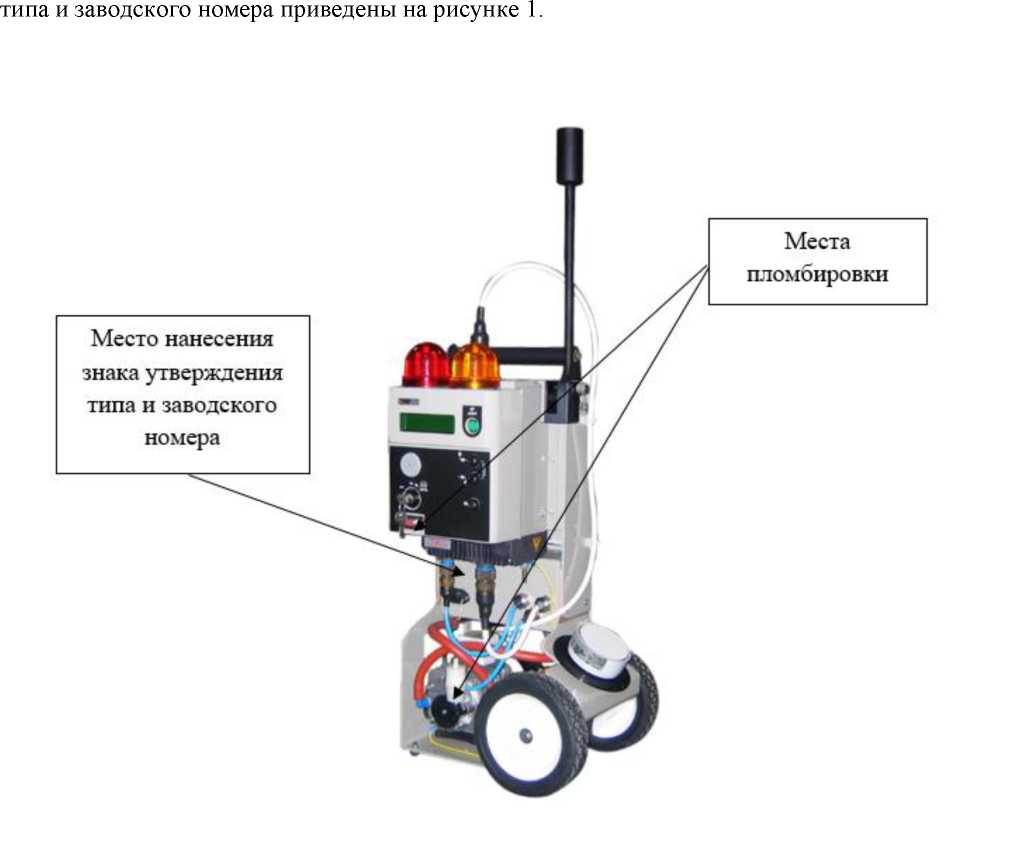

Рисунок 1 - Внешний вид УДГБ-209М, схема пломбировки и место нанесения знака утверждения типа и заводского номера

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским методом на этикетку, клеящуюся на блок детектирования. Формат обозначения заводского номера цифровой.

Программное обеспечение

УДГБ-209М полностью автоматизированная установка со встроенным программным обеспечением (ПО).

ПО делится на два типа:

Базовое ПО осуществляет управление основными функциями прибора. Оно одинаково для всех типов БПО (блок первичной обработки) или БПОД (блок первичной обработки со строенным дисплеем).

Прикладное ПО обеспечение обеспечивает сбор, расчет и управление данными. Прикладное программное обеспечение является специфическим для каждого БПО(Д) и загружается непосредственно при начальной настройке УДГБ-209М.

Идентификационные данные приведены в таблице 1.

Таблица 1 -

данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносятся типографским методом на этикетку, клеящуюся на блок детектирования.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» документа ВШКФ.412668.003 РЭ «Установки для измерения объемной активности бета-излучающих инертных газов УДГБ- 209М. Руководство по эксплуатации».

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие условия»;

ВШКФ.412668.003ТУ «Установки для измерения объемной бета-излучающих инертных газов УДГБ-209М. Технические условия».

Общество с ограниченной ответственностью Научно-производственное «Радиационный контроль. Приборы и методы» (ООО H^I^I «РАДИКО») Адрес: 249035, Калужская обл., г. Обнинск, пр-кт Маркса, д. 14а

Тел.: +7(48439)49716; Факс: +7(48439)49768

E-mail: main@radico.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево, промзона ФГУП «ВНИИФТРИ», главный лабораторный корпус.

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» апреля 2024 г. № 1058

Регистрационный № 75118-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы бортовых траекторных измерений маневренных самолетов КБТИ-М

Комплексы бортовых траекторных измерений маневренных самолетов КБТИ-М

(далее - КБТИ-М) предназначены для измерения радионавигационных параметров, определения на их основе относительных координат и скорости высокодинамичных объектов.

Принцип работы КБТИ-М заключается в следующем: после подключения внешней антенны глобальной навигационной спутниковой системы (ГНСС) бортовой аппаратуры к мало- габаритной комплексной информационно-управляющей системе (МКИУС) и антенны ГНСС базовой контрольно-корректирующей станции (БКС) к БКС, подачи напряжения питания, КБТИ-М автоматически производит поиск, прием радионавигационных сигналов навигационных космических аппаратов (НКА) и регистрацию измерений навигационных параметров.

Конструктивно КБТИ-М выполнен в виде приемно-измерительных блоков и блока управления, связанных между собой информационными каналами.

В состав КБТИ-М входят следующие компоненты и средства:

• - МКИУС в металлическом корпусе с индикатором питания, разъемом питания, разъемом интерфейса и высокочастотным разъемом для подключения внешней антенны;

• - БКС в металлическом корпусе с индикацией режимов работы, разъемом питания, разъемом интерфейса, высокочастотным разъемом для подключения внешней антенны и разъемом выхода метки времени;

• - блок контроля и управления (БКУ) в виде ноутбука;

• - антенна ГНСС бортовой аппаратуры;

• - антенна ГНСС БКС;

• - монтажная рама;

• - программное обеспечение.

Внешний вид КБТИ-М с указанием мест нанесения знака утверждения типа, заводских номеров, серийных номеров и четырех пломб, предотвращающих несанкционированный доступ к изменению узлов конструкции, представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится на табличку, идентифицирующий каждый экземпляр средства измерений, которая располагается на корпусе МКИУС, БКС и БКУ методом гравировки. Формат нанесения заводского номера буквенно-числовой. Серийный номер наносится методом печати на этикетку машинописным способом. Формат нанесения - числовой.

Место нанесения знака

об утверждении типа

е) м

г) антенна ГНСС аппаратур

Рисунок 1 - Внешний вид КБТИ-М с указанием мест нанесения знака утверждения типа, заводских номеров, серийных номеров и четырех пломб

[есто нанесения серийных

есто нанесения заводских номеров

Программное обеспечение (ПО) КБТИ-М включает:

• - «VERT32T», которое определяет режим работы и сбор данных бортового блока КБТИ-М, обеспечивает получение координат в абсолютном режиме измерений;

• - «VFileTcp», которое позволяет получить доступ к внутреннему накопителю информации;

• - «JavStock», которое используется для регистрации и сбора первичных измерений с БКС;

• - «JavTrT», которое выполняет преобразование файлов с измерениями МКИУС и БКС для проведения постобработки;

• - «GrafNav» с установочным файлом «SetupNav», которое выполняет постобработку измерений, проводит расчет координат бортовой аппаратуры в дифференциальном режиме измерений. Конструкция МКИУС и БКС исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики КБТИ-М

Таблица 3 - Технические характеристики КБТИ-М

наносится типографским способом на титульный лист руководства по эксплуатации и корпуса МКИУС, БКС и БКУ.

Таблица 4 - Комплект поставки КБТИ-М

приведены в разделе «Инструкция по эксплуатации» документа ИКПВ.794129.007 РЭ «Комплекс бортовых траекторных измерений маневренных самолетов КБТИ-М. Руководство по эксплуатации».

ИКПВ.794129.007 ТУ «Комплекс бортовых траекторных измерений маневренных самолетов КБТИ-М. Технические условия».

Акционерное общество «Летно-исследовательский институт имени М.М.Громова» (АО «ЛИИ им. М.М.Громова»)

ИНН 5040114973

Адрес: 140180, Московская обл., г. Жуковский, ул. Гарнаева, д. 2А

Телефон: +7 (495) 556-59-38

Факс: +7 (495) 363-69-80

Web-сайт: http://www.lii.ru

E-mail: secretary.chief@lii.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ »

Телефон (факс): +7 (495) 526-63-00

Web-сайт: http://www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
