Установки трубопоршневые поверочные стационарные «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100

Установки трубопоршневые поверочные стационарные «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100 предназначены для измерений количества жидкости при поверке (градуировке), контроле и исследовании метрологических характеристик преобразователей расхода различных принципов действия при их изготовлении, эксплуатации и после ремонта.

Принцип действия установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100 заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровой поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

В соответствии с ТУ 4213-074-00135786-2005 «Установка трубопоршневая поверочная стационарная» в зависимости от габаритных размеров, массы, верхнего предела диапазона измерений объемного расхода и наибольшего рабочего давления, выпускаются следующие модели установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05»:

• - ОЗНА-Прувер С-0,05-100-1,6;         - ОЗНА-Прувер С-0,05-500-1,6;

• - ОЗНА-Прувер С-0,05-100-2,5;        - ОЗНА-Прувер С-0,05-500-2,5;

• - ОЗНА-Прувер С-0,05-100-4,0;        - ОЗНА-Прувер С-0,05-500-4,0;

• - ОЗНА-Прувер С-0,05-100-6,3;        - ОЗНА-Прувер С-0,05-500-6,3;

• - ОЗНА-Прувер С-0,05-280-1,6;        - ОЗНА-Прувер С-0,05-1100-1,6;

• - ОЗНА-Прувер С-0,05-280-2,5;        - ОЗНА-Прувер С-0,05-1100-2,5;

• - ОЗНА-Прувер С-0,05-280-4,0;        - ОЗНА-Прувер С-0,05-1100-4,0;

• - ОЗНА-Прувер С-0,05-280-6,3;        - ОЗНА-Прувер С-0,05-1100-6,3.

Установки трубопоршневые поверочные стационарные «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100 состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, одной или двух пар сигнализаторов (детекторов) положения поршня, тройника, расширителя, крана-манипулятора, средств измерений давления и температуры автоматических и показывающих, электропривода (устанавливается в зависимости от комплектации).

При работе установку трубопоршневую поверочную стационарную «ОЗНА-Прувер С-0,05» любой модели и поверяемое (градуируемое) или исследуемое, контролируемое средство измерений соединяют последовательно. Через технологическую схему с установкой трубопоршневой поверочной стационарной «ОЗНА-Прувер С-0,05» и средство измерений устанавливают необходимое значение расхода жидкости. Клапан крана-манипулятора установки трубопоршневой поверочной стационарной «ОЗНА-Прувер С-0,05» рукояткой вручную или с помощью электропривода поворачивается в положение «запуск» и в поток жидкости, проходящей через установку трубопоршневую поверочную стационарную «ОЗНА-Прувер С-0,05», запускается шаровой поршень, который скатывается по наклонной направляющей, и увлекаемый потоком жидкости, попадает в калиброванный участок. При воздействии шарового поршня на толкатели сигнализаторов (детекторов) происходит срабатывание их микровыключателей, которые генерируют электрические сигналы, определяющие начало и завершение измерения и поступающие в систему обработки информации (измерительно-вычислительный комплекс, управляющий контроллер и т. п.).

При срабатывании первого (первого и второго - при установке четырех) сигнализаторов (детекторов) начинается счет импульсов с поверяемого (градуируемого) или исследуемого, контролируемого средства измерений, по сигналу второго (третьего и четвертого - при установке четырех) сигнализаторов (детекторов) счет импульсов заканчивается.

Объем жидкости, измеренный установкой трубопоршневой поверочной стационарной «ОЗНА-Прувер С-0,05» и приведенный к условиям измерений поверяемого (градуируемого) или исследуемого, контролируемого средства измерений, соответствует объему жидкости, прошедшему через поверяемое (градуируемое) или исследуемое, контролируемое средство измерений, при этом число импульсов, измеренное счетчиком импульсов системы обработки информации, пропорционально измеренному объему жидкости.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100 на фланцах калиброванного участка и на сигнализаторах (детекторах) (крышки отсеков с толкателем и микровыключателем) предусмотрены места для установки пломб, несущих на себе оттиск поверительного клейма.

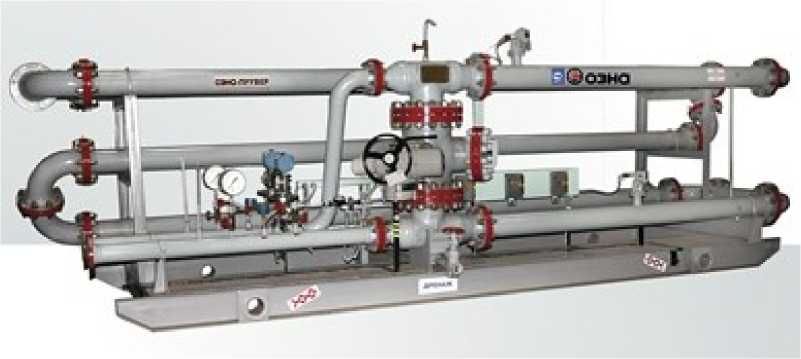

Общий вид установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» представлен на рисунке 1.

Рисунок 1 - Общий вид установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05»

Пломбировка от несанкционированного доступа установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, навешиваемые с помощью проволоки, пропущенную через специальные отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка и болтах крышек отсеков сигнализаторов (детекторов). Место пломбировки от несанкционированного доступа установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» представлено на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок трубопоршневых

поверочных стационарных «ОЗНА-Прувер С-0,05»

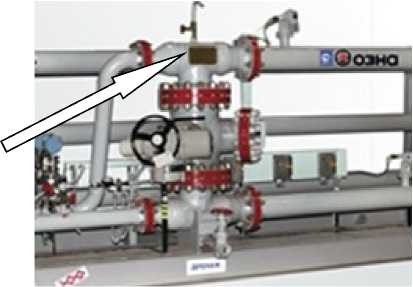

Заводской номер указывается на маркировочной табличке, прикрепленной на расширителе корпуса установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100, методом лазерной маркировки. Обозначение места нанесения заводского номера представлено на рисунке 3.

УСТАНОВКА ТРУБОПОРШНЕВАЯ ПОВЕРОЧНАЯ '^СТАЦИОНАРНАЯ ОЗНА-ПРУВЕР С-0,05

-074-00135786-2005

Зав7№~~~^      Дата выпуска

ДАВЛЕНИЕ РАБОЧЕЕ НЕ БОЛЕЕ, МПа

ДИАПАЗОН РАСХОДОВ, Мз/Ч НОМИНАЛЬНАЯ ВМЕСТИМОСТЬ, М^; ОТНОСИТЕЛЬНАЯ ПОГРЕШНОСТЬ, % ДИАМЕТР КАЛИБРОВАННОГО УЧАСТКА, ММ МАТЕРИАЛ КАЛИБРОВАННОГО УЧАСТКА

ТОЛЩИНА СТЕНКИ

₄ КАЛИБРОВАННОГО УЧАСТКА, ММ

Рисунок 3 - Обозначение места нанесения заводского номера установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100

отсутствует

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносится в левом верхнем углу титульного листа паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную на расширителе корпуса установок трубопоршневых поверочных стационарных «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100, методом лазерной маркировки. В левом верхнем углу титульного листа паспорта, руководства по эксплуатации, рядом со знаком утверждения типа, указывается номер регистрации типа средств измерений в Федеральном информационном фонде по обеспечению единства измерений.

Таблица 3  - Комплектность установок трубопоршневых поверочных стационарных

«ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100

Сведения о методиках (методах) измерений приведены в разделе 1 «Описание и работа» эксплуатационного документа «Установка трубопоршневая поверочная стационарная «ОЗНА-Прувер С-0,05». Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установкам трубопоршневым поверочным стационарным «ОЗНА-Прувер С-0,05» моделей 100, 280, 500, 1100

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

Технические условия ТУ 4213-074-00135786-2005 «Установка трубопоршневая поверочная стационарная «ОЗНА-Прувер С-0,05»

Акционерное общество «ОЗНА-Измерительные системы»

(АО «ОЗНА-Измерительные системы»)

ИНН 0265037983

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, д.60

Телефон (факс): +7 (34767) 9-50-10

Web-сайт: www.ozna.ru

E-mail: ms@ozna.ru

Акционерное общество «Акционерная компания ОЗНА»

(АО «АК ОЗНА»)

ИНН 0265004219

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, д.60

Телефон (факс): +7 (34767) 4-05-67, +7 (34767) 4-05-76

Web-сайт: www.ozna.ru

E-mail: ozna@ozna.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.
