ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    77К7_р_    2025 г. № _б_7

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Лист № 1 Регистрационный № 78350-20                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Системы контроля, мониторинга и управления трафиком «Системы КМУТ» (далее также - Системы КМУТ) предназначены для измерений характеристик трафика в точках подключения к сети связи: количества переданной (принятой) информации (данных), продолжительности (длительности) сеансов передачи данных, пропускной способности канала передачи данных (PD), скорости передаваемой информации, средней задержки передачи пакетов данных, вариации задержки передачи пакетов данных (PDV), коэффициента потерь пакетов данных (PL). Системы КМУТ обеспечивают регистрацию времени проведения измерений с привязкой системной шкалы времени Системы КМУТ к национальной шкале UTC(SU).

Описание средства измерений

К настоящему описанию типа относятся Системы контроля, мониторинга и управления трафиком «Системы КМУТ» в составе сервера (серверов) центрального узла (далее - сервера Системы КМУТ) и Зондов периферийного узла Системы КМУТ модификаций КМУТ М5 и (или) КМУТ М6. Также в состав Системы КМУТ могут включаться Зонды периферийного узла Системы КМУТ (далее - Зонды КМУТ) других модификаций (с индексами А, Б и без них), включая, но не ограничиваясь, КУТ М1, КМУТ М1, КМУТ М2, КМУТ М3, КМУТ-10, КМУТ-ПУ М1, КМУТ-Л (регистрационный № 68196-17); КМУТ М4, КМУТ-10 М1 (регистрационный № 73348-18); ESR-10 SLA KMUT, ESR-10 KMUT, ESR-20 KMUT, ESR-21 KMUT (регистрационный № 83814-21); КМУТ М7 (регистрационный № 79074-20). Модификации Зондов КМУТ имеют конструктивные отличия в разъемах присоединения к сети связи, функциональных возможностях и наличии информационных индикаторов. Дополнительно для поверки Систем КМУТ и периодического контроля функционирования их составных частей в состав системы могут включаться Формирователи-измерители соединений СИГМА-2 (регистрационный № 84943-22), а также устройства синхронизации и коррекции времени ХРОНО-С, источники точного времени (серверы) утвержденного типа.

Принцип действия Систем КМУТ (Зондов КМУТ) основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между Зондами КМУТ или Зондами КМУТ и серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.

Зонды КМУТ размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени Зондов КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

В зависимости от функциональных возможностей и конструктивного исполнения Зондов КМУТ Система КМУТ позволяют:

• - проводить измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи;

• - обеспечивать резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

• - обеспечивать одновременное измерение параметров сети передачи данных двух независимых каналов связи;

• - определять температуру;

• - обеспечивать прозрачное прохождение пакетов информации через Зонд КМУТ в случае отсутствия электропитания;

• - организовывать резервный или технологический канал связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM;

• - определять наличие напряжения в сети электропитания Зондов КМУТ, распределенных по сети связи в составе Систем КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени UTC (SU), хранение в памяти и выдача информации в серверы Систем КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания;

• - повышать отказоустойчивость электропитания за счет наличия двух встроенных независимых импульсных блоков электропитания.

Управление Зондами КМУТ осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени Зондов КМУТ к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.

Системы КМУТ обеспечивают:

• - измерение характеристик трафика в точках подключения к сети связи;

• - сбор, обработку и хранение информации о характеристиках трафика;

• - сбор, обработку и хранение информации о статистических оценках качества услуг связи, их целостности и устойчивости функционирования;

• - управление элементами Системы КМУТ;

• - сбор, обработку и хранение информации о наличии электропитания и о событиях выключения, временного интервала отсутствия и включения электропитания элементов Системы КМУТ.

Взаимосвязь составных частей Систем КМУТ обеспечивается посредством встроенных и/или внешних интерфейсов.

Конструктивно сервера Системы КМУТ выполнены на базе аппаратных серверных платформ архитектуры x86-64 в виде стоечных серверов по модульному принципу: устройства хранения, материнская плата-процессор-шасси-статив.

Доступ к устройствам хранения, процессору или платам можно получить только открыв дверь статива и крышку сервера с нарушением целостности пломб. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий эксплуатации и места установки. Конструкция статива может предусматривать блокировку от несанкционированного доступа с использованием замка.

Конструктивно Зонды КМУТ выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из металлического сплава или пластика, может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, выносной антенны располагаются на лицевой или задней панели блока. Модификации Зондов КМУТ М5 и М6 имеют исполнение позволяющее осуществлять монтаж в 19" телекоммуникационную стойку (статив). Пломбирование Зондов КМУТ предусмотрено на болтах крепления корпуса к задней панели.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки плат, устройств хранения, шасси и обеспечивает ограничение несанкционированного доступа. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Нанесение знака поверки на корпус серверов Системы КМУТ и Зондов КМУТ не предусмотрено.

Серийные (заводские) номера наносятся на заднюю панель Зондов КМУТ и переднюю панель серверов Системы КМУТ в форме наклейки, содержащей серийный номер в цифробуквенном формате.

Внешний вид Зондов КМУТ и серверов Системы КМУТ, место нанесения знака утверждения типа, и серийного (заводского) номера, возможные места блокировки показаны на рисунках 1 - 5.

Место нанесения знака утверждения типа

Место на]

ения заводского hi

Место нанесения заводского номера

Возможные места пломбировки

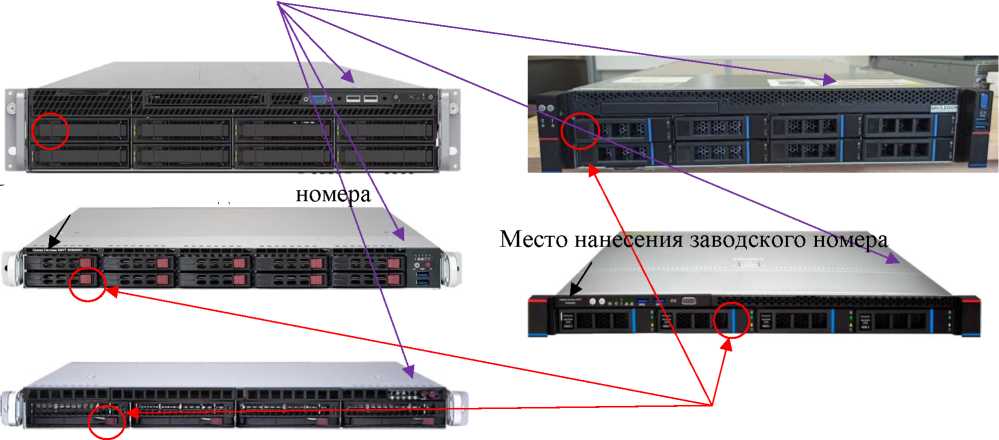

Рисунок 1 - Внешний вид сервера Системы КМУТ (варианты исполнения приборного контейнера)

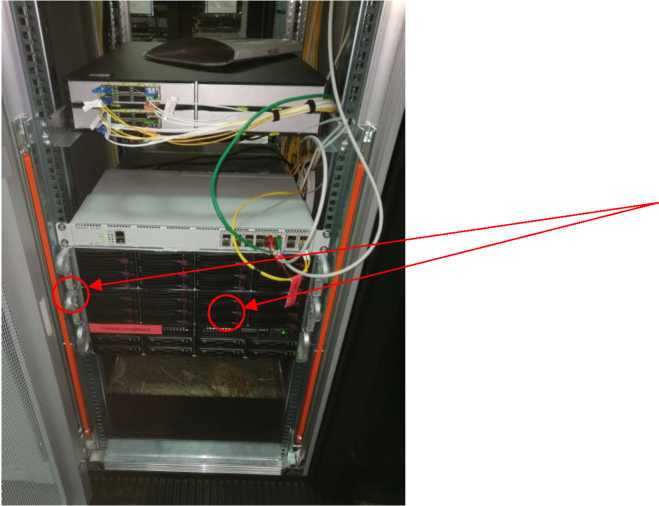

Рисунок 2 - Внешний вид сервера Системы КМУТ, установленного в статив

Место нанесения знака утверждения типа

Место пломбировки

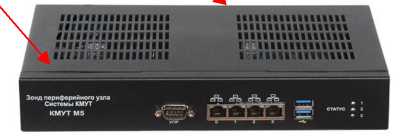

Рисунок 3 - Внешний вид Зонда КМУТ модификации КМУТ М5

Место нанесения знака утверждения типа

Рисунок 4 - Внешний вид Зонда КМУТ модификации КМУТ М6

Место нанесения заводского номера

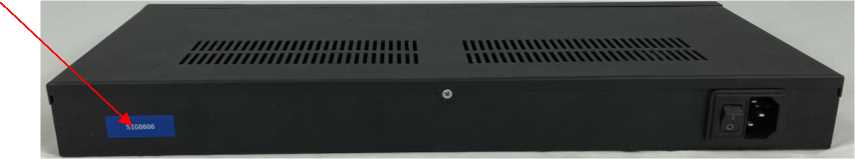

Рисунок 5 - Внешний вид задней панели Зонда КМУТ

В состав программного обеспечения Систем КМУТ входит операционная система специального назначения Astra Linux Special Edition для сервера Системы КМУТ, специальное программное обеспечение ПО КМУТ («ЭХО-Центр») 2.0 и специальное программное обеспечение ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0, устанавливаемое на Зонды КМУТ. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция Систем КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики зондов

наносится типографским способом на руководство по эксплуатации или на верхние панели в виде наклейки.

Таблица 4 - Комплектность средства измерений

приведены в разделе Приложение Б руководства по эксплуатации ЦТСВ.466961.001 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ЦТСВ.466961.001 ТУ «Системы контроля, мониторинга и управления трафиком. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Контроль ИТ»

(ООО «Контроль ИТ»)

ИНН 5047109034

Юридический адрес: 141401, Московская обл., г.о. Химки, г Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 201

Почтовый адрес: 141401, Московская обл., г.о. Химки, г Химки, ул. Рабочая, стр. 2А/7, к. 26

Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр»)

ИНН 5047111192

Юридический адрес: Московская обл., г. Химки, Нагорное ш., д. 2, к. 9А, помещ. 413 Адрес места осуществления деятельности: Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26

Телефон (факс): +7(495) 785-57-70, +7(917) 579-76-95

E-mail: info@kmyt.ru

Общество с ограниченной ответственностью «Координационно-информационное агентство»

(ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Телефон (факс): +7 (495) 737-67-19

Email: info@trxline.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310671

В части вносимых изменений

Общество с ограниченной ответственностью «НТЦ СОТСБИ»

(ООО «НТЦ СОТСБИ») Адрес: 191028, Россия, г. Санкт-Петербург, ул. Пестеля, д. 7, литер А, помещ. 14Н офис А

Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312112

Лист № 1 Регистрационный № 43255-16                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Анализаторы качества молока «Термоскан-Мини» предназначены для измерения температуры замерзания молока термисторным криоскопическим методом.

Описание средства измерений

Принцип действия анализатора основан на поиске первого «плато» на кривой температуры замерзания. «Плато» - часть кривой, где температура остается постоянной в течение определенного количества времени, с допускаемым отклонением ±0,001 °С (ГОСТ 30562-97).

После нажатия кнопки «ВВОД», надетая на оправку измерительной головки пробирка с пробой молока опустится вместе с измерительной головкой в пробоприемник охлаждающей ванны. Начнется процесс охлаждения пробы. На индикатор выводится температура пробы, которая в процессе ее охлаждения будет понижаться. Сначала проба охлаждается до температуры ниже точки замерзания, затем замерзание стимулируется ударами проволоки для перемешивания о стенки пробирки (автоматическим началом работы устройства вызова кристаллизации, находящимся в измерительной головке) при заданном заранее значении температуры. После начала кристаллизации температура пробы быстро повышается и на некоторое время сохраняется фактически постоянной до ее понижения («плато»). Точкой замерзания является наивысшая достигнутая в данный период температура, и это значение автоматически фиксируется электронным блоком и выводится на индикатор анализатора.

Анализатор состоит из двух основных частей - электронного блока с охлаждающей ванной и измерительной головки. Детали корпуса анализатора изготовлены из алюминиевых сплавов с нанесенным на поверхность полимерным покрытием.

В электронном блоке расположены:

• - блок питания, состоящий из трансформатора и платы печатного монтажа;

• - блок измерительный, состоящий из платы печатного монтажа и индикаторного табло;

На передней панели электронного блока расположены следующие органы управления: индикаторное табло, пробоприемник охлаждающей ванны, измерительная головка.

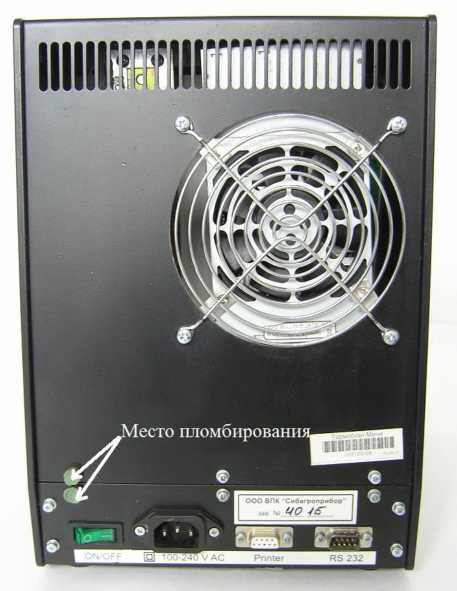

На задней стенке электронного блока расположены разъем питания 220 В 50 Гц, два разъема последовательного порта (RS232) для связи с компьютером и принтером, и выключатель «СЕТЬ».

Общий вид анализатора приведен на рисунке 1.

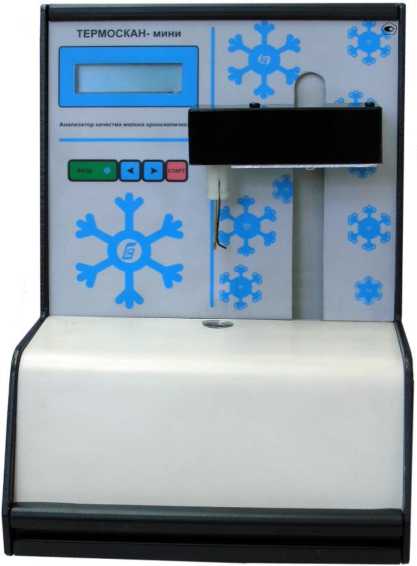

Рисунок 1 - Общий вид анализатора

Программное обеспечение (далее ПО) обеспечивает: измерение падения напряжения на термисторном зонде, пересчет его в температуру, хранение данных градуировки термисторного зонда и контроль термисторного зонда в реальном времени, вывод данных измерения на ЖКИ.

Версию программного обеспечения можно идентифицировать при включении анализатора. На индикаторе высвечивается наименование программного обеспечения и номер версии.

Защита программного обеспечения и данных от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014 и реализована изготовителем на этапе производства.

Программное обеспечение выполнено на базе микроконтроллера ADuC836BS производства Analog Devices Inc.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Обновление программного обеспечения в процессе эксплуатации анализатора не предусмотрено.

Влияние встроенного ПО анализатора на процесс измерения учтено при нормировании метрологических характеристик.

Идентификационные данные ПО должны соответствовать таблице 1.

Таблица 1

• 1 Шкала встроенного цифрового термометра анализатора от 25,000 до минус 10,000 °С. Дискретность отсчета 0,001 °С.

• 2 Диапазон измерения температуры замерзания молока от минус 0,408 °С до минус 0,600 °С.

• 3 Пределы допускаемой основной абсолютной погрешности измерения температуры замерзания молока ±0,004 °С.

• 4 Пределы допускаемой дополнительной абсолютной погрешности измерения температуры замерзания молока в рабочей области температур от 10 до 25 °С соответствуют удвоенному значению пределов допускаемой основной абсолютной погрешности измеренной в нормальных условиях применения (20±2) °С.

• 5 Время прогрева и установления рабочего режима анализатора не менее 30 мин.

• 6 Продолжительность одного анализа пробы молока не более 5 мин.

• 7 Время непрерывной работы анализатора не более 8 ч.

• 8 Питание анализатора осуществляется от сети переменного тока напряжением (220 +22/-33) В частотой (50±1) Гц.

• 9 Мощность, потребляемая анализатором не более 150 В^А.

• 10 Габаритные размеры анализатора 300x230x300 мм.

• 11 Масса анализатора должна быть не более 6 кг.

• 12 Средняя наработка на отказ (То) не менее 10000 ч.

• 13 Полный средний срок службы анализатора (Тсл) не менее 8 лет.

• 14 Условия эксплуатации:

• - температура окружающего воздуха, от 10 до 25 °С;

• - относительная влажность воздуха при температуре 25 °С не более 80 %;

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).

Знак утверждения типа

наносится в правом верхнем углу передней панели анализатора шелкографией и в левом верхнем углу паспорта САП 008.00.00.000ПС и САП 008.00.00.000 РЭ принтером.

Комплектность средства измерений

В комплект поставки анализатора входят:

1 Анализатор качества молока «Термоскан-Мини» САП 008.00.00.000 1 шт.

Методы измерений изложены в эксплуатационной документации на анализатор.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования

ГОСТ  30562-97 Молоко. Определение точки замерзания. Термисторный

криоскопический метод

ГСССД 154-91 Водные растворы хлоридов натрия и калия. Понижение температуры замерзания и эффективные (осмотические) концентрации

Технические условия ТУ 4215-006-70513965-2015

Изготовитель

Общество с ограниченной ответственностью Внешнеторговая Производственная Компания «Сибагроприбор»

(ООО ВПК «Сибагроприбор»)

ИНН 5433959220 Юридический адрес 630501, Новосибирская обл., Новосибирский р-н, р.п. Краснообск, а/я 391

Тел. (383) 308-77-36, 217-40-04

Е-mail: td@sibagropribor.ru

URL: http://www.sibagropribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»

(ФГУП «СНИИМ»)

ИНН 5407110983

Адрес: Россия, 630004, г. Новосибирск, пр-кт Димитрова, 4

Телефон: (383) 210-08-14; Факс: (383) 210-13-60

Е- mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.

Лист № 1 Регистрационный № 73348-18                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

Описание средства измерений

К настоящему типу средств относятся Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, входящие в состав Системы контроля, мониторинга и управления трафиком (далее - Система КМУТ), следующих модификаций КМУТ М4, КМУТ-10 М1. В зависимости от исполняемых функций Зонды КМУТ имеют конструктивные отличия в интерфейсах присоединения к сети связи и наличии информационных индикаторов.

Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Управление зондами осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени зондов к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от сервера времени, внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.

Зонды КМУТ размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

В зависимости от функциональных возможностей и конструктивного исполнения Зонды КМУТ позволяют:

• - проводить измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи (модификации КМУТ-10 М1);

• - обеспечивать резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

• - определять наличие напряжения в сети электропитания Зондов КМУТ, распределенных по сети связи в составе Систем КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени UTC (SU), хранение в памяти и выдача информации в серверы Систем КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.

Конструктивно Зонды КМУТ выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из металлического сплава, может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, выносной антенны и датчика температуры располагаются на лицевой панели блока. Все модификации Зондов КМУТ имеют исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку.

Нанесение знака поверки на корпус зондов КМУТ не предусмотрено. Серийные номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на панель в форме наклейки, содержащей серийный номер в цифро-буквенном формате. Также считывание серийного номера возможно по специальной команде в интерфейсе командной строки.

Внешний вид Зондов КМУТ и место нанесения знака утверждения типа показаны на рисунках 1 - 4. Пломбирование зондов предусмотрено на болтах крепления корпуса к задней панели зондов.

Место для знака

Рисунок 1 - Внешний вид зонда КМУТ модификации КМУТ М4

Место нанесения заводского номера

Рисунок 2 - Внешний вид задней панели зонда КМУТ модификации КМУТ М4

Место пломбировки

Зонд периферийного узла ’ Системы КМУТ

КМУТ -10 М1

Место для знака утверждения типа

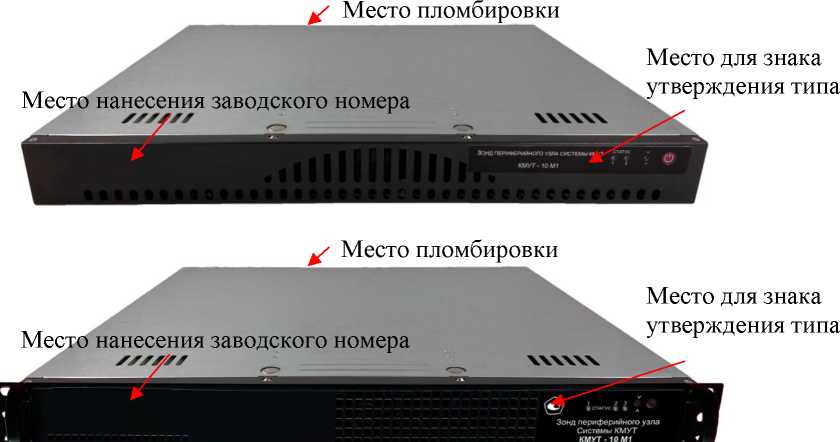

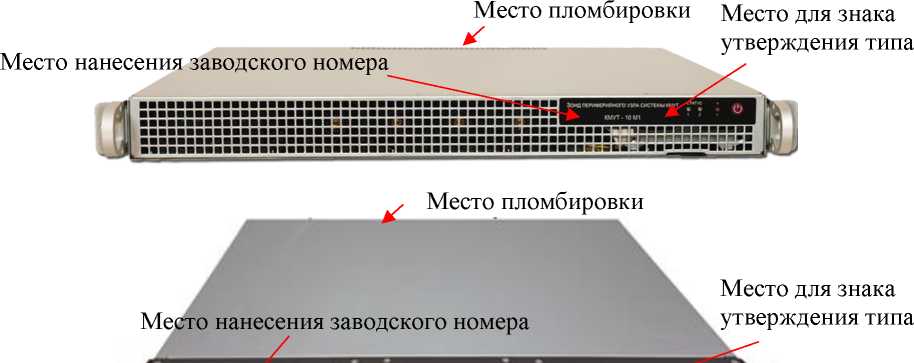

Рисунок 3 - Общий вид Зонда КМУТ модификации КМУТ-10 М1. Варианты исполнения в различных корпусах

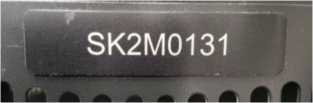

Рисунок 4 - Общий вид наклейки с заводским номером Зонда КМУТ модификации КМУТ-10 М1

Программное обеспечения (ПО) зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Таблица 2 - Метрологические характеристики зондов

Таблица 3 - Основные технические характеристики зондов

наносится типографским способом на руководство по эксплуатации или на верхние панели зондов в виде наклейки.

Таблица 4 - Комплектность средства измерений

приведены в разделе Приложение Б руководства по эксплуатации ЦТСВ.466961.002 РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии

Постановление Правительства Российсокй Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ЦТСВ.466961.002 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Контроль ИТ»

(ООО «Контроль ИТ»)

ИНН: 5047109034

Юридический адрес: 141401, Московская обл., г.о. Химки, г Химки, ул. Рабочая, стр. 2А/7, к. 26, офис 201

Почтовый адрес: 141401, Московская обл., г.о. Химки, г Химки, ул. Рабочая, стр. 2А/7, к. 26

Изготовитель

Общество с ограниченной ответственностью «Инженер Центр»

(ООО «Инженер Центр»)

ИНН 5047111192

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 26, оф. 211

Телефон (факс): +7(495) 785-57-48

E-mail: info@ecentr.tech

Общество с ограниченной ответственностью  «Информационно-контрольные

технологии и системы»

(ООО «ИТИС»)

ИНН 5047140330

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 26, оф. 209

Телефон (факс): +7 (495) 367-12-72, +7 (499) 406-03-09

E-mail: info@itisrf.ru

Испытательный центр

Общество с ограниченной ответственностью «Координационно-информационное агентство»

(ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

Телефон (факс): +7 (495) 737-67-19

Email: VS-KIA@rambler.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671

В части вносимых изменений

Общество с ограниченной ответственностью «НТЦ СОТСБИ»

(ООО «НТЦ СОТСБИ»)

Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, лит. А, помещ. 14Н, оф. А

Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312112
