Тип детектора

Модель детектора

Полупроводниковый детектор на основе кристалла из особо чистого германия р-типа (торцевой коаксиальный)

GEM; GC; GCD; БДЕР-К-7К

Полупроводниковый детектор на основе кристалла из особо чистого германия n-типа (торцевой коаксиальный c расширенным энергетическим диапазоном)

GMX; GX; GPD; БДЕР-ГЕ-9К

Примечания:

• 1. Настройка конфигурации установки для измерения объекта в произвольной геометрии, производится Заказчиком самостоятельно, используя программное обеспечение «EffMaker» из комплекта поставки установки или производителем оборудования, в соответствии с техническим заданием Заказчика, при согласовании на этапе заключения контракта (договора) на поставку.

• 2. Все установки могут комплектоваться дополнительными детекторами для измерения МАЭД, в соответствии с техническим заданием Заказчика, при согласовании на этапе заключения контракта (договора) на поставку.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СКГ-02-03

«Диоген-Ш» (Diogen III)

СКГ-02-04, СКГ-02-05

«Диоген II» (Diogen II), «ЛСРМ СПОРО»

Номер версии (идентификационный номер) ПО

СКГ-02-03

3.1.ххх,

СКГ-02-04, СКГ-02-05

3.0.ххх, 1.5.ххх

Цифровой идентификатор ПО (контрольная сумма исполняемого кода) ¹⁾

СКГ-02-03

d5a77c2b,

СКГ-02-04, СКГ-02-05

0e641a21, 9c6395ee

Другие идентификационные данные

СКГ-02-03, СКГ-02-04, СКГ-02-05

CRC32

¹⁾ Цифровой идентификатор ПО указан для номеров версий 3.1.211, 3.0.168, 1.5.4365

соответственно. При использовании более высокой версии ПО, в свидетельстве о поверке

должны быть указаны его идентификационные данные для последующего метрологического

обслуживания.

Наименование характеристики

Значение

1

2

Количество спектрометрических трактов для базовых исполнений:

СКГ-02-03

4

СКГ-02-04, СКГ-02-05

1

Количество дозиметрических трактов для базовых исполнений:

СКГ-02-03

2

СКГ-02-04, СКГ-02-05

1

Относительное энергетическое разрешение по линии гамма-излучения с энергией 662 кэВ радионуклида ¹³⁷Cs для каждого спектрометрического тракта установки СКГ-02-03, %, не более:

УДС-ГЦ-40х40-485-АС

8

УДС-ГЦ-63х63-485

8

УДС-ГЦ-В380-25х25-485-АС

3,5

УДС-ГЦ-В380-38х38-485-АС

3,5

Относительное энергетическое разрешение по линии гамма-излучения с энергией 662 кэВ, радионуклида ¹³⁷Cs установки СКГ-02-04, %, не более: УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40-И8-ВТ1

8

УДС-ГЦ-63х63-и8В

8

УДС-ГЦА-В380-25 х25-И8, УДС-ГЦА-В380-25 х25-И8-ВТ1

3,5

УДС-ГЦА-В380-38х38-И8, УДС-ГЦА-В380-38 х38-И8-ВТ1

3,5

Энергетическое разрешение, для установок СКГ-02-05 по линии гамма-излучения с энергией, кэВ, не более:

для линии с энергией 122 кэВ радионуклида ⁵⁷Co

1,25

для линии с энергией 1332 кэВ радионуклида ⁶⁰Co

2,5

Диапазон энергий регистрируемого гамма-излучения, МэВ

от 0,05 до 3,0

Диапазон энергий измеряемого гамма-излучения, МэВ

от 0,2 до 3,0

1

2

Пределы допускаемой основной относительной погрешности характеристики преобразования (интегральная нелинейность) в диапазоне измеряемых энергий для установок, %:

СКГ-02-03, СКГ-02-04

±1,0

СКГ-02-05

±0,05

Абсолютная эффективность регистрации установки СКГ-02-03 в пике полного поглощения с энергией 662 кэВ радионуклида 137Cs для точечной геометрии, на расстоянии источник - детектор 25 см каждого спектрометрического тракта, %, не менее:

УДС-ГЦ-40х40-485-АС

0,02

УДС-ГЦ-63х63-485

0,1

УДС-ГЦ-В380-25х25-485-АС

0,01

УДС-ГЦ-В380-38х38-485-АС

0,03

Абсолютная эффективность регистрации установки СКГ-02-04 в пике полного поглощения с энергией 662 кэВ радионуклида 137Сs для точечной геометрии на расстоянии источник - детектор 25 см спектрометрического тракта, %, не менее:

УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40-И8-ВТ1

0,02

УДС-ГЦ-бЗхбЗ-USB

0,1

УДС-ГЦА-В380-25 X25-RS, УДС-ГЦА-В380-25 х25-И8-ВТ1

0,01

УДС-ГЦА-В380-38х38-И8, УДС-ГЦА-В380-38х38-И8-ВТ1

0,03

Эффективность регистрации установки СКГ-02-05 относительно абсолютной эффективности регистрации кристалла NaI с размерами (076,5 х76,5) мм в пике полного поглощения гамма-квантов с энергией 1332,5 кэВ радионуклида ⁶⁰Со для точечной геометрии на расстоянии источник-детектор 25 см, %, не менее

10

Максимальная входная статистическая загрузка каждого спектрометрического тракта установок ¹⁾, имп/с, не менее:

УДС-ГЦ-40х40-485-АС

1 540⁵

УДС-ГЦ-63х63-485

1,540⁵

УДС-ГЦ-В380-25х25-485-АС

2,540⁵

УДС-ГЦ-В380-38х38-485-АС

2,540⁵

УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40-И8-ВТ1

1,540⁵

УДС-ГЦ-63х63-и8В

1,540⁵

УДС-ГЦА-В380-25 х25-И8, УДС-ГЦА-В380-25 х25-И8-ВТ1

2,540⁵

УДС-ГЦА-В380-38 х38-И8, УДС-ГЦА-В380-38 х38-И8-ВТ1

2,540⁵

ППД ОЧГ

540⁴

Нестабильность характеристики преобразования за время непрерывной работы (временная нестабильность) каждого спектрометрического тракта, %, не более:

для СКГ-02-03, СКГ 02-04

1

для СКГ-02-05

0,1

1

2

Диапазоны измерений удельной активности установки СКГ-02-03 в геометрии контейнер «НЗК-150-1,5П» с равномерным распределением активности на расстоянии 31,6 см за время измерения 40 минут, Бк/кг:

• - цезий - 137 (137Cs):

УДС-ГЦ-40х40-485-АС УДС-ГЦ-63х63-485

УДС-ГЦ-В380-25х25-485-АС

УДС-ГЦ-В380-38х38-485-АС

• - кобальт - 60 (⁶⁰Co)

УДС-ГЦ-40х40-485-АС УДС-ГЦ-63х63-485

УДС-ГЦ-В380-25х25-485-АС

УДС-ГЦ-В380-38х38-485-АС

от 450 до 5406 от 200 до 9-105 от 630 до 9406 от 360 до 3^105

от 160 до V10⁶ от 80 до 240⁵ от 230 до 240⁶ от 130 до 7,5^10⁵

Диапазоны измерений удельной активности установок СКГ-02-04, СКГ-02-05 в геометрии бочка 200 дм3 с равномерным распределением активности на расстоянии 20 см за время измерения 30 минут, Бк/кг:

• - цезий - 137 (137Cs)

УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40-И8-ВТ1 УДС-ГЦ-63х63-и8В

УДС-ГЦА-В380-25х25-И8, УДС-ГЦА-В380-25 х25-И8-ВТ1 УДС-ГЦА-В380-38х38-И8, УДС-ГЦА-В380-38х38-И8-ВТ1 ППД ОЧГ

• - кобальт - 60 (⁶⁰Co)

УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40-И8-ВТ1 УДС-ГЦ-63х63-и8В

УДС-ГЦА-В380-25х25-И8, УДС-ГЦА-В380-25х25-И8-ВТ1 УДС-ГЦА-В380-38х38-И8, УДС-ГЦА-В380-38х38-И8-ВТ1

ППД ОЧГ

от 40 до 1,540⁶ от 16 до 3^10⁵ от 50 до 340⁶ от 30 до 9^10⁵ от 60 до 7^10⁵

от 30 до 5,5^10⁵ от 15 до V10⁵ от 45 до V10⁶ от 25 до 340⁵

от 50 до 2,540⁵

Верхние пределы диапазона измерений удельной активности установки СКГ-02-03 с детектором УДС-ГЦ-В380-25х25-485-АС в геометрии контейнер «НЗК-150-1,5П» с равномерным распределением активности на расстоянии 150 см за время измерения 40 минут при использовании поглощающего фильтра из вольфрама толщиной 3 см, Бк/кг: цезий - 137 (¹³⁷Cs) кобальт - 60 (⁶⁰Co)

540¹⁰

140⁹

Верхние пределы диапазона измерений удельной активности установок СКГ-02-04, СКГ-02-05 в геометрии бочка 200 дм³ с равномерным распределением активности на расстоянии 150 см за время измерения 30 минут при использовании поглощающего фильтра из вольфрама толщиной 3 см, Бк/кг:

• - цезий - 137 (¹³⁷Cs)

УДС-ГЦА-В380-25 х25-И8, УДС-ГЦА-В380-25 х25-И8-ВТ1

ППД ОЧГ

• - кобальт - 60 (⁶⁰Co)

УДС-ГЦА-В380-25 х25-И8, УДС-ГЦА-В380-25 х25-И8-ВТ1

ППД ОЧГ

2,540¹⁰

4,540⁹

840⁸

1,540⁸

Наименование характеристики

Значение

Пределы допускаемой относительной неопределенности измерений удельной активности для каждого спектрометрического тракта, %

±30

Диапазон измерений МАЭД гамма-излучения, мкЗв/ч

от 0,1 до 1-10⁵ от 0,1 до 1-108 ²⁾

Пределы допускаемой относительной погрешности измерений МАЭД гамма-излучения, %

±20

Пределы допускаемой дополнительной погрешности характеристики преобразования при отклонении напряжения питания до верхнего и нижнего предельных значений (нестабильность по питанию), %

±0,8

Пределы допускаемой дополнительной погрешности характеристики преобразования при изменении температуры в рабочем диапазоне (температурная нестабильность), % / °С

±0,1

Диапазон измерений массы, кг: для СКГ-02-03

для СКГ-02-04, СКГ 02-05

от 40 до10000 ³⁾ от 10 до 500 ³⁾

Пределы допускаемой абсолютной погрешности измерений массы, кг: для СКГ-02-03

для СКГ-02-04, СКГ 02-05

±2

±1

• ¹⁾ Должно соблюдаться условие: относительное изменение разрешения не должно превышать 50 %, а относительное смещение положения пика - 1 %.

• ²⁾ По согласованию с Заказчиком возможна поставка детектора для измерения МАЭД типа УДБГ-04-01 из состава средства измерения «Комплексы средств контроля радиационной обстановки «СКРО-01А» рег. ФИФ №56899-15.

• ³⁾ По требованию Заказчика допускается поставка весов с расширенным рабочим диапазоном.

Наименование характеристики

Значение

1

2

Установка СКГ-02-03 обеспечивает поворот и фиксацию на время измерения установленного на поворотной платформе контейнера прямоугольной формы (типа НЗК), каждой из четырех его сторон (с шагом в 90°) параллельно плоскости измерительной стойки Установки СКГ-02-04 и СКГ 02-05 обеспечивают вращение поворотной платформы с установленным на нее измеряемым объектом в процессе измерения со скоростью, об/мин, не более:

2

Основная геометрия измерений для:

СКГ-02-03:

• - объем, дм³

• - габаритные размеры, мм

• - толщина стенки, мм

СКГ-02-04, СКГ-02-05

«НЗК-150-1,5П» 1500 1650x1650x1375 150 произвольная геометрия контейнера с РАО

Время установления рабочего режима, мин, не более

30

Время непрерывной работы, ч, не менее

24

Параметры электропитания:

• - напряжение переменного трехфазного тока, В

• - напряжение переменного тока, В

• - частота переменного тока, Гц

380⁺³⁸_-57

220⁺²²_-33

50±1

1

2

Потребляемая мощность, В^А, не более:

СКГ-02-03

2000

СКГ-02-04, СКГ 02-05

1000

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до -40

- относительная влажность окружающего воздуха при температуре +30 ^оС и более низких температурах без конденсации влаги, %, не более

78

- атмосферное давление, кПа

от 84,0 да 106,7

Габаритные размеры (длина^хширина^хвысота), мм, не более: установка СКГ-02-03:

- установка в сборе

2910x2000x1982

- весы

1800x1800x220

установки СКГ-02-04, СКГ-02-05:

- мобильный измерительный комплекс

936x1106x1070

- стационарная поворотная платформа

1070x700x890

Масса, кг, не более: установка СКГ-02-03: - установка в сборе

1155

- весы

400

установки СКГ-02-04, СКГ-02-05:

- мобильный измерительный комплекс

77

- стационарная поворотная платформа

178

Наименование

Обозначение

Количество, шт.

1

2

3

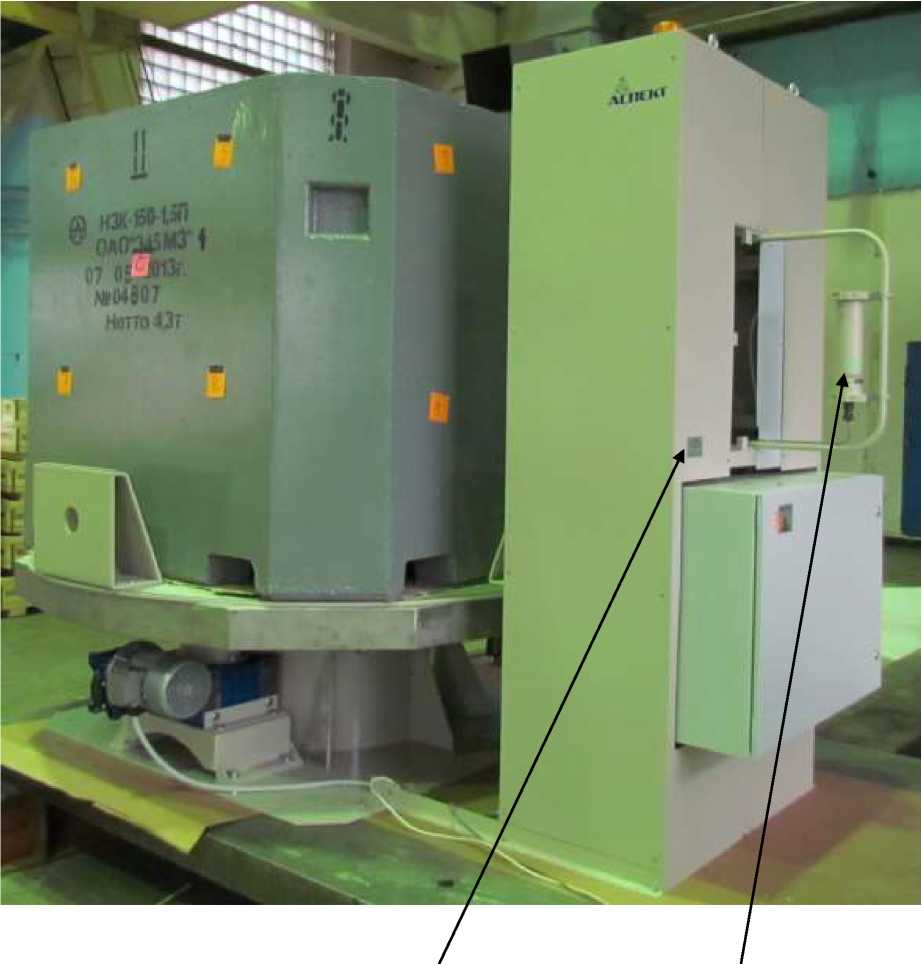

Установка паспортизации радиоактивных отходов СКГ-02-03 в составе:

ДЦКИ.412131.015-03

1

Опорно-поворотная платформа, в том числе:

ДЦКИ.301312.011

1

- опора поворотная

1

- мотор-редуктор типа NMRV-P 063/130 i=500+T90S4 ¹⁾

1

Стойка измерительная, в том числе:

ДЦКИ.301421.035

1

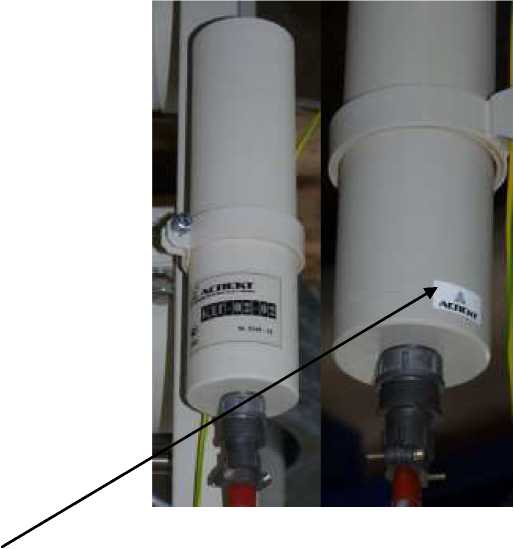

- устройство детектирования гамма-излучения сцинтилляционное цифровое X4C-r^-B380-25x25-485-AC ²⁾

ДЦКИ.418223.082

4

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДC-ГЦ-B380-38x38-485-AC

ДЦКИ.418223.063

4

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДC-ГЦ-40x40-485-AC

ДЦКИ.418223.087

4

1

2

3

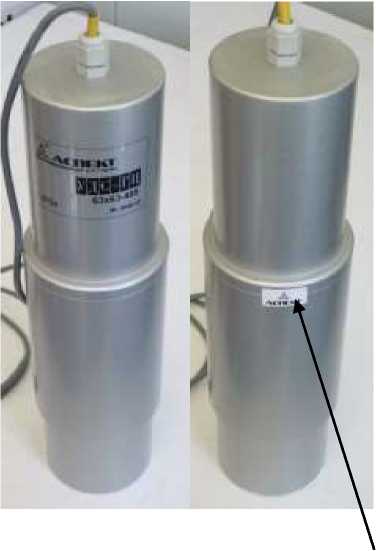

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-63 х63-485 устройство детектирования гамма-излучения полупроводниковое цифровое УДС-ГЦ^Т500 (УДС-ГЦ^Т500-И)

ДЦКИ.418223.075

ДЦКИ.418223.134

(ДЦКИ.418223.128)

4

- кабель детектора

(для УДС-ГЦ-40х40-485-АС,

УДС-ГЦ-В380-25х25-485-АС,

УДС-ГЦ-В380-38х38-485-АС)

ДЦКИ.685631.133

4

- коллиматор

ДЦКИ.305179.073

(ДЦКИ.305179.073-01)

4

- блок детектирования гамма-излучения БДГ-02 ²⁾

ДЦКИ.418264.001-02

2

- шкаф управления и коммутации

ДЦКИ.301122.045

1

- фильтр поглощающий

с электромеханическим приводом

4

- источник калибровочный (на основе 232

Th) в контейнере-коллиматоре

с электромеханическим приводом

4

Весы электронные платформенные типа МЕРА-ВТП ³⁾

1

АРМ оператора, в том числе ⁴⁾:

промышленный компьютер с установленным программным обеспечением

1

принтер

-

1

программный комплекс «Диоген III» (Diogen III) ⁵⁾

1

Комплект видеонаблюдения ВН-04П (включая две видеокамеры)

ДЦКИ.424929.020-03

1

Комплект ЗИП, в том числе:

ДЦКИ.412131.015-03 ЗИ

1

- устройство дистансерное УД-02

ДЦКИ.301553.009

1

- устройство связи и питания УСП-25

ДЦКИ.424355.001

1

Комплект эксплуатационных документов согласно ведомости

ДЦКИ.412131.015-03 ВЭ

1

Методика поверки

ДЦКИ.412131.015МП

1

Ведомость эксплуатационных документов

ДЦКИ.412131.015-03 ВЭ

1

Упаковка

ДЦКИ.412915.130

1

Наименование

Обозначение

Количество, шт.

1

2

3

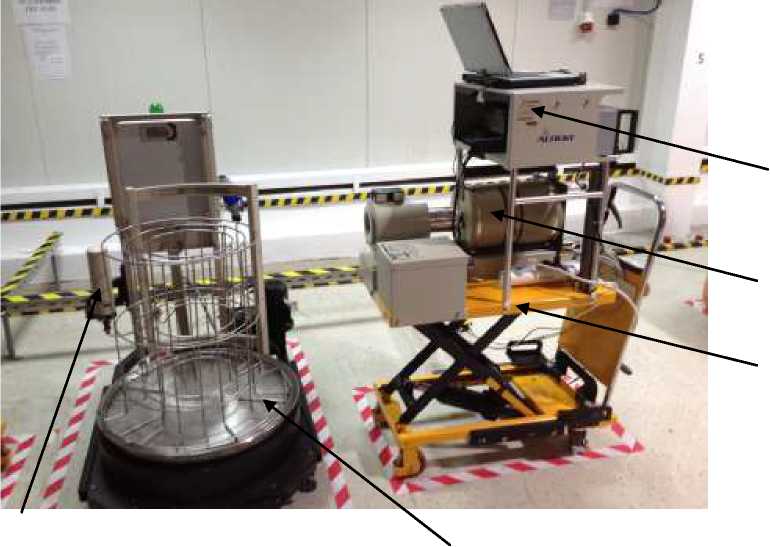

Установка паспортизации радиоактивных отходов

СКГ-02-04 в составе:

ДЦКИ.412131.015-04

1

Стационарное основание с поворотной платформой, в том числе ¹⁾:

1

- платформа поворотная

-

1

- мотор-редуктор типа 2МРЧ-40/80М1-2-12-21-1-3-2-

У2-С-0,18/380 ТУ 4161 -002-00221178-98

1

- весы платформенные электронные типа ВБ-1 4247013-18217119-00 ТУ ²⁾

1

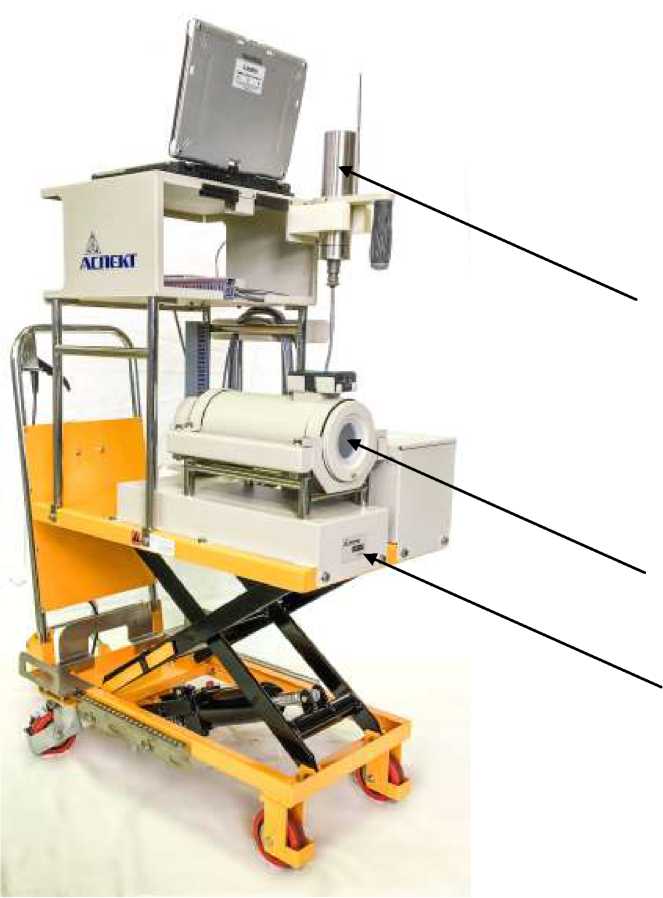

Мобильный измерительный комплекс, в том числе:

-

1

- подвижная тележка

-

1

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-Г11,-40 *40-USB ³⁾

ДЦКИ.418223.090

1

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-63 X63-USB

ДЦКИ.418223.074

1

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-Г11А-В380-25 *25-RS

ДЦКИ.418223.104

1

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-Г11Л-В380-38 *38-RS

ДЦКИ.418223.064

1

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦА-40x40-RS-BT1

ДЦКИ.418223.071-01

1

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-Г11Л-В380-25 *25-RS-BT1

ДЦКИ.418223.104-01

1

- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦA-В380-38x38-RS-BT1

ДЦКИ.418223.064-01

1

1

2

3

- устройство детектирования гамма-излучения полупроводниковое

цифровое УДС-ГЦ^Т500 (УДС-ГЦ^Т500-И)

ДЦКИ.418223.134

(ДЦКИ.418223.128)

- коллиматор

-

1

- блок детектирования гамма-излучения БДГ-02 ³⁾

ДЦКИ.418264.001-02

1

3                  4)

- лазерный дальномер ’

-

- ноутбук оператора с установленным программным обеспечением ⁵⁾

программный комплекс «Диоген II» (Diogen II) или программный комплекс «ЛСРМ СПОРО» ⁶⁾

1

Комплект ЗИП, в том числе:

ДЦКИ.412131.015-04

ЗИ

1

- источник калибровочный на основе радионуклида ¹⁵²Eu

1

- держатель (держатель калибровочного источника)

ДЦКИ.711643.002

1

- фильтр (поглощающий фильтр)

ДЦКИ.305365.003

1

- устройство дистансерное УД-02

ДЦКИ.301553.009

1

Комплект эксплуатационных документов согласно ведомости

ДЦКИ.412131.015-04 ВЭ

1

Методика поверки

ДЦКИ.412131.015МП

1

Ведомость эксплуатационных документов

ДЦКИ.412131.015-04 ВЭ

1

Упаковка

ДЦКИ.412915.024

1

• ¹⁾ Стационарное основание с поворотной платформой и весами конструктивно является автономным изделием. По требованию Заказчика, оно может быть исключено из комплекта поставки.

• ²⁾ Весы утвержденного типа.

• ³⁾ Выбор типа устройства детектирования определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава), а также от потребности автономной работы измерительного тракта (питание от аккумулятора). Выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности, а также исходя из потребности работы в автономном режиме. Выбор производится по согласованию с Заказчиком. Детектор для измерения МАЭД определяется исходя из требований к диапазону измерений мощности дозы.

• ⁴⁾ Лазерный дальномер поставляется только по требованию Заказчика и только после согласования его типа с производителем. Тип и модель поставляемого лазерного дальномера определяются контрактом (договором) на поставку.

• ⁵⁾ Управляющий компьютер типа ноутбук (ударопрочный, с защитой от проникновения влаги и пыли).

• ⁶⁾ Установка СКГ-02-04, исходя из требований Заказчика, может комплектоваться одним из двух предполагаемых программных комплексов с обязательным и дополнительным программным обеспечением:

• - программный комплекс «Диоген II» (Diogen II) поставляется в случае, когда установка СКГ-02-04 укомплектована стационарным основанием с поворотной платформой и весами;

• - программный комплекс «ЛСРМ СПОРО» поставляется в случае, когда установка СКГ-02-04 не входит стационарное основание с поворотной платформой и весами.

Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки и в виде инсталляционных пакетов программ на электронном носителе.

Наименование

Обозначение

Количество, шт.

Установка паспортизации радиоактивных отходов СКГ-02-05 в составе:

ДЦКИ.412131.015-05

1

Стационарное основание с поворотной платформой,в том числе ¹⁾:

1

- платформа поворотная

-

1

- мотор-редуктор типа 2МРЧ-

40/80М1-2-12-21-1-3-2-У2-С-0,18/380

ТУ 4161-002-00221178-98

1

- весы платформенные электронные типа ВБ-1 4247-013-18217119-00 ТУ ²⁾

1

Мобильный измерительный комплекс, в том числе:

1

- подвижная тележка

-

1

- полупроводниковый детектор на основе кристалла из особо чистого германия портативный ³⁾

1

- спектрометрическое устройство СУ-05П1 ⁴⁾

1

- коллиматор

-

1

- блок детектирования гамма-излучения БДГ-02 ³⁾

ДЦКИ.418264.001-02

1

- лазерный дальномер ⁵⁾

-

1

- ноутбук оператора с установленным программным обеспечением ⁶⁾

1

- программный комплекс «Диоген II» (Diogen II) или - программный комплекс «ЛСРМ СПОРО» ⁷⁾

1

Комплект ЗИП, в том числе:

ДЦКИ.412131.015-05 ЗИ

1

- источник калибровочный на основе ¹⁵²Eu

1

- держатель (держатель калибровочного источника)

ДЦКИ.711643.002

1

- фильтр (поглощающий фильтр)

ДЦКИ.305365.003

1

- устройство дистансерное УД-02

ДЦКИ.301553.009

1

Комплект эксплуатационных документов согласно ведомости

ДЦКИ.412131.015-05 ВЭ

1

Методика поверки

ДЦКИ.412131.015МП

1

Ведомость эксплуатационных документов

ДЦКИ.412131.015-05 ВЭ

1

Упаковка

ДЦКИ.412915.024

1
