МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 июня 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить

на заместителя Руководителя РбСё'ГИИДИр’          ~

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 990

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 990

Регистрационный № 64908-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики МИРТЕК-42-РУ

Теплосчетчики МИРТЕК-42-РУ (далее - теплосчетчики) предназначены для измерения тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения.

Принцип действия теплосчетчиков состоит в измерении расхода, объема, температуры, давления теплоносителя в трубопроводах с последующим вычислением массы воды и тепловой энергии.

Теплосчетчики, в зависимости от модификации тепловычислителя и типа первичных преобразователей объемного расхода, объема, температуры, давления, входящих в его состав, могут иметь разные исполнения.

В состав теплосчетчика входят:

• - тепловычислитель МИРТЕК-ТВ-142-РУ (Регистрационный номер 75653-19), модификации МИРТЕК-ТВ-142-РУ-\¥41, МИРТЕ1<-ТВ-142-РУ-\У42, МИРТЕК-ТВ-142-РУ-\У43;

• - первичные преобразователи температуры, избыточного давления, расхода (количества) теплоносителя.

В качестве первичных преобразователей применяются средства измерений со следующими выходными сигналами:

• - преобразователи расхода, расходомеры и счетчики с частотным (частота следования импульсов до 10 кГц) или число-импульсным (частота следования импульсов до 80 Гц) выходным сигналом, типы которых приведены в таблице 1;

• - термометры сопротивления по ГОСТ 6651-2009 с НСХ 100М, Pt100, 100П, Pt500, 500П и их комплекты, типы которых приведены в таблице 2;

• - преобразователи избыточного давления с унифицированным токовым выходным сигналом от 4 до 20 мА, типы которых приведены в таблице 3.

Фотографии общего вида первичных преобразователей приведены в таблице 4.

Таблица 1 - Преобразователи расхода

Окончание таблицы 1

Примечание * - для измерений воды, кроме теплоносителя.

Таблица 2 - Преобразователи температуры

Таблица 3 - Преобразователи избыточного давления

Окончание таблицы 3.

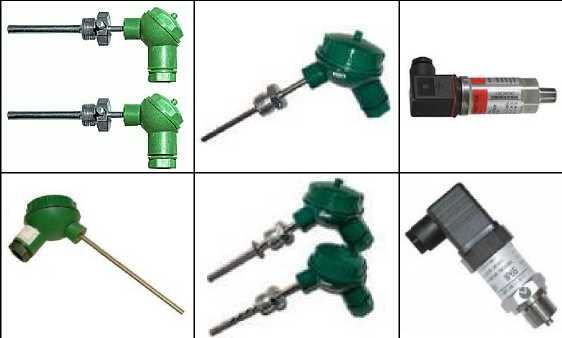

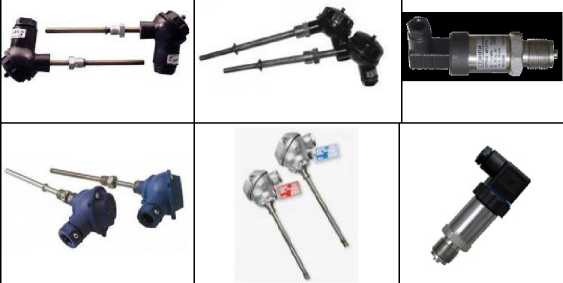

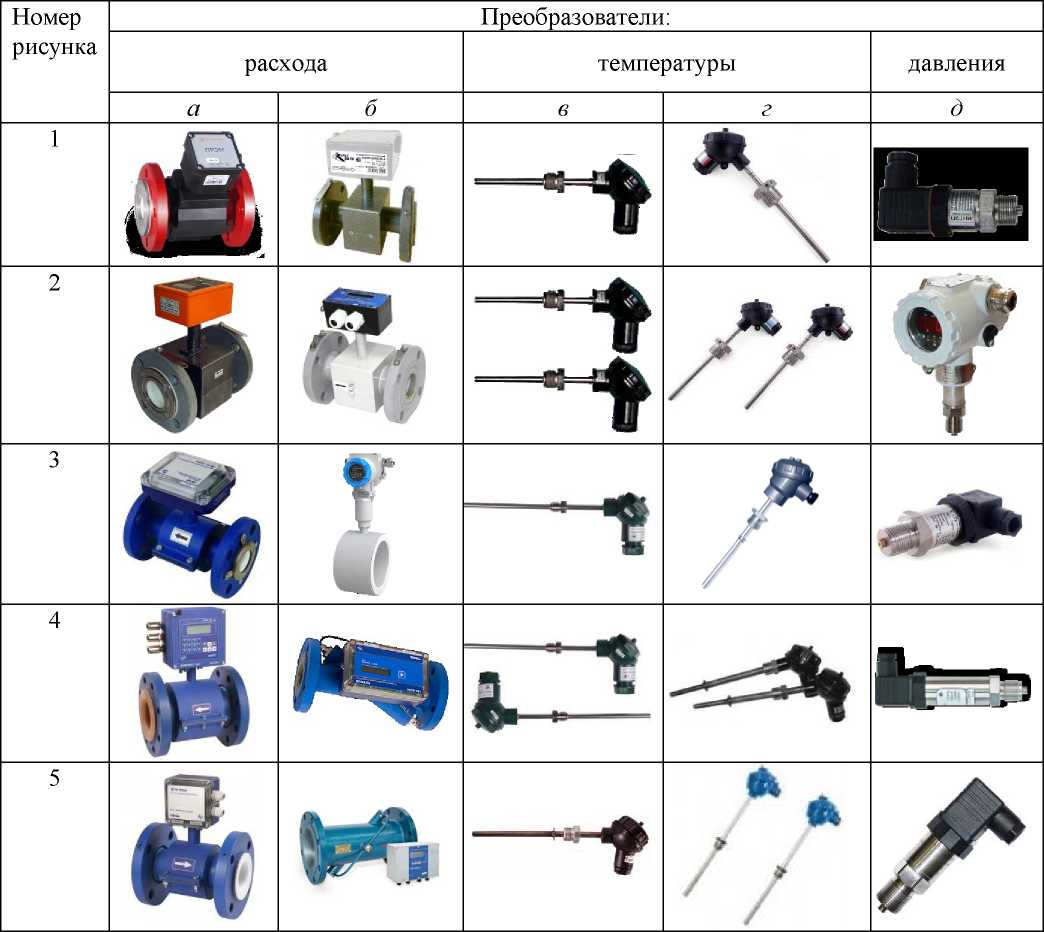

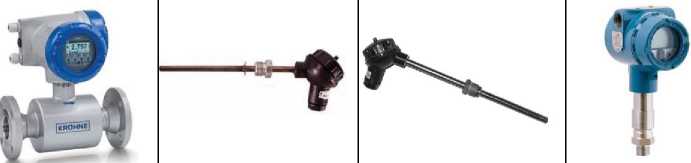

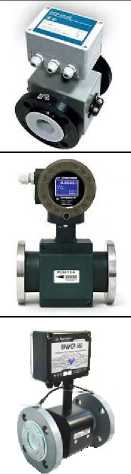

Таблица 4 - Фотографии преобразователей

Продолжение таблицы 4 Номер ___________ рисунка

Преобразователи:

температуры

Окончание таблицы 4

Теплосчетчики обеспечивают:

- измерение тепловой энергии в соответствии с уравнениями измерений по МИ 2412-97 (количество систем, где проводятся измерения тепловой энергии, до 4-х);

- измерение объема, массы, объемного и массового расходов (количество трубопроводов, где проводятся измерения, до 8);

- измерение температуры и разности температур, избыточного давления (количество трубопроводов, где проводятся измерения, до 8);

- измерение календарного времени;

- архивирование часовых (1536 часов), суточных (370 суток) и месячных (48 месяцев) значений измеренных параметров, а также среднечасовых и среднесуточных значений температуры, разности температур, избыточного давления;

- ввод настроечных параметров;

- отображение текущих, архивных и настроечных параметров;

- ведение журнала событий с фиксацией времени и даты возникновения события;

- сохранение данных при перерывах электропитания;

- защиту данных от несанкционированного изменения.

Обмен информацией с внешними устройствами осуществляется с помощью разных интерфейсов в зависимости от исполнения тепловычислителя, входящего в состав теплосчетчика.

Фотографии общего вида теплосчетчиков приведены на рисунках 1-3.

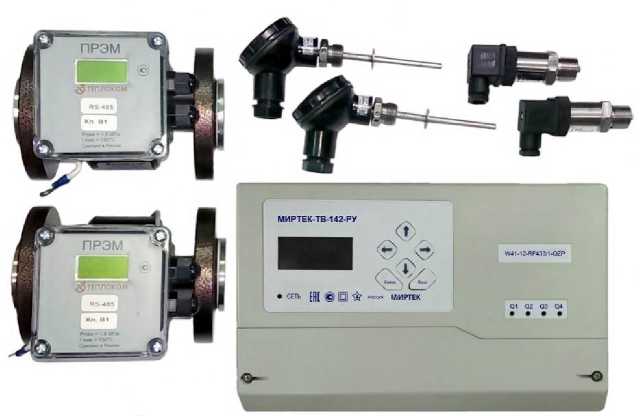

Рисунок 1 - Общий вид теплосчетчика с тепловычислителем

МИРТЕК-ТВ- 142-Py-W41

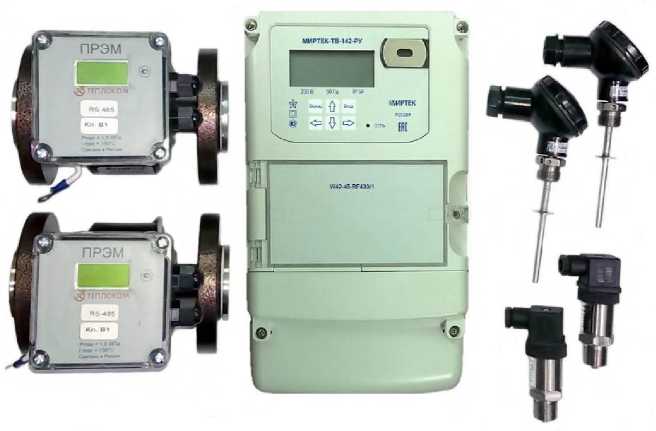

Рисунок 2 - Общий вид теплосчетчика с тепловычислителем MMPTEK-TB-142-Py-W42

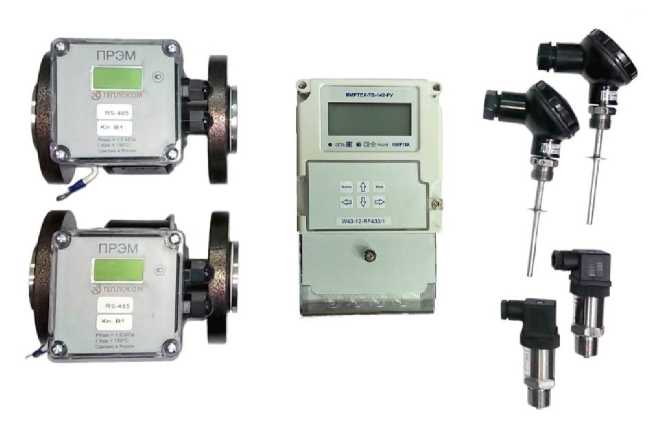

Рисунок 3 - Общий вид теплосчетчика с тепловычислителем MMPTEK-TB-142-Py-W43

Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа тепловычислителя и первичных преобразователей в составе теплосчетчика.

Знак поверки наносят на свидетельство о поверке и в паспорте.

Программное обеспечение (далее - ПО) теплосчетчика разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО и записывается в тепловычисли-теле при их производстве. Вычисление цифрового идентификатора ПО производится для метрологически значимой части ПО.

Программное обеспечение предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, вычислений расхода и количества воды, тепловой энергии, индикации результатов измерений на показывающем устройстве, выбора параметров, сохранения результатов измерений и выбранных параметров в архивах, формирования выходных сигналов, проведения диагностики теплосчетчиков.

В теплосчетчиках обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи системы пломб и паролей.

Идентификационные данные программного обеспечения теплосчетчиков

Цифровой идентификатор программного обеспечения можно считать по любому из имеющихся интерфейсов.

Защита ПО теплосчетчиков (тепловычислителей) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты, в достаточной мере, исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Таблица 5 - Метрологические характеристики теплосчетчиков

Окончание таблицы 5.

Таблица 6 - Основные технические характеристики

ставные части теплосчетчика

наносят на титульные листы эксплуатационных документов типографским способом.

Комплект поставки теплосчетчиков МИРТЕК-42-РУ приведен в таблице 7.

Таблица 7 - Комплект поставки

Сведения о методиках (методах) измерений приведены в разделе 7 руководства по эксплуатации МИРТ.400800.002РЭ и МИ 2714-2002.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам МИРТЕК-42-РУ

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования МИРТ.400800.002ТУ Теплосчетчики МИРТЕК-42-РУ. Технические условия Методика осуществления коммерческого учета тепловой энергии, теплоносителя», утвержденная Приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. N 99/пр.
