Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» июля 2020 г. № 1298

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы сигналов SPN9003A, SPN9026A

Анализаторы сигналов SPN9003A, SPN9026A предназначены для измерений амплитудно-частотных характеристик и параметров спектра радиотехнических сигналов, а также параметров модулированных сигналов.

Анализаторы сигналов SPN9003A, SPN9026A представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.

Принцип действия анализаторов сигналов SPN9003A, SPN9026A основан на гетеродинном переносе анализируемого сигнала на промежуточную частоту (далее - ПЧ) и последующем его аналогово-цифровом преобразовании и цифровой обработке. Расчет параметров анализируемого сигнала осуществляется с помощью встроенного программного обеспечения и устанавливаемых измерительных приложений.

Цифровая обработка сигналов обеспечивает измерения параметров сигнала с амплитудной, частотной или фазовой модуляцией.

Конструктивно анализаторы сигналов SPN9003A, SPN9026A выполнены в виде переносного моноблока на базе персонального компьютера, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей (далее - ЖК-дисплей).

Управления операциями меню, а также задание рабочих режимов анализаторов сигналов SPN9003 А, SPN9026A производится с помощью клавиатуры передней панели.

Результаты измерений выводятся на ЖК-дисплей в графической и цифровой формах.

При задании режимов работы и отображении информации в анализаторах сигналов SPN9003A, SPN9026A возможен интерактивный способ взаимодействия с пользователем на базе операционной системы Microsoft Windows 7.

Внешний вид анализаторов сигналов SPN9003A, SPN9026A с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

1- место нанесения знака утверждения типа

Рисунок 1

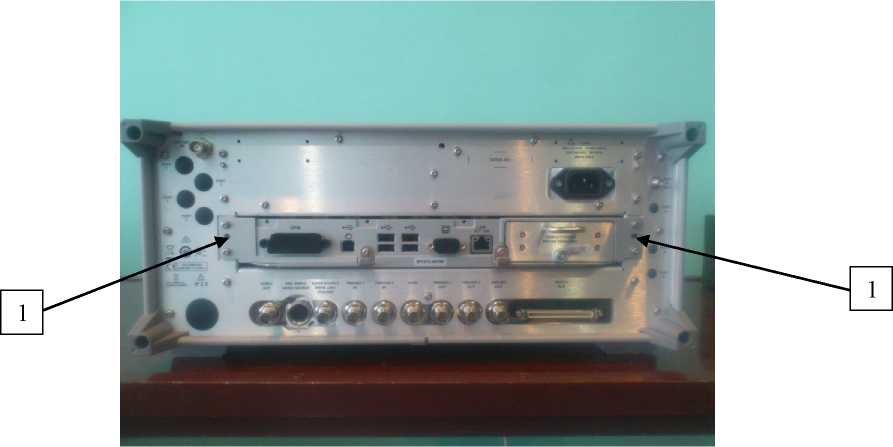

1 - место пломбировки (фирменной наклейки) от несанкционированного доступа

Рисунок 2

Встроенное программное обеспечение (далее - ПО) анализаторов сигналов SPN9003A, SPN9026А устанавливается предприятием-изготовителем.

ПО выполняет функции задания режимов работы, обработки входного сигнала, отображения результатов измерений в графической и цифровой формах.

ПО предназначено только для работы с анализаторами сигналов SPN9003А, SPN9026А и не может быть использовано отдельно от их измерительно-вычислительной платформы.

Идентификационные данные (признаки) ПО анализаторов сигналов SPN9003А, SPN9026А приведены в таблице 1.

Таблица 1

Защита ПО анализаторов сигналов SPN9003А, SPN9026А от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики Метрологические и технические характеристики анализаторов сигналов SPN9003A,

SPN9026A приведены в таблице 2.

Таблица 2

наносится типографским способом на титульный лист документов «Анализатор сигналов SPN9003A. Формуляр СФМА.411259.004 ФО», «Анализатор сигналов SPN9026A. Формуляр СФМА.411259.005 ФО» и на корпус анализаторов сигналов SPN9003A, SPN9026A по технологии предприятия-изготовителя.

Комплект поставки анализаторов сигналов SPN9003A, SPN9026A приведен в таблице 3.

Таблица 3

осуществляется по документу СФМА.411259.004 МП «Инструкция. Анализаторы сигналов SPN9003А, SPN9026А. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 10 марта 2016 года.

Основные средства поверки:

• - государственный рабочий эталон единицы частоты номинальных значений 1 Гц, 5 МГц, 10 МГц, регистрационный № 3.1.ZZT.0099.2015, пределы допускаемой относительной погрешности воспроизведения частоты ±5-10^-11;

• - частотомер электронно-счетный Ч3-66, регистрационный № 6861-78, диапазон измерений от 10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты fx непрерывных сигналов ±[6о + (ГИсч)^-1], где 6о - относительная погрешность по частоте опорного генератора, 1сч - установленное время счета;

• - генератор сигналов E8257D, регистрационный № 36419-07, диапазон частот выход «RF Output» от 250 кГц до 40,0 ГГц, диапазон частот выход «LF Output»» от 0,5 Гц до 1,0 МГц, пределы допускаемой погрешности установки частоты ±1-10^-6, выходная мощность до 200 мВт;

• - ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z21, регистрационный № 32262-06, диапазон частот от V10^-2 до 18 ГГц, динамический диапазон от 240^-10 до 240^-1 Вт, пределы допускаемой относительной погрешности измерений мощности ±6 %;

• - ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z55, регистрационный № 32262-06, диапазон частот от 0 до 40 ГГц, динамический диапазон от 240 ⁶ до 1-10^-1 Вт, пределы допускаемой относительной погрешности измерений мощности ±10 %;

• - установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ, регистрационный № 34595-07, диапазон частот от 10 кГц до 500 МГц, диапазон измеряемых коэффициентов амплитудной модуляции от 0,1 до 100 %, пределы допускаемой относительной погрешности измерений коэффициентов амплитудной модуляции ±0,3 %;

• - установка поверочная для средств измерений девиации частоты РЭЕДЧ-1, регистрационный № 34596-07, диапазон частот 5 МГц, 50 МГц, диапазон измеряемых значений девиации частоты от 0,01 до 1000 кГц, пределы допускаемой относительной погрешности измерения ±0,2 %;

• - анализатор цепей векторный N5242A, регистрационный № 37230-08, диапазон частот от 0,01 до 26,6 ГГц, диапазон измерений модуля коэффициента отражения | S11 | и | S22 | от минус 6 до минус 35 дБ, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения | S11 | и | S22 | ±(0,11 - 1,55) дБ в зависимости от частоты.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений

ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты.

ГОСТ Р 8.607-2004 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений девиации частоты.

ГОСТ Р 8.717-2010 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Анализатор сигналов SPN9003A. Технические условия СФМА.411259.004 ТУ.

Анализатор сигналов SPN9026A. Технические условия СФМА.411259.005 ТУ.

Общество с ограниченной ответственностью «Научно-производственное объединение «Спектран» (ООО «НПО «Спектран»)

ИНН 6452138534

Адрес: 410002, г. Саратов, ул. Московская, д. 66

Телефон/ факс: +7(845)-2740-322, e-mail: info@spectran.org

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 526-63-46, факс: (495) 526-63-46. e-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.         «28» июля 2020 г.
