УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2021 г. № 3073
Лист № 1
Регистрационный № 48431-11
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахометры электронные Testo
Назначение средства измеренийТахометры электронные Testo предназначены для бесконтактного измерения частоты вращения или возвратно-поступательного движения различных объектов.
Описание средства измеренийПринцип работы тахометров электронных Testo основан на преобразовании частоты вращения объекта в последовательность импульсов, подаваемых на вход тахометра. Количество импульсов, зарегистрированных за определенный стабильный интервал времени, пропорционален частоте вращения объекта.
Тахометры электронные Testo выпускаются в 5 исполнениях:
|
Фототахометры электронные Testo-460 |
предназначены |
для |
измерения |
частоты |
|
вращения в диапазоне 100.30000 об/мин. Фототахометры электронные Testo-465 |
предназначены |
для |
измерения |
частоты |
|
вращения в диапазоне 20.99999 об/мин. Фототахометры электронные Testo-470 |
предназначены |
для |
измерения |
частоты |
|
вращения в диапазоне 20.99999 об/мин. Строботахометры электронные Testo-476 |
предназначены |
для |
измерения |
частоты |
|
вращения в диапазоне 30.12500 об/мин. Строботахометры электронные Testo-477 |
предназначены |
для |
измерения |
частоты |
вращения в диапазоне 30.. .300000 об/мин.
Конструктивно тахометры электронные Testo представляют собой единый блок обработки сигнала. Встроенный микропроцессор управляет питанием излучателя и преобразует полученный от датчика отраженный сигнал в единицы измерения частоты вращения. При использовании стробоскопического принципа, микропроцессор преобразует заданную частоту вращения в управляющий сигнал питания лампы-вспышки.
Внешний вид тахометров электронных Testo и схема пломбировки приведены на рисунках:

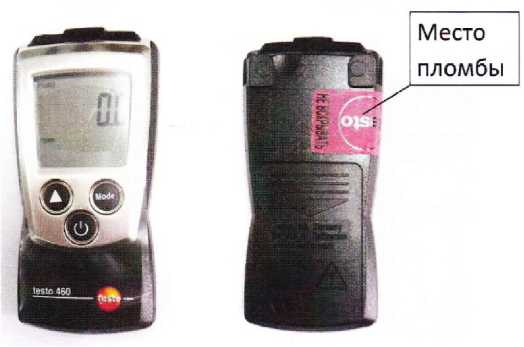

Рисунок 1. Фототахометр электронный Testo-460

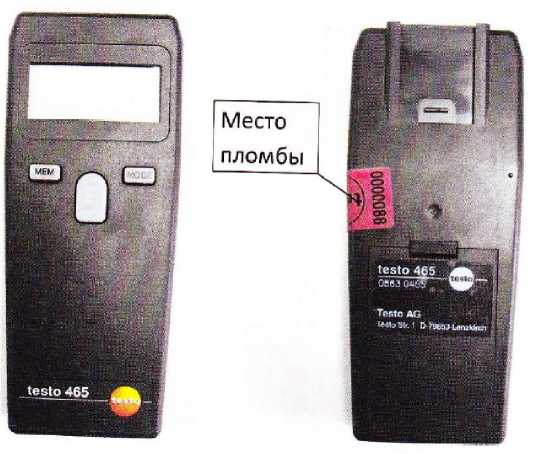

Рисунок 2. Фототахометр электронный Testo-465

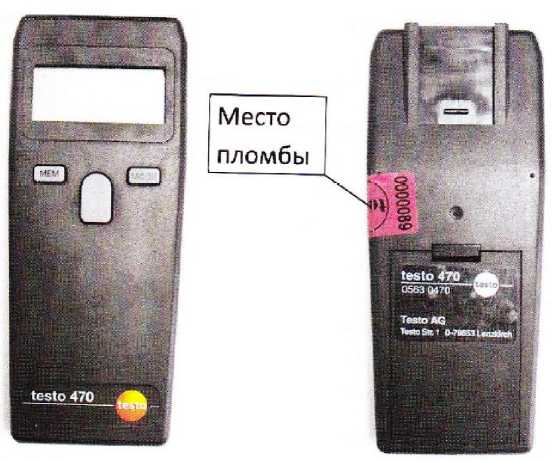

Рисунок 3. Фототахометр электронный Testo-470
Программное обеспечение
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО |
460S000 |
V 1.00 |
8F388A73 |
CRC32 |
|
465S004 |
V 1.00 |
A4BD691E |
CRC32 | |
|
470S004 |
V 1.00 |
ADC4466T |
CRC32 | |
|
476S003 |
V 1.10 |
07T897FA |
CRC32 | |
|
477S007 |
V 1.20 |
82D1C8T3 |
CRC32 |

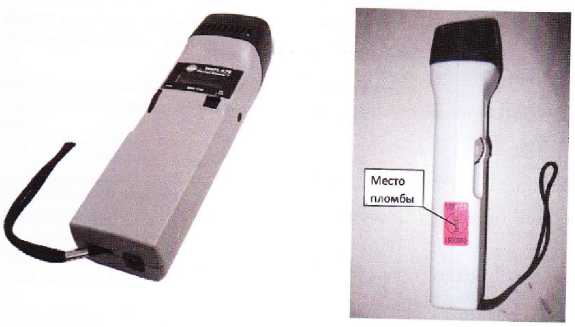

Рисунок 4. Строботахометр электронный Testo-476

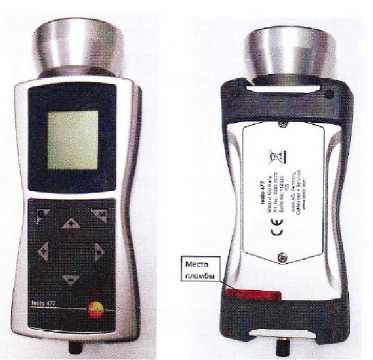

Рисунок 5. Строботахометр электронный Testo-477
Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства приборов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Перепрограммирование прибора возможно только на предприятии-изготовителе.
Метрологические и технические характеристикиМетрологические и технические характеристики тахометров электронных Testo приведены в таблице 1.
Таблица 1
|
Testo-460 |
Testo-465 |
Testo-470 |
Testo-470 |
Testo-477 | |
|
Диапазон измерений частоты вращения, об/мин |
100.30000 |
20.99999 |
20.99999 |
30.12500 |
30.300000 |
|
Пределы допускаемой относительной погрешности частоты вращения, % |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
|
Элементы питания |
2 шт. типа ААА по 1,5В |
2 шт. типа АА по 1,5В |
2 шт. типа АА по 1,5В |
Аккумул. типа NiMH |
3 шт. типа АА по 1,5В |
|
Рабочий диапазон температур, °С: |
0...+50 |
0.+50 |
0.+50 |
0.+40 |
0.+40 |
|
Условия хранения, °С |
-40.+70 |
-20.+70 |
-20.+70 |
-25.+70 |
-20.+70 |
|
Габаритные размеры (д/ш/в), мм, не более: |
119/46/25 |
160/60/15 |
160/60/15 |
240/65/40 |
191/82/60 |
|
Масса, г, не более: |
85 |
50 |
50 |
465 |
400 |
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации тахометра методом печати.
Комплектность средства измерений
|
комплект тахометра электронного Testo входят: | ||
|
№ пп |
Изделия |
Кол-во |
|
1 |
Тахометр электронный Testo (в зависимости от исполнения) |
1 шт. |
|
2 |
Элементы питания |
2 шт. |
|
3 |
Руководство по эксплуатации |
1 экз. |
|
4 |
Методика поверки |
1 экз. |
Измерения проводятся в соответствии с документом «Тахометр электронный Testo. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахометрам электронным TestoГОСТ 18303-72 Тахометры. Термины и определения.
ГОСТ 21339-82 Тахометры. Общие технические условия. «Тахометры электронные Testo» Руководство по эксплуатации
ИзготовительПолное наименование организации: Testo SE & Co. KGaA адрес: Postfach 1140, 79849 Lenzkirch, Testo-Strasse 1
Телефон 07653 861-700, Факс: 07653 681-701, E-mail: info@testo.de
Испытательный центрГосударственный Центр испытаний средств измерений ООО «ТестИнТех»
(ГЦИ СИ ООО «ТестИнТех»)
Адрес: 123308, Москва, ул. Мневники, д.1
Аттестат аккредитации № 30149-11
