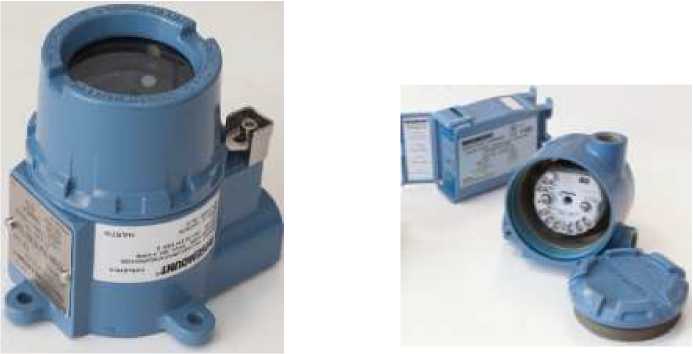

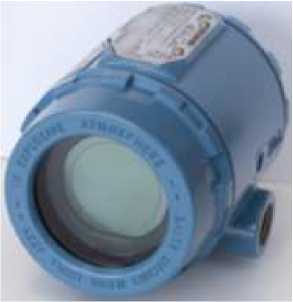

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

644FF HORNET.BIN

Номер версии (идентификационный номер) ПО, не ниже

2.01.011

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

644PA HORNET.BIN

Номер версии (идентификационный номер) ПО, не ниже

1.1.016

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

644 rel.d90

Номер версии (идентификационный номер) ПО, не ниже

3

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

3144FF HORNET.BIN

Номер версии (идентификационный номер) ПО, не ниже

2.03.002

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

3144 rel.d90

Номер версии (идентификационный номер) ПО, не ниже

2

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

3144 X-Well rel.d90

Номер версии (идентификационный номер) ПО, не ниже

3

Цифровой идентификатор программного обеспечения

отсутствует

Наименование характеристики

644

644 повышенной точности

3144Р

3144Р повышенной точности

1

2

3

4

5

Диапазон измерений температуры, °C 1. Термопреобразователей сопротивления с НСХ:

Pt100 (а=0,00385)

от -200 до +850

Pt100 (а=0,00385)^1}

-

от -50 до +300

-

Pt200 (а=0,00385)

от -200 до +850

Pt500 (а=0,00385)

от -200 до +850

Pt1000 (а=0,00385)

от -200 до +300

Pt50 (а=0,00391) (50П)

от -200 до +550

Pt100 (а=0,00391) (100П)

от -200 до +550

Cu50 (а=0,00426)

от -50 до +200

Cu100 (а=0,00426)

от -50 до +200

Cu10 (а=0,00428) (10М)

от -50 до +250

Cu50 (а=0,00428) (50М)

от -185 до +200

Cu100 (а=0,00428) (100М)

от -185 до +200

Ni120 (а=0,00617) (120Н)

от -70 до +300

2. Преобразователей термоэлектрических с НСХ:

B

от +100 до +1820

E

от -200 до +1000 (для HART); от -50 до +1000 (для Foundation fieldbus и Profibus PA)

от -200 до +1000

J

от -180 до +760

K

от -180 до +1372

N

от -200 до +1300

1

2

3

4

5

R

от 0 до +1768

S

от 0 до +1768

T

от -200 до +400

L

от -200 до +800

Диапазон измерений напряжения постоянного тока, мВ

от -10 до +100

Диапазон измерений электрического сопротивления постоянному току, Ом

от 0 до 2000

Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов от, °C²⁾

1. Термопреобразователей сопротивления с НСХ:

Pt100 (а=0,00385)

±0,15

±0,10

±0,10

±0,08

Pt100 (а=0,00385)¹⁾

-

-

±(0,29+0,01-|t -^кр!)

-

Pt200 (а=0,00385)

±0,27

±0,22

±0,22

±0,176

Pt500 (а=0,00385)

±0,19

±0,14

±0,14

±0,112

Pt1000 (а=0,00385)

±0,19

±0,10

±0,10

±0,08

Pt50 (а=0,00391) (50П)

±0,30

±0,20

±0,20

±0,16

Pt100 (а=0,00391) (100П)

±0,15

±0,10

±0,10

±0,08

Cu50 (а=0,00426)

±1,34

±0,34

±0,34

±0,272

Cu100 (а=0,00426)

±0,67

±0,17

±0,17

±0,136

Cu10 (а=0,00428) (10М)

±1,40

±1,00

±1,00

±0,8

Cu50 (а=0,00428) (50М)

±1,34

±0,34

±0,34

±0,272

Cu100 (а=0,00428) (100М)

±0,67

±0,17

±0,17

±0,136

Ni120 (а=0,00617) (120Н)

±0,15

±0,08

±0,08

±0,064

2. Преобразователей термоэлектрических с НСХ³⁾

B

±3,00 (от +100 до +300 °С);

±0,77 (св. +300 до +1820 °С)

±3,00 (от +100 до +300 °С);

±0,75 (св. +300 до +1820 °С)

±3,00 (от +100 до +300 °С);

±0,75 (св. +300 до +1820 °С)

—

E

±0,20

±0,20

±0,20

—

J

±0,35

±0,25

±0,25

—

K

±0,70 (от -180 до -90 °С);

±0,50 (св. -90 до +1372 °С)

±0,50 (от -180 до -90 °С);

±0,25 (св. -90 до +1372 °С)

±0,50 (от -180 до -90 °С);

±0,25 (св. -90

до +1372 °С)

—

N

±0,50

±0,40

±0,40

—

R

±0,75

±0,60

±0,60

—

S

±0,70

±0,50

±0,50

—

T

±0,35

±0,25

±0,25

—

L

±1,00

±0,25

±0,25

—

1

2

3

4

5

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ

±0,015

±0,015

±0,015

—

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом

±0,45

±0,35

±0,35

—

Температура окружающей среды, °С

от -60 до +85 ⁴⁾

Пределы дополнительной абсолютной погрешности измерения и преобразования в температуру, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С сигналов от, °C⁵⁾⁶⁾

1. Термопреобразователей сопротивления с НСХ:

Pt100 (а=0,00385)

±0,003

±0,0015

Pt100 (а=0,00385)¹⁾

-

±0,0058

-

Pt200 (а=0,00385)

±0,004

±0,0023

Pt200 (а=0,00385)

±0,004

±0,0023

Pt500 (а=0,00385)

±0,003

±0,0015

Pt1000 (а=0,00385)

±0,003

±0,0015

Pt50 (а=0,00391) (50П)

±0,004

±0,0030

Pt100 (а=0,00391) (100П)

±0,003

±0,0015

Cu50 (а=0,00426)

±0,008

±0,0030

Cu100 (а=0,00426)

±0,004

±0,0015

Cu10 (а=0,00428) (10М)

±0,03

±0,0015

Cu50 (а=0,00428) (50М)

±0,008

±0,0030

Cu100 (а=0,00428) (100М)

±0,004

±0,0015

Ni120 (а=0,00617) (120Н)

±0,003

±0,0010

2. Преобразователей термоэлектрических с НСХ:

B

±0,014 (t>1000 °С);

±0,014 (t>1000 °С);

±[0,032-(0,0025 % от (t-300))] (300 °С<^1000 °С);

±[0,029-(0,0021 % от (t-300))] (300 °С< t<1000 °С);

±[0,054-(0,011 % от (t-100))]

(100 °m<300 °С)

±[0,046-(0,0086 % (t-100))] (100 °С< t<300 °С)

E

±[0,005+(0,0043 % от t)]

±[0,004+(0,00043 % от t)]

1

2                  3

4              5

J

±[0,0054+(0,00029 % от t)] (t>0 ^ОС);

±[0,004+(0,00029 % от t)] (t> 0 ОС);

±[0,0054+(0,0025 % от |t|)] (t<0 ОС)

±[0,004+(0,0020 % от |t|)] (t< 0 ОС)

K

±[0,0061+(0,0054 % от t)] (t>0 ОС);

±[0,005+(0,00054 % от t)] (t> 0 ОС);

±[0,0061+(0,0025 % от |t|)] (t<0 ОС)

±[0,005+(0,0020 % от |t|)]

(t< 0 ос)

N

±[0,0068+(0,00036 % от t)]

±[0,005+(0,00036 % от t)]

R

±0,016 (t>200 ОС);

±0,015 (t> 200 ОС);

±[0,023-(0,0036 % от t)] (t<200 ОС)

±[0,021-(0,0032 % от t)] (t< 200 ОС)

S

±0,016 (0200 ОС);

±0,015 (t> 200 ОС);

±[0,023-(0,0036 % от t)] (t<200 ^ОС)

±[0,021-(0,0032 % от t)] (t< 200 ОС)

T

±0,0064 (t>0 ОС);

±0,005 (t> 0 ОС);

±[0,0064+(0,0043 % от |t|)] (t< 0 ^ОС)

±[0,005+(0,0036 % от |t|)]

(t< 0 ос)

L

±0,007 (t>0 ОС);

±0,005 (t> 0 ОС);

±[0,007-(0,003 % от |t|)] (t<0 ос)

±[0,005+(0,003 % от |t|)] (t< 0 ос)

Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ⁵⁾⁶⁾

±0,0005

±0,00025

Пределы допускаемой дополнительной абсолютной погрешности измерения электрического сопротивления постоянному току, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, Ом⁵⁾⁶⁾

±0,0084

±0,007

Максимальная влажность окружающего воздуха при температуре 35 °С, %

95

99

Выходной сигнал

от 4 до 20 мА; HART;

Foundation fieldbus;

Profibus PA

от 4 до 20 мА; HART;

Foundation fieldbus

1

2                  3

4              5

Пределы допускаемой дополнительной приведенной погрешности от изменения номинального напряжения питания, % от диапазона измерений / 1 В

±0,005

Напряжение питания, В

• - от 4 до 20 мА, HART

• - Foundation fieldbus

- Profibus PA

от 12,0 до 42,4 от 9,0 до 32,0 от 9,0 до 32,0

от 12,0 до 42,4 от 9,0 до 32,0

Сопротивление нагрузки,

Ом

• - от 4 до 20 мА

• - HART

от 0,1 до 1000 от 250 до 1100

Вид взрывозащиты

«искробезопасная цепь» уровня «ia»; защита от воспламенения пыли “t” уровня “tb” «взрывонепроницаемая оболочка»

Пульсация аналогового

выходного сигнала от диапазона изменения

выходного сигнала, %,

не более

0,625

Мощность, Вт, не более

1

Устойчивость к воздействию внешнего переменного магнитного поля:

• - частота, Гц

• - напряженность, А/м, не более

от 49 до 51

400

Устойчивость к воздействию синусоидальной вибрации

• - для всех исполнений кроме HART

• - для HART

группа GX

частота от 10 до 60 Гц смещение 0,21 мм, частота 60 до 2000 Гц ускорение 3g;

частота от 10 до 60 Гц смещение 0,35 мм, частота 60 до 2000 Гц ускорение 5g

группа GX

частота от 10 до 60 Гц смещение 0,21 мм,

частота 60 до 2000 Гц ускорение 3g

Степень защиты от воды и пыли

IP66, IP68

Габаритные размеры корпуса, ширина ^х высота ^х длина, мм, не более

110x117x117

123x123x135

Масса, кг, не более

1,9

3,7

1

2

3

4

5

Средний срок службы, лет, не менее

10

Примечания:

• ¹⁾ Для ПИ Rosemount 3144 с опцией X-Well.

• ²⁾ Для ПИ без опции X-Well. Основная абсолютная погрешность ПИ с выходным сигналом от 4 до 20 мА равна сумме основной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и основной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока.

Основная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна:

• - ±0,03 % от диапазона измерения первичного преобразователя (для Rosemount 644);

• - ±0,02 % от диапазона измерения первичного преобразователя (для Rosemount 644 повышенной точности, Rosemount 3144Р и Rosemount 3144Р повышенной точности).

³⁾ Основная абсолютная погрешность ПИ при работе с преобразователями термоэлектрическими равна сумме основной абсолютной погрешности измерения сигнала ТП и абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,5 °С (для Rosemount 644); ±0,25 °С (для Rosemount 644 повышенной точности, Rosemount 3144Р и Rosemount 3144Р повышенной точности).

• ⁴⁾ Температура окружающей среды от -20 до +80 °С для ПИ Rosemount 3144 со встроенным индикатором. Температура окружающей среды от -40 до +85 °С для ПИ Rosemount 3144 с опцией X-Well.

• ⁵⁾ При отклонении температуры окружающей среды от +20 °С. Для диапазона температур окружающей среды от -40 до +85 °С.

• ⁶⁾ Дополнительная абсолютная погрешность ПИ с выходным сигналом от 4 до 20 мА равна сумме дополнительной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и дополнительной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока.

Дополнительная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна ±0,001 % от диапазона измерения первичного преобразователя.

t - значение измеряемой температуры, °С; 1_окр- температура окружающей среды, °С

Наименование

Количество

Преобразователь измерительный Rosemount 644/

Rosemount 3144Р

1 шт.

Руководство по эксплуатации

1 экз. на 10 шт. и меньшее количество

при поставке в один адрес

Методика поверки МП 207-007-2018

Паспорт

1 экз.
