Лист № 1 Регистрационный № 80169-20                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ предназначены для измерений скорости потока и вычислений объёмного расхода и объёма газов в рабочих условиях, а также приведенных к стандартным и/или нормальным условиям, в системах экологического контроля выбросов, в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а также в газоходах технологического назначения при различных условиях эксплуатации, включая работу во взрывоопасных зонах.

Принцип действия расходомеров основан на акустическом методе измерения скорости газа, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока. При движении газа время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, расходу газа.

Расходомер представляет собой комплект из блока вторичного преобразователя (БВП) в корпусе исполнения «взрывонепроницаемая оболочка», укомплектованный встроенными барьерами искрозащиты, обеспечивающими искробезопасность внешних цепей интерфейсов расходомера, и двух или четырех врезных преобразователей электроакустических газовых (ПЭА Г) с блоками электроники в корпусе исполнения «взрывонепроницаемая оболочка».

ПЭА Г служит для передачи и приема ультразвуковых сигналов, их обработки и определения скорости потока газа. БВП производит вычисления объемного расхода и объема газа в рабочих условиях, а также приведенных к стандартным и/или нормальным условиям, управления системными функциями, хранения данных, приема и выдачи внешних сигналов, индикации результатов измерения и необходимых параметров.

Обмен данными между составными частями расходомера-счетчика и внешними устройствами осуществляется по интерфейсу RS-485 (протокол ModBus RTU).

В состав расходомера могут включаться от одного до трех блоков коммутации (БК) в корпусе исполнения «взрывонепроницаемая оболочка», обеспечивающие коммутацию кабелей питания и связи между БВП, ПЭА Г и внешними устройствами.

Расходомеры обеспечивают связь через интерфейсы в стандартах RS-485 (протокол ModBus RTU), а также вывод информации в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов.

В расходомерах предусмотрена возможность измерения скорости потока газа как в прямом, так и в обратном направлениях (в реверсивном режиме), а также автоматическая самодиагностика.

В зависимости от схемы зондирования потока и максимальной температуры измеряемых газов расходомеры имеют различные исполнения. Варианты исполнения расходомеров приведены в таблице 1.

Таблица 1 - Исполнения расходомеров

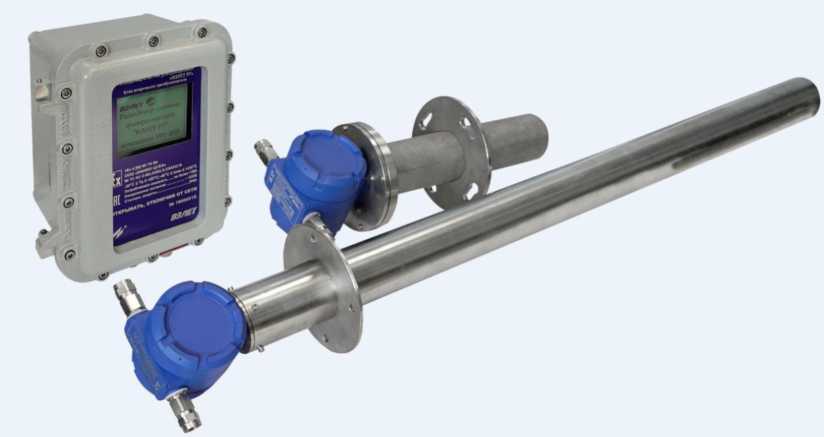

Рисунок 1 - Общий вид расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ

Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), которые предотвращают доступ к контактной паре переключения режимов работы. Места пломбировки расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ приведены на рисунке 2.

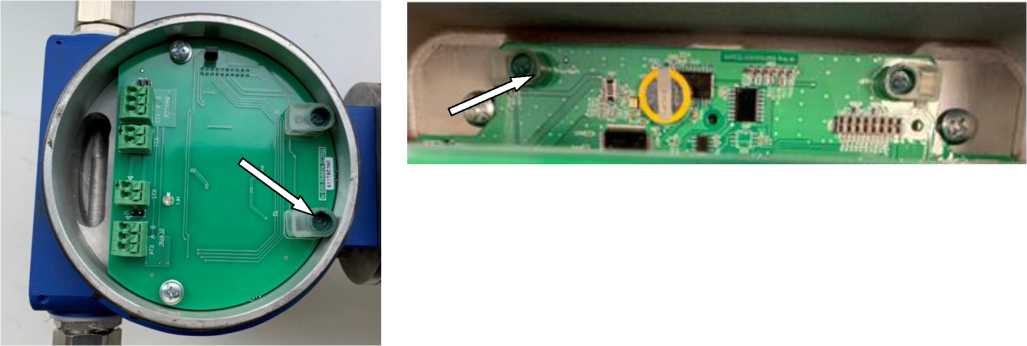

Рисунок 2 - Места пломбировки расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ

Заводской номер наносится в цифровом формате на лицевую панель корпуса блока вторичного преобразователя расходомера методами шелкографии, термопечати или металлографи-ки. Обозначение места нанесения заводского номера представлено на рисунке 3.

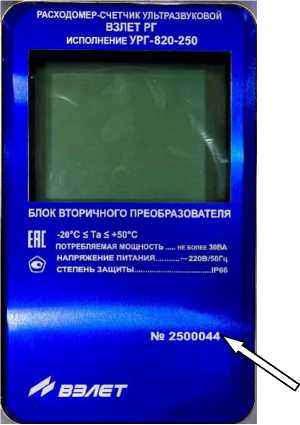

Рисунок 3 - Обозначение места нанесения заводского номера

Программное обеспечение расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Программное обеспечение расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ выполняет измерительное преобразование сигналов, поступающих от электроакустических преобразователей, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройство индикации.

Защита программного обеспечения расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ от несанкционированного доступа, осуществляется механическим опломбированием.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и основные технические характеристики приведены в Таблице 3 и Таблице 4 соответственно.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надёжности

наносится на расходомеры методами шелкографии, термопечати или металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в разделе 1.5 «Устройство и работа» эксплуатационного документа ШКСД.407359.0003 РЭ «Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ. Руководство по эксплуатации».

ШКСД.407359.003 ТУ Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ. Технические условия
