Лист № 1 Регистрационный № 44866-10 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры моделей ПЭ-5300ВИ, ПЭ-5400ВИ, ПЭ-5300УФ, ПЭ-5400УФ

Назначение средства измерений

Спектрофотометры моделей ПЭ-5300ВИ, ПЭ-5400ВИ, ПЭ-5300УФ, ПЭ-5400УФ предназначены для измерений коэффициента пропускания и оптической плотности биологических жидкостей с целью определения содержания растворенных в них компонентов, а также для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.

Описание средства измерений

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, падающего на исследуемый объект.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. Оптическая схема - однолучевая. В качестве источников излучения используются галогенная лампа (для моделей ПЭ-5300ВИ, ПЭ-5400ВИ), галогенная и дейтериевая лампы (для моделей ПЭ-5300УФ, ПЭ-5400УФ), а в качестве приемника - кремниевый фотодиод. Модели ПЭ-5300ВИ и ПЭ-5300УФ управляются с помощью клавиатуры и барабана для смены длин волн. Модели ПЭ-5400ВИ и ПЭ-5400УФ управляются с помощью клавиатуры. Возможно подключение спектрофотометров по интерфейсу USB к персональному компьютеру для управления и отображения результатов с помощью программного обеспечения, устанавливаемого на ПК. Все модели оснащены ЖК-дисплеем, на который выводится результат измерения коэффициента пропускания (или оптической плотности), ряд служебных параметров и рабочая длина волны (модели ПЭ-5400ВИ и ПЭ-5400УФ). Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм. Внешний вид спектрофотометров показан на рисунках 1 и 2. Пломбирование спектрофотометров не предусмотрено. Общий вид спектрофотометров и место нанесения знака поверки приведены на рисунках 1-4.

Место нанесения знака поверки

Приказ Росстандарта №180 от 26.02.2021, https://oei-analitika.ru

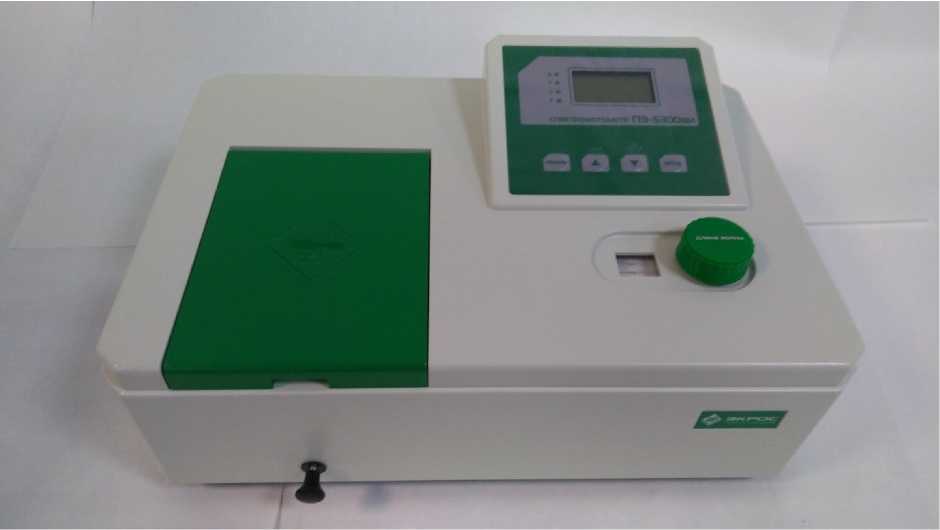

Рисунок 1 - Общий вид спектрофотометра модели ПЭ-5300ВИ

Место нанесения знака поверки

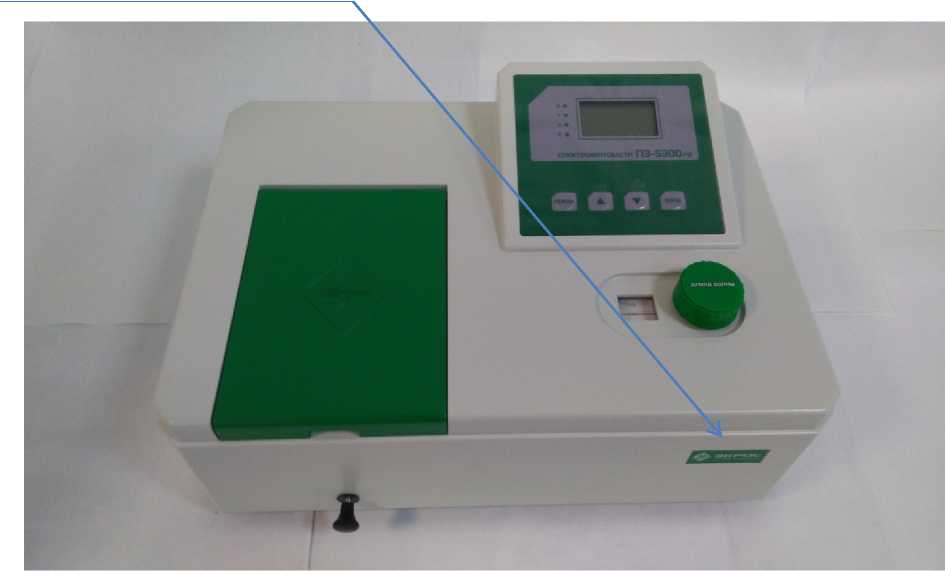

Рисунок 2 - Общий вид спектрофотометра модели ПЭ-5300УФ

Место нанесения знака поверки

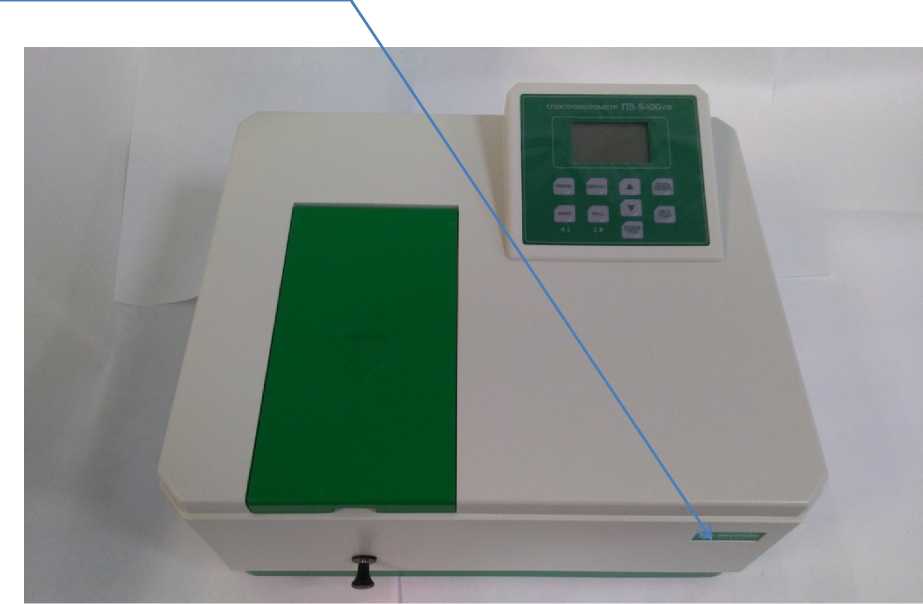

Рисунок 4. Общий вид спектрофотометра модели ПЭ-5400ВИ

Место нанесения знака поверки

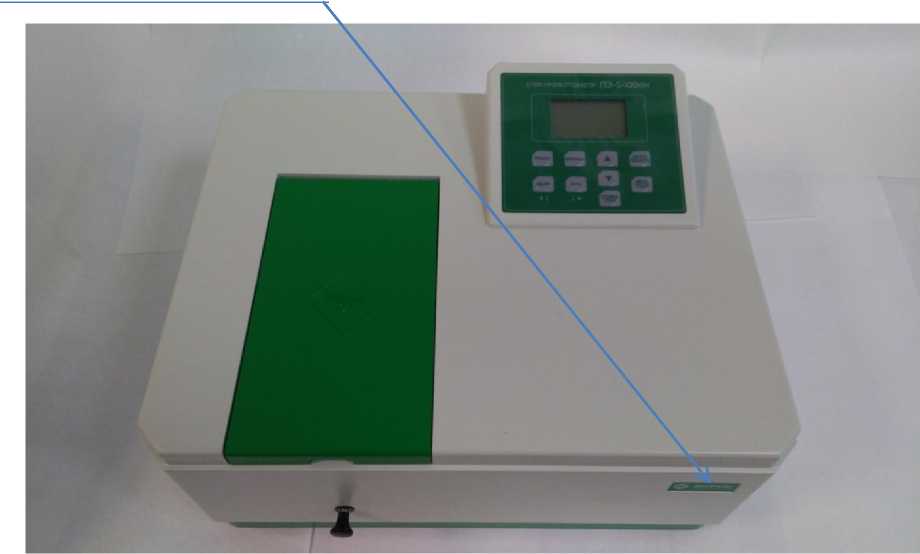

Рисунок 4 - Общий вид спектрофотометра модели ПЭ-5400УФ

Программное обеспечение

Спектрофотометры оснащены встроенным ПО, предназначенным для управления работой прибора и процессом измерений, хранения и отображения полученных данных, а также для передачи команд и данных между прибором и внешним ПК по интерфейсу USB. В модели ПЭ-5300ВИ и ПЭ-5300УФ установлено ПО версии 1.35, идентификационные данные которого приведены в таблице 1, а в модели ПЭ-5400ВИ и ПЭ54УФ установлено ПО версии 3.14.5, идентификационные данные которого приведены в таблице 2

Всё встроенное ПО является метрологически значимым и выполняет следующие функции:

• выполнение самодиагностики прибора;
• управление прибором;
• установку режимов работы прибора;
• получение градуировочной кривой;
• расчет концентраций;
• обработку и хранение результатов измерений;
• передачу данных в ПК по интерфейсу USB;
• приём команд от ПК по интерфейсу USB и их выполнение.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

В комплект поставки спектрофотометров включено автономное программное обеспечение для внешнего персонального компьютера: программа количественного анализа QA5300 и программа кинетического анализа Kin5300 для моделей ПЭ-5300ВИ и ПЭ-5300УФ и программа количественного анализа QA5400 и программа кинетического анализа Kin5400 для моделей ПЭ-5400ВИ и ПЭ-5400УФ, а также программа XL5x00 для вывода результата измерения в ячейку книги Microsoft Excel™ для всех моделей. Идентификационные данные ПО приведены в Таблицах 3-7.

Для моделей ПЭ-5400ВИ и ПЭ-5400УФ по отдельному заказу поставляется программа для сканирования по длине волны SC5400. Её идентификационные данные приведены в Таблице 8.

Всё автономное ПО за исключением программы XL5x00 является метрологически значимым и выполняет следующие общие функции:

• приём данных от прибора по интерфейсу USB;
• передачу команд в прибор по интерфейсу USB;
• управление прибором;
• измерение оптической плотности и пропускания;
• обработку и хранение результатов измерений;
• печать протоколов измерений;
• экспорт результатов измерений в файл формата Microsoft Excel™.

Кроме того, программы QA5300 и QA5400 обеспечивают:

• создание градуировок по нескольким зависимостям с использованием метода наименьших квадратов;
• автоматическое вычисление концентраций по созданным градуировкам;
• расчёт статистических параметров выполненных измерений.

Программы Kin5300 и Kin5400 обеспечивают автоматическое выполнение измерений пропускания и оптической плотности с периодом от 0,5 до 3600 секунд длительностью до 20000000 секунд.

Программа SC5400 обеспечивает:

• снятие спектра образца по длине волны с шагом от 0,1 нм до 10 нм на любом отрезке спектрального диапазона прибора;
• автоматическое нахождение и нумерацию пиков снятого спектра.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного ПО моделей ПЭ-5300ВИ и ПЭ-5300УФ

Идентификационные данные (признаки) Значение

Идентификационное наименование ПО Ver: 1.35

Номер версии (идентификационный номер) ПО	Не ниже 1.35
Цифровой идентификатор ПО	Пользователю не доступен

Таблица 2- Идентификационные данные встроенного ПО моделей ПЭ-5400ВИ и ПЭ-5400УФ

Идентификационные данные (признаки)

Идентификационное наименование ПО

Значение

V3.14.5

Номер версии (идентификационный номер) ПО	Не ниже 3.14.5
Цифровой идентификатор ПО	Пользователю не доступен

Таблица 3- Идентификационные данные ПО моделей ПЭ-5300ВИ и ПЭ-5300УФ

Идентификационные данные (признаки) Значение

Идентификационное наименование ПО QA5300

Номер версии (идентификационный номер) ПО не ниже 2.1.0.4

Цифровой идентификатор ПО (расчёт по 84A0E5B9B2DD84B8063465DCD029E5E2

алгоритму MD5) (файл QA5300.exe)

Таблица 4- Идентификационные данные ПО моделей ПЭ-5400ВИ и ПЭ-5400УФ

Идентификационные данные (признаки) Значение

Идентификационное наименование ПО QA5400

Номер версии (идентификационный номер) ПО не ниже 2.1.0.6

Цифровой идентификатор ПО (расчёт по 6D948BA10D89AE201F0AB44F6C04E872

алгоритму MD5) (файл QA5400.exe)

Таблица 5- Идентификационные данные ПО моделей ПЭ-5300ВИ и ПЭ-5300УФ

Идентификационные данные (признаки)

Идентификационное наименование ПО

Значение

Kin5300

Номер версии (идентификационный номер) ПО

не ниже 2.2.0.0

Цифровой идентификатор ПО (расчёт по алгоритму MD5)

38FE2676FDE9CE0874C48914977ADC77

(файл Kin5300.exe)

Таблица 6- Идентификационные данные ПО моделей ПЭ-5400ВИ и ПЭ-5400УФ

Идентификационные данные (признаки) Значение

Идентификационное наименование ПО Kin5400

Номер версии (идентификационный номер) ПО не ниже 2.2.0.0

Цифровой идентификатор ПО (расчёт по C043D96E9181952B9498EDA66F79FE3D

алгоритму MD5) (файл Kin5400.exe)

Таблица 7- Идентификационные данные ПО (для всех моделей) Идентификационные данные (признаки) Значение

Идентификационное наименование ПО XL5x00

Номер версии (идентификационный номер) ПО не ниже 2.0.0.0

Цифровой идентификатор ПО (расчет по 58266A6D5D78E8869ECBC57BD6E6CD19 алгоритму MD5) (файл XL5x00.exe)

Таблица 8- Идентификационные данные ПО моделей ПЭ-5400ВИ и ПЭ-5400УФ Идентификационные данные (признаки) Значение

Идентификационное наименование ПО SC5400

Номер версии (идентификационный номер) ПО не ниже 2.1.0.5 Цифровой идентификатор ПО (расчёт по 5CC35C73D51FD6F8E75D42B863BA5DBD алгоритму MD5) (файл SC5400.exe)

Метрологические и технические характеристики

Таблица 9 - Метрологические характеристики

Наименование характеристики	Значение
Спектральный диапазон, нм:
- модель ПЭ-5300ВИ	от 325 до 1000
- модель ПЭ-5400ВИ	от 315 до 1000
- модель ПЭ-5300УФ	от 200 до 1000
- модель ПЭ-5400УФ	от 190 до 1000
Диапазон измерений спектральных коэффициентов направленного пропускания, %	от 0 до 100
Диапазон показаний спектральных коэффициентов направленного пропускания, %	от 0 до 200
Диапазон измерений оптической плотности, Б	от 3 до 0
Диапазон показаний оптической плотности, Б	от 3,0 до -0,3
Пределы допускаемой абсолютной погрешности спектрофотометров при измерении спектральных коэффициентов направленного пропускания, %:
- модель ПЭ-5300ВИ - модель ПЭ-5300УФ: - в спектральном диапазоне от 200 до 325 нм - в спектральном диапазоне св. 325 до 1000 нм	±0,5 ±1 ±0,5
- модель ПЭ-5400ВИ	±0,5

-модель ПЭ-5400УФ:
- в спектральном диапазоне от 190 до 315 нм	±1
- в спектральном диапазоне св. 315 до 1000 нм	±0,5
Пределы допускаемой абсолютной погрешности установки длин волн, нм:
- модели ПЭ-5300ВИ, ПЭ-5300УФ	±2
- модели ПЭ-5400ВИ, ПЭ-5400УФ	±1

Таблица 10 - Основные технические характеристики

Наименование характеристики	Значение
Спектральная ширина щели, нм, не более	4
Уровень рассеянного света (при Х=340 нм), %, не более	0,3
Габаритные размеры (ДхШхВ), мм:
- модель ПЭ-5300ВИ	440х320х175
- модели ПЭ-5300УФ, ПЭ-5400ВИ, ПЭ-5400УФ	465х395х235
Масса, кг, не более:
- модель ПЭ-5300ВИ	8,5
- модель ПЭ-5400ВИ	11,5
- модель ПЭ-5300УФ	12
- модель ПЭ-5400УФ	12,5
Потребляемая мощность, В^А, не более	150
Напряжение питания частотой (50±1) Гц, В	220 (+10...-10%)
Средний срок службы, лет	8
Условия эксплуатации:
-диапазон температур окружающего воздуха, ^оС	от 10 до 35
-диапазон относительной влажности окружающего воздуха (при 25 ^оС), %	от 20 до 80
- диапазон атмосферного давления, кПа	от 84 до106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрофотометр	ПЭ-5300ВИ ПЭ-5400ВИ ПЭ-5300УФ ПЭ-5400УФ	1 шт.
Сетевой шнур	-	1 шт.
Кабель USB-A - USB-B для подключения к ПК	-	1 шт.

Держатель кювет	-	1 шт.
Чехол пылезащитный	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП-242-1033 -2010	1 экз.

Сведения о методиках (методах) измерений

приведены в следующих документах:

1) Спектрофотометр ПЭ-5300 ВИ. Руководство по эксплуатации БКРЕ.941412.001РЭ. Раздел 8.
2) Спектрофотометр ПЭ-5300 УФ. Руководство по эксплуатации БКРЕ.941412.001-02РЭ. Раздел 8.
3) Спектрофотометр ПЭ-5400 ВИ. Руководство по эксплуатации БКРЕ.941412.001-01РЭ.

Раздел 8.

4) Спектрофотометр ПЭ-5400 УФ. Руководство по эксплуатации БКРЕ.941412.001-03РЭ.

Раздел 8.

Нормативные и технические документы, устанавливающие требования к спектрофотометрам моделей ПЭ-5300ВИ, ПЭ-5400ВИ, ПЭ-5300УФ, ПЭ-5400УФ

Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27.11.2018 г № 2517.

Технические условия «Спектрофотометры моделей ПЭ-5300ВИ, ПЭ-5400ВИ, ПЭ-5300УФ, ПЭ-5400УФ. ТУ 9443-001-5627822-2009»

Изготовитель

Общество с ограниченной ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ»)

ИНН 7810235934

Адрес:199106, г. Санкт-Петербург, 27-я линия В.О., дом 6, корпус 2

Юридический адрес: 196240, Санкт-Петербург, ул. Кубинская, д. 73, корп.1, строение 3, помещение 2, ком. 1

Почтовый адрес: 199178, Санкт-Петербург, 17-я линия В.О., БЦ «Сенатор», д. 22, корп. И, оф. 406

Телефон: (812) 322-9600

Факс: (812) 449-3122

E-mail: info@ecohim.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, Санкт-Петербург, Московский пр.19.

Телефон: (812) 251-76-01,

Факс: (812) 713-01-14.

E-mail: info@vniim.ru,

Web-сайт: www.vniim.ru

Уникальный

номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311541.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «26» февраля 2021 г. № 180

Сведения

об утверждаемых типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Сведения об Изготовителях		Заявитель	Срок действия утвержденного типа СИ (Продленный на 5 лет с даты окончания предыдущего установленного срока их действия)
				Отменяемые	Устанавливаемые
1	2	3	4	5	6	7	8

Спектрофотометры

ПЭ-5300ВИ,

ПЭ-5400ВИ,

ПЭ-5300УФ,

ПЭ-5400УФ

44866-10

Общество с ограниченной ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ») Юридический адрес: 196240, Санкт-Петербург, ул. Кольцова, д. 21, лит А, пом. 17Н

Почтовый адрес:

199178, Санкт-

Петербург, 17-я линия В.О., БЦ «Сенатор», д.

22, корп. И

Общество с ограниченной ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ») Адрес:199106, г. Санкт-Петербург, 27-я линия В.О., дом 6, корпус 2 Юридический адрес:

196240, Санкт-Петербург, ул. Кубинская, д. 73, корп.1, строение 3, помещение 2, ком. 1

Почтовый адрес: 199178, Санкт-Петербург, 17-я линия В.О., БЦ «Сенатор», д. 22, корп. И

ООО

"ЭКОХИМ", г. Санкт-

Петербург

30.07.2026

Источники питания постоянного тока программируемые

ZUP

46688-11

Фирма "Nemic-Lambda

Ltd.", Израиль

Фирма TDK-Lambada

Ltd., Израиль

Фирма TDK-

Lambada Ltd.,

Израиль

21.03.2026

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» февраля 2021 г. № 180

Лист № 1 Регистрационный № 46688-11 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока программируемые серии ZUP

Назначение средства измерений

Источники питания постоянного тока программируемые серии ZUP предназначены для воспроизведения напряжения и силы постоянного тока. Используются в качестве высокоточных программно управляемых источников постоянного тока в высокотехнологичных производствах.

Описание средства измерений

Источники питания серии ZUP представляют собой электронные устройства, являющиеся источником регулируемого постоянного тока и напряжения с выходной мощностью до 800 Вт (в зависимости от модификации). В режиме стабилизации напряжения источник питания поддерживает с высокой точностью заданное выходное напряжение при изменении тока нагрузки в заданных пределах. В режиме стабилизации тока источник питания поддерживает с высокой точностью заданный выходной ток при изменении сопротивления нагрузки. Если в режиме стабилизации напряжения выходной ток превышает допустимые значения, источник питания автоматически переключается в режим стабилизации тока. При уменьшении нагрузки менее допустимого значения источник питания автоматически возвращается в режим стабилизации напряжения.

Предусмотрено два варианта регулирования выходного напряжения и тока с регламентированной точностью:

- программно от внешнего компьютера через коммуникационные порты RS232 или RS485;

- вручную переключением на передней панели (грубая и плавная регулировка).

Источники питания снабжены токовой защитой и защитой от перенапряжения на выходных зажимах источника.

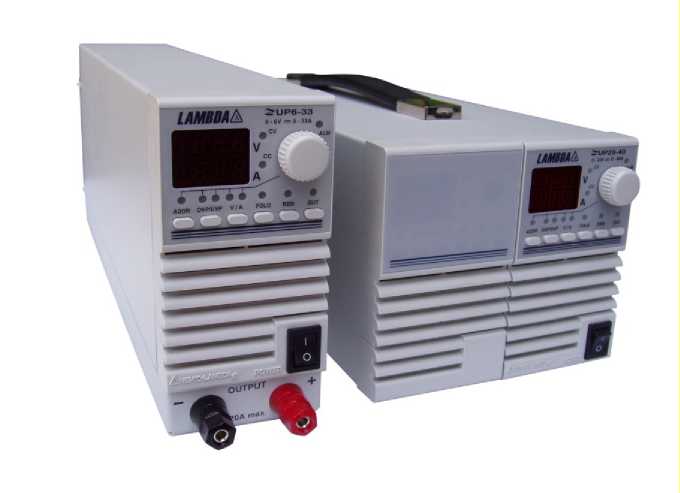

Фотография общего вида источника представлена на рисунке 1.

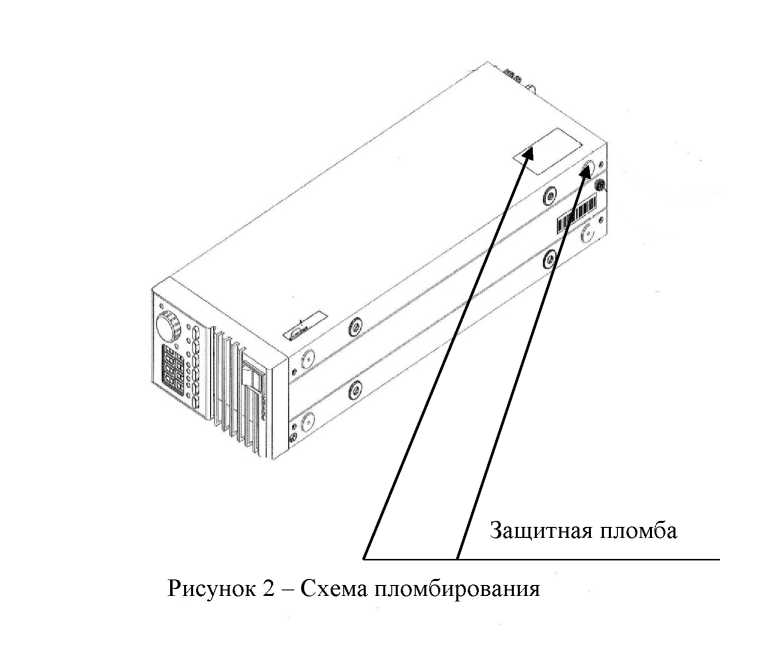

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Метрологически значимое программное обеспечение (ПО), содержащее поправки к выходным сигналам, определяемые при выпуске источника питания из производства, жёстко зашито в микропроцессор источника и недоступно пользователю. Версия программы указывается в протоколе испытаний, входящем в комплект поставки, и высвечивается на мониторе внешнего компьютера. Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 Идентификационные данные метрологически значимого ПО

Наименование ПО

Идентификационное наименование

ПО

Номер версии

ПО

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора

ZUP control firmware

VerXX-YY 1.1

XX: rated output voltage, YY: rated output current

Не используется

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — «А».

Рисунок 1 - Фотография общего вида

Рисунок 2 - Схема пломбирования

Защитная пломба

Метрологические и технические характеристики

Метрологические характеристики источников питания приведены в таблицах 2 и 3.

Таблица 2 -	Режим стабилизации выходного напряжения
Модификация	Максимальное выход ное напря-жение¹⁾, В	Пределы допускаемой основной погрешности ²⁾, % относит. + мВ	Предел допускаемого с.к.о. ³⁾пульсации в диапазоне 5 Гц -1МГц, мВ	Нестабильность выходного напряжения
Модификация	Максимальное выход ное напря-жение¹⁾, В			при изменении напряжения питания ⁴⁾, % относит. + мВ	при изменении тока нагрузки ⁵⁾, % относит. + мВ
1	2	3	4	5	6
Источники питания мощностью 200 Вт
ZUP 6-33	6	±(0,02 % + 5 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 10-20	10	±(0,02 % + 8 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 20-10	20	±(0,02 % + 12 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 36-6	36	±(0,02 % + 26 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 60-3,5	60	±(0,02 % + 35 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 80-2,5	80	±(0,02 % + 50 мВ)	20	±(0,005 % + 2 мВ)	±(0,005 % + 4 мВ)
ZUP 120-1,8	120	±(0,02 % + 80 мВ)	20	±(0,005 % + 2 мВ)	±(0,005 % + 4 мВ)
Источники питания мощностью 400 Вт
ZUP 6-66	6	±(0,02 % + 5 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 10-40	10	±(0,02 % + 8 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 20-20	20	±(0,02 % + 12 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 36-12	36	±(0,02 % + 26 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 60-7	60	±(0,02 % + 35 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 80-5	80	±(0,02 % + 50 мВ)	20	±(0,005 % + 2 мВ)	±(0,005 % + 4 мВ)
ZUP 120-3,6	120	±(0,02 % + 80 мВ)	20	±(0,005 % + 2 мВ)	±(0,005 % + 4 мВ)
Источники питания мощностью 800 Вт
ZUP 6-132	6	±(0,02 % + 5 мВ)	8	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 10-80	10	±(0,02 % + 8 мВ)	8	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 20-40	20	±(0,02 % + 12 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 36-24	36	±(0,02 % + 26 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)
ZUP 60-14	60	±(0,02 % + 35 мВ)	5	±(0,005 % + 1 мВ)	±(0,005 % + 2 мВ)

Продолжение таблицы 2

Примечания

1 Минимальное выходное напряжение, для которого гарантируются метрологические характеристики источника питания, равно 0,2 % от максимального выходного напряжения.
2 Пределы допускаемой основной погрешности указаны для варианта регулирования выходного напряжения программно от внешнего компьютера. При ручном переключении на передней панели пределы допускаемой основной относительной погрешности составляют от ± 0,6 % до ± 1,9 %.
3 С.к.о. - среднеквадратичное отклонение.
4 Изменение напряжения питания от 85 до 132 В или от 170 до 265 В (действующее значение) и неизменном токе нагрузки.
5 При изменении силы выходного электрического тока от 0 до максимального значения (см. таблицу 3) и неизменном напряжении питания.
6 Температурный коэффициент влияния на выходное напряжение 30 млн^-1/ °С.
7 Дрейф за 8 часов непрерывной работы выходного напряжения 0,01 % отн. + 2 мВ.

Таблица 3 -	Режим стабилизации выходного тока
Модификация	Максимальное выходной ток¹⁾, А	Пределы допускаемой основной погрешности ²⁾, % относит. + мА	Предел допускаемого с.к.о. ³⁾пульсации в диапазоне 5 Гц -1МГц, мА	Нестабильность выходного тока
Модификация	Максимальное выходной ток¹⁾, А			при изменении напряжения питания ⁴⁾, % относит.+ мА	при изменении сопротивления нагрузки ⁵⁾, % относит. + мА
1	2	3	4	5	6
Источники питания мощностью 200 Вт
ZUP 6-33	33	±(0,4 % + 40 мА)	50	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 10-20	20	±(0,4 % + 40 мА)	25	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 20-10	10	±(0,4 % + 40 мА)	15	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 36-6	6	±(0,4 % + 40 мА)	7,5	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 60-3,5	3,5	±(0,4 % + 40 мА)	5	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 80-2,5	2,5	±(0,4 % + 15 мА)	5	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 120-1,8	1,8	±(0,4 % + 10 мА)	5	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
Источники питания мощностью 400 Вт
ZUP 6-66	66	±(0,4 % + 40 мА)	100	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 10-40	40	±(0,4 % + 40 мА)	50	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 20-20	20	±(0,4 % + 40 мА)	30	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 36-12	12	±(0,4 % + 40 мА)	15	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 60-7	7	±(0,4 % + 40 мА)	10	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 80-5	5	±(0,4 % + 30 мА)	5	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)
ZUP 120-3,6	3,6	±(0,4 % + 20 мА)	5	±(0,01 % + 2 мА)	±(0,01 % + 5 мА)

Продолжение таблицы 3

1	2	3	4	5	6
Источники питания мощностью 800 Вт
ZUP 6-132	132	±(0,4 % + 40 мА)	8	±(0,01 % + 5 мА)	±(0,07 % + 10 мА)
ZUP 10-80	80	±(0,4 % + 40 мА)	8	±(0,01 % + 5 мА)	±(0,07 % + 10 мА)
ZUP 20-40	40	±(0,4 % + 40 мА)	5	±(0,01 % + 5 мА)	±(0,07 % + 10 мА)
ZUP 36-24	24	±(0,4 % + 40 мА)	5	±(0,01 % + 5 мА)	±(0,07 % + 10 мА)
ZUP 60-14	14	±(0,4 % + 40 мА)	5	±(0,01 % + 5 мА)	±(0,07 % + 10 мА)
Примечания 1 Минимальный выходной ток, для которого гарантируются метрологические характеристики источника питания, равен 0,4 % от максимального выходного тока. 2 Пределы допускаемой основной погрешности указаны для варианта регулирования выходного тока программно от внешнего компьютера. При ручном переключении на передней панели пределы допускаемой основной относительной погрешности составляют от ± 1,0 % до ± 2,8 %. 3 С.к.о. - среднеквадратичное отклонение. 4 Изменение напряжения питания от 85 до 132 В или от 170 до 265 В (действующее значение) и неизменном сопротивлении нагрузки. 5 При изменении падения напряжения на нагрузке от 0 (режим короткого замыкания) до максимального выходного напряжения (см. таблицу 2) и неизменном напряжении питания. 6 Температурный коэффициент влияния на выходной ток 100 млн-1/ °С. 7 Дрейф за 8 часов непрерывной работы выходного тока 0,02 % отн. + 5 мА.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Рабочие условия применения: -температура окружающей среды, °С	от 0 до +50
- относительная влажность, без конденсации, %	от 30 до 90
Нормальные условия применения: -температура окружающей среды, °С	от +20 до +26
Условия хранения: - температура окружающей среды, °С:	от -20 до + 70
- относительная влажность, без конденсации, %	от 10 до 95
Параметры электрического питания: Напряжение питания переменного тока, В	от 85 до 132
Частота напряжения переменного тока, Гц	от 170 до 265 от 47 до 65
Коэффициент полезного действия, %	от 69 до 87
Габаритные размеры в зависимости от модификации, не более, мм - высота	70
- ширина	124
- длина	350
Масса в зависимости от модификации, не более, кг	3,2

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Источник питания ZUP	Модификация согласно заказа	1 шт.
Кабели для подключения питания и нагрузки	-	1 комплект
Кабели для подключения сигналов управления	-	1 комплект
Стойка 19" (крейт)	-	по заказу
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП 46688-11	1 экз.
Протокол заводских испытаний	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации в главе 3 «Установка»

Нормативные документы, устанавливающие требования к источникам питания постоянного тока программируемым серии ZUP

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

Изготовитель

Фирма TDK-Lambda Ltd., Израиль

Адрес: Hacharushet st. 56, POB 500

Karmiel Industrial Zone

2161401, Israel

Web-сайт: tdk-lambda.co.il

E-mail: info@dk-lambda.co.il

Заявитель

ЗАО «ЮЕ-Интернейшнл»

Адрес: 197342, г. Санкт-Петербург

ул. Торжковская, д.5, оф.426

Телефон: + 7 812 324 40 51

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: + 7 495 437 55 77

Факс: + 7 495 781 86 40

Web-сайт: http://www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Техническая поддержка

2189 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 180 от 26.02.2021

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

2189 Kb

Файлов: 4 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 180 от 26.02.2021

Текст приказа Росстандарта № 180 от 26.02.2021

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
