О переоформлении свидетельства об утверждении типа средства измерений № 41642 «Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением Представительства фирмы Mahr GmbH, Германия б/н от 20 июня 2017г. приказываю:

• 1. Внести изменения в описание типа на штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 45959-10, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 41642 «Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 45959-10, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии, g Адмшше^атшшьш-рагламентом оформление выдачу его

  свидетельства с описашем юридическому лицу или ин, 4. Контроль за исполь

13 1 собой.

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «04» июля 2017 г, №1461

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN

Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN (далее по тексту штангенглубиномеры) предназначены для измерений глубины элементов деталей во всех отраслях машиностроительного комплекса.

Штангенглубиномер состоит из следующих элементов: штанги, на которой расположена индуктивная шкала, и рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, встроенного источника питания. Рамка своей измерительной поверхностью базируется на измеряемую деталь.

Штангенглубиномеры MarCal 30 EWR имеют защиту IP 67, разъем для выводов результатов измерений на внешнее устройство USB, Opto RS232C или Digimatic.

Штангенглубиномеры MarCal 30 ER имеют разъем для выводов результатов измерений на внешнее устройство USB, Opto RS232C или Digimatic.

Штангенглубиномеры MarCal 30 EWN имеют сменную тарельчатую измерительную насадку (версия А) или штангу со специальными крюкообразными выступами, которые позволяют измерять глубину и толщину уступов (версия В), защиту IP 67, разъем для выводов результатов измерений на внешнее устройство USB, Opto RS232C или Digimatic.

Все модели штангенглубиномеров имеют контрастную 8,5 мм жидкокристаллическую индикацию (LCD), рамку и штангу из коррозионностойкой стали. Скорость перемещения рамки 2,5 м/с.

Пломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.

а)

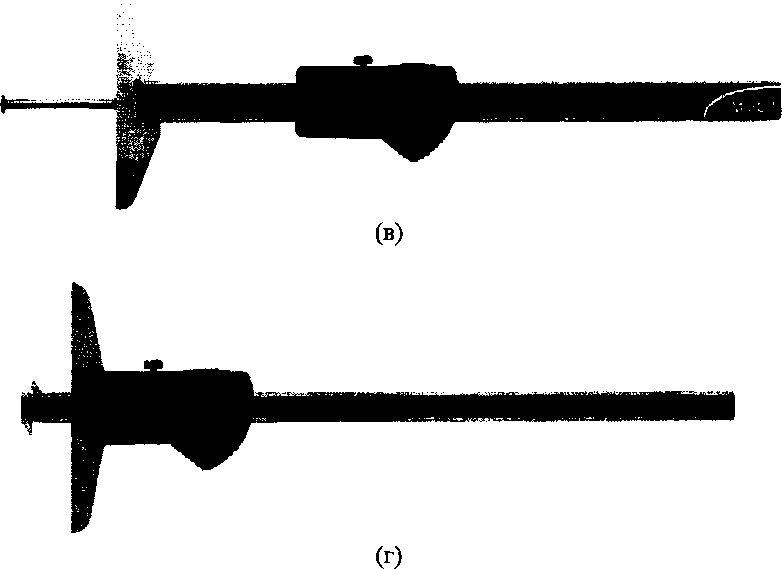

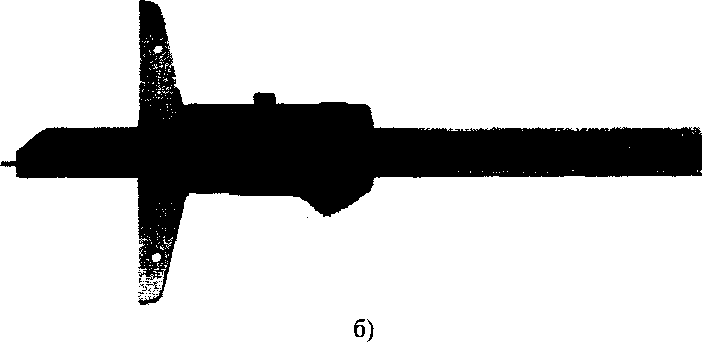

Рисунок 1 - Общий вид штангенглубиномеров MarCal 30 EWR (a), MarCal 30 ER (б), MarCal 30 EWN версия А (в) и MarCal 30 EWN версия В (г)

Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN имеют в своем составе встроенное аппаратное программное обеспечение, записанное на микрочип и выводящее на экран ПК при подключении данные, которые потом можно просмотреть на экране и/или распечатать на принтере.

Уровень защиты программного обеспечения оценивается, как «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения штангенглубиномеров

Метрологические и технические характеристики

Таблица 2 - Диапазон измерений, дискретность отсчета, пределы допускаемой абсолютной погрешности и длина измерительной поверхности рамки

Таблица 3 - Габаритные размеры и масса

Таблица 4 - Основные технические и метрологические характеристики

наносится на футляр пггангенглубиномеров методом наклейки и на титульном листе паспорта типографским методом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 45959-10 с изменением № 1 «Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 декабря 2016 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносятся на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

ГОСТ P 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110'⁹ до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

Техническая документация фирмы-изготовителя.

Фирма Mahr GmbH, Германия

Адрес: Box 100254, 73702, Reutlinger Strasse 48, 73728 Esslingen Телефон: +49 711 9312600; факс: +49 711 9312725

E-mail: mahr.es@mahr.de

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
