ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули аналоговые серий BMX, BME, PME

Назначение средства измерений

Модули аналоговые серий BMX, BME, PME (далее - модули) предназначены для измерительного аналого-цифрового преобразования сигналов силы и напряжения постоянного электрического тока, частоты следования импульсов, электрического сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления; цифро-аналогового преобразования сигналов силы и напряжения постоянного электрического тока.

Описание средства измерений

Принцип действия модулей основан на преобразовании сигналов силы и напряжения постоянного электрического тока, частоты следования импульсов, электрического сопротивления в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимые сигналы силы и напряжения постоянного электрического тока при помощи цифро-аналогового преобразователя (ЦАП).

Модули выполнены в пластиковых корпусах и предназначены для установки в вертикальном положении на специализированные базовые платы в слоты типа X-bus. Слотов может быть 4, 6, 8 или 12 штук (в зависимости от типа платы), они обеспечивают питание модулей, а также передачу измерительной и сервисной информации в цифровом виде от модулей к контроллеру. Базовые платы могут быть смонтированы на стандартную DIN-рейку.

На лицевых панелях модулей расположены светодиодные индикаторы состояния и клеммы для ввода/вывода аналоговых сигналов.

Модули служат базой для построения программно-технических комплексов различных конфигураций (например, Modicon M340 или Modicon M580) для автоматизации управления производственными процессами в различных отраслях промышленности.

Внешний вид модулей, а также места пломбирования (отмечены стрелками) представлены на рисунке 1.

Приказ Росстандарта №1376 от 03.07.2018, https://oei-analitika.ru

а)               б)                в)

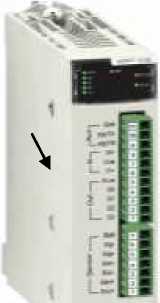

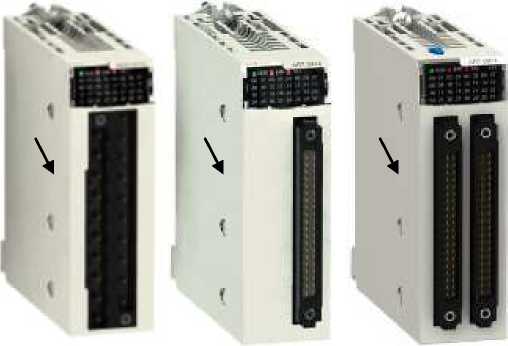

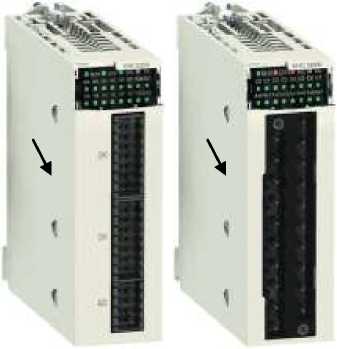

Рисунок 1 - Внешний вид модулей а) BMXAMxxxxxy и BMEAHxxxxxy, б) BMXART0414y, в) BMXART0814y, г) PMESWT0100, д) BMXEHC0200y, е) BMXEHC0800y

(х - цифра, y - пробел или символ «H», образующие обозначение конкретного модуля)

Приказ Росстандарта №1376 от 03.07.2018, https://oei-analitika.ru
Приказ Росстандарта №1376 от 03.07.2018, https://oei-analitika.ru

д)              е)

г)

Программное обеспечение

Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и преобразования цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти модуля. БПО устанавливается в энергонезависимую память модуля на заводе изготовителе во время производственного цикла. Защитная пломба, устанавливаемая в соответствии с рисунком 1, ограничивает доступ к измерительным компонентам модулей. БПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014. Метрологические характеристики модулей оценены с учетом влияния на них БПО.

Внешнее программное обеспечение (ВПО) Unity Pro, устанавливаемое на компьютеры операторских станций, предназначено для конфигурирования и обслуживания модулей. С его помощью производится:

- настройка параметров модулей (указание типа подключенного измерительного преобразователя, масштабирование, отображение и т.д.);

- программирование логических задач модулей;

- тестирование, архивирование проектов, обслуживание модулей (в т.ч. в реальном времени);

- отображение и управление параметрами процесса в реальном времени.

Защита от непреднамеренных и преднамеренных несанкционированных изменений ВПО (в том числе, его настроек и измеренных данных) осуществляется:

- автоматическим контролем доступа к ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;

- автоматическим ведением журнала событий.

Степень защиты ВПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ВПО модулей приведены в Таблице 1.

Таблица 1 - Идентификационные данные ВПО модулей

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программный пакет Unity Pro

Номер версии (идентификационный номер) ПО

не ниже 11.1

Цифровой идентификатор ПО

Не используется

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Тип модуля

Количество каналов

Диапазоны преобразований аналоговых сигналов / разрядность цифровых сигналов

Пределы допускаемой погрешности 1

На входе

На выходе

основной

дополнительной

1

2

3

4

5

6

BMXAMI0800;

BMXAMI0810H

8

от 0 до 20 мА

16 бит

Y = ±0,15 % (Xn = 40 мА)

Yдоп = ±0,005 % (Xn = 40 мА)

от 4 до 20 мА

от -20 до +20 мА

от -10 до +10 В

Y = ±0,075 % (Xn = 20 В)

Yдоп = ±0,003 % (Xn = 20 В)

от 0 до 10 В

от 0 до 5 В

Y = ±0,075 % (Xn = 10 В)

Yдоп = ±0,003 %

(Xn = 10 В)

от 1 до 5 В

от -5 до +5 В

BMXAMI0810

8

от 0 до 20 мА

16 бит

Y = ±0,1 % (Xn = 20 мА)

Yдоп = ±0,01 % (Xn = 20 мА)

от 4 до 20 мА

от -20 до +20 мА

Y = ±0,15 % (Xn = 40 мА)

Yдоп = ±0,005 % (Xn = 40 мА)

от -10 до +10 В

Y = ±0,075 % (Xn = 20 В)

Yдоп = ±0,003 % (Xn = 20 В)

от 0 до 10 В

от 0 до 5 В

Y = ±0,075 % (Xn = 10 В)

Yдоп = ±0,003 %

(Xn = 10 В)

от 1 до 5 В

от -5 до +5 В

BMXART0414;

BMXART0414H

4

от -40 до +40 мВ

15 бит + знак

Y = ±0,05 % (Xn =

Xmax - Xmin)

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

от -80 до +80 мВ

от -160 до +160 мВ

от -320 до +320 мВ

от -640 до +640 мВ

от -1,28 до +1,28 В

от 0 до 400 Ом

Y = ±0,12 % (Xn =

Xmax - Xmin)

Yдоп = ±0,0025 % (Xn = Xmax - Xmin)

от 0 до 4000 Ом

Сигналы от те

рмопар 2:

B: от +171 до +1779 °C

15 бит + знак

Д = ±3,7 °C

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

E: от -240 до +970 °C

Д = ±3,7 °C

K:от -231 до +1331 °C

Д = ±3,7 °C

N: от -232 до +1262 °C

Д = ±3,7 °C

T:от -254 до +384 °C

Д = ±3,7 °C

J: от -177 до +737 °C

Д = ±3,2 °C

L: от -174 до +874 °C

Д = ±3,2 °C

R: от -9 до +1727 °C

Д = ±3,2 °C

S: от -9 до +1727 °C

Д = ±3,2 °C

U: от -181 до +581 °C

Д = ±3,2 °C

П Продолжение таблицы 2

1

2

3

4

5

6

BMXAMI0410;

BMXAMI0410H

4

от 0 до 20 мА

16 бит

Y = ±0,15 % (Xn = 40 мА)

Yдоп = ±0,003 % (Xn = 40 мА)

от 4 до 20 мА

от -20 до +20 мА

от -10 до +10 В

Y = ±0,075 % (Xn = 20 В)

Yдоп = ±0,0015 % (Xn = 20 В)

от 0 до 10 В

от 0 до 5 В

Y = ±0,075 % (Xn = 10 В)

Yдоп = ±0,0015 % (Xn = 10 В)

от 1 до 5 В

от -5 до +5 В

BMXART0414;

BMXART0414H

4

Сигналы от термопреобразователей сопротивления 3:

Ni1000:

от -54 до +174 °C

15 бит + знак

Д = ±0,7 °C

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

Ni100:

от -54 до +174 °C

Д = ±2,1 °C

Pt100, Pt1000 (IEC):

от -175 до +825 °C

Д = ±2,1 °C

Pt100, Pt1000 (UL/JIS): от -87 до +437 °C

Д = ±2,1 °C

Cu10:

от -91 до +251 °C

Д = ±4,0 °C

Cu50, Cu100: от -200 до +200 °C

Д = ±2,1 °C

BMXART0814;

BMXART0814H

8

от -40 до +40 мВ

15 бит + знак

Y = ±0,05 % (Xn =

Xmax - Xmin)

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

от -80 до +80 мВ

от -160 до +160 мВ

от -320 до +320 мВ

от -640 до +640 мВ

от -1,28 до +1,28 В

от 0 до 400 Ом

Y = ±0,12 % (Xn =

Xmax - Xmin)

Yдоп = ±0,0025 % (Xn = Xmax - Xmin)

от 0 до 4000 Ом

Сигналы от те

рмопар 2:

B: от +171 до +1779 °C

15 бит + знак

Д = ±3,7 °C

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

E: от -240 до +970 °C

Д = ±3,7 °C

K:от -231 до +1331 °C

Д = ±3,7 °C

N: от -232 до +1262 °C

Д = ±3,7 °C

T:от -254 до +384 °C

Д = ±3,7 °C

J: от -177 до +737 °C

Д = ±3,2 °C

L: от -174 до +874 °C

Д = ±3,2 °C

R: от -9 до +1727 °C

Д = ±3,2 °C

S: от -9 до +1727 °C

Д = ±3,2 °C

U: от -181 до +581 °C

Д = ±3,2 °C

Продолжение таблицы 2

1

2

3                   4                5

6

BMXART0814;

BMXART0814H

8

Сигналы от термопреобразователей сопротивления 3:

Ni1000:

от -54 до +174 °C

15 бит + знак

Д = ±0,7 °C

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

Ni100:

от -54 до +174 °C

Д = ±2,1 °C

Pt100, Pt1000 (IEC): от -175 до +825 °C

Д = ±2,1 °C

Pt100, Pt1000 (UL/JIS): от -87 до +437 °C

Д = ±2,1 °C

Cu10:

от -91 до +251 °C

Д = ±4 °C

Cu50, Cu100: от -200 до +200 °C

Д = ±2,1 °C

BMXAMO0410;

BMXAMO0410H

4

16 бит

от 0 до 20 мА

Y = ±0,1 % (X = Xmax - Xmin)

Yдоп = ±0,0045 % (Xn = Xmax - Xmin)

от 4 до 20 мА

от -10 до +10 В

BMXAMO0802

8

16 бит

от 0 до 20 мА

Y = ±0,1 % (X = Xmax - Xmin)

Yдоп = ±0,0045 % (Xn = Xmax - Xmin)

от 4 до 20 мА

BMXAMO0210;

BMXAMO0210H

2

15 бит + знак

от 0 до 20 мА

Y = ±0,1 % (X = Xmax - 0)

Yдоп = ±0,003 % (Xn = Xmax - 0)

от 4 до 20 мА

от -10 до +10 В

BMXAMM0600;

BMXAMM0600H

4

от 0 до 20 мА

12 бит

Y = ±0,35 % (X = Xmax - 0)

Yдоп = ±0,005 % (Xn = Xmax - 0)

от 4 до 20 мА

от 0 до 5 В

12 бит

Y = ±0,25 % (Xn = Xmax - 0)

Yдоп = ±0,003 % (Xn = Xmax - 0)

от 1 до 5 В

от 0 до 10 В

13 бит

от -10 до +10 В

14 бит

2

11 бит

от 0 до 20 мА

Y = ±0,25 % (Xn = Xmax - 0)

Yдоп = ±0,01 % (Xn = Xmax - 0)

от 4 до 20 мА

12 бит

от -10 до +10 В

BMXEHC0200;

BMXEHC0200H

2

от 0 до 4999 Гц

32

Д = ±1 Гц

Yдоп = ±0,03 %

(Xn = 60 кГц, Yдоп

постоянна при работе модуля вне нормальных условий)

от 5000 до 59999 Гц

6 = ±0,05 %

BMXEHC0800;

BMXEHC0800H

8

от 0 до 4999 Гц

32

Д = ±1 Гц

от 5000 до 59999 Гц

6 = ±0,05 %

BMEAHI0812;

BMEAHI0812H

8

от 4 до 20 мА

15 бит + знак

Y = ±0,15 % (Xn = 16 мА)

Yдоп = ±0,005 % (Xn = 16 мА)

BMEAHO0412

4

15 бит + знак

от 4 до 20 мА

Y = ±0,1 % (Xn = 16 мА)

Yдоп = ±0,0045 % (Xn = 16 мА)

Продолжение таблицы 2

1

2

3

4

5

6

PMESWT0100 (рабочий коэффициент передачи тензодатчиков от -7,8 до +7,8 мВ/В)

1

(4 или 6 проводное подключение)

от -39 до +39 мВ

24 бит

Y = ±0,005 % (Xn = Xmax - Xmin)

Yдoп = ±0,00015 % (Xn = Xmax - Xmin)

Примечания

  • 1 Пределы допускаемой основной погрешности указаны в нормальных условиях измерений, указанных в таблице 3; пределы допускаемой дополнительной погрешности указаны на каждый 1 °С отклонения температуры окружающего модули воздуха от нормальных значений; Y - пределы допускаемой основной приведенной погрешности, % от Xn;

Ygon - пределы допускаемой дополнительной приведенной погрешности, % от Xn;

Xn - нормирующее значение, Xmax и Xmin - верхняя и нижняя границы диапазона измерений;

Д - пределы допускаемой основной абсолютной погрешности;

6 - пределы допускаемой основной относительной погрешности.

  • 2 Погрешности указаны с учётом погрешности канала компенсации температуры холодного спая. Компенсация может быть реализована программно с использованием внешнего термопреобразователя сопротивления типа Pt100 (пределы допускаемой абсолютной погрешности по ГОСТ 6651-2009) или с использованием фирменного блока TELEFAST ABE7CPA412 (пределы допускаемой абсолютной погрешности ±1,2 °С).

Поддерживаются термопары B, E, K, N, T, J, R и S с номинальными статистическими характеристиками (НСХ) согласно документу ГОСТ Р 8.585-2001; типов L и U с НСХ согласно документу DIN 43710-1985.

  • 3 Поддерживаются термопреобразователи типов Pt100 и Pt1000 с НСХ согласно документам ГОСТ 6651-2009, IEC 751-1995, JIS C1604-1997; типов Ni100 и Ni1000 с НСХ согласно документу DIN43760-1987; типа Cu10 с НСХ согласно медной обмотке Эдисона № 15 (а = 0,04274 °С-1); типов Cu50 и Cu100 с НСХ согласно документу ГОСТ 6651-94

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +23 до +27

от 30 до 80

от 84,0 до 106,7

Условия эксплуатации:

  • - температура окружающей среды (для модулей исполнения H), °С

  • - относительная влажность (без конденсации), %

  • - атмосферное давление, кПа

от 0 до +60 (от -25 до +70)

от 10 до 95

от 70 до 106,7

Параметры электрического питания (2 ввода):

- напряжение постоянного электрического тока, В

от 23 до 25; 3,3 1

Примечания

  • 1 Напряжение 3,3 В постоянного электрического тока служит для питания интерфейсов связи и микроконтроллеров и его отклонение не влияет на метрологические характеристики

  • 2 Габаритные размеры, масса, входное сопротивление зависят от типа модуля и указаны в технической документации фирмы-изготовителя

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и технологическим способом на корпус модуля.

Комплектность средства измерений

Таблица 4 - Комплектность модулей

Наименование

Обозначение

Количество

Модули аналоговые серий BMX, BME, PME

-

по заказу

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП 201-011-2017

1 экз.

Поверка

осуществляется по документу МП 201-011-2017 «Модули аналоговые серий BMX, BME, PME. Методика поверки», утвержденному ФГУП «ВНИИМС» 07.04.2017 г.

Основные средства поверки:

калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде № 46628-11);

мультиметр цифровой прецизионный Fluke 8508А (регистрационный номер в Федеральном информационном фонде № 25984-14);

магазин сопротивлений Р4831-М1 (регистрационный номер в Федеральном информационном фонде № 48930-12);

генератор сигналов произвольной формы 33250А (регистрационный номер в Федеральном информационном фонде № 52150-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик модулей с требуемой точностью.

Знак поверки наносится на корпус модуля или на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к модулям аналоговым серий BMX, BME, PME

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»

Изготовитель

Schneider Electric France, Франция

Адрес: 8eme Rue, ZI Carros ZI CARROS SITE HORIZON BP 542 FR-06516 Carros Cedex, Франция

Телефон: +33 (0)4 92 08 81 81

Заявитель

Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)

ИНН: 7712092928

Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1

Web-сайт: www.schneider-electric.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 430-57-25

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.



Приказ Росстандарта №1376 от 03.07.2018, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3 июля 2018 г.

№    1376

Москва

О внесении изменений в описание типа на модули аналоговые серий ВМХ, ВМЕ, РМЕ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением АО «Шнейдер Электрик» от 13 июня 2018 г. № 482 приказываю:

  • 1. Внести изменения в описание типа на модули аналоговые серий ВМХ, ВМЕ, РМЕ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67370-17, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С,С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: 00E1036ECDC011E780DAEO07181B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\_______________________________/



Ссылки на другие приказы Росстандарта

  • №2036 от 28.09.2017
  • №4751 от 29.11.2010
  • №3048 от 24.09.2008
  • №2540 от 12.11.2021
  • №666 от 25.05.2014
  • №2690 от 19.12.2018
  • №1574 от 06.04.2011
  • №441 от 25.06.2012
  • №2115 от 24.12.2014
  • №722 от 06.04.2017
  • №2802 от 25.07.2010
  • №231 от 07.02.2020
  • №2240 от 28.12.2020
  • №1413 от 17.06.2019
  • №484 от 08.04.2005
  • №940 от 09.06.2014
  • №967 от 22.04.2019
  • №1025 от 11.11.2012
  • №3388 от 04.12.2007
  • №1172 от 14.05.2024
  • №1262 от 25.03.2011
  • №1922 от 02.06.2009
  • №1861 от 20.11.2020
  • №1871 от 06.09.2018
  • №2333 от 21.10.2021
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
