Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 296453
ПРИКАЗ_Об утверждении типов средств измерений (15)
Приказы по основной деятельности по агентству Вн. Приказ № 3067 от 28.12.2021

2021 год
месяц December

5990 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «28» декабря 2021 г. № 3067 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

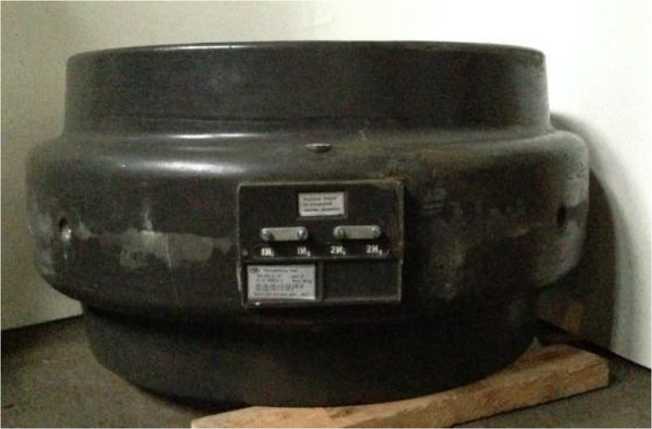

Трансформа

торы тока

ТШЛ-20

84271-21

ТШЛ-20 зав. №№: 1, 174, 934, 939, 1729, 1745, 2364, 2597; ТШЛ-20Б зав.

№№: 2, 41, 42,

2842, 4493

ОАО ВО "Электроаппарат", г. Санкт-Петербург

Филиал "Уль

яновский"

ПАО "Т

Плюс", г. Уль

яновск

ОС

ГОСТ

8.217-2003

8 лет

Филиал "Ульяновский" ПАО "Т Плюс", г.

Ульяновск

ФГУП "ВНИИМС", г. Москва

18.05.2021

Системы информационно-измерительные в составе АСУ ТП ферросплавной электропечи АО "КФ"

Обозначение отсутствует

84272-21

СКБ.207.90.00.00.0

Акционерное общество "Сибирское специальное конструкторское бюро электротермического оборудования" (АО "СКБ СИБЭЛЕК-

ТРОТЕРМ"), г.

Новосибирск

ТРОТЕРМ"), г.

Новосибирск

ОС

МП-376-

RA.RU.310

556-2021

3 года

Акционерное общество "Сибирское специальное конструкторское бюро электротермического оборудования" (АО "СКБ СИ-БЭЛЕКТРО-ТЕРМ"), г. Новосибирск

ЗападноСибирский филиал ФГУП "ВНИИФТРИ" , г. Новосибирск

26.07.2021

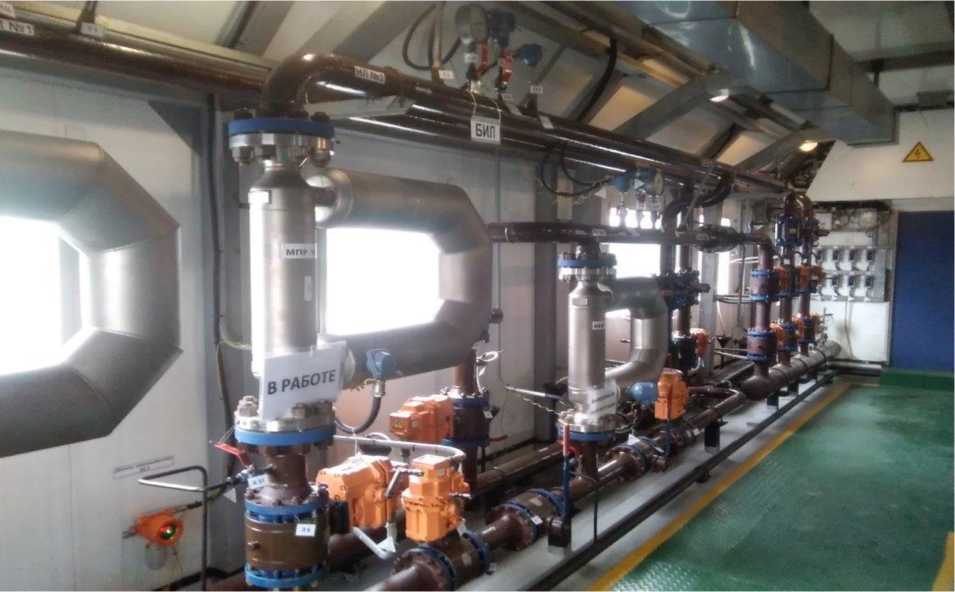

Система измерений количества и показателей качества нефти СИКН

Обозначение отсутствует

84273-21

Общество с ограниченной ответственностью "Инженерно-производ-

ОС

ВЯ.10.1704

259.00 МП

1 год

Общество с ограниченной ответственностью "Инженерно-производ-

ФБУ "Тюменский ЦСМ", г. Тюмень

27.06.2021

№ 599 ПСП

"Урманское"

ственная фирма Вектор" (ООО "ИПФ Вектор"), г.

Тюмень

ственная фирма Вектор" (ООО "ИПФ Вектор"), г.

Тюмень

ственная фирма Вектор" (ООО "ИПФ Вектор"), г. Тюмень

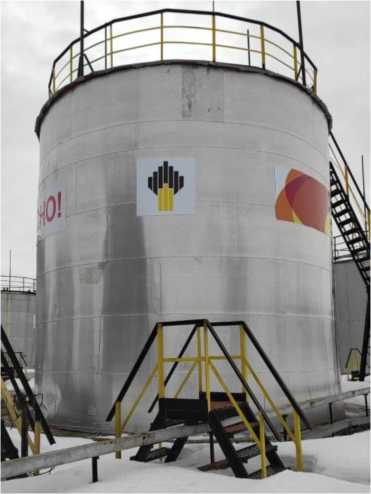

Резервуары стальные вертикальные цилиндрические

РВС-300

84274-21

329, 333

РМУС треста № 7, г. Рязань

ОС

ГОСТ

8.570-2000

5 лет

Общество с ограниченной ответственностью "РН-Смазочные материалы" (ООО "РН-Смазочные материалы"), г. Рязань

ООО ИК "СИ-БИНТЕК", г.

Москва

18.06.2021

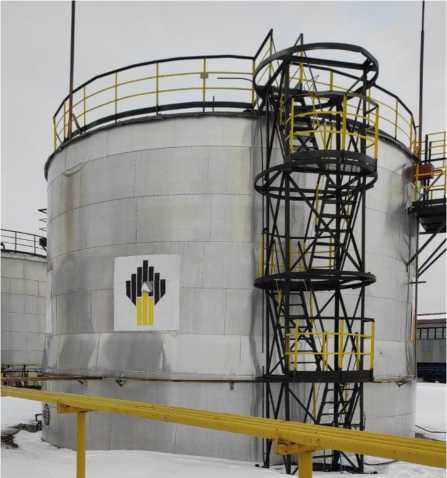

Резервуары стальные вертикальные цилиндрические

РВС-

1000

84275-21

334, 341, 342, 344

РМУС треста № 7, г. Рязань

ОС

ГОСТ

8.570-2000

5 лет

Общество с ограниченной ответственностью "РН-Смазочные материалы" (ООО "РН-Смазочные материалы"), г. Рязань

ООО ИК "СИ-БИНТЕК", г.

Москва

18.06.2021

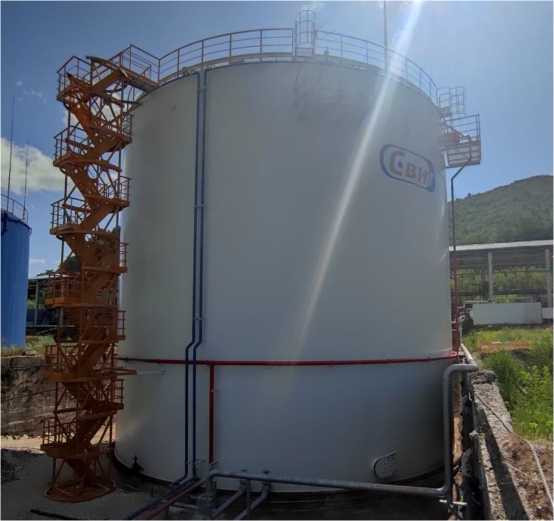

Резервуар стальной вертикальный цилиндрический

РВС-

5000

84276-21

Акционерное общество "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ"), г. Самара

ОС

ГОСТ

8.570-2000

5 лет

Общество с ограниченной ответственностью "Средневолжский нефтяной терминал" (ООО "СВНТ"), Самарская обл., г. Жигулёвск

ООО ИК "СИ-БИНТЕК", г.

Москва

03.09.2021

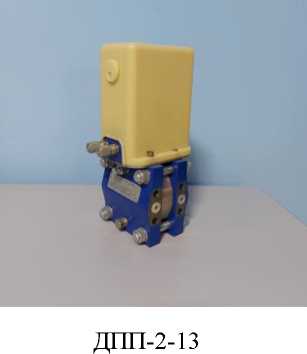

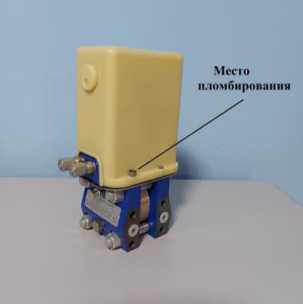

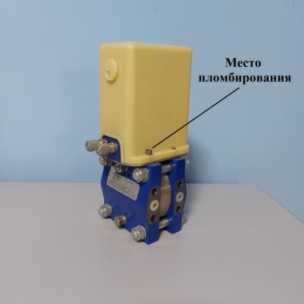

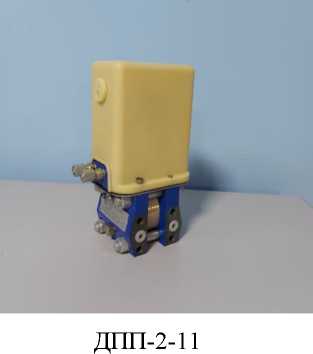

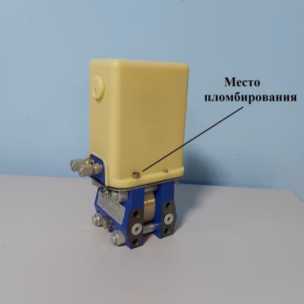

Преобразователи пневматические разности давлений

ДПП-2

84277-21

Модель ДПП-2-11 № 0121116; Модель

ДПП-2-13 № 0121117

Общество с ограниченной ответственностью "Завод "Тизприбор", Нижегородская обл., г.

ОС

9078109

МП

2 года

Общество с ограниченной ответственностью "Завод "Тизприбор", Нижегородская обл., г.

ФБУ "Нижегородский ЦСМ", г. Нижний Новгород

20.09.2021

Дзержинск

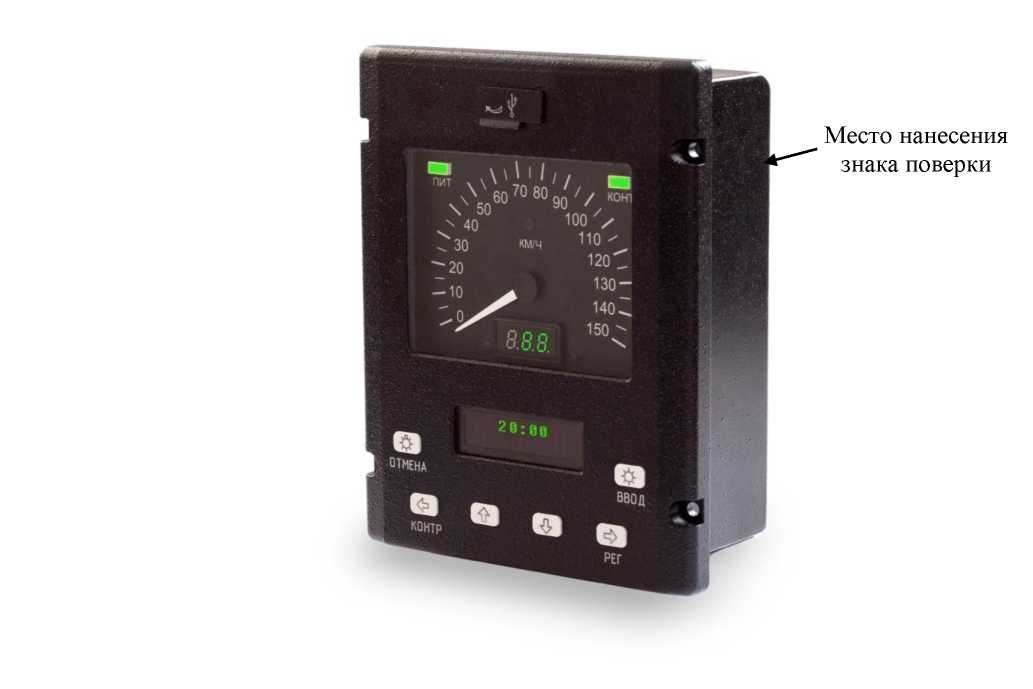

Блоки управления

БУ-4

84278-21

0001, 0002

Публичное акционерное общество "Электромеханика" (ПАО "Электромеханика"), г. Пенза

ОС

ЦАКТ.4683

32.017 Д1

2 года

Публичное акционерное общество "Электромеханика" (ПАО "Электромеханика"), г. Пенза

ФБУ "Пензенский ЦСМ", г. Пенза

03.06.2021

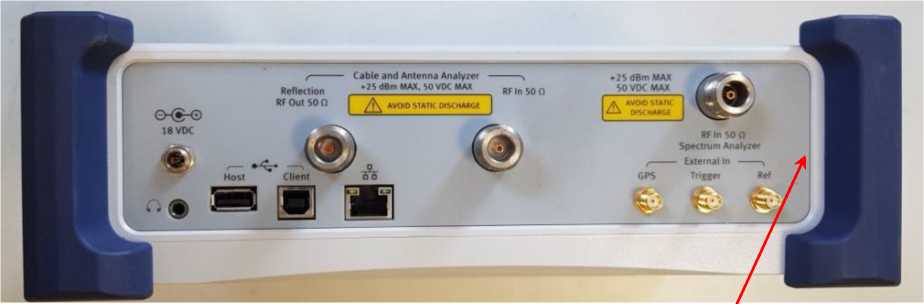

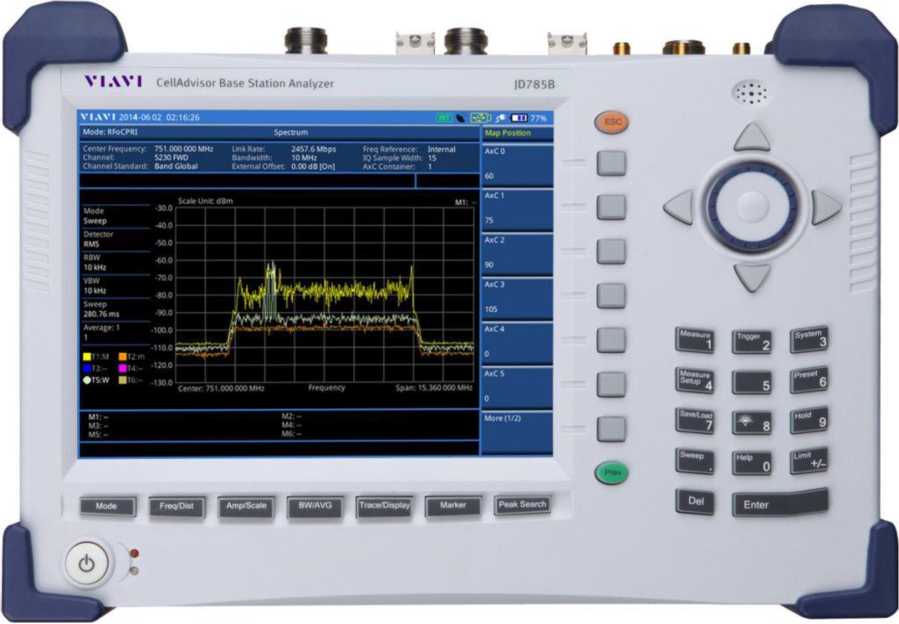

Анализаторы спектра

JD780B

84279-21

FCD51686, EBJ21834

Компания

"VIAVI

Solutions Korea Ltd.", Республика Корея

Компания

"VIAVI

Solutions Korea Ltd.", Республика Корея

ОС

JD780B^

П-2021

1 год

Общество с ограниченной ответственностью "Виави Солюшнз Дойчланд ГмбХ" в г. Москве (ООО "Виави Солюшнз Дойчланд ГмбХ" в г. Москве), г. Москва

АО "АКТИ-Мастер", г. Москва

15.11.2021

10.

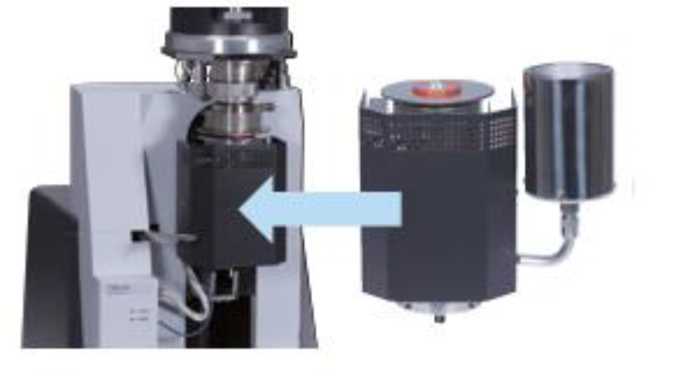

Анализаторы термомеханические

ТМА-60

84280-21

мод. ТМА-60, зав.№

C30935300240, мод.

ТМА-60Н, зав.№

C30935300241

Фирма

"Shimadzu Corporation",

Япония

Фирма

"Shimadzu Corporation",

Япония

ОС

МП 24160044-2021

1 год

Фирма "SHIMADZU

EUROPA

GmbH", Гер

мания

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург

04.10.2021

11.

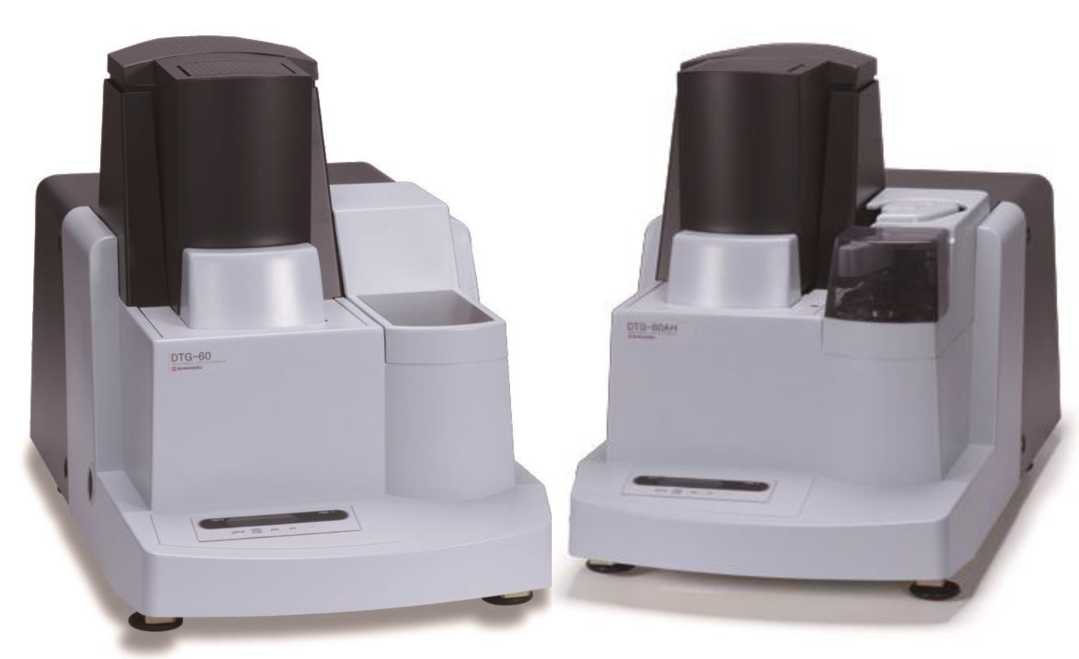

Анализаторы термические синхронные

DTG-60

84281-21

мод. DTG-60, зав.№

C30565300731, мод.

DTG-60АН, зав.№

C30565300732

Фирма

"Shimadzu Corporation",

Япония

Фирма

"Shimadzu Corporation",

Япония

ОС

МП 24160043-2021

1 год

Фирма "SHIMADZU

EUROPA

GmbH", Гер

мания

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург

11.11.2021

12.

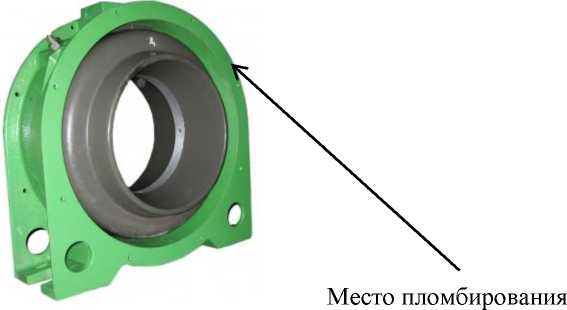

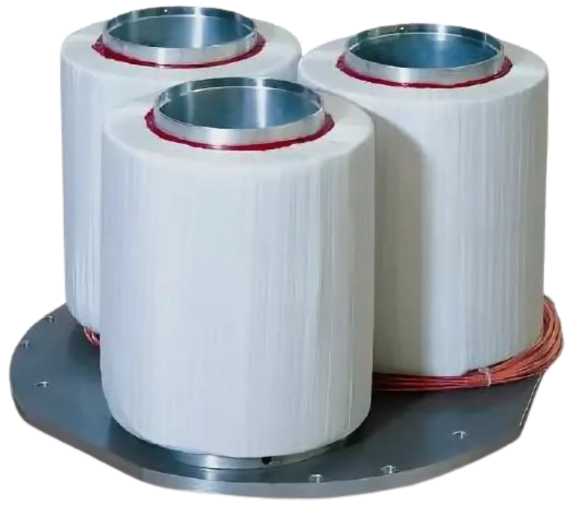

Трансформа

торы тока

ELK-

CT0

84282-21

2020.1655.01,

2021.2588.03,

2021.2588.04, 2021.2588.06

PFIFFNER

Instrument Transformers

Ltd., Швейцария

PFIFFNER

Instrument Transformers

Ltd., Швейцария

ОС

МП-

367/10

2021

16 лет

Общество с ограниченной ответственностью "АББ Электрические Сети" (ООО "АББ Электрические Сети"), г. Москва

ООО "ПРОММАШ ТЕСТ", г.

Москва

27.10.2021

13.

Система ав-томатизиро-

Обозначение

84283-21

012

Общество с ограниченной

ОС

РТ-МП-

1283-500-

4 года

Общество с ограниченной

ФБУ "Ростест-Москва", г.

22.10.2021

ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Магнит-Энерго" 12-й очереди

отсутствует

ответственностью "Маг-нитЭнерго" (ООО "Маг-нитЭнерго"), г. Краснодар

2021

ответственностью "Маг-нитЭнерго" (ООО "Маг-нитЭнерго"), г. Краснодар

Москва

14.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Нежино

Обозначение отсутствует

84284-21

АУВП.411711.ФСК

.052.08.01

Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г.

Москва

Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва

ОС

РТ-МП-1139-5002021

4 года

Акционерное общество "Агентство по прогнозированию балансов в электроэнергетике" (АО "АПБЭ"), г.

Москва

ФБУ "Ростест-Москва", г. Москва

29.09.2021

15.

Резервуары горизонтальные стальные

РГС

84293-21

РГС-25 зав.№№ 21093, 21094, 21095, 21096, 21097, 21098; РГС-

27 зав.№ 21190; РГС-50 зав.№№ 21099, 21100; РГС-100 зав.№ 21153

Общество с ограниченной ответственностью "Березовский Завод

Емкостей"

(ООО "Березовский Завод

Емкостей"), Свердловская обл., г. Березовский

Общество с ограниченной ответственностью "Березовский Завод Емкостей" (ООО "Березовский Завод Емкостей"), Свердловская обл., г. Березовский

ОС

ГОСТ

8.346-2000

5 лет

ООО "ПРОММАШ ТЕСТ", г. Москва

27.07.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» декабря 2021 г. № 3067

Лист № 1

Всего листов 3

Регистрационный № 84293-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные РГС

Назначение средства измерений

Резервуары горизонтальные стальные РГС (далее по тексту - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши. Резервуары выпускаются в модификациях РГС-25, РГС-27, РГС-50, РГС-75, РГС-100, номинальной вместимостью 25 м³, 27 м³, 50 м³, 75 м³, 100 м³.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на цилиндрическую стенку резервуара и типографским способом в паспорт, что обеспечивает идентификацию каждого экземпляра резервуаров, а также сохранность номера во время всего срока эксплуатации.

Нанесение знака поверки на резервуары не предусмотрено. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.

Конструкция резервуаров не предусматривает пломбирование и нанесение знака утверждения типа.

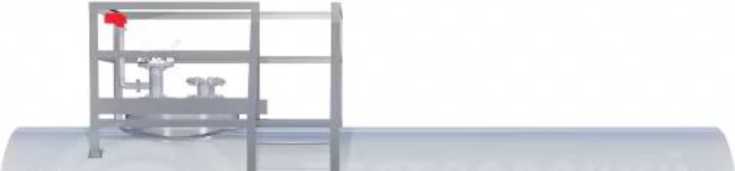

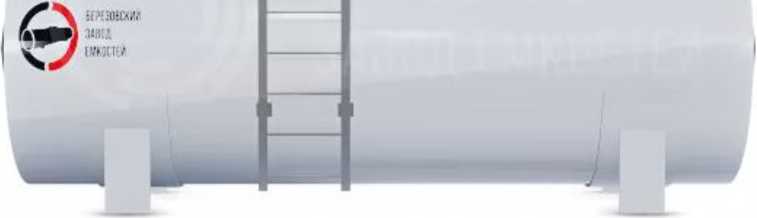

Общий вид резервуаров представлен на рисунке 1.

Приказ Росстандарта №3067 от 28.12.2021, https://oei-analitika.ru

и — в»

Рисунок 1 - Общий вид резервуара РГС

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	РГС-25	РГС-27	РГС-50	РГС-75	РГС-100
Номинальная вместимость, м³	25	27	50	75	100
Пределы допускаемой относительной погрешности определения вместимости, %	0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	РГС-25	РГС-27	РГС-50	РГС-75	РГС-100
Рабочие условия измерений:
- температура окружающего воздуха, °С		от -60 до 40
- атмосферное давление, кПа		от 84 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар	РГС	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	ИЭ - 21093	1 экз.

Сведения о методиках (методах) измерений

приведены в Разделе 2 документа «Резервуары горизонтальные стальные РГС. Руководство по эксплуатации ИЭ - 21093»

Нормативные и технические документы, устанавливающие требования к резервуарам горизонтальным стальным РГС

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ТУ 3615-001-01895743-2016 «Резервуары горизонтальные стальные. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Березовский Завод Емкостей»

(ООО «Березовский Завод Емкостей»)

ИНН: 6678070704

Юридический адрес: 623700, Свердловская обл., г. Березовский, ул. Театральная, 1/9 Адрес производства: 623700, Свердловская обл., г. Березовский, ул. Западная промзона, 27

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

Лист № 1 Регистрационный № 84284-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Нежино

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Нежино (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчик активной и реактивной электроэнергии (счетчик), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные ток и напряжение преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений

Лист № 2 Всего листов 7 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчика электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчика в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ «Радиосервер точного времени РСТВ-01» (регистрационный номер 40586-12), которое обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой координированного времени UTC (SU).

Синхронизация часов УСПД выполняется автоматически при расхождении с часами сервера сбора ИВК более чем ±1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчика с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчике электрической энергии, и, в случае расхождения более чем ±2 с, автоматически выполняет синхронизацию текущего времени в счетчике электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer. exe, DataServer_USPD. exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав первого и второго уровней АИИС КУЭ

№ ИК	Наименование ИК	Состав первого и второго уровней АИИС КУЭ
№ ИК	Наименование ИК	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД
1	ПС 220 кВ Нежино, ЗРУ-10кВ, с.ш. 2А 10 кВ, КЛ 10 кВ фидер № 7	ТОЛ-СЭЩ-10 кл.т. 0,2S Ктт = 300/5 рег. № 51623-12	НАМИ-10-95 УХЛ2 кл.т. 0,5 Ктн = 10000/100 рег. № 20186-00	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20	ТК16Ь,31 рег.№ 36643-07
Примечания 1 Допускается замена измерительных трансформаторов, счетчика, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,1	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	2,1	1,7	1,4	1,4

Продолжение таблицы 3

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		12% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,0	1,6	1,3	1,3
1 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,5	1,6	1,1	1,0	1,0
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,3	1,0	0,9	0,9
	0,8	1,5	1,2	1,1	1,1
	0,5	2,2	1,8	1,6	1,6
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,4	2,1	1,9	1,9
1 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,5	2,0	1,7	1,6	1,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с

Пр имечания

1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.
2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчика электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчика	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчик электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
УСПД TK16L: - средняя наработка на отказ, ч, не менее	55000
радиосервер точного времени РСТВ-01: - средняя наработка на отказ, ч, не менее	55000
Глубина хранения информации счетчик электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчика и УСПД фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчика электроэнергии;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД.
- наличие защиты на программном уровне:
- пароль на счетчике электроэнергии;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчик электроэнергии (функция автоматизирована);
- УСПД (функция автоматизирована).

Знак утверждения типа

нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом. Комплектность средства измерений.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТОЛ-СЭЩ-10	3 шт.
Трансформатор напряжения антирезонансный трехфазный	НАМИ-10-95 УХЛ2	1 шт.
Счетчик электрической энергии многофункциональный	Альфа А1800	1 шт.
Устройство сбора и передачи данных	ТК1(Я.	1 шт.
Радиосервер точного времени	РСТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.052.08.01.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Нежино», аттестованном ФБУ «Ростест-Москва», уникальный номер записи об аккредитации RA.RU.311703 в Реестре аккредитованных лиц.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Нежино

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

Лист № 1 Регистрационный № 84283-21 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МагнитЭнерго» 12-й очереди

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МагнитЭнерго» 12-й очереди (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии (мощности).

Описание средства измерений

Измерительные каналы (ИК) АИИС КУЭ включают в себя следующие уровни.

Первый уровень - информационно-измерительный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

На уровне ИИК АИИС КУЭ реализуются следующие функции:

- измерение 30-минутных приращений активной и реактивной электроэнергии и нарастающим итогом на начало расчетного периода (день, месяц);
- коррекция времени в составе системы обеспечения единого времени;
- автоматическая регистрация событий, сопровождающих процессы измерений, в «Журнале событий»;
- хранение результатов измерений, информации о состоянии средств измерений;
- предоставление доступа к измеренным значениям и «Журналам событий» со стороны информационно-вычислительного комплекса АИИС КУЭ.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройства сбора и передачи данных (УСПД), коммутационное оборудование, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы. Второй уровень используется только для измерительных каналов №№ 17 - 20.

На уровне ИВКЭ реализуются следующие функции:

- автоматический сбор результатов измерений;
- сбор и хранение данных о состоянии средств измерений («Журналов событий» счетчиков);
- ведение «Журнала событий»;
- предоставление дистанционного доступа до счетчиков;
- предоставление доступа ИВК к результатам измерений и данным о состоянии средств измерений;
- коррекция времени УСПД в составе системы обеспечения единого времени.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы сбора и обработки данных (центральный сервер БД и сервера сетевой организации), устройства синхронизации системного времени (УССВ); автоматизированные рабочие места на базе персональных компьютеров (АРМ); каналообразующую аппаратуру; средства связи и передачи данных.

На третьем уровне АИИС КУЭ реализуются следующие функции:

- автоматический сбор результатов измерений электроэнергии с заданной дискретностью (30 мин);
- сбор и передача «Журналов событий» с уровня ИИК и ИВКЭ в базу данных ИВК;
- хранение результатов измерений и данных о состоянии средств измерений;
- возможность масштабирования долей именованных величин количества электроэнергии;
- расчет потерь электроэнергии от точки измерений до точки поставки;
- автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;
- формирование и передача результатов измерений в XML-формате по электронной почте;
- организация дистанционного доступа к компонентам АИИС КУЭ;
- диагностика и мониторинг функционирования технических и программных средств;
- конфигурирование и настройка параметров АИИС КУЭ.

Первичные токи преобразуются измерительными ТТ и ТН в допустимые для безопасных измерений значения и по проводным линиям поступают на измерительные входы счетчиков (в случае отсутствия ТН/ТТ подключение цепей счетчика производится по проводным линиям, подключенных к первичному напряжению). В счетчиках аналого-цифровой преобразователь осуществляет измерение мгновенных аналоговых значений величин, пропорциональных фазным напряжениям и токам, по шести каналам и выполняет преобразование их в цифровой код, а также передачу по скоростному последовательному каналу в микроконтроллер. Микроконтроллер по полученным измерениям вычисляет мгновенные значения активной и полной мощности.

Средняя активная и полная электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин. Средняя за период реактивная мощность вычисляется по значениям активной и полной мощности. При каждой вышеописанной итерации (30 мин) счетчик записывает результат вычислений во внутреннюю память посредством ведения массивов мощности.

Для ИК №№ 17 - 20 УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

На уровне ИВК серверы БД не реже одного раза в сутки, в автоматическом режиме (либо по запросу в ручном режиме), посредством каналообразующей аппаратуры по протоколу TCP/IP инициирует сеанс связи со счетчиками ИИК либо ИВКЭ. После установки связи с устройством, происходит считывание результатов измерений за прошедшие сутки, производится дальнейшая обработка измерительной информации, в частности, формирование, сохранение поступающей информации в базу данных, оформление отчетных документов.

Центральный сервер БД также обеспечивает прием измерительной информации от АИИС КУЭ утвежденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Один раз в сутки (или по запросу в ручном режиме) центральный сервер БД ИВК агрегатирует данные, автоматически формирует файл отчета с результатами измерений в формате ХМ1. и передает их организациям в рамках согласованного регламента.

Каналы связи являются цифровыми и, соответственно, не вносят дополнительных погрешностей в измерительные каналы. Передача данных на всех уровнях внутри системы организована с помощью сравнения контрольных сумм по стандартизированным протоколам передачи данных.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), реализуемой с помощью программно-технических средств. В качестве опорной шкалы времени используется время, получаемое специализированным устройств ами синхронизации системного времени (УССВ) по сигналам космических навигационных систем ГЛОНАСС/GPS с координированным временем UTC (SU).

СОЕВ обеспечивает синхронизацию времени на всех уровнях АИИС КУЭ (серверы БД, УСПД, счетчики).

В АИИС КУЭ обеспечена защита от несанкционированного доступа на физическом уровне путем пломбирования:

- счетчиков;
- всех промежуточных клеммников вторичных цепей;
- УСПД
- серверов БД.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается на паспорте-формуляре АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Набор программных компонентов АИИС КУЭ состоит из стандартизированного и специализированного программного обеспечения (ПО).

Под стандартизированным ПО используются операционные системы линейки Microsoft Windows, а также Системы управления базами данных.

Специализированное ПО АИИС КУЭ представляет собой программный комплекс (ПК) «Энергосфера», которое функционирует на уровне ИВК (центральный сервер БД и сервер БД сетевой организации, АРМ), программное обеспечение «Пирамида Сети» (сервер БД сетевой организации) а также ПО УСПД и счетчиков.

Конструкция УСПД и счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Оборудование имеет программную защиту с помощью пароля на чтение результатов измерений, а также их конфигурацию, разграниченную в двух уровнях (пользователя и администратора).

Метрологически значимой частью ПК «Энергосфера» и ПО «Пирамида Сети» являются специализированные программные части (библиотеки). Данные программные части выполняют функции синхронизации, математической обработки информации, поступающей от счетчиков. Идентификационные данные метрологически значимых частей ПК «Энергосфера» и ПО «Пирамида Сети» приведены в таблице 1 и таблице 2.

Таблица 1 - Идентификационные данные программного обеспечения ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso_metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО (MD5)	CBEB6F6CA69318BED976E08A2BB7814B
Другие идентификационные данные	Программный модуль опроса «Библиотека»

Таблица 2 - Идентификационные данные программного обеспечения ПО «Пирамида Сети»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	BinaryPackControls.dll
Номер версии (идентификационный номер) ПО	не ниже 8.0
Цифровой идентификатор ПО (MD5)	EB1984E0072ACFE1C797269B9DB15476
Другие идентификационные данные	-

Специализированное ПО предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, а также предусматривает разграничение прав пользователей путем создания индивидуальных учетных записей. Получение измерительной информации возможно только при идентификации пользователя путем ввода данных пользователя («логин») и соответствующего ему пароля. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

В АИИС КУЭ обеспечено централизованное хранение информации о важных программных и аппаратных событиях («Журнал событий»):

- изменение значений результатов измерений;
- изменение коэффициентов трансформации (масштабных коэффициентов);
- факт и величина синхронизации (коррекции) времени;
- пропадание питания;
- замена счетчика;
- события, полученные с многофункциональных счетчиков электрической энергии (события ИИК).

Метрологические и технические характеристики

Таблица 3 - Состав измерительных компонентов ИК АИИС КУЭ

№ ИК	Наименование	Состав ИИК			ИВКЭ	СОЕВ
№ ИК	Наименование	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	Источник точного времени
1	2	3	4	5	6	7
1	ВРУ1-0,4 кВ, 1 С.Ш. 0,4 кВ, Ввод1-0,4 кВ	Т-0,66 кл.т 0,5 Ктт = 250/5 рег. № 52667-13	-	Меркурий 230 кл.т 0,5S/1,0 рег. № 23345-07	-	УСВ-3 рег. № 64242-16
2	ВРУ1-0,4 кВ, 2 С.Ш. 0,4 кВ, Ввод2-0,4 кВ	Т-0,66 УЗ кл.т 0,5 Ктт = 250/5 рег. № 71031-18	-	Меркурий 230 кл.т 0,5S/1,0 рег. № 23345-07	-	УСВ-3 рег. № 64242-16
3	ТП-471 6 кВ, РУ 0,4 кВ, 3 С.Ш. 0,4 кВ, КЛ1-0,4 кВ	Т-0,66 кл.т 0,5S Ктт = 300/5 рег. № 52667-13	-	Меркурий 234 кл.т 0,5S/1,0 рег. № 48266-11	-	УСВ-3 рег. № 64242-16
4	ТП-471 6 кВ, РУ 0,4 кВ, 3 С.Ш. 0,4 кВ, КЛ2-0,4 кВ	Т-0,66 кл.т 0,5 Ктт = 300/5 рег. № 52667-13	-	Меркурий 234 кл.т 0,5S/1,0 рег. № 48266-11	-	УСВ-3 рег. № 64242-16
5	ТП П-7-555 10 кВ, РУ 0,4 кВ, СШ 0,4 кВ, ЛЭП 0,4 кВ ф-1	ТОП-М-0,66 кл.т 0,5 Ктт = 400/5 рег. № 71205-18	-	Меркурий 230 кл.т 0,5S/1,0 рег. № 23345-07	-	УСВ-3 рег. № 64242-16

Продолжение таблицы 3

1	2	3	4	5	6	7
6	КТПн-225 10 кВ, РУ 0,4 кВ, 1 С.Ш. 0,4 кВ, ввод 0,4 кВ Т-1	ТШП-М-0,66 кл.т 0,5S Ктт = 1000/5 рег. № 71205-18	-	Меркурий 230 кл.т 0,5S/1,0 рег. № 23345-07	-	УСВ-3 рег. № 64242-16
7	ПС 35 кВ Большевик, РУ 10 кВ, 2 СШ 10 кВ, яч. 13, ВЛ 10 кВ	ТОЛ-СЭЩ-10 кл.т 0,5 Ктт = 200/5 рег. № 32139-06 ф. A ТОЛ-СЭЩ-10 кл.т 0,2S Ктт = 200/5 рег. № 32139-11 ф. C	НАМИТ-10-2 кл.т 0,5 Ктн = 10000/100 рег. № 18178-99	СЭТ-4ТМ.03М кл.т 0,2S/0,5 рег. № 36697-17	-	УСВ-3 рег. № 64242-16
8	ООО "ТитанАгро" ТП ПРС-9-449/630-П, РУ 10кВ, СШ 10 кВ, Ввод 10 кВ Т1	ТЛО-10 кл.т 0,5 Ктт = 40/5 рег. № 25433-11	НАМИТ-10 кл.т 0,5 Ктн = 10000/100 рег. № 16687-13	СЭТ-4ТМ.03М кл.т 0,5S/1,0 рег. № 36697-12	-	УСВ-3 рег. № 64242-16
9	ВЛ-0,4кВ, "Л-1" от ТП 10кВ ПРС-1-537, ОП №6, ВПУ-0,4 ИП Петух И.В., Нежилое здание, ст.Брюховецкая, ул.Толстого, 3г.	-	-	Меркурий 234 кл.т 1,0/2,0 рег. № 48266-11	-	УСВ-3 рег. № 64242-16
10	ВЛ-10 кВ Ах 5 ЮЗЭС, Оп. 1-5/8, ПКУ-10 кВ, ВЛ 10 кВ в сторону ТП 10 кВ ООО "Кубснаб"	ТЛО-10 кл.т 0,5 Ктт = 50/5 рег. № 25433-11	НОЛП-НТЗ кл.т 0,5 Ктн = 10000/100 рег. № 69605-17	СЭТ-4ТМ.03М кл.т 0,5S/1,0 рег. № 36697-12	-	УСВ-3 рег. № 64242-16

Продолжение таблицы 3

1	2	3	4	5	6	7
11	ПС 110 кВ Инвертор, 3 СШ 10 кВ, ф. 12, КЛ1 10 кВ ИВ 12	ТОЛ кл.т 0,5S Ктт = 600/5 рег. № 47959-16	НАМИ-10 кл.т 0,2 Ктн = 10000/100 рег. № 11094-87	СЭТ-4ТМ.03М кл.т 0,5S/1,0 рег. № 36697-12	-	УСВ-3 рег. № 64242-16
12	ПС 110 кВ Инвертор, 2 СШ 10 кВ, ф. 19, КЛ2 10 кВ ИВ 19	ТОЛ-10-I кл.т 0,5 Ктт = 600/5 рег. № 15128-07	НАМИ-10 кл.т 0,2 Ктн = 10000/100 рег. № 11094-87	СЭТ-4ТМ.03М кл.т 0,5S/1,0 рег. № 36697-12	-	УСВ-3 рег. № 64242-16
13	ЦРП Инвертор, РУ 10 кВ, 2 СШ 10 кВ, яч. 12, КЛ 10 кВ в сторону ТП 23	ТПЛ-10УЗ кл.т 0,5 Ктт = 100/5 рег. № 1276-59	НТМК-10 кл.т 0,5 Ктн = 10000/100 рег. № 355-49	ПСЧ-4ТМ.05МК кл.т 0,5S/1,0 рег. № 64450-16	-	УСВ-3 рег. № 64242-16
14	ВПУ 0,4 кВ гр. Байдецкая Н.А., СШ 0,4 кВ, Ввод 0,4 кВ	Т-0,66 кл.т 0,5 Ктт = 300/5 рег. № 67928-17	-	Меркурий 234 кл.т 0,5S/1,0 рег. № 48266-11	-	УСВ-3 рег. № 64242-16
15	ВЛ 6 кВ ф. Каменка, оп. 23, ПКУ 6 кВ ООО "УМК", ВЛ 6 кВ ООО "УМК"	ТОЛ-СЭЩ кл.т 0,5 Ктт = 300/5 рег. № 59870-15	ЗНОЛ-СЭЩ-6 кл.т 0,5 Ктн = 6000/^3/100/^3 рег. № 35956-07	Меркурий 234 кл.т 0,5S/1,0 рег. № 75755-19	-	УСВ-3 рег. № 64242-16
16	КРУН НУ 6 кВ Бизнес-инкубатор Кохомский, СШ 6 кВ, Ввод 6 кВ	ТОЛ-СЭЩ кл.т 0,5S Ктт = 200/5 рег. № 51623-12	ЗНОЛП-НТЗ-6 кл.т 0,5 Ктн = 6000/^3/100/^3 рег. № 51676-12	СЭТ-4ТМ.03М кл.т 0,2S/0,5 рег. № 36697-12	-	УСВ-3 рег. № 64242-16

Продолжение таблицы 3

1	2	3	4	5	6	7
17	ПС 110 кВ Строммашина, 2 СШ 6 кВ, ф. 610, КЛ2 6 кВ	ТПЛ-10 кл.т 0,5 Ктт = 300/5 рег. № 1276-59	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	СЭТ-4ТМ.03М кл.т 0,2S/0,5 рег. № 36697-08	СИКОН С70 рег. № 28822-05	УСВ-2 рег. № 41681-10
18	ПС 110 кВ Строммашина, 1 СШ 6 кВ, ф. 608, КЛ1 6 кВ	ТПЛМ-10 кл.т 0,5 Ктт = 300/5 рег. № 2363-68	НТМИ-6-66 кл.т 0,5 Ктн = 6000/100 рег. № 2611-70	СЭТ-4ТМ.03М кл.т 0,2S/0,5 рег. № 36697-12	СИКОН С70 рег. № 28822-05	УСВ-2 рег. № 41681-10
19	ПС 110 кВ "Ивановская-1", РУ 6 кВ, Ячейка фидера 6кВ №646 Производственная база ИП Глуздаков Е.Б.	ТОЛ-10 кл.т 0,5 Ктт = 200/5 рег. № 7069-07	НАМИ-10-95УХЛ2 кл.т 0,5 Ктн = 6000/100 рег. № 20186-00	СЭТ-4ТМ.03М кл.т 0,2S/0,5 рег. № 36697-17	СИКОН С70 рег. № 28822-05	УСВ-2 рег. № 41681-10
20	ПС 110 кВ Родники, ЗРУ 6 кВ, Яч. №601, КЛ 6 кВ ООО "Луч"	ТПК-10 кл.т 0,2S Ктт = 100/5 рег. № 22944-13	НАМИ кл.т 0,5 Ктн = 6000/100 рег. № 60002-15	СЭТ-4ТМ.03М кл.т 0,2S/0,5 рег. № 36697-12	ЭКОМ-3000 рег. № 17049-04	УСВ-2 рег. № 41681-10
П р и м е ч а н и е: Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 4 метрологических характеристик.

Таблица 4 - Метрологические характеристики

Номер ИК	Вид энерги	cosф	Границы интервала относительной погрешности ИК в нормальных условиях (±5), %			Границы интервала относительной погрешности ИК в рабочих условиях эксплуатации (±5), %
			55 %,	520 %,	5100 %,	55 %,	520 %,		5100 %,
			I 5-20 %	I 20-100 %	I 100-120 %	I 5-20 %	I 20-100 %		I 100-120 %
7, 8, 10 - 13, 15 - 20 (Счетчик; ТТ; ТН)		1,0	1,8	1,2	1,0	2,2	1,7		1,6
		0,8	2,9	1,7	1,3	3,2	2,1		1,8
		0,5	5,5	3,0	2,3	5,7	3,3		2,6
	сц	0,8	4,6	2,6	2,1	5,5	4,0		3,7
	сц	0,5	3,0	1,8	1,5	4,2	3,4		3,3
1 - 6, 14 (Счетчик; ТТ)		1,0	1,7	1,0	0,8	2,1	1,6		1,4
		0,8	2,8	1,5	1,1	3,1	2,0		1,7
		0,5	5,4	2,7	1,9	5,5	3,0		2,3
	сц	0,8	4,5	2,4	1,8	5,4	3,9		3,6
	сц	0,5	2,9	1,6	1,3	4,1	3,4		3,3
9 (Счетчик)		1,0	1,7	1,1	1,1	3,0	2,8		2,8
		0,8	1,8	1,1	1,1	3,2	2,9		2,9
		0,5	1,9	1,1	1,1	3,4	3,0		3,0
	сц	0,8	2,8	2,2	2,2	5,6	5,3		5,3
	сц	0,5	2,8	2,2	2,2	5,4	5,2		5,2
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), с								5
П р и м е ч а н и е: 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие доверительной вероятности Р = 0,95. 3 I 5-20 % - область нагрузок от 5 % до 20 % (для счетчиков непосредственного включения от 10 % до 20 %), I 20-100 % - область нагрузок от 20 % до 100 %, I 100-120 % - область нагрузок от 100 % до 120 %. 4 Вид энергии: А - активная электрическая энергия, Р - реактивная электрическая энергия

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Ином	от 98 до 102
- ток, % от 1ном	от 5 до 120
- частота сети, Гц	от 49,85 до 50,15
- коэффициент мощности	0,87
- температура окружающей среды, °С	от +21 до +25
Рабочие условия эксплуатации: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- частота сети, Гц	от 49,6 до 50,4
- коэффициент мощности	от 0,5 инд до 0,8 емк
- температура окружающей среды для ТТ и ТН, °С	от -40 до +50
- температура окружающей среды в месте расположения счетчиков, °С	от +10 до +30
Харектеристики надежности применяемых в АИИС КУЭ компонентов: Счетчики: - средняя наработка на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч, не более	72
Серверы БД: - среднее время наработки на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, ч, не более	1
УСПД: - среднее время наработки на отказ, ч, не менее	70000
УССВ: - среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч, не более	24
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее	45
УСПД: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее	45
Сервер БД: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее	3,5

Знак утверждения типа

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	Т-0,66	12 шт.
Трансформатор тока	Т-0,66 УЗ	3 шт.
Трансформатор тока	ТОП-М-0,66	3 шт.
Трансформатор тока	ТШП-М-0,66	3 шт.
Трансформатор тока	ТОЛ-СЭЩ-10	2 шт.
Трансформатор тока	ТЛО-10	5 шт.
Трансформатор тока	ТОЛ	2 шт.
Трансформатор тока	ТОЛ-10-I	2 шт.
Трансформатор тока	ТПЛ-10УЗ	2 шт.
Трансформатор тока	ТОЛ-СЭЩ	6 шт.
Трансформатор тока	ТПЛ-10	2 шт.
Трансформатор тока	ТПЛМ-10	2 шт.
Трансформатор тока	ТОЛ-10	2 шт.
Трансформатор тока	ТПК-10	3 шт.
Трансформатор напряжения	НАМИТ-10-2	1 шт.
Трансформатор напряжения	НАМИТ-10	1 шт.
Трансформатор напряжения	НОЛП-НТЗ	3 шт.
Трансформатор напряжения	НАМИ-10	2 шт.
Трансформатор напряжения	НТМК-10	1 шт.
Трансформатор напряжения	ЗНОЛ-СЭЩ-6	3 шт.
Трансформатор напряжения	ЗНОЛП-НТЗ-6	3 шт.
Трансформатор напряжения	НТМИ-6-66	2 шт.
Трансформатор напряжения	НАМИ-10-95УХЛ2	1 шт.
Трансформатор напряжения	НАМИ	1 шт.
Счетчики электрической энергии статические трехфазные	Меркурий 230	4 шт.
Счетчики электрической энергии статические трехфазные	Меркурий 234	5 шт.
Счетчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК	1 шт.
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	10 шт.
Контроллеры сетевые индустриальные	СИКОН С70	2 шт.
Устройства сбора и передачи данных	ЭКОМ 3000	1 шт.
Устройство синхронизации времени	УСВ-2	2 шт.
Устройство синхронизации времени	УСВ-3	1 шт.
Паспорт - формуляр	38321669 411711	1 экз.
Паспорт - формуляр	012.ПФ	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 15 «Методы измерений» Паспорта-формуляра 38321669.411711.012.ПФ.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «МагнитЭнерго» 12-й очереди

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «МагнитЭнерго» (ООО «МагнитЭнерго») ИНН 7715902899

Адрес: 350072 г. Краснодар, ул. Солнечная, 15/5

Телефон: 8 (861) 210-48-58

Web-сайт: www.magnitenergo.ru

E-mail: magnitenergo@magnitenergo.ru

Испытательный центр

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Е-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

Регистрационный № 84282-21

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ELK-CT0

Назначение средства измерений

Трансформаторы тока ELK-CT0 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы являются встроенными, сконструированы специально для установки в комплектные распределительные устройства элегазовые (далее по тексту - КРУЭ) и не являются обособленным конструктивным узлом. В качестве первичных обмоток используются токопроводы КРУЭ. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрических основаниях. Выводы вторичных обмоток присоединены к контактам, смонтированным на клеммной колодке, которая помещена в металлический заземленный корпус на корпусе КРУЭ. Высоковольтная изоляция внутри трансформатора обеспечивается за счет заполнения элегазом под давлением. Рабочее давление контролируется датчиком плотности элегаза. В случае повышения давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на табличку, которая крепится на корпус клеммной колодки (рисунок 2).

Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

Знак утверждения типа на трансформаторы не наносится.

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.

Рисунок 1 - Общий вид трансформаторов

Место нанесения

номера

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение ином, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток 11ном, А	от 100 до 4000
Номинальный вторичный ток Ъном, А	1; 5
Количество вторичных обмоток	до 8
Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты	0,2; 0,2S; 0,5; 0,5S; 1; 3 5P, 10P
Класс точности вторичных обмоток для защиты по ПНСТ 283-2018	5PR; 10PR; TPY; TPZ
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, ВА	от 2 до 100
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 1,0, ВА	от 2 до 100
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 10 до 40
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном	от 5 до 20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - диаметр - высота	800 500
Масса, кг, не более	500
Рабочие условия измерений: - температура окружающей среды, °С	от -30 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ELK-CT0	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений указаны в разделе 3 «Описание» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ELK-CT0

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ПНСТ 283-2018 Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока

Изготовитель

PFIFFNER Instrument Transformers Ltd., Швейцария

Адрес: Lindenplatz 17, CH-5042 Hirschthal, Switzerland Телефон: +41 (0) 62 739 28 28

Web-сайт: https://www.pfiffner-group.com/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ») Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6.

Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «28» декабря 2021 г. № 3067

Лист № 1 Регистрационный № 84281-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы термические синхронные DTG-60

Назначение средства измерений

Анализаторы термические синхронные DTG-60 (далее - анализаторы) предназначены для измерения термодинамических характеристик (температуры и теплоты фазовых и структурных превращений) и регистрации изменения массы твердых и порошкообразных веществ в процессе их нагрева.

Описание средства измерений

Принцип действия анализаторов основан на измерении разности температур ячейки, в которой размещен исследуемый образец, и ячейки, в которой размещен образец сравнения. Произведение возникшей разности температур и калибровочного коэффициента, определяемого в процессе предварительной калибровки, является мерой теплового потока, поглощаемого или выделяемого исследуемым образцом в процессе его нагрева или охлаждения. Принцип измерений температуры фазовых и структурных превращений основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией. Интеграл от разности тепловых потоков по температуре в пересчете на единицу массы дает удельную теплоту фазового или структурного превращения.

Принцип измерения изменения массы исследуемого образца основан на компенсации крутящего момента весов механизма Роберваля, на подвесах которых располагаются ячейки с исследуемым образцом и образцом сравнения. Для компенсации крутящего момента подвесов, возникающего в результате разбаланса уравновешенного начального состояния весов при нагревании образцов, используется система, состоящая из центральной заслонки, элемента фотоэлектрического преобразования и катушки индуктивности. Центральная заслонка весов отклоняется в результате изменения массы. Элемент фотоэлектрического преобразования фиксирует положение заслонки. Катушка индуктивности с учетом заводской градуировки подбирает ток таким образом, чтобы вернуть подвесы в начальное состояние. Таким образом, ток индуктивности пропорционален изменению массы образца.

Анализаторы представляют собой автоматизированный аппаратный комплекс, состоящий из измерительного блока, в состав которого входят устройство измерения температуры, система дифференциального анализа и система измерения массы, включающая весы механизма Роберваля, конструктивно расположенные в одном корпусе с печью и системой контроля атмосферы образца. На задней панели корпуса анализаторов расположены вводы для подсоединения внешних устройств и штуцеры для подключения и продувки воздухом или инертным защитным газом.

Анализаторы выпускаются в модификациях DTG-60, DTG-60A, DTG-60H, DTG-60AH.

Анализаторы модификации DTG-60 и DTG-60A укомплектованы печью М-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1100°С, для измерения температуры используется термоэлектрический преобразователь типа S.

Анализаторы модификации DTG-60H и DTG-60AH укомплектованы печью Н-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1500 °С, для измерения температуры используется термоэлектрический преобразователь типа R.

Модификации DTG-60A, DTG-60AH оснащены встроенным автосамплером со сменной кассетой на 24 образца.

Анализаторы могут быть укомплектованы различными видами ячеек для проведения дифференциального термического анализа, различающиеся по температуре применения, размеру, устойчивости к давлению: в рабочем диапазоне температуры до 300 °С могут применяться никелевые или медные ячейки, в диапазоне температуры от 30 °С до 600 °С применяются алюминиевые (макро, закрываемые, выдерживающие давление), от 30 °С до 1000 °С могут использоваться кварцевые ячейки, от 30 °С до 1300 °С платиновые (макро, обыкновенные) или из окиси алюминия от 30 °С до 1500°С. В зависимости от комплектации ячейками в анализаторах будут установлены ограничения по диапазонам измерений и показаний температуры.

На передней панели анализаторов находится управляющая панель, обеспечивающая автоматическое поднятие и опускание печи, и наглядное отображение температуры печи в целях обеспечения безопасного извлечения или установки образцов.

Общий вид анализатора приведен на рисунке 1.

а б

Рисунок 1 - Общий вид анализаторов:

а - модификации DTG-60 и DTG-бОН, б - модификации DTG-бОА и DTG-бОАН

Пломбирование анализаторов не производится.

Заводской номер наносится на шильдик на корпусе анализаторов. Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

Анализаторы оснащены автономным программным обеспечением «LabSolutions TA» (далее - ПО). ПО является полностью метрологически значимым, устанавливается на персональный компьютер, к которому подключен измерительный блок анализатора.

ПО обеспечивает проведение процедур настройки, градуировки и управления работой анализаторов, в том числе выбор режимов и установку параметров измерений, контроль и отображение в реальном времени результатов измерений и текущих условий, обработку и архивацию измерительной информации.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	LabSolutions TA
Номер версии (идентификационный номер) ПО	не ниже 1.00

Поднятие/опускание печи осуществляется при нажатии на передней панели анализатора соответствующей кнопки. Драйвер контроллера положения печи не связан с программным обеспечением LabSolutions TA и не несет метрологически значимых функций. На передней панели анализатора располагается дисплей контроллера для отображения температуры печи. Драйвер контроллера температуры печи получает сигнал от термопары, не связан с ПО LabSolutions TA, не несет метрологически значимых функций, выполняет роль индикатора для информирования оператора о возможности открытия печи.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристик	Значение характеристик
	DTG-60	DTG-60A	DTG-60H	DTG-60AH
Диапазон показаний температуры, °C	от +25 до +1100		от +25 до +1500
Диапазон измерений температуры*, °C	от +30 до +770
Пределы абсолютной погрешности измерений температуры, °C	±2
Диапазон измерений удельной теплоты фазовых и структурных превращений*, кДж/кг	от 28 до 1000
Пределы допускаемой относительной погрешности измерений удельной теплоты, % - в поддиапазоне температуры от +30 до +500 °C включ.; - в поддиапазоне темпратуры св. +500 до +770 °C	±3 ±5
Верхний предел измерений массы, мг	500
Переделы допускаемой относительной погрешности измерений массы, %	±1
*) диапазоны показаний и измерений приведены для максимально полной комплектации модификации DTG-60 и могут быть сокращены в зависимости от комплектации модификации и объема ПО. Рабочие диапазоны показаний и измерений, в этом случае, будут указаны Производителем в поставляемом совместно с прибором Руководстве по эксплуатации.

Таблица 3 - Основные технические характеристики

Наименование характеристик	Значение характеристик
Наименование характеристик	DTG-60	DTG-60A	DTG-60H	DTG-60AH
Программируемая скорость	от 0,002 до 99,9		от 0,002 до 50,0
нагрева/охлаждения, °С/мин
Потребляемая мощность, В^А, не более	1300		1500
Параметры электрического питания:
- напряжение переменного тока, В		от 198 до 242
- частота переменного тока, Г ц		50/60
Габаритные размеры, мм, не более:
- ширина;	367		367
- глубина;	650		650
- высота	453		453
Масса, кг, не более	35	36	40	41
Наработка на отказ,ч, не менее	10 000
Средний срок службы, лет	8
Условия эксплуатации:
- температура воздуха, °С;		от +5 до +40
- относительная влажность воздуха, %;		от 15 до 80
- атмосферное давление, кПа		от 98,3 до 104,3

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность анализаторов

Наименование	Обозначение	Количество
Анализатор термический синхронный DTG-60 в зависимости от модификации	DTG-60/ DTG-60А/ DTG- 60Н/ DTG-60АН	1 шт.
Руководство по эксплуатации	Анализатор термический синхронный DTG-60. Руководство по эксплуатации	1 экз.
Дополнительно в комплект поставки могут включаться: - различные ячейки для установки образцов; - пинцет; - пресс; - системы продувки, в том числе вакуумные насосы и компрессоры

Сведения о методиках (методах) измерений

приведены в «LabSolutions TA. Руководство пользователя. Руководство по основным операциям», главы 4-6

Нормативные и технические документы, устанавливающие требования к анализаторам термическим синхронным DTG-60

Государственная поверочная схема для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температуры от 260 до 870 К, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 925 от 02.06.2021 г.

ГОСТ Р 8.872-2014 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «Shimadzu Corporation», Япония

Адрес: 1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan/ 1, Нисинокё Кувабаратё, Накагё-ку, Киото, 604-8511, Япония

Web-сайт: www.shimadzu.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

№ RA.RU.311541

Лист № 1 Регистрационный № 84280-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы термомеханические ТМА-60

Назначение средства измерений

Анализаторы термомеханические ТМА-60 (далее - анализаторы) предназначены для измерений температуры, линейных приращений и температурного коэффициента линейного расширения (далее - ТКЛР) материалов в условиях тепловых и механических нагрузок.

Описание средства измерений

Принцип действия анализаторов основан на измерении линейных приращений при изменении температуры образца. ТКЛР определяется как отношение линейного приращения к длине образца перед нагреванием или охлаждением при изменении его температуры на один градус. По изменению линейных размеров образца судят о температурах фазовых и структурных превращений.

Анализаторы представляют собой автоматизированный аппаратный комплекс, состоящий из измерительного блока, в состав которого входят устройство измерения температуры и система измерения линейных приращений, конструктивно расположенные в одном корпусе с печью и системой контроля среды измерений образца. На задней панели корпуса анализаторов расположены выводы для подсоединения внешних устройств и штуцеры для подключения и прокачки хладоносителя и продувки инертным газом.

Анализаторы выпускаются в двух модификациях - ТМА-60 и ТМА-60Н.

Анализаторы модификации ТМА-60 укомплектованы печью М-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1000 °С. Держатели и зонды измерительной части анализаторов модификации ТМА-60 изготовлены из кварца, для измерения температуры используется термоэлектрический преобразователь типа К. Для анализаторов модификации ТМА-60 возможно подключение дополнительного низкотемпературного блока печи LTB-60, позволяющего работать при температурах от минус 150 до плюс 600 °С. В анализаторах модификации ТМА-60 реализована методика прямого измерения линейных приращений образца, при которой зонд непосредственно располагается на анализируемом образце и измеряет его длину при изменении температуры. Линейное приращение определяется относительно начального положения зонда.

Анализаторы модификации ТМА-60Н укомплектованы печью Н-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1500 °С. Держатели и зонды измерительной части анализаторов ТМА-60Н изготовлены из керамики, для измерения температуры используется термоэлектрический преобразователь типа R. В анализаторах модификации ТМА-60Н технически реализована методика дифференциального анализа, при котором одновременно измеряют изменение линейных размеров исследуемого и эталонного образцов. Линейное приращение определяют из соотношения изменения положения зонда к первоначальному положению для исследуемого и эталонных образцов.

На передней панели анализаторов находится управляющая панель, обеспечивающая автоматическое поднятие или опускание печи. На управляющей панели имеется индикаторный модуль температуры, позволяющий отслеживать температуру печи в режиме реального времени в целях безопасного извлечения или установки образцов.

Общий вид анализаторов приведен на рисунке 1, внешний вид низкотемпературного блока печи LTB-60 на рисунке 2

Рисунок 1 - Общий вид анализаторов

Рисунок 2 - Внешний вид низкотемпературного блока печи LTB-60

Пломбирование анализаторов не производится.

Программное обеспечение

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	LabSolutions TA
Номер версии (идентификационный номер) ПО	не ниже 1.00

Поднятие/опускание печи осуществляется при нажатии на передней панели анализатора соответствующей кнопки. Драйвер контролера положения печи не связан с программным обеспечением LabSolutions TA и не несет метрологически значимых функций.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	TMA-60	TMA-60H
Диапазон измерений температуры*, °С: 1) без использования камеры с охлаждением 2) при использовании камеры LTB-60 с охлаждением	от +25 до +1000 от -150 до +600	от +25 до +1500
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в поддиапазоне от -150 до +600 °С включ. (при использовании камеры LTB-60 с охлаждением); - в поддиапазоне от +25 до +600 °С включ.; - в поддиапазоне св. +600 до верхнего значения диапазона	±3 ±3 ±5	±3 ±5
Диапазон измерений линейных приращений, мм**	от 340'³ до 0,26
Пределы допускаемой относительной погрешности измерений линейных приращений, %	±3
Диапазон измерений ТКЛР, К^-1	от 0,Г10-⁶ до 26,540'⁶
Пределы допускаемой абсолютной погрешности измерений ТКЛР, К^-1	±(140'⁷ + 0,01-а)***
* - диапазоны измерений приведены в зависимости от комплектации для каждой модификаций ТМА-60. Указанные диапазоны также могут быть сокращены в зависимости от ограничений, установленных производителем в ПО. Рабочие диапазоны измерений в этом случае будут указаны Производителем в поставляемом совместно с анализатором Руководстве по эксплуатации; - линейное приращение при этом может быть измерено как при расширении, так и при сжатии исследуемого образца; * где а -аттестованное значение меры ТКЛР , К^-1.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
	TMA-60	TMA-60H
Диапазон показаний линейных приращений, мм	от -5 до +5
Диапазон показаний нагрузки, Н	от -5 до +5
Максимальный размер образца, мм: - диаметр, не более; - длина. Размеры пленок (ширина х высота х длина), мм, не более	8 от 5 до 20 5 х 1 х 20	5 от 5 до 20
Скорость нагрева, °С/мин	при нагреве до +900 °С максимальная 99,9 при нагреве до +1000 °С максимальная 80,0	50
Среда измерений	воздух, инертные газы
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	от 198 до 242 50/60
Потребляемая мощность, В^А, не более	1000	1500
Наработка на отказ, ч, не менее	10000
Средний срок службы, лет	8
Габаритные размеры, мм, не более - глубина - ширина - высота	367 624 880
Масса, кг, не более	45
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +5 до +40 от 15 до 80 от 98,3 до 104,3

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность анализаторов термомеханических ТМА-60

Наименование	Обозначение	Количество
Анализатор термомеханический ТМА-60 в зависимости от модификации	ТМА-60/ТМА-60Н	1 шт.
Руководство по эксплуатации	Анализаторы термомеханические ТМА-60/ТМА-60Н. Руководство по эксплуатации	1 экз.
Дополнительно в комплект поставки могут включаться: - системы охлаждения; - системы продувки, в том числе вакуумные насосы и компрессоры.

Сведения о методиках (методах) измерений

Главы 4-6 «Анализаторы термомеханические ТМА-60/ТМА-60Н. Руководство по эксплуатации», главы 4-6 «Программное обеспечение LabSolutions TA. Руководство пользователя»

Нормативные и технические документы, устанавливающие требования к анализаторам термомеханическим ТМА-60

ГОСТ 8.558-09 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 14.12.2018 г. № 2663 «Об утверждении Государственной поверочной схемы для средств измерений температурного коэффициента линейного расширения твердых тел от 0,0140^-6 до 10040^-6 К в диапазоне температуры от 90 до 3000 К»;

Техническая документация изготовителя.

Изготовитель

Фирма «Shimadzu Corporation», Япония

Адрес: 1, Nishinokyo Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan / 1, Нисинокё

Кувабара-тё, Накагё-ку, Киото, 604-8511, Япония

Web-сайт: www.shimadzu.com

Испытательный центр

ИНН 7809022120

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

№ RA.RU.311541

Лист № 1

Всего листов 8

Регистрационный № 84279-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра JD780B

Назначение средства измерений

Анализаторы спектра JD780B (далее - анализаторы) предназначены для измерения параметров высокочастотных сигналов и трактов в системах базовых станций мобильной радиосвязи.

Описание средства измерений

Анализаторы имеют три модификации, отличающиеся набором измерительных функций (режимов измерений), которые представлены в таблице 1.

Таблица 1 - Измерительные функции анализаторов

Модификация	Измерительная функция (режим измерений)
Модификация	Анализатор спектра	Измеритель мощности СВЧ	Измеритель параметров трактов	Анализатор сигналов
JD785B	+	+	+	+
JD786B	+	+	+	-
JD788B	+	+	-	+

Принцип действия в режиме анализатора спектра основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. В режиме анализа сигналов в реальном времени используется техника быстрого преобразования Фурье. Для развертки спектра используется высокостабильный синтезатор, синхронизация которого осуществляется от внутреннего опорного кварцевого генератора или от внешнего источника сигнала. В качестве опций возможны синхронизация от сигнала ГНСС (опция 010, антенна входит в поставку опции), анализатор интерференции (опция 011), сканирующий приемник (опция 012), измеритель напряженности электромагнитного поля (опция 050).

В режиме встроенного измерителя поглощаемой мощности СВЧ используется функция анализатора спектра с оптимальным выбором полосы обзора. Для более точного измерения мощности СВЧ предусмотрено подключение внешних измерительных преобразователей поглощаемой и проходящей мощности компании “Viavi” с интерфейсом USB.

В режиме измерителя параметров трактов принцип действия основан на генерации сигнала с фиксированной частотой или с разверткой в заданном интервале частот, подаче сигнала на исследуемое устройство, и измерении параметров отраженного сигнала. Представление измерительной информации возможно в виде модуля (в логарифмических единицах или КСВН) и фазы коэффициентов отражения и передачи.

В стандартном исполнении измерителя параметров трактов выполняется 1-портовое измерение коэффициента отражения (обратных потерь) и КСВН, потерь в кабеле, определение расстояния до места неоднородности тракта. При установке опции 001 реализуется 2-портовое подключение для измерения коэффициента передачи.

В режиме анализатора сигналов при установке соответствующих функциональных опций осуществляется демодуляция и анализ параметров сигналов по стандартам LTE-FDD, LTE-TDD, cdmaOne/cdma2000, EV-DO, GSM/GPRS/EDGE, WCDMA/HSPA+, TD-SCDMA, Mobile WiMAX, NB-IoT.

Анализаторы с опцией 008 оснащаются оптическими соединителями и позволяют производить измерение оптической мощности и анализ сигналов в волоконно-оптических трактах при подключении соответствующих датчиков компании “Viavi” по заказу, а также контроль качества волоконно-оптических кабелей с помощью малогабаритного микроскопа компании “Viavi”.

Анализаторы имеют цветной сенсорный дисплей. Управление работой может осуществляться с лицевой панели вручную или дистанционно по интерфейсу Ethernet. В качестве опций анализаторы имеют возможность подключения Bluetooth и Wi-Fi.

Питание анализаторов осуществляется от источника постоянного напряжения 18 В, от внутренней аккумуляторной батареи, от промышленной электросети 230 В/50 Гц через сетевой адаптер, от автомобильной сети 12 В через специальный адаптер.

Анализаторы выполнены в ударопрочном корпусе с угловыми резиновыми накладками. Общий вид передней панели показан на рисунке 1, общий вид верхней панели с обозначением места пломбирования от несанкционированного доступа - на фотографии 2.

Рисунок 1 - Общий вид передней панели

схема пломбировки от несанкционированного доступа (стикер)

Рисунок 2 - Общий вид верхней панели

Самоклеющаяся этикетка с заводским (серийным номером), однозначно идентифицирующим каждый экземпляр анализаторов, находится на задней панели, фрагмент которой с указанием места нанесения знака утверждения типа и знака поверки в виде самоклеющихся этикеток показан на рисунке 3.

место нанесения знака утверждения типа и знака поверки

V I AV I

CeilAdvisor JD785B Base Station Analyzer

Input Power: DC 18 V ~ 5.0 A

Made in Korea

Рисунок 3 - Фрагмент задней панели с этикеткой

Программное обеспечение

Программное обеспечение записано во внутреннюю память, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, представления измерительной информации, взаимодействия с внешними устройствами.

При подключении внешнего компьютера возможно использование программных приложений, расширяющих функциональные возможности анализа сигналов.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	CellAdvisor
Номер версии (идентификационный номер)	не ниже 3.075.195

Метрологические и технические характеристики

Метрологические и основные технические характеристики представлены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Опорный генератор синхронизации
Номинальное значение частоты, МГц	10
Пределы допускаемой относительной погрешности частоты при температуре от 0 ^оС до 50 ^оС
базовое исполнение	±5М0^-8
с опцией 010 через 15 минут после подключения антенны	±1М0"⁸
Пределы допускаемого годового дрейфа частоты	±540’⁷
Анализатор спектра
Диапазон частот	от 9 кГц до 8 ГГц
Разрешение по частоте, Гц	1
Полоса обзора	0 Гц; от 10 Гц до 8 ГГц
Полоса пропускания (по ряду 1-3-10)	от 1 Гц до 3 МГц
Пределы допускаемой относительной погрешности измерения частоты в режиме частотомера при температуре от 0 ^оС до 50 ^оС
базовое исполнение	±540’^(N + 0,1) ¹⁾
с опцией 010 через 15 минут после подключения антенны	±1М0"⁸
Параметры сигнала внешней синхронизации
номинальное значение частоты, МГц	10; 13;15
уровень мощности, дБм ²⁾	±5
Относительный уровень фазовых шумов на частоте 1 ГГ ц, нормализованный к полосе пропускания 1 Гц, дБ/Г ц, не более ³⁾
при отстройке на 30 кГц	-100
при отстройке на 100 кГц	-105
Усредненный уровень собственных шумов на частотах F, нормализованный к полосе пропускания 1 Гц, дБм, не более ⁴⁾
предварительный усилитель отключен
10 МГц < F < 2,4 ГГц	-140
2,4 ГГц < F < 6 ГГц	-136
6 ГГц < F < 7 ГГц	-134
7 ГГц < F < 8 ГГц	-128
предварительный усилитель включен
10 МГц < F < 3 ГГц	-160
3 ГГц < F < 5 ГГц	-158
5 ГГц < F < 7 ГГц	-155
7 ГГц < F < 8 ГГц	-150

Продолжение таблицы 3

1	2
Максимальный измеряемый уровень мощности, дБм	+25
Диапазон шкалы опорного уровня, дБм	от -120 до +100
Дискретность установки опорного уровня, дБ	0,1
Пределы допускаемой относительной погрешности измерения мощности свыше -50 до +20 дБм на частотах от 10 МГц до 8 ГГц при температуре (25 ±5) °C, дБ ⁵⁾	±1,3
Встроенный измеритель поглощаемой мощности СВЧ
Диапазон частот	от 10 МГц до 8 ГГц
Полоса обзора	от 1 кГц до 100 МГц
Диапазон индикации уровня мощности, дБм	от -120 до +25
Пределы допускаемой относительной погрешности измерения мощности свыше -50 до +20 дБм при температуре (25 ±5) °C, дБ	±1,3
Измеритель мощности СВЧ с преобразователями поглощаемой мощности JD732B, JD734B, JD736B
Диапазон частот, ГГ ц	от 0,02 до 3,8
Динамический диапазон, дБм	от -30 до +20
Пределы допускаемой относительной погрешности измерения мощности при температуре (25 ±5) °C, дБ ⁶⁾	±0,3
Измеритель мощности СВЧ с преобразователями проходящей мощности JD731B, JD733A
Диапазон частот, ГГ ц
преобразователь JD731B	от 0,3 до 3,8
преобразователь JD733A	от 0,15 до 3,5
Динамический диапазон средней мощности, Вт
преобразователь JD731B	от 0,15 до 150
преобразователь JD733A	от 0,1 до 50
Пределы допускаемой абсолютной погрешности измерения мощности P при температуре (25 ±5) °C, Вт ⁶⁾	±(0,04-P + 0,05)
Измеритель параметров трактов
Диапазон частот	от 5 МГц до 6 ГГц
Разрешение по частоте, кГц	10
Количество точек отсчета траектории (по выбору)	126;251; 501; 1001; 2001
Уровень мощности генератора на частотах F, дБм ⁷⁾
высокий уровень, 5 МГц < F < 5,5 ГГц	0
высокий уровень, 5,5 ГГц < F < 6 ГГц	-5
низкий уровень	-30
Допускаемый уровень сигнала на входе (2-портовое подключение)
средняя мощность непрерывного сигнала, дБм, не более	+25
постоянное напряжение, В	±50
Направленность измерительного моста после калибровки, дБ, не менее	40

Продолжение таблицы 3

1	2
Диапазон индикации модуля коэффициента отражения, дБ	от 0 до 60
Разрешение индикации модуля коэффициента отражения, дБ	0,01
Пределы абсолютной погрешности измерения модуля коэффициента отражения (обратных потерь), дБ	расчетное значение ⁸⁾
Диапазон измерения КСВН	от 1 до 65
Разрешение индикации КСВН	0,01
Пределы допускаемой относительной погрешности измерения КСВН при температуре (25 ±5) °C, %
КСВН = 1,4	±5
КСВН = 2,0	±7
Измерение коэффициента передачи (опция 001)
Диапазон индикации модуля коэффициента передачи, дБ	от -120 до +100
Разрешение индикации модуля коэффициента передачи, дБ	0,01
Диапазон индикации фазы коэффициентов отражения и передачи, °	±180
Разрешение индикации фазы коэффициентов отражения и передачи, °	±0,01
Динамический диапазон измерения модуля коэффициента передачи на частотах F (опция 001), дБ
векторный коэффициент передачи
5 МГц < F < 3 ГГц	80
3 ГГц < F < 6 ГГц	75
скалярный коэффициент передачи
5 МГц < F < 4,5 ГГц	105
4,5 ГГц < F < 6 ГГц	100
1) N - округленное в большую сторону количество лет со дня выпуска или последней заводской подстройки 2) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт 3) полоса пропускания 10 кГц, полоса видеофильтра 1 кГц, детектор RMS 4) ослабление входного аттенюатора 0 дБ, детектор RMS 5) предварительный усилитель отключен, после прогрева не менее 60 минут 6) типовое справочное значение, погрешность определяется преобразователями 7) типовые справочные значения 8) типовое справочное значение, рассчитанное по формуле ±[0,3 + 20-lg(1 + 10^{-[(D - R)/20]})], где D = 40 дБ - направленность измерительного моста после калибровки, R - измеряемое значение модуля коэффициента отражения, дБ

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Тип высокочастотных входных соединителей	N(f)
Тип аккумулятора	Li-Ion 10,8 В; 7,8 А/час
Типовое время непрерывной работы от аккумулятора, час, не менее	3
Напряжение постоянного тока внешнего источника питания, В	от 18 до 19
Потребляемая мощность, Вт, не более
при работе без зарядки аккумулятора	42
при зарядке аккумулятора	54
Габаритные размеры (ширина ^х высота ^х толщина), мм	295x195x82
Масса, кг, не более	4,4
Рабочие условия применения
температура окружающей среды, °C
при работе без зарядки аккумулятора	от -10 до +55
при работе с зарядкой аккумулятора	от 0 до +40
относительная влажность воздуха, %, не более	95 (без конденсата)

Знак утверждения типа

наносится на заднюю панель корпуса анализаторов в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование и обозначение	Кол-во
Анализатор спектра портативный JD780B (модификация JD785B/ JD786B/ JD788B)	1 шт. по заказу
Li-Ion аккумуляторная батарея	1 шт.
Сетевой адаптер с кабелем	1 шт.
Адаптер для автомобильной электросети 12 В	1 шт.
Кабель LAN (Ethernet)	1 шт.
Кабель USB-A - USB-B	1 шт.
Флэш-память USB, не менее 1 Гбайт	1 шт.
Стилус	1 шт.
Калибровочный набор для измерителя параметров трактов	по заказу
Преобразователи мощности JD731B/JD732B/JD733A/JD734B/JD736B	по заказу
Опции и принадлежности	по заказу
Руководство по эксплуатации 22079955R	1 экз.

Сведения о методиках (методах) измерений

приведены в главе 3 «Анализ результатов измерений», главе 4 « Работа с анализатором спектра», а также в главах 5 - 19 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам спектра JD780B

ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)

ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (приказ Росстандарта от 30.12.2019 г. № 3461)

ГСИ. ГОСТ Р 8.813-2013. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц

Техническая документация компании “ VIAVI Solutions Korea Ltd.”

Изготовитель

Компания “VIAVI Solutions Korea Ltd.”, Республика Корея

Адрес: 7, 46, Digital-ro 9-gil, Geumcheon-gu, Seoul, 08152 Republic of Korea

Тел. +82 2 6676 7024, Факс +82 2 6676 7020

Web: https://www.viavisolutions.com/en-us, E-mail: sales.korea@viavisolutions.com

Испытательный центр

Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)

Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4 Тел./факс: +7(495)926-71-85;

Web: http://www.actimaster.ru, E-mail: post@actimaster.ru

Уникальный номер записи об аккредитации RA.RU.311824 в Реестре аккредитованных лиц

Лист № 1

Всего листов 9

Регистрационный № 84278-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки управления БУ-4

Назначение средства измерений

Блоки управления БУ-4 (далее - БУ-4) предназначены для измерительных преобразований угла поворота оси колесной пары локомотива в значения длины (пройденного пути), скорости и линейного ускорения, для измерительного преобразования силы постоянного электрического тока в значение давления, для измерений интервалов времени.

Описание средства измерений

БУ 4 входит в состав комплекса средств сбора и регистрации данных КПД-4.

Конструкция БУ-4 представляет собой литую лицевую панель с закрепленными на ней составляющими узлами, и закрытую с задней стороны кожухом.

БУ-4 принимает частотные сигналы от датчиков угла поворота, установленных на осях колесных пар, аналоговые сигналы от датчиков давления и двоичные сигналы от системы автоматической локомотивной сигнализации АЛС, обрабатывает полученную информацию и по CAN-каналу передает во внешние устройства для индикации и регистрации величин скорости, ускорения, общего пробега локомотива, давления в тормозной магистрали и тормозного цилиндра тормозной системы и т.п.

Информация о диаметрах колесных пар, на осях которых находятся датчики угла поворота, уставки скоростей, номер и тип локомотива, а также другие условно-постоянные признаки хранятся в электрически перепрограммируемом запоминающем устройстве.

БУ-4 имеет 16 исполнений, приведенных в таблице 1.

Таблица 1 - Исполнения БУ-4.

Обозначение	Исполнение
ЦАКТ.468332.017	БУ-4/50-50
-01	БУ-4/50-24
-02	БУ-4/75-50
-03	БУ-4/75-24
-04	БУ-4/100-50
-05	БУ-4/100-24
-06	БУ-4/150-50
-07	БУ-4/150-24
-08	БУ-4/50-50-Д
-09	БУ-4/50-24-Д
-10	БУ-4/75-50-Д
-11	БУ-4/75-24-Д

Продолжение таблицы 1

Обозначение	Исполнение
-12	БУ-4/100-50-Д
-13	БУ-4/100-24-Д
-14	БУ-4/150-50-Д
-15	БУ-4/150-24-Д

Структурная схема условного обозначения БУ-4 и расшифровка записи приведены на рисунке 1.

БУ-4/150- 50-Д

Общая часть условного наименования

Диапазон индикации скорости от 0 до: 50; 75; 100; 150 км/ч

Номинальное напряжение питания КПД-4: 24 В или 50 В

Наличие разъема для подключения дополнительных датчиков угла поворота: Д - есть, нет буквы - нет

Рисунок 1 - Структурная схема условного обозначения

Фотография общего вида представлена на рисунке 2.

Пломбировка БУ-4 не предусмотрена.

Знак поверки наносится на верхнюю часть боковой панели корпуса.

Каждый экземпляр БУ-4 идентифицирован, имеет заводской номер, нанесенный на табличку методом лазерной гравировки, обеспечивающим его прочтение и сохранность в процессе эксплуатации.

Место нанесения

знака поверки

Рисунок 2 - Общий вид БУ-4

Программное обеспечение

Программное обеспечение (далее - ПО) БУ-4 имеет один уровень (низкий) -встроенное ПО.

Идентификационные данные метрологически значимого программного обеспечения БУ-4 приведены в таблице 2.

Таблица 2 - Идентификационные данные метрологически значимого ПО

Идентификационные данные ПО	Значение
Идентификационное наименование ПО	bu4measure.bin
Номер версии (идентификационный номер) ПО	01
Цифровой идентификатор ПО	b36fb275
Алгоритм вычисления контрольной суммы	ВКС

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 3 и 4 соответственно.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон преобразований частоты следования электрических импульсов в значение скорости, км/ч*	от 1 до 50 от 1 до 75 от 1 до 100 от 1 до 150
Пределы допускаемой абсолютной погрешности преобразований частоты следования электрических импульсов в значение скорости для цифрового индикатора, км/ч - в диапазоне от 1 до 9,9 км/ч - в диапазоне от 10 км/ч до ВПИ**	±0,1 ±1
Пределы допускаемой приведённой погрешности преобразований частоты следования электрических импульсов в значение скорости для стрелочного индикатора, %	±1
Диапазон преобразований скорости изменения частоты следования электрических импульсов в значение ускорения, м/с²	от -0,99 до 0,99
Пределы допускаемой абсолютной погрешности преобразований скорости изменения частоты следования электрических импульсов в значение ускорения при скорости более 20 км/ч, м/с²	±0,02
Диапазон преобразований количества электрических импульсов в значения пройденного пути, км	от 0 до 9999999
Пределы допускаемой абсолютной погрешности преобразований количества электрических импульсов в значения пройденного пути на каждые 20 км пройденного пути, км	±0,1
Диапазон преобразований силы постоянного электрического тока в значения избыточного давления, кПа** *	от 0 до 980
Пределы допускаемой основной абсолютной погрешности преобразований силы постоянного электрического тока в значения избыточного давления, кПа	±15
Пределы допускаемой дополнительной абсолютной погрешности преобразований силы постоянного электрического тока в значения избыточного давления, вызванной повышенной влажностью окружающего воздуха, кПа	±10
Пределы допускаемой дополнительной абсолютной погрешности преобразований силы постоянного электрического тока в значения избыточного давления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °C, кПа	±10
Пределы допускаемой абсолютной погрешности отсчёта текущего времени за 8 часов (0,5 часа), с	±60 (±3)
Примечания: * в зависимости от исполнения ВПИ - верхний предел измерений (в зависимости от исполнения) * диапазон входного унифицированного сигнала 4-20 мА Нормирующим значением при определении приведённой погрешности является ВПИ.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Сопротивление входных цепей, кОм, не менее	1
Напряжение питания постоянного тока, В*	от 18 до 72 от 35 до 160
Потребляемая мощность, В^А, не более	30
Время установления показаний скорости при её скачкообразном изменении на 50 % от верхнего предела измерений, с, не более	4
Время установления показаний ускорения при изменении ускорения на ±0,5 м/с² в диапазоне скоростей от 20 км/ч до верхнего предела измерений, с, не более	8
Габаритные размеры (длина^хширина^хвысота), мм, не более	166^х218^х85
Масса, кг, не более	3
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от +15 до +25 до 80 от 84 до 106 (от 630 до 795)
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа (мм рт. ст.)	от -40 до +50 до 100 от 84 до 106,7 (от 630 до 800)
Примечание: * в зависимости от исполнения

Знак утверждения типа

наносят на табличку БУ-4 методом металлфото, на титульные листы формуляра, руководства по эксплуатации и методики поверки (место нанесения - вверху справа) типографским способом.

Комплектность средства измерений

Комплектность БУ-4 приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Обозначение	Наименование	Количество
Обозначение	Наименование	БУ-4/50-50	БУ-4/50-24	БУ-4/75-50	БУ-4/75-24	БУ-4/100-50	БУ-4/100-24	БУ-4/150-50	БУ-4/150-24
ЦАКТ.468332.017	Блок управления БУ-4/50-50	1
-01	Блок управления БУ-4/50-24		1
-02	Блок управления БУ-4/75-50			1
-03	Блок управления БУ-4/75-24				1
-04	Блок управления БУ-4/100-50					1
-05	Блок управления БУ-4/100-24						1
-06	Блок управления БУ-4/150-50							1
-07	Блок управления БУ-4/150-24								1
ЦАКТ.468931.003	Комплект монтажных	1	1	1	1	1	1	1	1
	частей	комп-	комп-	комп-	комп-	комп-	комп-	комп-	ком-
		лект	лект	лект	лект	лект	лект	лект	плект
ЦАКТ.467964.024	Комплект инструмен-	1	1	1	1	1	1	1	1
	та и принадлежностей	комп-	комп-	комп-	комп-	комп-	комп-	комп-	ком-
		лект	лект	лект	лект	лект	лект	лект	плект
ЦАКТ.468332.017 ВЭ	Ведомость эксплуатационных документов	1	1	1	1	1	1	1	1
ЦАКТ.402223.017 РЭ	Руководство по эксплуатации	1	1	1	1	1	1	1	1

Продолжение таблицы 5

Обозначение	Наименование	Количество
Обозначение	Наименование	БУ-4/50-50	БУ-4/50-24	БУ-4/75-50	БУ-4/75-24	БУ-4/100-50	БУ-4/100-24	БУ-4/150-50	БУ-4/150-24
ЦАКТ.468332.017 Д1	Методика поверки	1	1	1	1	1	1	1	1
ЦАКТ.468332.017 ФО	Формуляр	1	1	1	1	1	1	1	1
ЦАКТ.468332.017 Э4	Схема электрическая соединений	1	1	1	1	1	1	1	1
ЦАКТ.468332.017 ПЭ4	Перечень элементов	1	1	1	1	1	1	1	1
ЦАКТ.468332.017-08	Блок управления БУ-4/50-50-Д	1
-09	Блок управления БУ-4/50-24-Д		1
-10	Блок управления БУ-4/75-50-Д			1
-11	Блок управления БУ-4/75-24-Д				1
-12	Блок управления БУ-4/100-50-Д					1
-13	Блок управления БУ-4/100-24-Д						1
-14	Блок управления БУ-4/150-50-Д							1
-15	Блок управления БУ-4/150-24-Д								1
ЦАКТ.468931.003	Комплект монтажных частей	1 комплект	1 комплект	1 комплект	1 комплект	1 комплект	1 комплект	1 комплект	1 комплект
ЦАКТ.467964.024	Комплект инструмента и принадлежностей	1 комплект	1 комплект	1 комплект	1 комплект	1 комплект	1 комплект	1 комплект	1 комплект
ЦАКТ.468332.017-08 ВЭ	Ведомость эксплуатационных документов	1	1	1	1	1	1	1	1
ЦАКТ.402223.017 РЭ	Руководство по эксплуатации	1	1	1	1	1	1	1	1

Продолжение таблицы 5

Обозначение	Наименование	Количество
Обозначение	Наименование	БУ-4/50-50	БУ-4/50-24	БУ-4/75-50	БУ-4/75-24	БУ-4/100-50	БУ-4/100-24	БУ-4/150-50	БУ-4/150-24
ЦАКТ.468332.017 Д1	Методика поверки	1	1	1	1	1	1	1	1
ЦАКТ.468332.017 ФО	Формуляр	1	1	1	1	1	1	1	1
ЦАКТ.468332.017-08 Э4	Схема электрическая соединений	1	1	1	1	1	1	1	1
ЦАКТ.468332.017-08 ПЭ4	Перечень элементов	1	1	1	1	1	1	1	1

Сведения о методиках (методах) измерений

приведены в разделе 2 документа ЦАКТ.468332.017 РЭ «Блок управления БУ-4. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к блокам управления БУ-4

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Изготовитель

Публичное акционерное общество «Электромеханика» (ПАО «Электромеханика»)

ИНН 5836605167

Адрес: 440052, г. Пенза, ул. Гоголя, 51/53

Телефон: (8412) 32-41-47

Факс: (8412) 32-21-29

E-mail: info@elmeh.ru

Web-сайт: www.elmeh.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

E-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «28» декабря 2021 г. № 3067

Лист № 1 Регистрационный № 84277-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи пневматические разности давлений Д1111-2

Назначение средства измерений

Преобразователи пневматические разности давлений ДПП-2 предназначены для: измерения разности давлений и преобразования измеренных значений в унифицированный пневматический сигнал от 20 до 100 кПа.

Описание средства измерений

Принцип действия преобразователя основан на пневматической силовой компенсации. Преобразователи состоят из измерительного блока и пневмопреобразователя, объединенных в единую конструкцию.

Под воздействием измеряемого усилия рычаг поворачивается на небольшой угол и перемещает заслонку относительно сопла. В случае приближения заслонки к соплу давление в камере пневмоусилителя возрастает и металлическая мембрана закрывает клапан пневмоусилителя, при этом другой клапан открывается и давление в другой камере усиливается. Это давление является выходным сигналом преобразователя. Одновременно оно поступает в сильфон обратной связи, которая создает момент от измерения перепада давления.

Чувствительный элемент измерительного блока, зажатый между фланцами, образует с ними измерительные камеры «плюс» и «минус». Связь чувствительного элемента с рычагом вывода осуществляется при помощи пружины связи. Вывод рычага из полости рабочего давления уплотнен упругой металлической мембранной.

Подвижная опора пневмопреобразователя служит для точной установки диапазона измерения, пружина предназначена для установки начального значения выходного сигнала.

Преобразователи выпускаются в трех модификациях: ДПП-2-11, ДПП-2-12, ДПП-2-13: ДПП-2-11 диапазон измерения перепада давления от 0 до 630 кПа;

ДПП-2 -12 диапазон измерения перепада давления от 0 до 63 кПа;

ДПП-2 -13 диапазон измерения перепада давления от 0 до 10 кПа.

Заводские номера приборов находятся на табличке, прикрепленной к боковой стенке преобразователя. Заводской номер выбит, что обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации.

Общий вид приборов контроля представлен на рисунке 1

Фотографии общего вида преобразователей представлены на рисунке 1.

Рисунок 1

Схема пломбировки представлена на рисунке 2

ДПП-2-11

ДПП-2-12

Рисунок 2

ДПП-2-13

Программное обеспечение - отсутствует

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Верхний предел измерений перепада давлений: - ДПП-2-11, кПа;	100, 160, 250, 400, 630
- ДПП-2-12, кПа	16; 25; 40; 63
- ДПП-2-13, кПа	4,0; 6,3; 10
Пределы допускаемой основной приведенной погрешности, выраженные в процентах от диапазона измерений, %: - ДПП-2-11 (100, 160, 250, 400, 630);	±0,5; ±1,0
- ДПП-2-12 (16; 25; 40; 63);	±0,5; ±1,0
- ДПП-2-13 (4,0; 6,3; 10)	±0,5; ±1,0
Вариация выходного сигнала не должна превышать абсолютного значения предела допускаемой основной погрешности, %: - ДПП-2-11 (100, 160, 250, 400, 630);	0,5; 1,0
- ДПП-2-12 (16; 25; 40; 63);	0,5; 1,0
- ДПП-2-13 (4,0; 6,3; 10)	0,5; 1,0

Наименование характеристики	Значение
Изменения выходного сигнала, при изменении перепада давления от нуля до предельного номинального значения, кПа	от 20 до 100
Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха на каждые 10 °С в пределах рабочего диапазона температур и выраженная в процентах от диапазона изменения выходного сигнала, не должна превышать основную погрешность, %: - ДПП-2-11 (100, 160, 250, 400, 630); - ДПП-2-12 (16; 25; 40; 63); - ДПП-2-13 (4,0; 6,3; 10)	±0,5; ±1,0 ±0,5; ±1,0 ±0,5; ±1,0
Давление питания, кПа	140 ±14

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Предельно допускаемое рабочее избыточное давление,
МПа:
- ДПП-2-11;		1,6
- ДПП-2-12;		1,6
- ДПП-2-13		2,5
Масса, кг, не более
- ДПП-2-11;		6
- ДПП-2-12;		6
- ДПП-2-13		8
Габаритные размеры, мм, не более	Длинна	Ширина	Высота
- ДПП-2-11;	105	150	250
- ДПП-2-12;	105	150	250
- ДПП-2-13	120	150	280
Условия эксплуатации:
- температура окружающего воздуха, °С	от -40 до + 50
- относительная влажность воздуха, %		до 98
- атмосферное давление, кПа	от 84 до 106,7
Средняя наработка на отказ не менее, ч	67000
Средний срок службы не менее, лет	12

Знак утверждения типа

наносится на табличку, прикрепленную к задней стенке прибора методом шелкографии и на титульный лист эксплуатационной документации - типографским способом.

Комплектность средства измерений

Комплект поставки должен соответствовать таблицам 3, 4, 5

Таблица 3- Комплектность средства измерений
Наименование	Обозначения модификации	Количество
Преобразователи пневматические разности давлений ДПП-2	Д1Ш-2-11	1
Руководство по эксплуатации	9078109 РЭ	1
Паспорт	9078109 ПС	1
Примечание: * Методика поверки в электронном виде, на сайте www.tizpribor.com

Таблица 4 - Комплектность средства измерений

Наименование	Обозначения модификации	Количество
Преобразователи пневматические разности давлений ДПП-2	Д1П1-2-12	1
Руководство по эксплуатации *	9078109 РЭ	1
Паспорт	9078109 ПС	1
Примечание: * Методика поверки в электронном виде, на сайте www.tizpribor.com

Таблица 5 - Комплектность средства измерений

Наименование	Обозначения модификации	Количество
Преобразователи пневматические разности давлений ДПП-2	Д1П1-2-13	1
Руководство по эксплуатации *	9078109 РЭ	1
Паспорт	9078109 ПС	1
Примечание: * Методика поверки в электронном виде, на сайте www.tizpribor.com

Сведения о методиках (методах) измерения

приведены в разделе 5 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям пневматическим разности давлений ДПП-2

ГОСТ 22521-85 Датчики давления, разряжения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия.

Приказ Росстандарта от 29.06.2018 № 1339 об утверждении Государственной поверочной схема для средств измерений избыточного давления до 4000 МПа.

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-10⁴.

ТУ 26.51.52- 007 - 37185268 - 2018 Преобразователи пневматические разности давлений ДПП-2. Технические условия.

Изготовитель:

Общество с ограниченной ответственностью «Завод «Тизприбор»

ООО «Завод «Тизприбор»

ИНН 7713736815

Адрес: 606030, Нижегородская область, город Дзержинск, ул. Набережная Окская, дом 3, помещение Б.

Телефон/факс: 8(495) 540-52-98

Web-сайт: http://tizpribor.com

E-mail: zavod@tizpribor.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»). Уникальный номер записи в реестре аккредитованных лиц 30011-13.

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

Тел. (831) 428-78-78, факс (831) 428-57-48

Web-сайт: http://www.nncsm.ru

E-mail: mail@nncsm.ru.

Лист № 1

Всего листов 3

Регистрационный № 84276-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-5000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуар представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуар стальной вертикальный цилиндрический РВС-5000 заводской № 3 расположен: Самарская область, г. Жигулевск, нефтебаза ООО «СВНТ».

Общий вид резервуара представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара

Пломбирование резервуара не предусмотрено.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу. Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-5000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 7 паспорта.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-5000

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОиТ»)

ИНН 6318116093

Адрес: 443033, г. Самара, проезд Мальцева, 1

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Регистрационный номер в реестре аккредитованных лиц RA.RU.312187

Лист № 1

Всего листов 3

Регистрационный № 84275-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-1000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками. Резервуары оборудованы съемным теплоизоляционным покрытием.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары РВС-1000 заводские №№ 334, 341, 342, 344 расположены: г. Рязань, Район Южный Промузел, д. 8, ООО «РН-Смазочные материалы».

Общий вид резервуаров представлен на рисунке 1.

Рисунок 1 - Общий вид резервуаров

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	1000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-1000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 7 паспорта.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000

Изготовитель

РМУС треста № 7 (изготовлены в 1967 - 1968 г.г.)

Адрес: г. Рязань

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Регистрационный номер в реестре аккредитованных лиц RA.RU.312187

Лист № 1

Всего листов 3

Регистрационный № 84274-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-300

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-300 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары РВС-300 заводские №№ 329, 333 расположены: г. Рязань, Район Южный Промузел, д. 8, ООО «РН-Смазочные материалы».

Общий вид резервуаров представлен на рисунке 1.

Рисунок 1 - Общий вид резервуаров РВС-300

Пломбирование резервуаров не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	300
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-300	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 7 паспорта.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-300

Изготовитель

РМУС треста № 7 (изготовлены в 1967 - 1968 г.г.)

Адрес: г. Рязань

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Регистрационный номер в реестре аккредитованных лиц RA.RU.312187

Регистрационный № 84273-21

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское»

Назначение средства измерений

Система измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское» (далее - СИКН) предназначена для измерения массы нефти.

Описание средства измерений

Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

1) Блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочей, одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.

Таблица 1 - Состав СИКН

Наименование и тип средства измерений	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Блок измерительных линий
Счетчики-расходомеры массовые Micro Motion, мод. CMF 300	45115-16, 13425-01
Термопреобразователи сопротивления платиновые серии 65	22257-05
Преобразователи измерительные 644	14683-04
Преобразователи измерительные 644 к датчикам температуры	14683-00
Преобразователи давления измерительные 3051	14061-04, 14061-10
Блок измерений показателей качества не(	)ти
Преобразователь плотности жидкости измерительный 7835	15644-01 15644-06
Влагомеры нефти поточные УДВН- 1пм	14557-05, 14557-10, 14557-15
Термопреобразователи сопротивления платиновые серии 65	22257-05
Преобразователи измерительные 644	14683-04
Преобразователи измерительные 644 к датчикам температуры	14683-00
Преобразователи давления измерительные 3051	14061-04, 14061-10
Система обработки информации
Комплекс измерительно-вычислительный Октопус-Л (Octopus-L)	43239-15
Блок трубопоршневой поверочной установки
Установка трубопоршневая Сапфир М, мод. Сапфир М-300-6,3	23520-02
Термопреобразователи сопротивления платиновые серии 65	22257-05
Преобразователи измерительные 644	14683-04
Преобразователи измерительные 644 к датчикам температуры	14683-00
Преобразователи давления измерительные 3051	14061-04, 14061-10

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКН обеспечивает выполнение следующих функций:

- измерение массового расхода нефти через СИКН;
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- контроль герметичности запорной арматуры, влияющей на результат измерений по

СИКН.

- передачу данных на верхний уровень. Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

Пломбирование средств измерений, находящихся в составе СИКН, осуществляется согласно требований в их описаниях типа или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.

Программное обеспечение

СИКН имеет встроенное программное обеспечение (ПО). ПО представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ОКТОПУС-Л» и ПО автоматизированного рабочего места оператора «Rate АРМ оператора УУН».

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	ИВК «ОКТОПУС-Л»	«Rate АРМ оператора УУН»
Идентификационное наименование ПО	Formula.o	«RateCalc»
Номер версии (идентификационный номер ПО)	6.10	«2.4.1.1»
Цифровой идентификатор ПО	24821CE6	«F0737B4F»
Алгоритм вычисления цифрового идентификатора	CR	R.C32

Метрологические и технические характеристики

Таблица 3 - Состав и основные метрологические характеристики измерительных каналов

Номер ИК	Наименование ИК	Количество ИК	Состав ИК		Диапазон измерений, т/ч	Пределы допускаемой относительной погрешности, %
			Первичные измерительные преобразователи	Вторичная часть
1, 2	ИК массового расхода нефти	2	Счетчики-расходомеры массовые Micro Motion мод. CMF 300	Измерительновычислительные комплексы «Октопус-Л»	от 26 до 130	±0,25
3	ИК массового расхода нефти	1	Счетчики-расходомеры массовые Micro Motion мод. CMF 300		от 26 до 130	±0,25*

^Примечание - пределы допускаемой относительной погрешности нормированы при использовании измерительной линии в качестве рабочей. При использовании измерительной линии в качестве контрольной пределы допускаемой относительной погрешности измерений ± 0,20 %.

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Массовый расход нефти, т/ч	от 26 до 260
Пределы допускаемой относительной погрешности: - массы брутто нефти, %	± 0,25
- массы нетто нефти, %	± 0,35

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Количество измерительных линий	3 (2 рабочих, 1 контрольно-резервная)
Измеряемая среда	нефть по ГОСТ Р 51858
Параметры измеряемой среды: - избыточное давление, МПа - температура, °С - плотность нефти при 20 °С, кг/м³ - массовая доля воды, %, не более - массовая концентрация хлористых солей в нефти, мг/дм³, не более - массовая доля механических примесей нефти, %, не более - содержание свободного газа	от 0,14 до 2,60 от +5 до +30 от 790 до 900 0,5 100 0,05 не допускается
Режим работы СИКН	непрерывный
Температура окружающего воздуха, °С в месте установки СИ: - в ИЛ, БИК, ТПУ - в СОИ	от +15 до +25 от +20 до +25
Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц	(400 ± 40)/(230 ± 23) (50 ± 1)

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское»		1 экз.
Инструкция по эксплуатации системы измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское»		1 экз.

Сведения о методиках (методах) измерений

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 599 ПСП «Урманское» ООО «Газпромнефть-Восток», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.40916.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское»

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Изготовитель

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)

ИНН: 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, 88

Телефон: (3452) 388-720

Факс: (3452) 388-727

Е-mail: sekretar@ipfvektor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: httpsV/тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495.

Лист № 1 Регистрационный № 84272-21 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы информационно-измерительные в составе АСУ ТП ферросплавной электропечи АО «КФ»

Назначение средства измерений

Системы информационно-измерительные в составе АСУ ТП ферросплавной электропечи АО «КФ» (далее - ИИС) предназначены для измерений параметров технологического процесса плавления ферросплавов в рудоплавильных печах АО «КФ»:

- температуры расплава в печи, поверхностей конструктивных частей печи, входящего воздуха и отходящих из печи газов, масла трансформатора, воды и гидравлической жидкости в гидравлических системах печи (гидроприжим, гидроперепуск, охлаждения и перемещения электрода);
- расхода воды и давления воды и гидравлической жидкости в гидравлических системах печи;
- силы и напряжения переменного тока на присоединении подстанции, питающих ферросплавную электропечь.

Описание средства измерений

ИИС представляет собой многофункциональную трехуровневую систему с централизованным управлением и распределенной функцией измерений.

Первый уровень ИИС состоит из первичных измерительных преобразователей -измерительных компонентов системы, в том числе:

- преобразователей температуры, основанных на различных физических принципах;
- расходомеров;
- датчиков давления;
- трансформаторов тока и трансформаторов напряжения.

Второй уровень образован логическим программируемым контроллером PLC Modicon с модулями ввода аналоговых сигналов - комплексный компонент системы и устройством универсальным измерительным параметров электрических цепей SENTRON PAC4200.

Третий уровень предназначен для отображения измерительной информации и состоит из панели оператора Magelis, установленной на пульте плавильщика, и автоматизированного рабочего места (АРМ) старшего мастера на базе персонального компьютера, с программным обеспечением Monitor Pro.

Измерительные, комплексные и связующие компоненты образуют измерительные каналы. Перечень измерительных каналов (ИК) и их состав с указанием диапазона измерений (ДИ), класса точности (КТ), класса допуска (КД), приведенной погрешности (ПП) или абсолютной погрешности (ПА) измерительных компонентов приведен в таблице 1. В составе ИИС могут отсутствовать некоторые ИК в зависимости от конфигурации на поставку.

В качестве измерительных преобразователей температуры, на разных участках контролируемого процесса, используются термоэлектрические преобразователи,

термопребразователи сопротивления, в том числе с унифицированным токовым выходом.

Сигналы термо-ЭДС термоэлектрических преобразователей преобразуются модулями ввода аналоговых сигналов цифровой код, который в дальнейшем передается по сети Modbus в контроллер Modicon M580. В контроллере цифровой код преобразуется в значение температуры с учетом номинальной статической характеристики (НСХ) преобразователя. При расчете температуры учитывается поправка на температуру холодного спая в месте подключения термопреобразователя к модулю ввода. Температура холодного спая измеряется встроенным термометром модуля ввода.

Сопротивление термопреобразователей сопротивления, также преобразуется модулями ввода аналоговых сигналов, в цифровой код, передается по сети Modbus в контроллер Modicon M580 и в контроллере преобразуется в значение температуры с учетом НСХ термопреобразователя сопротивления. При расчете температуры контроллером учитывается сопротивление двухпроводной линии от модуля ввода до термопреобразователя сопротивления.

При измерении температуры, давления, расхода с помощью первичных преобразователе с унифицированным токовым выходом от 4 до 20 мА, выходные сигналы постоянного тока поступают на входы модулей ввода аналоговых сигналов, где также преобразуются в цифровой код, при обработке которого контроллером происходит его преобразование в поименованные величины.

При измерении силы переменного тока и напряжения используются измерительные трансформаторы, которые преобразуют первичные фазные токи и напряжения в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на устройство SENTRON PAC4200. В устройстве SENTRON PAC4200 мгновенные значения аналоговых сигналов преобразуются в цифровой код, соответствующей среднеквадратическим значениям силы переменного тока и напряжения.

Результаты измерений в виде значений физических величин отображаются на панели оператора на пульте плавильщика и передаются по сети Ethernet на АРМ старшего мастера.

Таблица 1 - Перечень и состав измерительных каналов

ИК

Наименование ИК

Первичный пре образователь

Модуль

Контроллер

Давление рабочей жидкости на выходе контактных щек электрода 1

Датчик давления

Метран-55 ДМП 331 ДИ 0-2,5 МПа ПП 0,5% Рег.№ 18375-08

BMXAMI0810

ПП ±0,1%

Рег.№ 49662-12

Modicon M580

BME P58 2040

Рег.№ 67369-17

Давление рабочей жидкости на выходе контактных щек электрода 2

Датчик давления

Метран-55 ДМП 331 ДИ 0-2,5 МПа ПП 0,5% Рег.№ 18375-08

1	2	3	4	5
3	Давление рабочей жидкости на выходе контактных щек электрода 3	Датчик давления Метран-55 ДМП 331 ДИ 0-2,5 МПа ПП 0,5% Рег.№ 18375-08
4	Давление рабочей жидкости на входе в напорный коллектор	Датчик давления Метран-55 ДМП 331 ДИ 0-2,5 МПа ПП 0,5% Рег.№ 18375-08	BMXAMI0810 ПП ±0,1% Рег.№ 49662-12
5	Давление рабочей жидкости на выходе сливного коллектора	Датчик давления Метран-55 ДМП 331 ДИ 0-1 МПа ПП 0,5% Рег.№ 18375-08		Modicon M580 BME P58 2040 Рег.№ 67369-17
6	Температура рабочей жидкости на сливе в системе прижима электрода 1	Термометр сопротивления TR50 НСХ Pt100 КД B Рег. № 17622-98		Modicon M580 BME P58 2040 Рег.№ 67369-17
7	Температура рабочей жидкости на сливе в системе прижима электрода 2	Термометр сопротивления TR50 НСХ Pt100 КД B Рег. № 17622-98	BMXART0814 ПП ±0,2% Рег.№ 49662-12
8	Температура рабочей жидкости на сливе в системе прижима электрода 3	Термометр сопротивления TR50 НСХ Pt100 КД B Рег. № 17622-98

1	2	3	4	5
9	Температура рабочей жидкости в баке	Термометр сопротивления TR50 НСХ Pt100 КД B Рег. № 17622-98
10	Температура отходящих газов. Точка 1	Термопара ТХА-0495 тип К КД 2 Рег.№ 31930-07
11	Температура отходящих газов. Точка 2	Термопара ТХА-0495 тип К КД 2 Рег.№ 31930-07	BMXART0814 ПП ±0,2% Рег.№ 49662-12
12	Температура масла в трансформаторе	Термометр сопротивления ТС-1088 НСХ 100М КД B Рег.№ 58808-14
13	Давление в магистрали отжима верхнего кольца перепуска электрода 1	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08		Modicon M580 BME P58 2040 Рег.№ 67369-17
14	Давление в магистрали отжима нижнего кольца перепуска электрода 1	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08		Modicon M580 BME P58 2040 Рег.№ 67369-17
15	Давление в магистрали отжима верхнего кольца перепуска электрода 2	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08	BMXAMI0810 ПП ±0,1% Рег.№ 49662-12
16	Давление в магистрали отжима нижнего кольца перепуска электрода 2	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08
17	Давление в магистрали отжима верхнего кольца перепуска электрода 3	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08

1	2	3	4	5
18	Давление в магистрали отжима нижнего кольца перепуска электрода 3	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08
19	Падение силового давления	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08
20	Давление в цилиндрах маневра 1	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08
21	Давление в цилиндрах маневра 2	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08	BMXAMI0810 ПП ±0,1% Рег.№ 49662-12	Modicon M580 BME P58 2040 Рег.№ 67369-17
22	Давление в цилиндрах маневра 3	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08
23	Давление в магистрали электрода 1	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08
24	Давление в магистрали электрода 2	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08

1	2	3	4	5
25	Давление в магистрали электрода 3	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08
26	Температура рабочей жидкости в баке	Термопреобразователь с унифицированным выходным сигналом ТСМУ 3213 ДИ 0-100°С ПП 0,5% Рег.№ 73018-18
27	Давление в магистрали насоса 1	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08	BMXAMI0810 ПП ±0,1% Рег.№ 49662-12	Modicon M580 BME P58 2040 Рег.№ 67369-17
28	Давление в магистрали насоса 2	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08
29	Давление в магистрали насоса 3	Датчик давления Метран-55 ДМП 333 ДИ 0-25 МПа ПП 0,35% Рег.№ 18375-08
30	Температура воздуха на обдув электрода 1	Термометр сопротивления ТСП-0196 НСХ Pt100 КД B Рег.№ 40163-08
31	Температура воздуха между мантелем и электродом 1	Термопара ТХК-0292 тип L КД 2 Рег.№ 31930-07	BMXART0814 ПП ±0,2% Рег.№ 49662-12
32	Температура воздуха на обдув электрода 2	Термометр сопротивления ТСП-0196 НСХ Pt100 КД B Рег.№ 40163-08

1	2	3	4	5
33	Температура воздуха между мантелем и электродом 2	Термопара ТХК-0292 тип L КД 2 Рег.№ 31930-07
34	Температура воздуха на обдув электрода 3	Термометр сопротивления ТСП-0196 НСХ Pt100 КД B Рег.№ 40163-08	BMXART0814 ПП ±0,2% Рег.№ 49662-12
35	Температура воздуха между мантелем и электродом 3	Термопара ТХК-0292 тип L КД 2 Рег.№ 31930-07
36	Поток воздуха на выходе ВКУ электрода 1	Расходомер SCHMIDT SS 20.260 ДИ 0-10886 м³/ч ПП ±(0,05V+0,004Vmax)/Vmax% Рег.№ 67349-17		Modicon M580 BME P58 2040 Рег.№ 67369-17
37	Температура воздуха на входе ВКУ электрода 1	Расходомер SCHMIDT SS 20.260 ДИ 0-120°С ПА ±2°С Рег.№ 67349-17		Modicon M580 BME P58 2040 Рег.№ 67369-17
38	Поток воздуха на выходе ВКУ электрода 2	Расходомер SCHMIDT SS 20.260 ДИ 0-10886 м³/ч ПП ±(0,05V+0,004Vmax)/Vmax% Рег.№ 67349-17	BMXAMI0810 ПП ±0,1% Рег.№ 49662-12
39	Температура воздуха на входе ВКУ электрода 2	Расходомер SCHMIDT SS 20.260 ДИ 0-120°С ПА ±2°С Рег.№ 67349-17
40	Поток воздуха на выходе ВКУ электрода 3	Расходомер SCHMIDT SS 20.260 ДИ 0-10886 м³/ч ПП ±(0,05V+0,004Vmax)/Vmax% Рег.№ 67349-17

1	2	3	4	5
41	Температура воздуха на входе ВКУ электрода 3	Расходомер SCHMIDT SS 20.260 ДИ 0-10886 м³/ч ПА ±2°С Рег.№ 67349-17	BMXAMI0810 ПП ±0,1% Рег.№ 49662-12
42	Напряжение высокой стороны	Трансформатор напряжения заземляемый ЗНОЛП-ЭК КТ 0,5 коэфф. тр. 10000/^3/100/^3 рег.№ 68841-17
43	Ток высокой стороны фазы А	Трансформатор тока ТЛО-10 КТ 0,5 коэфф. тр. 2000/5 рег. № 25433-11	Sentron PAC4200 ПП ±0,2% Рег. № 46955-11	Modicon M580 BME P58 2040 Рег.№ 67369-17
44	Ток высокой стороны фазы В	Трансформатор тока ТЛО-10 КТ 0,5 коэфф. тр. 2000/5 рег. № 25433-11	Sentron PAC4200 ПП ±0,2% Рег. № 46955-11
45	Ток высокой стороны фазы С	Трансформатор тока ТЛО-10 КТ 0,5 коэфф. тр. 2000/5 рег. № 25433-11
Примечание: Обозначения в таблице 1: ДИ - диапазон измерений, КТ - класс точности, КД - класса допуска, ПП - погрешность приведенная, ПА- погрешность абсолютная

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения наносится на формуляр.

Программное обеспечение

В ИИС используется программное обеспечение разработанное АО «СКБ Сибэлекротерм» и устанавливаемое на аппаратные платформы Schneider Electric Modicon и Beckhoff. Программное обеспечение имеет уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний». Идентификационные признаки метрологически значимой части ПО приведены в таблице 2.

Таблица 2 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
1	2
Идентификационное наименование программного обеспечения	Modicon. Параметры масштабирования входных аналоговых сигналов (ParScal AI)
Номер версии (идентификационный номер) программного обеспечения	1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	f57dfc4f2a57eb915f87fe8f8a17fcc8
Идентификационное наименование программного обеспечения	Modicon. Обработка входных аналоговых сигналов (Make AI)
Номер версии (идентификационный номер) программного обеспечения	1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	b2fdaf7832b1638207253fd0ed6544e5
Идентификационное наименование программного обеспечения	Modicon. Блок масштабирования и контроля состояния входных аналоговых сигналов (dbfScalAI)
Номер версии (идентификационный номер) программного обеспечения	1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	3a34a07d71315908def270f6a2b9065e
Идентификационное наименование программного обеспечения	Modicon. Блок расчета температуры термопары типа XK(L)
Номер версии (идентификационный номер) программного обеспечения	1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	7157256141c3698e560641df1f44f2df
Идентификационное наименование программного обеспечения	Beckhoff. Модуль определения коэффициентов масштабирования (nst)
Номер версии (идентификационный номер) программного обеспечения	1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	de3ae59cacc5a1d6a92db620f808ad30
Идентификационное наименование программного обеспечения	Beckhoff. Модуль обработки мгновенных знчаений (prgFast)
Номер версии (идентификационный номер) программного обеспечения	1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	0353d0a721e567613a47b8a1259a4a44

Окончание таблицы 2

1	2
Идентификационное наименование программного обеспечения	Beckhoff. Модуль расчета действующих значений (prgMain)
Номер версии (идентификационный номер) программного обеспечения	1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	52c20dfd35f4e98e84eb6e99e51d72f0

Метрологические и технические характеристики

Таблица 3 - Основные метрологические и технические характеристики

Наименование характеристики	Значение
1	2
Максимальное количество измерительных каналов	45
Пределы допускаемой приведенной погрешности измерений избыточного давления для ИК № 1, 2, 3, 4, 5,	±0,6 %
Пределы допускаемой приведенной погрешности измерений избыточного давления для ИК № 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 27, 28, 29	±0,5 %
Пределы допускаемой абсолютной погрешности измерений температуры для ИК № 6, 7, 8, 9, 30, 32, 34	±(2,3+0,005Т)°С, где Т - измеренная температура
Пределы допускаемой абсолютной погрешности измерений температуры для ИК № 12	±5°С
Пределы допускаемой абсолютной погрешности измерений температуры для ИК № 26	±0,6°С
Пределы допускаемой абсолютной погрешности измерений температуры для ИК № 10, 11 в диапазоне измерений от -40 до +333°С в диапазоне измерений от +333 до +1300°С	±7,5°С ±(5+0,0075 Т)°С, где Т - измеренная температура
Пределы допускаемой абсолютной погрешности измерений температуры для ИК № 31, 33, 35 в диапазоне измерений от -40 до +360°С в диапазоне измерений от +360 до +800°С	±7°С ±(5,2+0,005 Т)°С, где Т - измеренная температура
Пределы допускаемой абсолютной погрешности измерений температуры для ИК № 39, 37, 41	±2,2°С

Окончание таблицы 3

1	2
Пределы допускаемой приведенной погрешности измерений скорости газа и массового расхода, приведённых к стандартным условиям для ИК № 36, 38, 40	±(0,05V+0,005Vmax)/Vmax где Vmax - верхний предел диапазона измерений, V - текущее значение
Пределы допускаемой относительной погрешности измерений переменного напряжения для ИК № 42	±1,5%,
Пределы допускаемой относительной погрешности измерений силы переменного тока для ИК № 43, 44, 45 5% относительно номинального тока 20% относительно номинального тока 100% относительно номинального тока	±5,5% ±1,8% ±0,7%
Рабочие условия эксплуатации: напряжение сети питания температура окружающего воздуха: - для ТТ и ТН - для модулей аналогового ввода - для сервера, АРМ и операторских панелей относительная влажность воздуха атмосферное давление	от 198 до 242 В от -40 до +40°С от 0 до +50°С от +15 до +25°С не более 90 % без конденсации влаги от 84 до 106,7 кПа

Знак утверждения типа

наносится на титульный лист формуляра СКБ.207.90.00.00.000.ФО «Система информационноизмерительная в составе АСУ ТП ферросплавной электропечи АО «КФ». Формуляр».

Комплектность средства измерений

Комплектность АСУ ТП приведена в таблице 6.

Таблица 6 - Комплектность АСУ ТП

Наименование	Обозначение	Количество, шт.
1	2	3
Система (процессорный модуль)	Modicon M580 BME P58 2040	1
Панель оператора	HMIG3U+HMIDT732	1
Модуль аналогового ввода	BMXAMI0810	8
Модуль аналогового ввода	BMXART0814	3
Модуль связи	BMENOS0300	1
Неуправляемый коммутатор Ethernet TCP/IP	TCSESU083FN0	1
Модуль последовательного канала	BMXNOM0200	1
Панель для установки модулей преобразования напряжения	SCMVAS-PB8D	1

Окончание таблицы 6

1	2	3
Устройство	Sentron PAC4200	1
Расходомер	SCHMIDT SS 20.260	3
Трансформатор напряжения	ЗНОЛП-ЭК	3
Трансформатор тока	ТЛО-10	3
Термометр сопротивления	TR50	4
Датчик давления	Метран-55 ДМП 331	5
Датчик давления	Метран-55 ДМП 333	16
Т ермопреобразователь	ТСМУ-3213	1
Термометр сопротивления	ТСП-0196	3
Термопара	ТХА-0495	2
Термопара	ТХК-0292	3
Термометр сопротивления	ТС-1088	1
Автоматизированное рабочее место	-	1
Методика поверки	МП-376^^и.310556-2021	1
Формуляр	СКБ.207.90.00.00.000.ФО	1

Сведения о методиках (методах) измерений

Методика измерений изложена в эксплуатационной документации АСУ ТП СКБ.207.90.00.00.000

Нормативные и технические документы, устанавливающие требования к системам информационно-измерительным в составе АСУ ТП ферросплавной электропечи АО «КФ»

ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения

СКБ.207.90.00.00.000 ТУ Системы информационно-измерительные в составе АСУ ТП ферросплавной электропечи АО «КФ». Технические условия

Изготовитель

Акционерное общество «Сибирское специальное конструкторское бюро электротермического оборудования» (АО «СКБ СИБЭЛЕКТРОТЕРМ»)

Адрес: Российская Федерация, 630088, г. Новосибирск, ул. Петухова, 51

ИНН 5403101730

Телефон: +7 (383) 342-12-74

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, Российская Федерация, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.

Лист № 1

Всего листов 3

Регистрационный № 84271-21

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Трансформаторы тока ТШЛ-20

Назначение средства измерений

Трансформаторы тока ТШЛ-20 и ТШЛ-20Б (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при их установке на заземленных частях закрытых распределительных устройств переменного тока частоты 50 Гц на номинальное напряжение 20 кВ.

Описание средства измерений

Трансформатор шинный с литой изоляцией на основе эпоксидной смолы. Первичной обмоткой трансформатора служит шина токопровода.

Трансформатор состоит из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток.

В изоляционный блок трансформатора залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.

Трансформатор тока ТШЛ-20Б отличается от ТШЛ-20 отсутствием корпуса.

Общий вид трансформаторов и место пломбирования представлены на рисунках 1 и 2.

Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.

Рисунок 1 - Трансформаторы тока ТШЛ-20 в корпусе.

Рисунок 2 - Трансформатор ТШЛ-20 без корпуса (ТШЛ-20Б)

Программное обеспечение

Отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики изложены в табл. 1.

Таблица 1

Наименование параметра	Значение
Модификации трансформаторов	ТШЛ-20	ТШЛ-20Б
Номинальное напряжение, кВ	20
Наибольшее рабочее напряжение, кВ	24
Количество вторичных обмоток, шт.	2
Номинальная частота, Гц	50 и 60
Номинальный первичный ток, А	6000, 8000
Номинальный вторичный ток, А	5
Номинальная вторичная нагрузка, В^А	30
Номинальный класс точности:
- для обмоток измерения	0,2; 0,2S
- для обмоток измерения и защиты	0,2S/10P; 0,2/10P	; 0,2S/5P; 0,2/5P
- для защиты	10P/10P; 5P/5P
Масса, кг, не более	140±14	110±11
Габариты, мм, не более - Диаметр	760	640
- Высота	796	695
- Ширина	350	350

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Лист № 3 Всего листов 3 Комплектность средства измерений

Таблица 2

Наименование

Обозначение

Количество

Трансформатор тока (заводские номера:

1,174,934,939,1729,1745,2364,2597)

ТШЛ-20

8 шт.

Трансформатор тока (заводские номера: 2,41,42,2842,4493)

ТШЛ-20Б

5 шт.

Сведения о методах (методиках) измерений

Отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШЛ-20

ГОСТ 8.550-86 «Государственный специальный эталон и государственная пове- рочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

ТУ 3414-004-00213606-2007 «Трансформаторы тока ТШЛ-20. Технические условия».

Изготовитель

ОАО ВО «Электроаппарат».

Адрес: 199106, г. Санкт-Петербург, В.О., 24 линия, д. 3 - 7.

Тел.: (812) 328-83-66, факс: (812) 322-19-14.

E-mail: box@ea.spb.ru.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77

Факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3067

28 декабря 2021 г.

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

f--------------------------------\

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

5990 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 3067 от 28.12.2021

Текст приказа Росстандарта № 3067 от 28.12.2021

Назначение средства измерений

Описание средства измерений

Программное обеспечение
