УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» июня 2025 г. № 1154

Регистрационный № 94640-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра СК4 НОВО АСП-100

Анализаторы спектра СК4 НОВО АСП-100 (далее - анализаторы) предназначены для частот от 0,1 до

перестраиваемого супергетеродинного приемника, основан на предварительной фильтрации и усилении входного сигнала, его переносе на промежуточную частоту (далее - ПЧ), фильтрации на ПЧ, детектировании, аналого-цифровом преобразовании, цифровой сигнальной обработке и последующем отображении амплитуд спектральных компонент в зависимости от частоты в виде спектра сигналов.

Конструктивно анализатор выполнен в виде моноблока в металлическом корпусе. На корпусе анализатора расположены:

- низкочастотный вход «LF1» для подачи сигнала на анализатор;

- низкочастотный вход «LF2» для подачи сигнала на анализатор;

- выход «НР» для подключения головных телефонов;

- вход «REF IN» для подачи сигнала внешней синхронизации 10 МГц;

- выход «ULF OUT» сигнала низкочастотного генератора 100 Гц - 20 кГц;

• - USB-порт «USB» для подключения к порту USB 3.0 управляющего компьютера;

• - порт Ethernet «ЕТН» (не используется);

• - вход «12 VDC» для подачи питания постоянного тока +12 В.

Управление анализатором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным входам анализатора. На экран ПК выводится отображение спектра сигнала в реальном масштабе времени.

Системные требования к ПК:

• - процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше, 2 ядра и выше, 1,8 ГГц и выше;

• - 4 Гб и более оперативной памяти;

• - 500 Мб свободного места на жестком диске;

• - операционная система Windows 10;

• - наличие свободного порта USB 3.0.

Общий вид анализатора, места нанесения знака утверждения типа, знака поверки и заводского номера и места пломбировки от несанкционированного доступа приведены на рисунке 1. Вид передней и задней панелей анализатора приведен на рисунках 2 и 3.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус анализатор.

Место нанесения

знака поверки

Мест пломбировки от несанкционированного доступа

Место нанесения

заводского номера

Рисунок 1 - Общий вид анализатора

Место нанесения знака утверждения типа

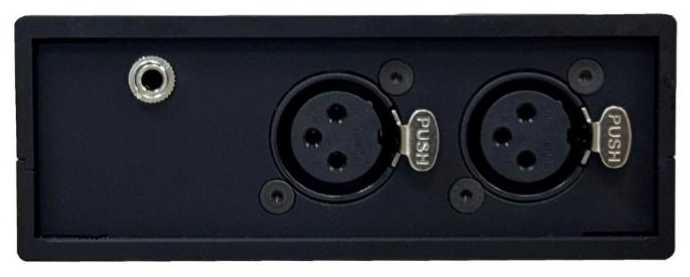

Рисунок 2 - Вид передней панели анализатора

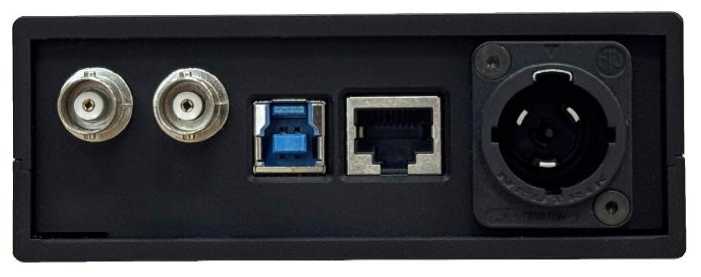

Рисунок 3 - Вид задней панели анализатора

Анализаторы работают под управлением внешнего ПК, на котором устанавливается программное обеспечение (далее - ПО) «НОВО АСП-100».

Метрологически значимая часть ПО установлена в анализаторе. Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические

П Продолжение таблицы 3

наносится офсетным способом (или в виде голографической наклейки) на верхнюю панель корпуса анализатора и типографическим способом на титульный лист паспорта.

Таблица 4 - Комплектность анализатора

приведены разделе 2 «Использование по назначению» документа НДАЕ.411168.014РЭ «Анализаторы спектра СК4 НОВО АСП-100. Руководство по эксплуатации».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 2^10⁹ Гц»;

Технические условия. «НДАЕ.411168.014ТУ Анализатор спектра СК4 НОВО АСП-100».

Общество с ограниченной ответственностью «НОВО» (ООО «НОВО»)

ИНН 5029196725

Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319

Телефон (факс): +7 (495) 135-80-12

Е-mail: novo@novocom.ru

Общество с ограниченной ответственностью «НОВО» (ООО «НОВО») ИНН 5029196725

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319 Телефон (факс): +7 (495) 135-80-12

Е-mail: novo@novocom.ru

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон (факс): +7 (495) 583-99-23

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.
