№19 от 10.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30877
О внесении изменений в описание типа на весы крановые электронные КВ
Y.
?'•
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
• Яйваря:2018 г..
19
Москва
\ < О внесении изменений в описание типа на весы крановые электронные КВ
Во исполнение Административного регламента по предоставлению Федеральным агенте^ по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа •. средств измерений, утверждённого приказом Министерства промышленности Н и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) ■ (далее — Административный регламент) и в связи с обращением ООО «Трабис» от 30 октября 2017 г. № 190 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на весы крановые электронные КВ, ;<Мзарегистрированные в Федеральном информационном фонде по обеспечению
единства измерений, с сохранением регистрационного номера 57192-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р .Лазаренко), ФГУП «ВНИИМС» ? (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию й метрологии. . \ .
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат O0E1036ECDC011E780DAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
I •••• • ■ -..... '......•..... J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «10» января 2018 г. №19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы крановые электронные КВ
Назначение средства измеренийВесы крановые электронные КВ (далее - весы) предназначены для статического измерения массы грузов, транспортируемых на крюке подъёмных устройств.
Описание средства измеренийПринцип действия весов крановых электронных КВ основан на преобразовании деформаций упругих элементов весоизмерительных датчиков (далее - датчики), возникающих под действием силы тяжести взвешиваемого объекта в аналоговый электрический сигнал, изменяющийся пропорционально массе материала. Сигналы с датчиков преобразуются в цифровые при помощи индикатора или прибора весоизмерительного (далее - приборы) и результаты взвешивания в единицах массы отображаются на экране прибора. Функции весов включают возможность передачи информации на внешние электронные устройства по интерфейсам RS-232, RS-485, в том числе путем беспроводной передачи данных.
Весы крановые электронные КВ состоят из грузоприёмного устройства (крюка подъёмного устройства), датчика и прибора в металлическом корпусе. Весы комплектуются проводным или беспроводным пультом управления.
В составе весов применяются датчики весоизмерительные тензорезисторные типа С моделей С2 и С2Н (производство ф. «Тензо-М», РФ, per. № 53636-13) и приборы типа CI модели CI-6000A (производство «СAS Corporation», Р. Корея, per. № 50968-12) и типа КСК модели КСК22 (производство ООО «Вектор-ПМ» и ООО «Трабис», per. № 68544-17).
Структура условного обозначения весов:
КВ-Х
___________________________ максимальная нагрузка, кг
-------------------------- обозначение весов

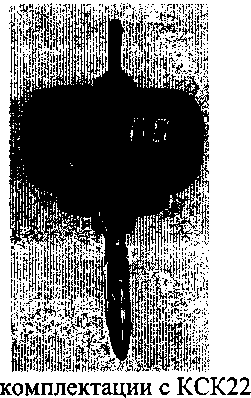

Общий вид весов крановых электронных КВ представлен на рисунке 1.
в комплектации с CI-6000A
Рисунок 1 - Общий вид весов КВ
Программное обеспечениеПрограммное обеспечение (далее - ПО) приборов CI-6000A и КСК22 является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который доступен для просмотра во встроенном меню («Калибровка») для CI-6000A и по запросу из меню прибора для КСК22.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю входа в режим юстировки, на передней панели корпуса CI-6000A и посредством пароля для КСК22.
Схема пломбировки представлена на рисунке 2.
Место установки пломбы
Рисунок 2 - Схема пломбировки CI-6000A
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CI-6000 series firmware |
КСК22 |
|
Номер версии (идентификационный номер) ПО |
1.01,1.02,1.03 |
1.01,1.02,1.03 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен | |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиКласс точности весов по ГОСТ OIML R 76-1-2011...........................................III (средний)
Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой абсолютной погрешности, число поверочных интервалов (п) для весов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Обозначение модификации |
Мах, кг |
Min, кг |
e=d, кг |
п |
Интервалы взвешивания, кг |
Пределы допускаемой абсолютной погрешности при первичной поверке, кг |
|
КВ-100 |
100 |
1 |
0,05 |
2000 |
от 1 до 25 включ. св. 25 до 100 включ. |
±0,025 ±0,050 |
|
КВ-200 |
200 |
2 |
0,1 |
2000 |
от 2 до 50 включ. св. 50 до 200 включ. |
±0,050 ±0,100 |
|
КВ-300 |
300 |
2 |
0,1 |
3000 |
от 2 до 50 включ. св. 50 до 200 включ. св. 200 до 300 включ. |
±0,050 ±0,100 ±0,150 |
|
Обозначение модификации |
Мах, кг |
Min, кг |
e=d, кг |
п |
Интервалы взвешивания, кг |
Пределы допускаемой абсолютной погрешности при первичной поверке, кг |
|
КВ-500 |
500 |
4 |
0,2 |
2500 |
от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 500 включ. |
±0,100 ±0,200 ±0,300 |
|
КВ-1000 |
1000 |
10 |
0,5 |
2000 |
от 10 до 250 включ. св. 250 до 1000 включ. |
±0,250 ±0,500 |
|
КВ-2000 |
2000 |
20 |
1 |
2000 |
от 20 до 500 включ. св. 500 до 2000 включ. |
±0,500 ±1,000 |
|
КВ-3000 |
3000 |
20 |
1 |
3000 |
от 20 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3000 включ. |
±0,500 ±1,000 ±1,500 |
|
КВ-5000 |
5000 |
40 |
2 |
2500 |
от 40 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 5000 включ. |
±1,000 ±2,000 ±3,000 |
|
КВ-10000 |
10000 |
100 |
5 |
2000 |
от 100 до 2500 включ. св. 2500 до 10000 включ. |
±2,500 ±5,000 |
|
КВ-15000 |
15000 |
100 |
5 |
3000 |
от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ. |
±2,500 ±5,000 ±7,500 |
|
КВ-20000 |
20000 |
200 |
10 |
2000 |
от 200 до 5000 включ. св. 5000 до 20000 включ. |
±5,000 ±10,000 |
|
КВ-30000 |
30000 |
200 |
10 |
3000 |
от 200 до 5000 включ. св. 5000 до 20000 включ св. 20000 до 30000 включ. |
±5,000 ±10,000 ±15,000 |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых абсолютных погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль......................±0,25 е
Диапазон устройства выборки массы тары...........................................от 0 до 50% Мах
Таблица 3 - Технические характеристики
|
Наименование |
Значение |
|
Электрическое питание весов от аккумуляторной батареи напряжением постоянного тока, В |
6 |
|
Потребляемая мощность, В А, не более |
50 |
|
Предельные значения температуры, °C |
от минус 10 до +40 |
|
Вероятность безотказной работы за 2000 ч |
0,92 |
|
Средний срок службы, лет |
10 |
Таблица 4 - Габаритные размеры и масса весов
|
Обозначение модификаций |
Габаритные размеры весов (длинахширинахвысота), м, не более |
Масса весов, кг, не более |
|
КВ-100 |
0,450x0,300x0,550 |
10 |
|
КВ-200 |
0,450x0,300x0,550 |
10 |
|
КВ-300 |
0,450x0,300x0,550 |
10 |
|
Обозначение модификаций |
Габаритные размеры весов (длинахширинахвысота), м, не более |
Масса весов, кг, не более |
|
КВ-500 |
0,450x0,300x0,550 |
10 |
|
КВ-1000 |
0,450x0,300x0,550 |
45 |
|
КВ-2000 |
0,450x0,300x0,550 |
45 |
|
КВ-3000 |
0,450x0,300x0,550 |
45 |
|
КВ-5000 |
0,450x0,300x0,700 |
55 |
|
КВ-10000 |
0,450x0,300x0,850 |
75 |
|
КВ-15000 |
0,450x0,300x1,000 |
95 |
|
КВ-20000 |
0,450x0,350x1,050 |
95 |
|
КВ-30000 |
0,500x0,350x1,300 |
105 |
наносится на титульный лист Руководства по эксплуатации Т427423-002РЭ в левой верхней части типографическим способом и на маркировочную табличку, расположенную на корпусе весов, фотохимическим способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы крановые электронные КВ в сборе |
КВ-Х |
1 шт. |
|
Крюк, кольцо (по дополнительному заказу) |
1 комплект | |
|
Пульт управления |
1 ПГГ. | |
|
Зарядное устройство |
1 шт. | |
|
Руководство по эксплуатации весов |
Т427427-002РЭ |
1 экз. |
|
Паспорт |
Т427427-002ПС |
1 экз. |
|
Руководство по эксплуатации на прибор |
- |
1 экз. |
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», Приложение ДА.
Основные средства поверки: рабочий эталон 4-го разряда - гири классов точности Mi и Mi-г по ГОСТ OIML R 111-1-2009 «Гири классов Ei, Ег, Fi, F2, Mi, М1-2, М2, М2-3, М3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам крановым электронным КВГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2015 «Государственная поверочная схема для средств измерения массы»
ИзготовительОбщество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»)
ИНН 5917597940
Адрес: 614038, г. Пермь, ул. Академика Веденеева, 80а
Тел.: (800) 100-24-89
E-mail: mail@vektorpm.ru
ЗаявительОбщество с ограниченной ответственностью «Трабис» (ООО «Трабис»)
ИНН 59033091449
Адрес: 614094, г.Пермь, ул. Челюскинцев, д.8а, офис 15
Тел./факс: (342) 211-42-98
E-mail: trabis@yandex.ru
Испытательный центрФедеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: Россия, 630004, г.Новосибирск, проспект Димитрова, 4
Тел.: (383) 210-08-14, факс (383)210-13-60
E-mail: director@sniim.ru
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310556 от 14.01.2015 г.
