ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, выпущенные после 4 июня 2024 г.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »             2025 г. №

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Регистрационный № 56383-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроволновые Левелтач М (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих сред с последующим преобразованием измеренной величины в выходной токовый и (или) цифровой сигнал.

Принцип действия основан на методе импульсной рефлектометрии с временным разрешением. Электромагнитные импульсы передаются по волноводу, погруженному в измеряемую среду. При достижении импульсом поверхности жидкости, имеющей более высокую диэлектрическую проницаемость, чем у воздуха (£r=1), излученный сигнал отражается от поверхности вещества и возвращается по волноводу в приемник уровнемера.

Уровнемер измеряет время задержки отраженных импульсов относительно излученных и вычисляет уровень. Измеренные данные передаются в систему верхнего уровня в виде сигнала силы постоянного тока от 4 до 20 мА с коммуникацией по протоколу HART.

Уровнемеры состоят из:

• - корпуса, в котором расположен электронный блок с дисплеем (без дисплея);

• - присоединительного штуцера (фланца);

• - волновода, который может быть стержневым, двойным стержневым, тросовым, двойным тросовым, коаксиальным. Для защиты от агрессивных сред возможно нанесение защитных покрытий на волновод.

Уровнемеры выпускаются в следующих модификациях:

• - общепромышленный (без взрывозащиты);

• - взрывозащищенный с видом взрывозащиты: «взрывонепроницаемая оболочка», или «взрывонепроницаемая оболочка и искробезопасная электрическая цепь».

Заводской номер в виде цифрового кода уровнемера наносится любым технологическим способом на паспортную табличку уровнемера, в соответствии с рисунками 1 и 2.

Общий вид уровнемеров микроволновых Левелтач М представлен на рисунке 1.

Защита от вскрытия электронного блока уровнемера обеспечивается путем наклеивания разрушающейся наклейки завода-изготовителя на место стыка крышки, закрывающей доступ к платам и корпусом, в котором они расположены. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения наклейки завода-изготовителя представлены на рисунке 2.

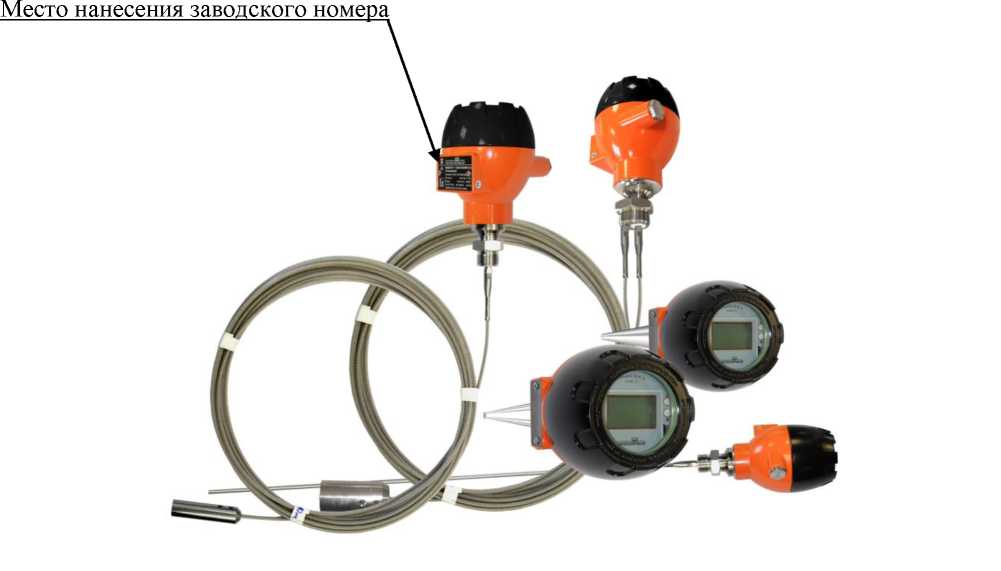

Рисунок 1 - Общий вид уровнемеров микроволновых Левелтач М

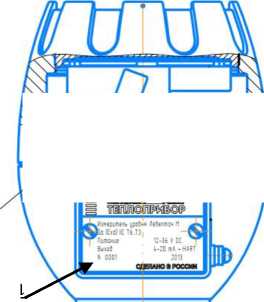

Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения паспортной таблички с указанием места нанесения заводского номера

В уровнемерах обеспечивается возможность идентификации программного обеспечения (ПО) на дисплее уровнемера в момент подключения питания.

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемым во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (производится самодиагностика без отображения контрольной суммы на дисплее).

Защита внутреннего программного обеспечения от изменения обеспечивается на этапе программирования микропроцессора: после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы.

Калибровочные коэффициенты, обеспечивающие метрологические характеристики уровнемера, хранятся в перепрограммируемой памяти микросхемы, защищённой от несанкционированного изменения программно - вход в режим калибровки защищен паролем. Несанкционированное изменение настроек уровнемера защищено паролем.

Программа верхнего уровня «EView2», работающая в комплекте с уровнемером, предназначена для проверки работоспособности прибора при соединении с компьютером по HART-модему и может показывать и/или изменять настройки для работы с конкретным резервуаром: время/ дату/ год и т.п. и показывать результаты измерений. ПО верхнего уровня не производит изменений или математической обработки и коррекции результатов измерений, произведенных уровнемером.

Идентификационные данные прибора приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по P 50.2.077-2014.

Таблица 2 -

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносят на маркировочную табличку уровнемера методом лазерной гравировки и на титульный лист эксплуатационной документации типографским методом.

Таблица 5 - Комплектность

приведены в пункте «Конструкция и работа уровнемера» руководства по эксплуатации 2.834.002 РЭ.

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 4214-081-00226253-2013 «Уровнемеры микроволновые Левелтач М и уровнемеры магнитострикционные Левелтач F. Технические условия».

Федеральное бюджетное учреждение «Научно-исследовательский метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес места осуществления деятельности: 119361, вн. тер. г. м. о. Очаково-Матвеевское, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00 E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
