Приказ Росстандарта №3208 от 19.12.2022

№3208 от 19.12.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 393409
ПРИКАЗ_Об утверждении типов средств измерений (16)
Приказы по основной деятельности по агентству Вн. Приказ № 3208 от 19.12.2022

2022 год
месяц December

19460 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3208 Сведения

об утвержденных типах средств измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал менаду поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

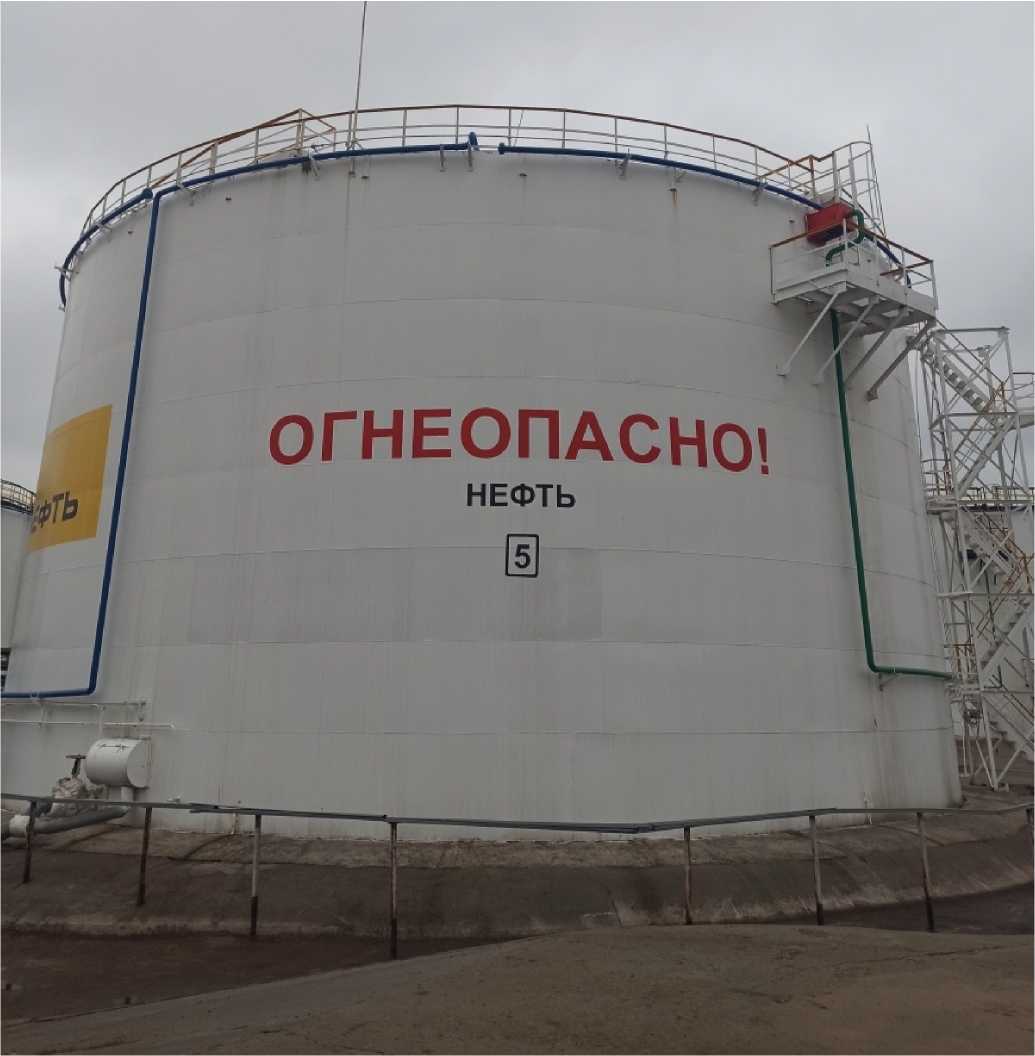

Резервуары стальные вертикальные цилиндрические

РВС-

5000

87695-22

3, 5

Трест "Тю-меннефте газ-монтаж", г. Тюмень (изготовлены в 1972 г.)

Трест "Тю-меннефте газ-монтаж", г. Тюмень

ОС

гост

8.570-2000

5 лет

Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО"), г. Нижневартовск

ФБУ "Тюменский ЦСМ", г. Тюмень

10.06.2022

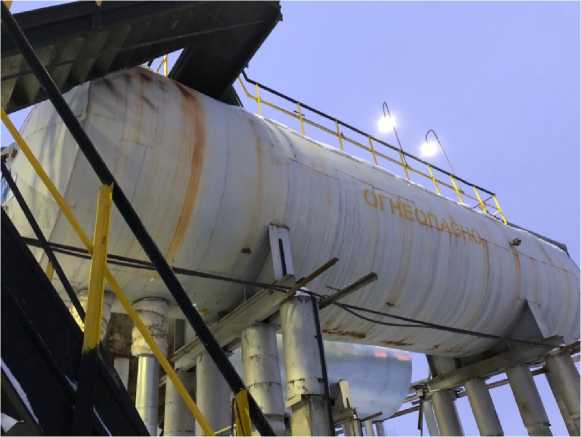

Резервуары стальные горизонтальные цилиндрические

РГС-80

87696-22

36834, 36742

Акционерное общество "Са-лаватнефте-маш" (АО "Салаватнеф-темаш"), Республика Башкортостан, г. Салават

ОС

гост

8.346-2000

5 лет

Общество с ограниченной ответственностью "Нижневартовское нефтеперерабатывающее объединение" (ООО "ННПО"),

ФБУ "Тюменский ЦСМ", г. Тюмень

04.07.2022

г. Нижневартовск

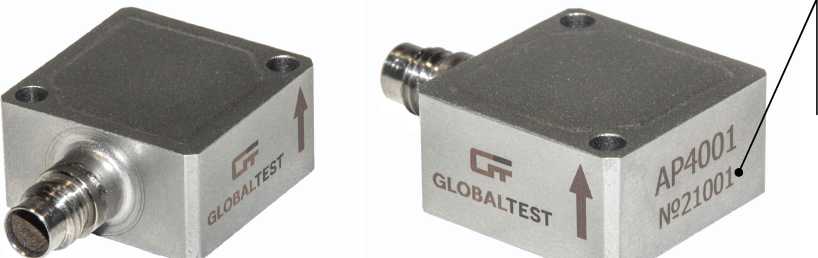

Акселерометры

АР40ХХ

87697-22

Мод. АР4000 зав. №№22117, 22128; мод. АР4001 зав.

№№22114, 22125; мод. АР4002 зав.

№№22105,22123; мод. АР4003 зав.

№№22120, 22172

Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров

ос

МП

А3009.0445

-2022

3 года

Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров

ФГУП "РФЯЦ-ВНИИЭФ", Нижегородская обл., г. Саров

22.07.2022

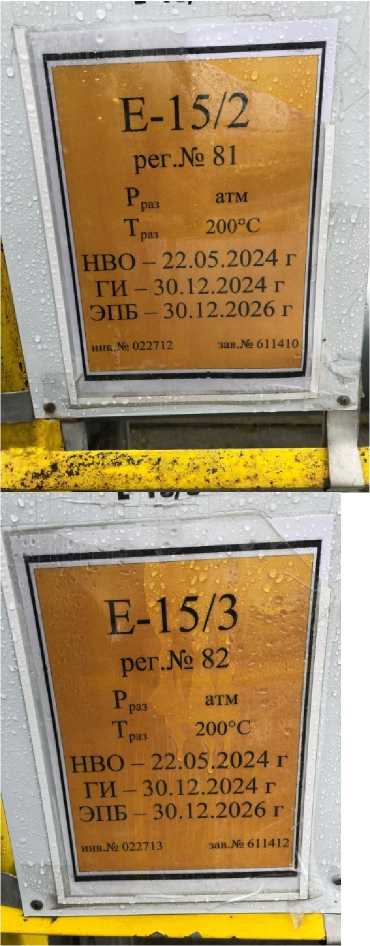

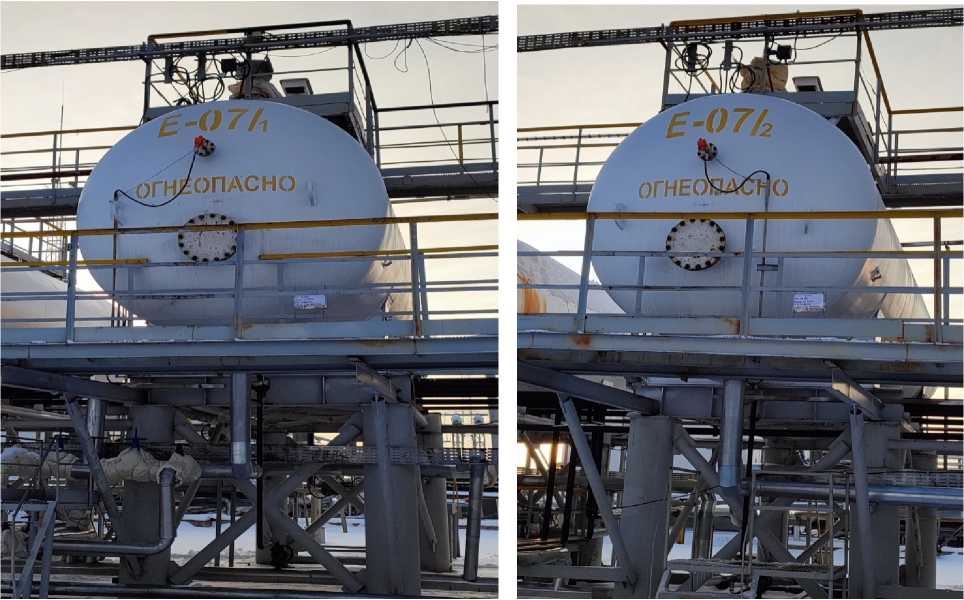

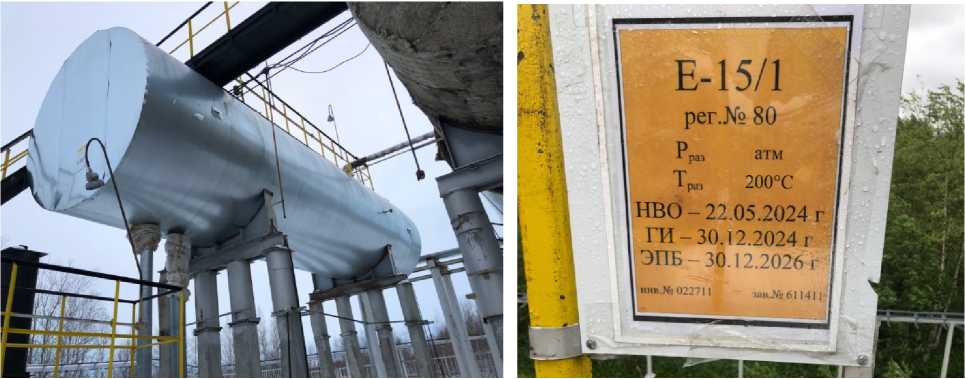

Резервуары стальные горизонтальные цилиндрические

РГС-80

87698-22

611410,611411,

611412

Черновицкий машиностроительный завод, Украина (изготовлены в 1986 г.)

Черновицкий машиностроительный завод, Украина

ОС

ГОСТ

8.346-2000

5 лет

ФБУ "Тюменский ЦСМ", г. Тюмень

04.07.2022

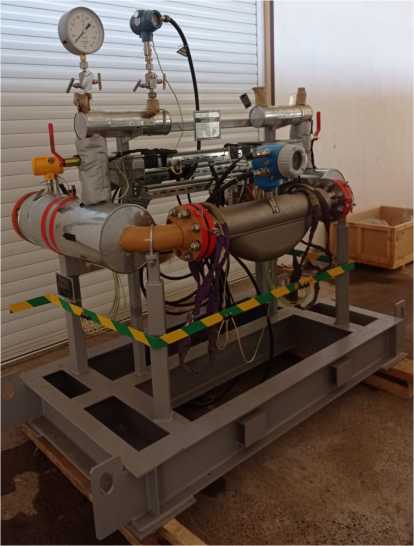

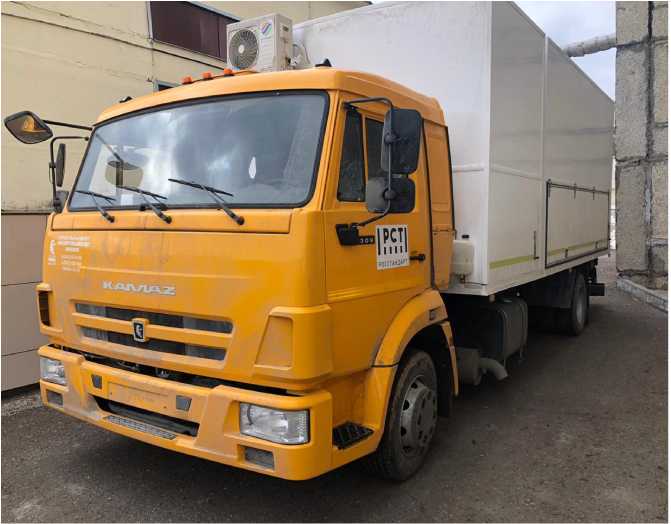

Установка поверочная массовая передвижная

Обозначение отсутствует

87699-22

618

Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазин-жиниринг" (ООО "НПП "Нефтегазин-жиниринг"), г. Уфа

ОС

МП 1424-

1-2021

1 год

ВНИИР - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Казань

19.08.2022

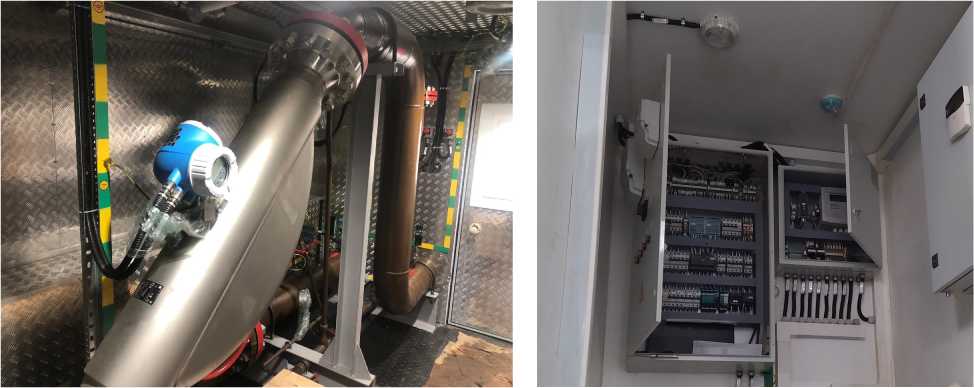

Установка поверочная эталонная передвижная расходомер-

"УэпрТ-ЭК"

87700-22

21001

Общество с ограниченной ответственностью Научно-производ-

ОС

МП 1429-

1-2021

1 год

Общество с ограниченной ответственностью Научно-производ-

ВНИИР - филиал ФГУП "ВНИИМ им.Д.И.Менде леева",

22.08.2022

ная

ственное предприятие "Томская электронная компания" (ООО НИИ "ТЭК"), г. Томск

ственное предприятие "Томская электронная компания" (ООО НПП "ТЭК"), г. Томск

г. Казань

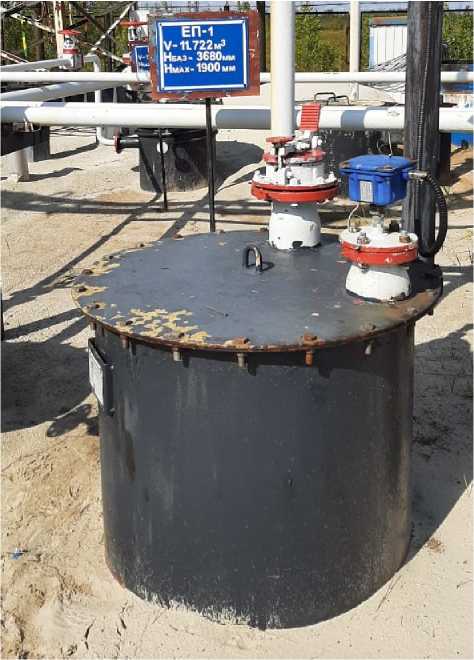

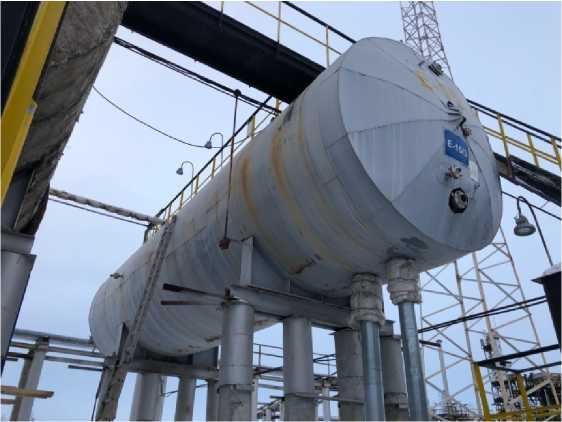

Резервуар стальной горизонтальный цилиндрический

РГС-

12,5

87701-22

ЕП-1

Публичное акционерное общество "Славнефть -Мегионнефте-газ" (ПАО "СН-МНГ"), Ханты-Мансийский автономный округ-Югра, г. Мегион

ОС

гост

8.346-2000

5 лет

ФБУ "Тюменский ЦСМ", г. Тюмень

09.09.2022

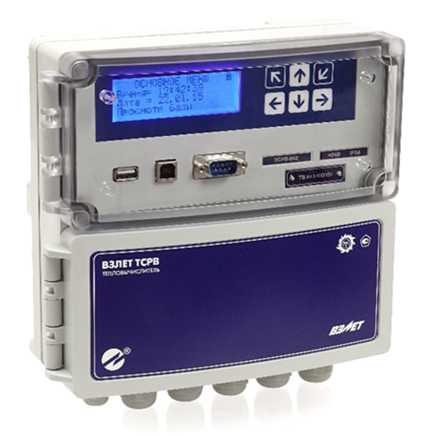

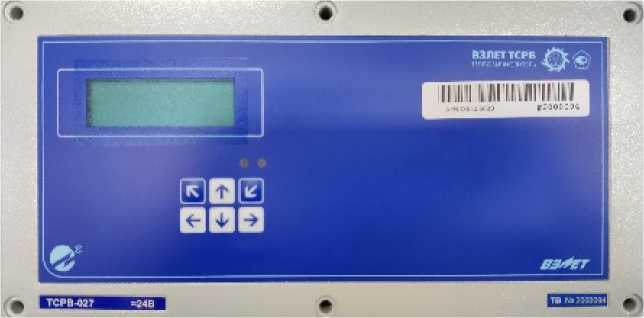

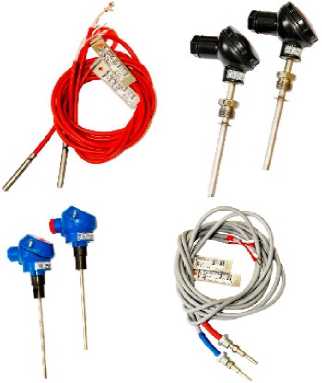

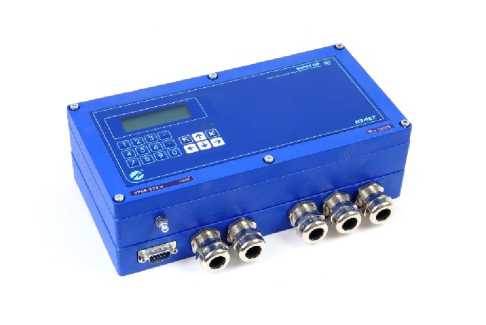

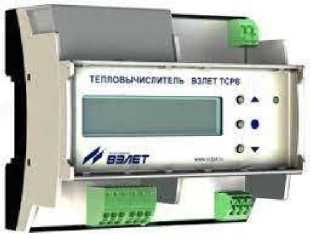

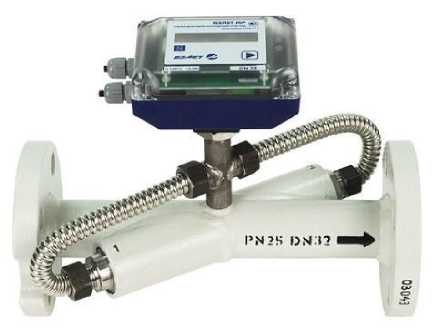

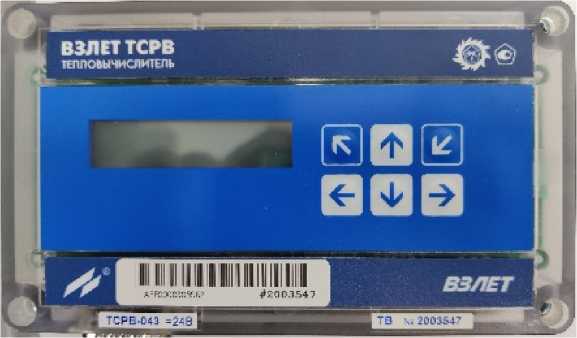

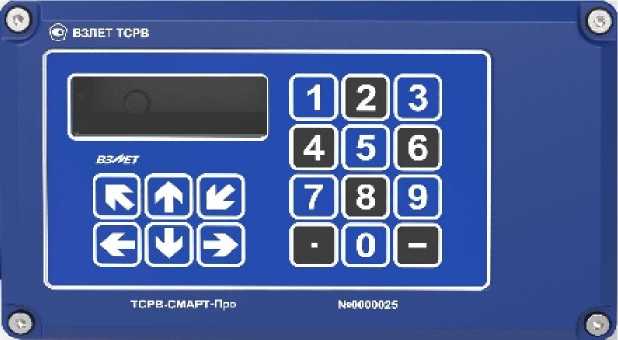

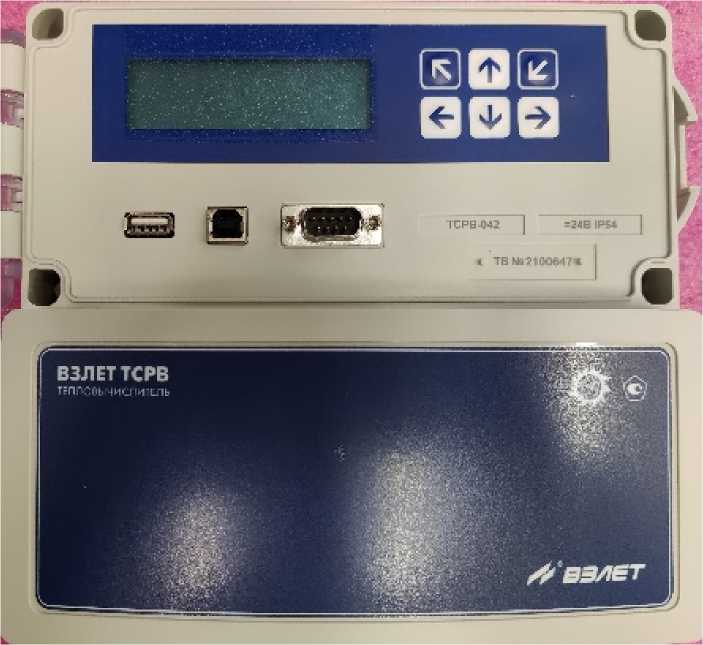

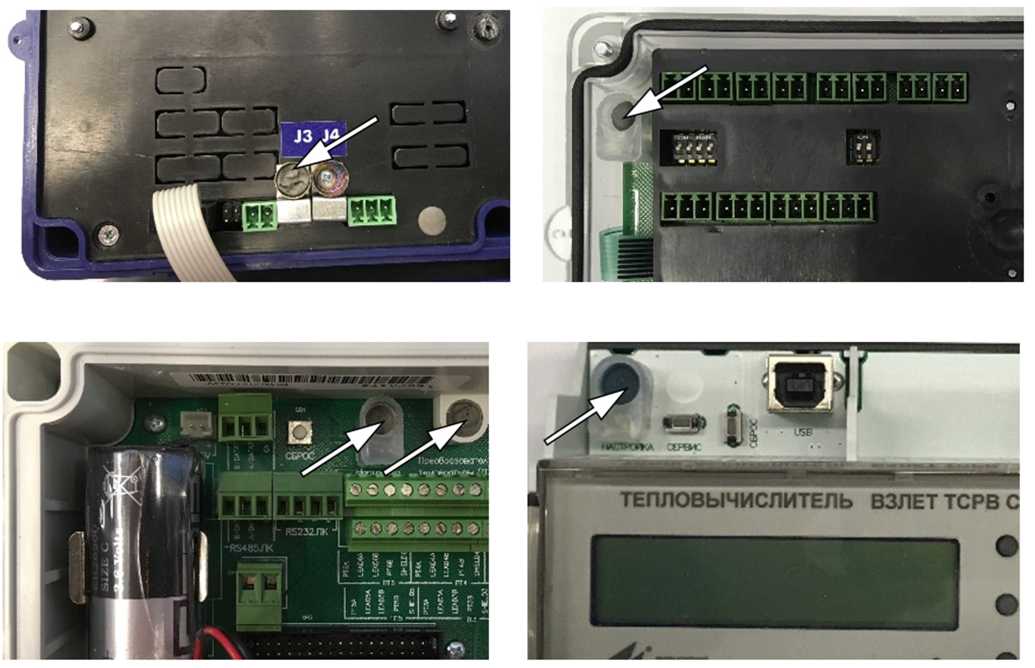

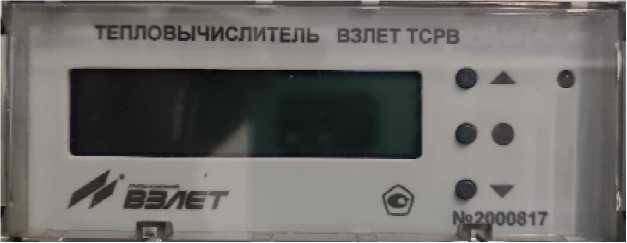

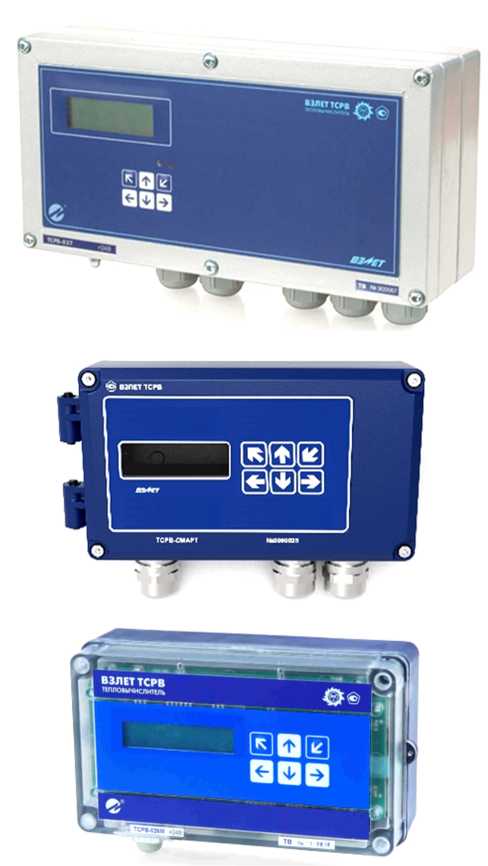

Теплосчет-чики-регистрато-ры

ВЗЛЕТ TCP

87702-22

2200143,2100810

Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург

Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург

ОС

МП 2550-0395-2022

4 года

Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург

ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Санкт-Петербург

04.10.2022

Счётчики жидкости

"Топаз-

291"

87703-22

"Топаз-291 Ш-25-1,6-0,55-60-0,25-24-485-И" - зав. №214117002; "То-паз-291 Ш-40-0,6-0,55-60-0,25-24-485-И" - зав. №

Общество с ограниченной ответственностью "Топаз-сервис" (ООО "Топаз-сервис"),

ОС

МЦКЛ.ОЗЗ

1.МП

5 лет

Общество с ограниченной ответственностью "Топаз-сервис" (ООО "Топаз-сервис"),

ЗАО КИП "МЦЭ", г. Москва

16.09.2022

210000003; "Топаз-291 Ш-25-1,6-0,55-60-0,25-24-1МР-И" -зав. №214117001

Ростовская обл., г. Волгодонск

10.

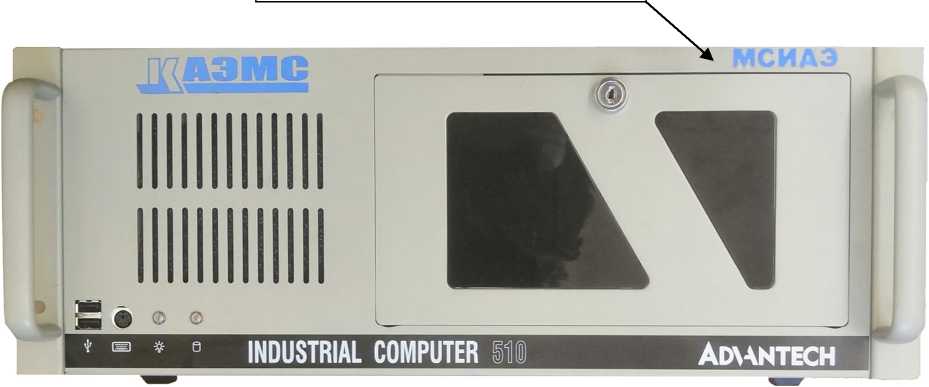

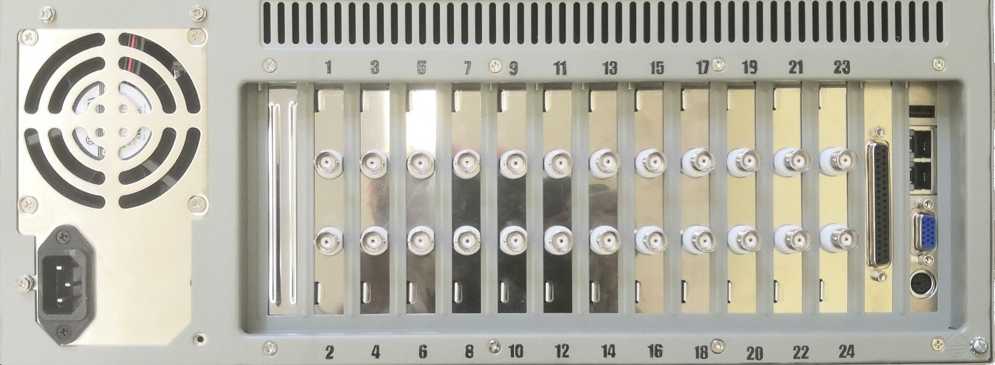

Модуль сбора и измерений

МСИАЭ

87704-22

0311622

Федеральное государственное унитарное предприятие "Крыловский государственный научный центр" (ФГУП "Крыловский государственный научный центр"), г. Санкт-Петербург

ос

ИБНШ.411

734.001

МП

2 года

ФБУ "Тест-С,-Петербург", г. Санкт-Петербург

01.09.2022

11.

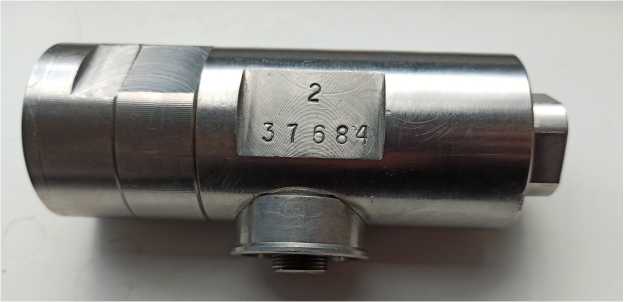

Преобразователь переменного давления пьезоэлектрический

ППД-2

87705-22

37684

Федеральное казенное предприятие "Национальное испытательное объединение "Государственные бое-припасные испытательные полигоны России" (ФКП "НИО "ГБИП России"), Московская обл., г. Красноармейск

Федеральное казенное предприятие "Национальное испытательное объединение "Г осудар-ственные бое-припасные испытательные полигоны России" (ФКП "НИО "ГБИП России"), Московская обл., г. Красноармейск

ОС

МП 2520-

120-2022

1 год

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

24.10.2022

12.

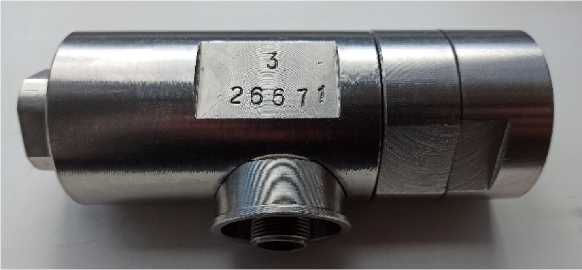

Преобразователь переменного давления пьезо-электриче-

ППД-3

87706-22

26671

Федеральное казенное предприятие "Национальное испыта-

ОС

2520-119-2022 МП

1 год

Федеральное казенное предприятие "Национальное испытательное

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

24.10.2022

ский

тельное объединение "Государственные бое-припасные испытательные полигоны России" (ФКП "НИО "ГБИП России"), Московская обл., г. Красноармейск

тельное объединение "Г осудар-ственные бое-припасные испытательные полигоны России" (ФКП "НИО "ГБИП России"), Московская обл., г. Красноармейск

объединение "Государственные бое-припасные испытательные полигоны России" (ФКП "НИО "ГБИП России"), Московская обл., г. Красноармейск

13.

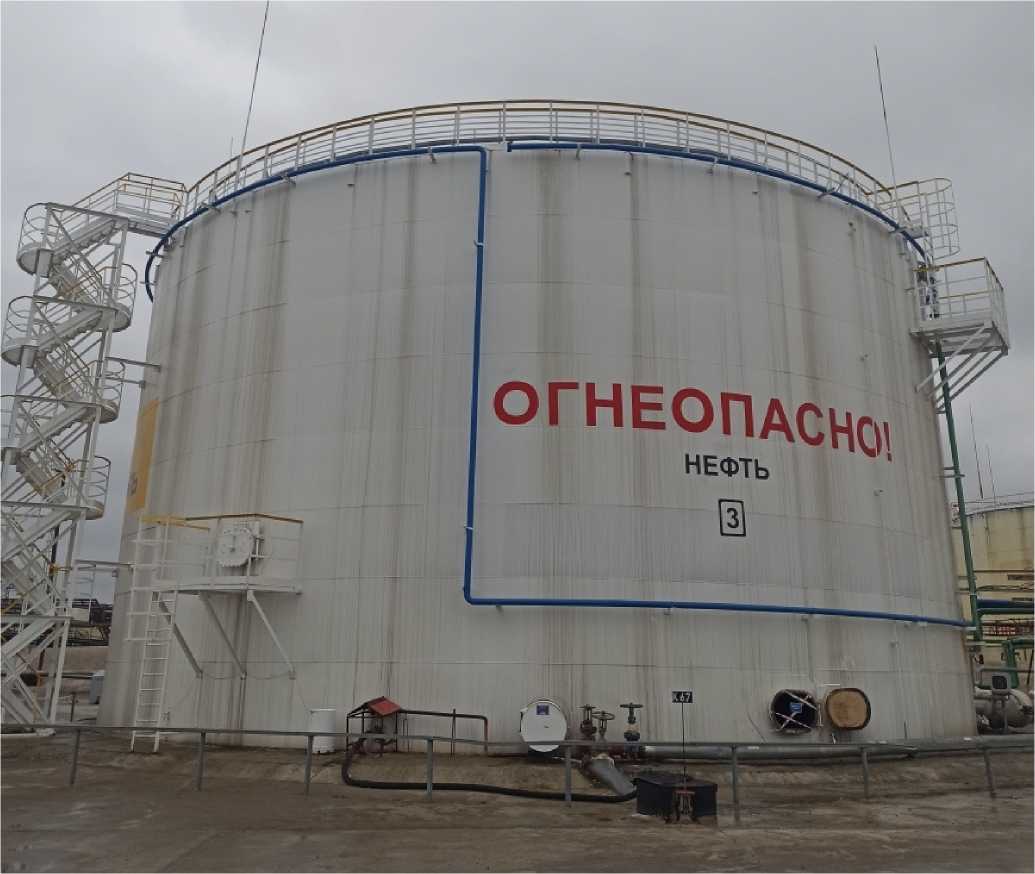

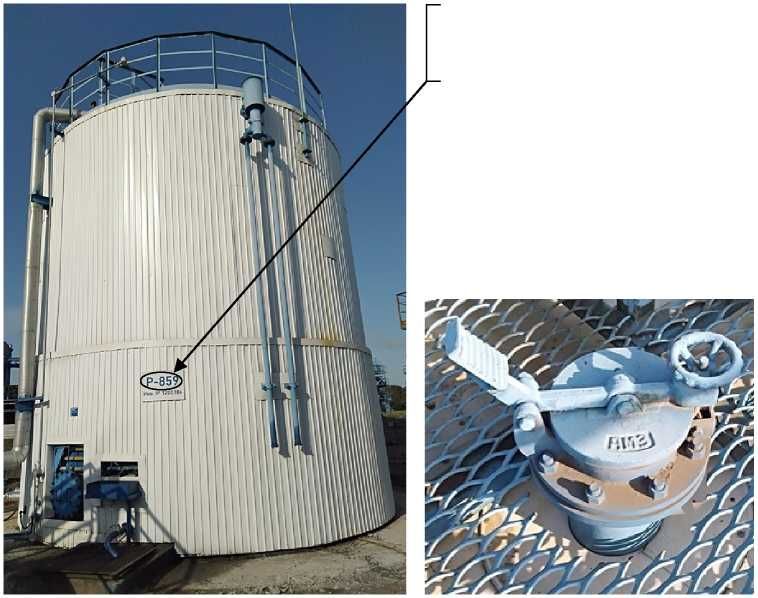

Резервуар стальной вертикальный цилиндрический

РВС-200

87707-22

Р-859

Общество с ограниченной ответственностью "Газпромнефть -смазочные материалы" (ООО "Газ-промнефть-СМ"), г. Москва

ОС

гост

8.570-2000

5 лет

Филиал общества с ограниченной ответственностью "Газпромнефть - смазочные материалы" "Омский завод смазочных материалов" (Филиал ООО "Газпром-нефть-СМ" "ОЗСМ"), г. Омск

ФБУ "Омский ЦСМ", г. Омск

13.10.2022

14.

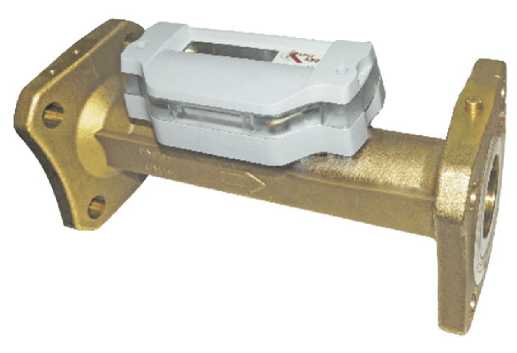

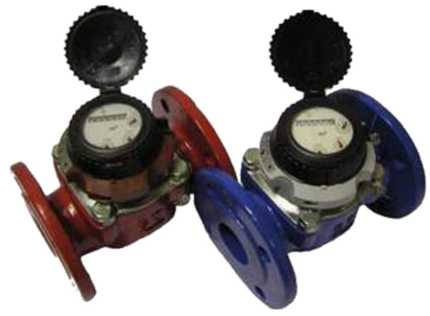

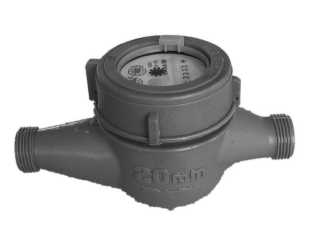

Счетчики холодной и горячей воды крыльчатые

SMART-

87708-22

SMART-K - ОХ /25/М/А зав. №: 10001; SMART-K -МГ/25/М/В зав. №: 10002; SMART-K -МХ/25/Э/С зав. №: 10003; SMART-K-МХ/50/М/А зав. №: 10004; SMART-K -МГ/50/М/В зав. №: 10005; SMART-K -МХ/50/М/С зав. №: 10006

Общество с ограниченной ответственностью "ЮМИС ПРО" (ООО "ЮМИС ПРО"), Московская обл., г. Домодедово

ОС

МИ 1592-

2015

6 лет

Общество с ограниченной ответственностью "ЮМИС ПРО" (ООО "ЮМИС ПРО"), Московская обл., г. Домодедово

ФГБУ "ВНИИМС", г. Москва

02.11.2022

15.

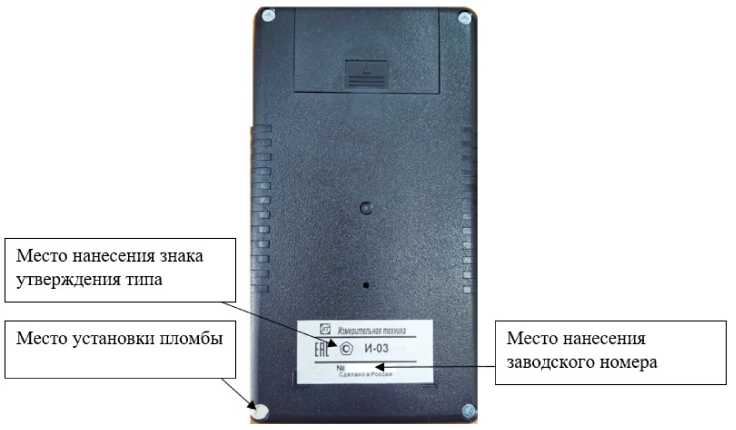

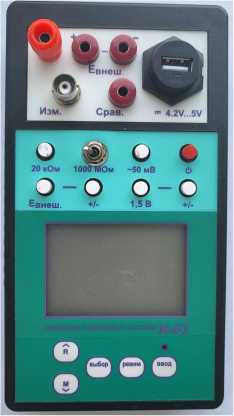

Имитаторы электродной системы

и-оз

87709-22

0010, ООП

Общество с ограниченной ответственностью "Измерительная техника" (ООО "Измерительная техника"), г. Москва

ОС

РТ-МП-814-551-2022

1 год

Общество с ограниченной ответственностью "Измерительная техника" (ООО "Измерительная техника"), г. Москва

ФБУ "Ростест-Москва", г. Москва

31.10.2022

16.

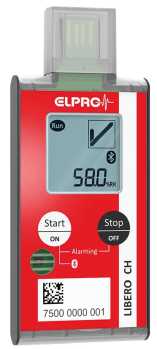

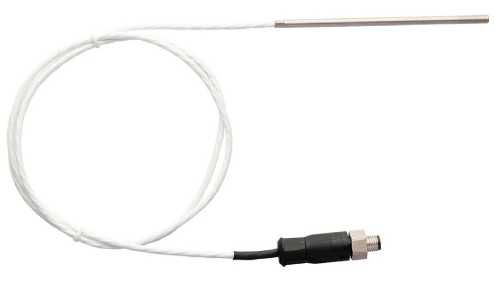

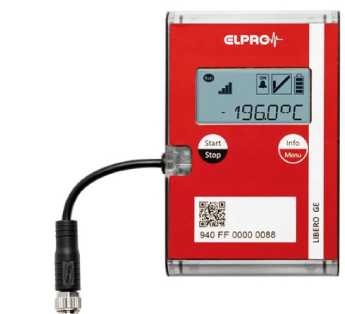

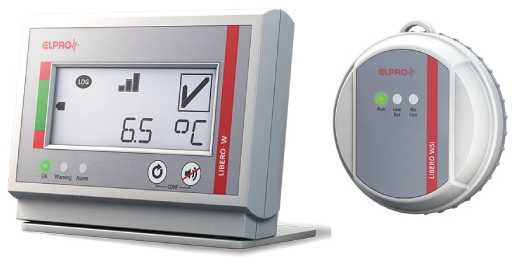

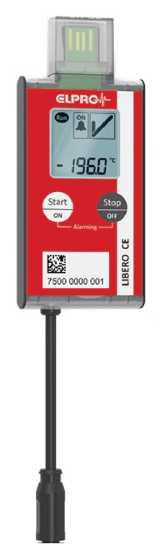

Терморегистраторы многократного применения

LIBERO

87710-22

77110018075, 77110018091, 77110018004 (модель СН), 76110019165, 76110019353, 76110019343(модель CL), 75110018583, 75110018589, 75110018598 (модель СЕ), 9400C3AF84874, 9400CB981DD19, 9400CD5FE9397 (модель GE), 9300C2F297DD3, 9300C9B5AF6B1, 9300СВ8140ЕАС (модель GL), 9500С7В39606В, 9500СА928В96А, 9500CF18CA274 (модель GH), 81007006/83015654, 81007148/83014820, 81007226/83015463 (модель W/WSI)

ELPRO-BUCHS AG, Швейцария

ОС

МП 207-059-2021

2 года;

1 год -для термо -регистраторов моделей сн, GH при ис-поль-зова-нии изме-ри-тель-ного канала отно-си-тель-ной влажности

Общество с ограниченной ответственностью "Технологии Холодовой Цепи" (ООО "Технологии Холодовой Цепи"), г. Москва

ФГБУ "ВНИИМС", г. Москва

15.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3208

Лист № 1 Регистрационный № 87703-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики жидкости «Топаз-291»

Назначение средства измерений

Счётчики жидкости «Топаз-291» предназначены для измерений объёма перекачиваемых нефтепродуктов и других жидкостей.

Описание средства измерений

К данному типу средств измерений относятся счётчики жидкости «Топаз-291» - камерные счетчики жидкости, в которых в качестве элементов рабочей части преобразователя применяются овальные шестерни.

Принцип действия счетчиков жидкости «Топаз-291» (далее - счётчики) основан на преобразовании количества оборотов элемента рабочей части, совершаемых при прохождении объема жидкости через его камерную часть в единицы объема, посредством электронного отсчетного устройства.

Конструктивно счетчики состоят из первичного преобразователя объёма, муфты магнитной и электронного счётного устройства.

Первичный преобразователь представляет собой корпус, в котором имеется измерительная камера, в которой находятся вращающиеся под напором измеряемой жидкости элементы рабочей части преобразователя, передающие вращение на муфту магнитную.

Муфта магнитная состоит из двух кольцевых магнитов, расположенных один внутри другого и разделенных металлическим стаканом. Муфта передает вращение от ведущего элемента рабочей части преобразователя на электронное счетное устройство и обеспечивает герметичность внутренней полости счётчика.

Электронное счётное устройство состоит из емкостного датчика вращения и плат индикации и управления. Емкостной датчик вращения вырабатывает сигнал, параметры которого зависят от приращения угла, направления и скорости вращения элементов рабочей части первичного преобразователя. В платах индикации и управления производится обработка параметров сигнала с учётом калибровочных коэффициентов, вычисление фактического объема жидкости, прошедшей через измерительную камеру, отображение результатов измерений на индикаторе и (или) передачу измерительной информации во внешние измерительные и информацион-но-управляющие системы по импульсному выходу, или одному из цифровых интерфейсов CAN или RS-485.

Технические и функциональные характеристики отражаются в буквенно-цифровом коде при заказе счетчика и приводятся в паспорте:

Счётчик жидкости «Топаз-291 Х1 - Х2 - Х3 - Х4 - Х5 - Хб - Х7 - Х8 - ZZZ. . .Z»

где характеристические символы:

Х1 - Тип преобразователя:

Ш - первичный измерительный преобразователь вытеснительного типа с рабочими элементами счётчика - овальные шестерни;

Х2 - Диаметр условного прохода:

25 -для диаметра условного прохода 25 мм;

40 -для диаметра условного прохода 40 мм;

Хз - Максимальное избыточное давление жидкости:

0,6 -максимальное избыточное давление жидкости 0,6 МПа;

1,6 -максимальное избыточное давление жидкости 1,6 МПа;

Х4 - Диапазон вязкости жидкости:

0,55 - 60 - диапазон вязкости жидкости от 0,55 до 60 мм²/с;

10 - 300 - диапазон вязкости жидкости от 10 до 300 мм²/с;

Х5 - Пределы допускаемой относительной погрешности измерений объема жидкости:

0,25 - предел допускаемой относительной погрешности измерений объема жидкости ± 0,25 %;

0,50 -предел допускаемой относительной погрешности измерений объема жидкости ± 0,50 %

Х6 - Тип питания:

У - универсальное;

А - автономное;

05 - питание 5 В;

12 - питание 12 В;

24 - питание 24 В

Х7 - Тип выхода:

У - универсальный (все);

485 - RS-485;

CAN - CAN;

IMP - импульсный (открытый коллектор)

Х8 - Индикация и взрывоопасная зона:

O1 - для взрывоопасной зоны 0, без индикации;

О - для взрывоопасной зоны 1, без индикации;

И1 - для взрывоопасной зоны 0, с индикацией;

И - для взрывоопасной зоны 1, с индикацией

ZZZ. . .Z - Параметры, отображающие функциональные особенности устройства, не влияющие на обеспечение взрывозащиты и метрологические характеристики. Характеристические символы заполняются при необходимости.

Пример записи обозначения счётчика при заказе и в паспорте:

Счетчик жидкости «Топаз-291 Ш-25-1,6-0,55-60-0,25-У-СА№И»

по ТУ 26.51.52-014-53540133-2021

(Счетчик жидкости «Топаз-291» с овальными шестернями, диаметром условного прохода 25 мм, максимальное избыточное давление измеряемой жидкости 1,6 МПа, диапазон кинематической вязкости измеряемой жидкости от 0,55 до 60 мм²/с, пределы относительной погрешности измерений объема жидкости ±0,25 %, с универсальным электрическим питанием, с цифровым выходным сигналом стандарта CAN, с индикацией результатов измерений, изготовлен по техническим условиям ТУ 26.51.52-014-53540133-2021).

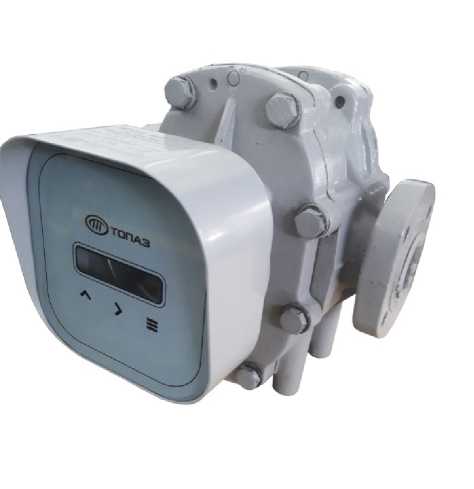

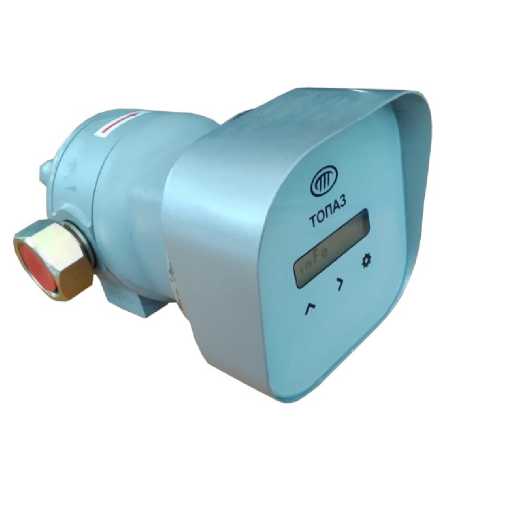

Общий вид счётчиков представлен на рисунке 1.

Приказ Росстандарта №3208 от 19.12.2022, https://oei-analitika.ru

Топаз-291 Ш-25

Рисунок 1 — Общий вид счётчиков

Топаз-291 Ш-40

Конструкция корпуса счётчика препятствует несанкционированному доступу к микропроцессору и разъему внутрисхемного программирования, расположенным на плате, после опломбирования. Тем самым обеспечивается защита ПО микропроцессора от несанкционированных изменений. Знак поверки наносится на место пломбировки и в паспорт счётчика. Схемы пломбирования приведены на рисунке 2.

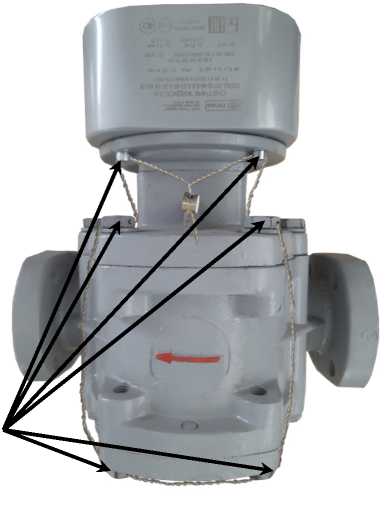

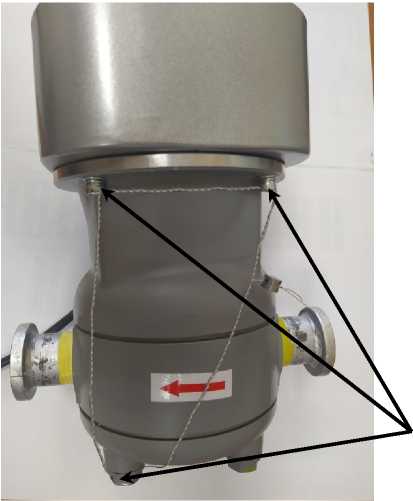

Места пломбировки с нанесением знака поверки

Топаз-291 Ш-25

Топаз-291 Ш-40

Рисунок 2 — Схемы пломбировки

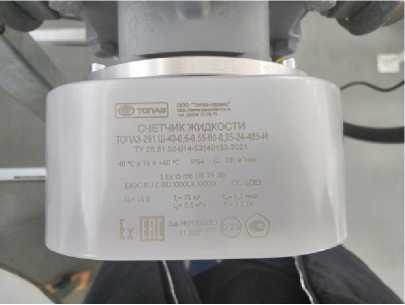

Заводской номер счётчика состоит из арабских цифр, является уникальным. Присваивается заводом-изготовителем при выпуске из производства. Заводской номер, буквенно-цифровое обозначение счётчика и знак утверждения типа наносятся непосредственно на корпус счётчика, или на металлическую табличку, прикрепляемую на корпус счётчика заклёпками, как показвано на рисунке 3. Способ нанесения - лазерная гравировка.

на табличке

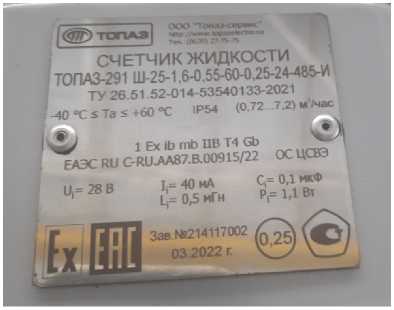

Рисунок 3 - Места расположения заводского номера и знака утверждения типа средств измерений

на корпусе

Программное обеспечение

Счётчики имеют встроенное программное обеспечение (ПО), установленное в энергонезависимую память счётчика. В ПО выделена метрологически значимая часть.

Метрологически значимая часть ПО обеспечивает:

- однократное измерение объёма жидкости, прошедшей через счётчик;
- накопление и хранение в суммарном виде информации об измеренном количестве жидкости;
- передачу результатов измерений в дистанционное устройство съёма информации по линиям дискретных сигналов, при помощи интерфейса RS-485 (протокол Modbus) и CAN (протокол Топаз);
- электронную калибровку, генерацию и хранение калибровочного кода.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные ПО (признаки)	Значение
Идентификационное наименование ПО	Топаз
Номер версии (идентификационный номер) ПО	105
Цифровой идентификатор ПО	2109
Алгоритм вычисления цифрового идентификатора ПО	CRC-16

Защита счётчика от несанкционированного влияния на ПО и изменения настроек через программно-аппаратные интерфейсы связи осуществляется опломбированием. ПО исключает возможность модификации или удаления результатов измерений. Доступ к настройкам счётчика с использованием органов управления, через экранное меню счётчика защищён паролем. При изменении любого калибровочного параметра изменяется калибровочный код, который выполняет функцию электронной пломбы.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений, в соответствии с Р 50.2.077-2014 «высокий».

Метрологические и технические характеристики

Метрологические характеристики счётчика приведены в таблице 2, основные технические характеристики приведены в таблицеЗ.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Наименование характеристики	Ш-25	Ш-40
1	2	3
Диапазон объемного расхода жидкости, м³/ч	от 0,72 до 7,20	от 2,00 до 25,00
Порог чувствительности, м³/ч, не более	0,02	0,50
Номинальный объемный расход жидкости, м³/ч	3	15
Минимальное значение объема жидкости, измеряемое с установленной погрешностью, м³, не более	0,05	0,10

Продолжение таблицы 2

1	2	3
Пределы допускаемой относительной погрешности измерений объема жидкости по индикатору и импульсному выходному сигналу*, %	±0,25; ±0,50
Диапазон кинематической вязкости жидкости*, мм²/с	от 0,55 до 60; от 10 до 300
Диапазон температур измеряемой жидкости, °С	от -40 до +60
Максимальное избыточное давление измеряемой жидкости, МПа	1,6	0,6
Потеря давления при максимальном объемном расходе измеряемой жидкости, МПа, не более	0,2
* - Значение определяется при заказе счетчика жидкости

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Наименование характеристики	Ш-25	Ш-40
Дискретность отображения информации указателем
разового и суммарного учёта, дм³ (л)	0,01
Верхний предел показаний указателем разового учёта,
дм³ (л)	999 999,99
Верхний предел показаний указателя суммарного учё-
та, дм³ (л)	999999999999,99
Условия эксплуатации:
- температура окружающей среды, °С	от -40 до +60
- атмосферное давление, кПа	от 84,0 до 106,7
- относительная влажность окружающего воздуха, %	от 30 до 98
Параметры электрического питания по цепи +5V:
- напряжение питания U, В	от 4,5 до 8,0
- максимальный потребляемый ток, мА	100
- максимальная потребляемая мощность, Вт	0,8
Параметры электрического питания по цепи +12/24V:
- напряжение питания U, В	от 10 до 16 / от 22 до 28
- максимальный потребляемый ток, мА	75 / 40
- максимальная потребляемая мощность, Вт	1,2 / 1,1
Г абаритные размеры (Д х Ш х В), мм, не более	265 х 221 х 176	305 х 270 х 272,5
Масса, кг, не более	8	20
Код степени защиты, обеспечиваемой оболочкой (корпусом) счетчика жидкости от проникновения твердых
предметов и воды по ГОСТ 14254-2015	IP54
Маркировка взрывозащиты*	0Ex ia ma IIB T4 Ga / 1Ex ib mb IIB T4 Gb
Средний срок службы, лет, не мене	12
* - Значение определяется при заказе счетчика жидкости. Для исполнения счетчика для взры-
воопасной зоны 0 поставляется стальной кожух.

Знак утверждения типа

наносится на корпус счётчика, или на металлическую табличку, прикрепляемую к корпусу счётчика заклёпками.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Счётчик жидкости "Топаз-291*	согласно заказу	1 шт.
Паспорт	ДМСК.407361.000 ПС	1 экз.
Руководство по эксплуатации**	ДМСК.407361.001 РЭ	1 экз.
Методика поверки**	-	1 экз.
* - Серия, модификация счётчика определяется договором на поставку. ** - Документы могут предоставляться в электронном виде, их можно скачать по QR-коду
или ссылкам, указанным в паспорте.

Сведения о методиках (методах) измерений

приведены в разделе 2, 3, 11, 12, ДМСК.407361.001 РЭ Счётчик жидкости «Топаз-291». Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 8.654-2015 Государственная система обеспечения единства измерений. Требования к программному обеспечению. Основные положения;

ТУ 26.51.52-014-53540133-2021 Счетчики жидкости «Топаз-291». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Топаз-сервис» (ООО «Топаз-сервис») ИНН 6143047015

Адрес: 347360, Ростовская область, г. Волгодонск, ул. 7-я Заводская, зд. 60, стр.1 Телефон (факс): +7 (8639) 27-75-75

Web-сайт: http://topazelectro.ru

E-mail: info@topazelectro.ru

Изготовитель

Общество с ограниченной ответственностью «Топаз-сервис» (ООО «Топаз-сервис»)

ИНН 6143047015

Адрес: 347360, Ростовская область, г. Волгодонск, ул. 7-я Заводская, зд. 60, стр.1

Телефон (факс): +7 (8639) 27-75-75

Web-сайт: http://topazelectro.ru

Е-mail: info@topazelectro.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 311313.

Лист № 1 Регистрационный № 87704-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модуль сбора и измерений МСИАЭ

Назначение средства измерений

Модуль сбора и измерений МСИАЭ (далее - модуль) предназначен для измерений значений импульсного электрического напряжения и напряжения постоянного тока, а также фиксации разности времени поступления входных электрических сигналов. Модуль применяется в составе специализированной системы акустико-эмиссионной (АЭ) диагностики «КАЭМС-ДК» совместно с широкополосными преобразователями акустической эмиссии (ПАЭ) при диагностировании состояния объекта контроля в процессе испытаний.

Описание средства измерений

Принцип действия модуля основан на измерении и вычислении параметров электрических импульсов, поступающих с ПАЭ при диагностировании состояния крупногабаритной металлоконструкции в процессе испытаний.

Акустические сигналы, принимаемые ПАЭ, поступают в виде электрических сигналов на входы модуля. В специализированных платах аналого-цифровых преобразователей (платах АЭ/АЦП) модуля происходит измерение и вычисление параметров импульсов акустической эмиссии, регистрируемых в процессе АЭ-контроля в цифровой форме. Измеренные и вычисленные параметры импульсов по шине PCI поступают для дальнейшей обработки в центральный процессор модуля.

На процессорной плате имеется встроенный контроллер сети Ethernet, встроенные аудио- и видеоконтроллер, а также разъем для подключения носителя данных.

Накопитель SSD предназначен для хранения встроенной в модуль операционной системы (ОС Debian Linux 10), программного обеспечения и настроек модуля.

Входящая в состав платы центрального процессора сеть Ethernet предназначена для подключения к модулю внешнего компьютера, с помощью которого выполняется поверка и калибровка модуля, а также дистанционное управление его настройками и анализ регистрируемой АЭ-информации.

Основные (метрологически значимые) параметры импульсов, такие как амплитуда и время прихода на канал, измеряются в платах АЭ/АЦП с использованием 12-разрядного АЦП и высокоточного кварцевого генератора тактовой частоты.

Дополнительные параметры импульсов, такие как, например, средняя амплитуда, длительность, время нарастания переднего фронта, средняя амплитуда высокочастотных составляющих, число осцилляций, вычисляются аппаратно в платах АЭ/АЦП с использованием цифровых логических схем. Эти параметры служат для оценки формы и частотного состава импульсов, и их значения зависят от различных настроек цифровой обработки.

В модуле имеется плата внешних параметров, реализующая параметрический канал измерения, с помощью которой одновременно с регистрацией импульсов АЭ осуществляется измерение давления в объекте контроля. Для измерения давления на вход платы подается электрическое напряжение с выхода преобразователя давления.

Конструктивно модуль представляет собой корпус промышленного типа.

На лицевой панели корпуса находятся: кнопка включения питания и кнопка перезагрузки, индикатор питания и индикатор работы жесткого диска, воздушный фильтр, разъемы USB для подключения внешних устройств, а также товарный знак аппаратуры и знак утверждения типа модуля, выполненные методом шелкографии.

На задней панели модуля размещены: входные разъемы плат АЭ/АЦП, разъем платы внешних параметров, разъем подключения сети Ethernet, входной разъем блока питания, разъем для подключения монитора и разъемы USB для подключения внешних устройств.

Модуль выполнен в виде переносного прибора, внутри которого расположены 12 двухканальных плат АЭ/АЦП, плата центрального процессора, электронный накопитель данных и плата внешних параметров.

Нанесение знака поверки на модуль не предусмотрено.

Пломбирование модуля не предусмотрено.

Заводской номер 0311622 в цифровом формате нанесен на боковую панель модуля методом этикетирования.

Внешний вид модуля представлен на рисунках 1, 2 и 3.

Место нанесения маркировки

Рисунок 1 - Внешний вид модуля со стороны лицевой панели

Рисунок 2 - Внешний вид модуля со стороны задней панели

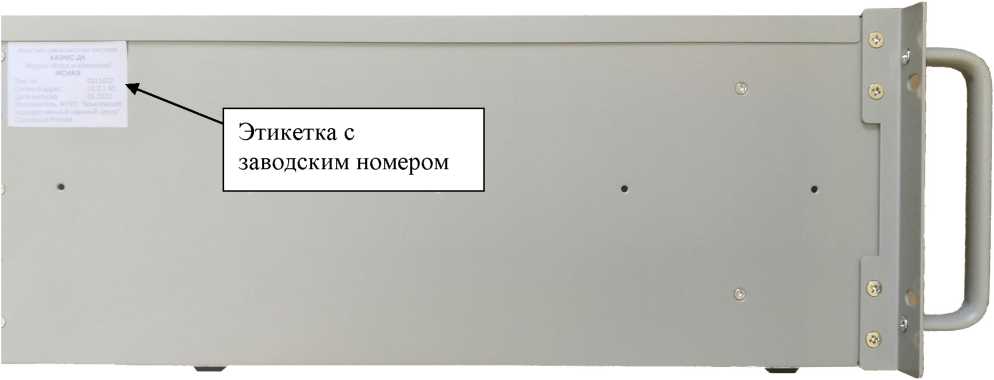

Рисунок 3 - Внешний вид модуля со стороны боковой панели

Программное обеспечение

Программное обеспечение (далее - ПО) модуля МСИАЭ позволяет выполнять все основные функции по его удаленной настройке, регистрации и предварительной обработке АЭ-данных. В состав программного обеспечения модуля входят следующие программные компоненты: KaemsDriverORB, KaemsServerDBUS и WebCalib.

Программа KaemsDriverORB - программа для сбора первичной информации с плат АЭ/АЦП и обмена данными с программой-сервером, размещаемой в модуле анализа.

Программа KaemsServerDBUS - программа-сервер для управления модулями МСИАЭ, обработки первичной информации, фильтрации и передачи данных программам окончательной обработки.

Программа WebCalib - самостоятельный исполняемый модуль для поверки (калибровки) модуля с WEB-интерфейсом, отображающий значения метрологически значимых параметров (амплитуды входных сигналов и времени их прихода на каналы).

Программы KaemsDriverORB и WebCalib встроены в модуль. Пользователь непосредственного доступа к этим программам не имеет.

Программа KaemsServerDBUS реализована в двух экземплярах и находится как внутри модуля, так и в модуле анализа. Пользователь непосредственного доступа к этой системной программе не имеет.

Программы, встроенные в модуль, имеют 32-разрядное исполнение и предназначены для его автономной работы. Эти программы активируются оператором при калибровке модуля и обмениваются данными с программой KaemsDriverORB по локальному интерфейсу внутри модуля. Программы, находящиеся в модуле анализа, имеют 64-разрядное исполнение и предназначены для дистанционной работы модуля.

Программа WebCalib идентифицируется номером версии и контрольной суммой исполняемого кода, которые отображаются при ее запуске. Программа KaemsServerDBUS как системный резидентный сервис идентифицируется номером версии, который отображается на экране программы WebCalib после ее запуска и подключения к серверу DBUS. Программа KaemsDriverORB как системный резидентный сервис идентифицируется номером версии, который недоступен для внешних программ.

Влияние программного обеспечения на метрологические характеристики учтено при их нормировании. Защита программного обеспечения модуля от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» согласно рекомендациям Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Kaem sServerDBUS
Номер версии (идентификационный номер) ПО	2.6
Цифровой идентификатор ПО	A7E1E4B56B89C709C3C60F0DEA344D96
Идентификационное наименование ПО	WebCalib
Номер версии (идентификационный номер) ПО	1.1
Цифровой идентификатор ПО	3E5768B17AA67EA366800D70D686D53A
Идентификационное наименование ПО	Kaem sDriverORB
Номер версии (идентификационный номер) ПО	1.1
Цифровой идентификатор ПО	0DCE56F970EFB0D7C356F5BD5FE4DE7F

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазон частот измеряемых входных сигналов, кГ ц	от 10 до 1000
Диапазон измерений амплитуд входных сигналов, дБ	от 38 до 98*

Продолжение таблицы 2

1	2
Пределы допускаемой абсолютной погрешности измерений амплитуд входных сигналов**, дБ	±2
Неравномерность амплитудно-частотной характеристики***, дБ	±3
Диапазон измерений разности времени поступления сигнала на каналы, мс	от 0,1 до 10,0
Пределы допускаемой абсолютной погрешности измерений разности времени поступления сигнала на каналы, мкс	±2
Диапазон измерений напряжения параметрическим каналом, В	от ±0,2 до ±5,0
Пределы допускаемой абсолютной погрешности измерений напряжения параметрическим каналом, В	±0,1
П р и м е ч а н и я 1 * Уровню напряжения 0 дБ соответствует пиковое значение амплитуды сигнала 100 мкВ на входе модуля; 2 На среднегеометрической частоте модуля; 3 * Относительно среднегеометрической частоты модуля.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Число измерительных каналов	24
Электрическое сопротивление изоляции, МОм, не менее	10
Входное сопротивление измерительных каналов, Ом	50
Входное сопротивление параметрического канала, МОм	10
Параметры электрического питания: - напряжение сети переменного тока, В	от 198 до 242
- частота переменного тока, Гц	50/60
- потребляемая мощность, Вт, не более	500
Масса, кг, не более	15
Габаритные размеры (длинахширинахвысота), мм, не более	448x482x177
Рабочие условия эксплуатации: - температура окружающего воздуха, °С	от +10 до +35
- относительная влажность воздуха, %	от 50 до 80
- атмосферное давление, кПа	от 86,6 до 106,7
Время установления рабочего режима, мин, не более	1
Средняя загрузка при круглосуточной работе, ч, не более	8
Средняя наработка на отказ, ч, не менее	10000

Знак утверждения типа наносится

на лицевую панель модуля методом шелкографии.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт. / экз.
Модуль сбора и измерений МСИАЭ, зав. № 0311622	ИБНШ.411734.001	1
Сетевой кабель	-	1
Модуль сбора и измерений МСИАЭ. Техническое описание	ИБНШ.411734.001 ТО	1
Модуль сбора и измерений МСИАЭ. Методика поверки	-	1
Ящик алюминиевый марки Олимп	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Устройство модуля МСИАЭ» документа ИБНШ.411734.001 ТО «Модуль сбора и измерений МСИАЭ. Техническое описание».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 25 Гц до 178,4 ГГц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

РД 03-299-99 «Требования к акустико-эмиссионной аппаратуре, используемой для контроля опасных производственных объектов».

Правообладатель

Федеральное государственное унитарное предприятие «Крыловский государственный научный центр» (ФГУП «Крыловский государственный научный центр»)

ИНН 7810213747

Адрес: 196158, г. Санкт-Петербург, Московское шоссе, д. 44 Телефон: (812) 415-46-07

Факс (812) 727-96-32

E-mail: krylov@ksrc.ru

Web-сайт: www.krylov-centre.ru

Изготовители

ИНН 7810213747

Адрес: 196158, г. Санкт-Петербург, Московское шоссе, д. 44

Телефон: (812) 415-46-07

Факс (812) 727-96-32

E-mail: krylov@ksrc.ru

Web-сайт: www.krylov-centre.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

Регистрационный № 87705-22

Лист № 1 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователь переменного давления пьезоэлектрический ППД-2

Назначение средства измерений

Преобразователь переменного давления пьезоэлектрический ППД-2 (далее -преобразователь) предназначен для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.

Описание средства измерений

К настоящему типу средств измерений относится преобразователь переменного давления пьезоэлектрический ППД-2 с заводским № 37684.

Принцип действия преобразователя основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану преобразователя, которая деформируется вместе с прикрепленным к ней кварцевым стержнем. Последний под действием деформации генерирует электростатический заряд.

Конструктивно преобразователь состоит из залитого компаундом герметичного корпуса с разъемом для подключения кабеля и чувствительной мембраны, передающей давление на кварцевый пьезоэлемент. К кварцевому пьезоэлементу приварены электроды, передающие электростатический заряд на вход усилителя сигнала, сигнал с которого поступает на выходной разъем. Преобразователь размещен в герметичном стальном корпусе с внешним разъёмом. Преобразователь имеет встроенный усилитель заряда.

Пломбирование преобразователя не предусмотрено.

Нанесение знака поверки на преобразователь не предусмотрено.

Маркировка на преобразователь наносится на корпус способом гравировки, которая содержит номер группы предприятия-изготовителя и его заводской номер в числовом формате.

Общий вид преобразователя приведен на рисунке 1.

Рисунок 1 - Общий вид преобразователя переменного давления пьезоэлектрического ППД-2.

Лист № 2

Всего листов 3 Метрологические и технические характеристики

Таблица 1 — Метрологические характеристики преобразователя

Наименование характеристики	Значение
Диапазон амплитуд измеряемых давлений, кПа	от 34,47 до 1380
Номинальное значение коэффициента преобразования, мВ/кПа	7,76
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального, %	±10
Пределы допускаемой относительной погрешности измерений переменного давления, %	±10
Нелинейность амплитудной характеристики, %, не более	5

Таблица 2 — Основные технические характеристики преобразователя

Наименование характеристики	Значение
Габаритные размеры без присоединительного кабеля, мм, не более - диаметр корпуса - высота	50 140
Масса без присоединительного кабеля, кг, не более	1,7
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от +18 до +25 95 от 96 до 108
Диапазон значений тока питания, мА	от 2 до 20
Максимальное выходное напряжение, В	10
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 — Комплектность акселерометров

Наименование	Обозначение	Количество
Преобразователь переменного давления пьезоэлектрический 1111Д-2	ГЕБА.4.1111.2100	1 шт.
Руководство по эксплуатации	ГЕБА.4.1111.2100 РЭ	1 экз.
Паспорт	ГЕБА.4.1111.2100 ПС	1 экз.

Сведения о методиках (методах) измерений

Раздел 6 «Подготовка к работе и порядок работы» руководства по эксплуатации ГЕБА.4.1111.2100 РЭ «Преобразователь переменного давления пьезоэлектрический ППД-2».

Лист № 3 Всего листов 3

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 140² до 2,540⁷ Па для частот от 540^-1 до 140⁴ Гц и длительностей от 140^-5 до 10 с при постоянном давлении до 540⁶ Па;

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

Правообладатель

Федеральное казенное предприятие «Национальное испытательное объединение «Государственные боеприпасные испытательные полигоны России» (ФКП «НИО «ГБИП России»)

ИНН 5023002050

Адрес: 141292, Московская область, г. Красноармейск, проспект Испытателей, д.14

Телефон: +7 (495) 993-41-47, факс: +7 (496) 523-34-33

Web-сайт: www.niogbip.ru

E-mail: info@niogbip.ru

Изготовитель

ИНН 5023002050

Адрес юридического лица: 141292, Московская область, г. Красноармейск, проспект Испытателей, д.14

Телефон: +7 (495) 993-41-47, факс: +7 (496) 523-34-33

Web-сайт: www.niogbip.ru

E-mail: info@niogbip.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1

Всего листов 3

Регистрационный № 87706-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователь переменного давления пьезоэлектрический ППД-3

Назначение средства измерений

Преобразователь переменного давления пьезоэлектрический ППД-3 (далее -преобразователь) предназначен для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.

Описание средства измерений

К настоящему типу средств измерений относится преобразователь переменного давления пьезоэлектрический ППД-3 с заводским № 26671.

Конструктивно преобразователь представляет собой стальной корпус с размещенным в нем чувствительным элементом в виде преобразователя переменного давления пьезоэлектрического. Преобразователь состоит из залитого компаундом герметичного корпуса с разъемом для подключения кабеля и чувствительной мембраны, передающей давление на кварцевый пьезоэлемент. К кварцевому пьезоэлементу приварены электроды, передающие электростатический заряд на вход встроенного усилителя сигнала, сигнал с которого поступает на выходной разъем.

Пломбирование преобразователя не предусмотрено.

Нанесение знака поверки на преобразователь не предусмотрено.

Общий вид преобразователя переменного давления пьезоэлектрического ППД-3 представлен на рисунке 1.

Рисунок 1 - Общий вид преобразователя переменного давления пьезоэлектрического ППД-3

Лист № 2

Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики преобразователя

Наименование характеристики	Значение
Диапазон амплитуд измеряемых давлений, кПа	от 68,95 до 2758
Номинальное значение коэффициента преобразования, мВ/кПа	3,52
Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более	±10
Пределы допускаемой относительной погрешности измерений, %	±10
Нелинейность амплитудной характеристики, %, не более	4

Таблица 2 - Основные технические характеристики преобразователя

Наименование характеристики	Значение
Габаритные размеры без присоединительного кабеля, мм, не более: - диаметр корпуса - высота	50 140
Масса, кг, не более	1,7
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25°С, %, не более - атмосферное давление, кПа	от +18 до +25 95 от 96 до 108
Диапазон значений тока питания, мА	от 2 до 20
Максимальное выходное напряжение, В	10
Средняя наработка на отказ, ч	10000
Средний срок службы, лет	10

Знак утверждения типа наносится

на руководство по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь переменного давления пьезоэлектрический 1111Д-3	ГЕБА.4.1111.2200	1 шт.
Руководство по эксплуатации	ГЕБА.4.1111.2200 РЭ	1 экз.
Паспорт	ГЕБА.4.1111.2200 ПС	1 экз.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1-10² до 2,5-10⁷ Па для частот от 5^10^-1 до 1-10⁴ Гц и длительностей от 1-10^-5 до 10 с при постоянном давлении до 5^10⁶ Па;

Правообладатель

ИНН 5023002050

Адрес: 141292, Московская область, г. Красноармейск, проспект Испытателей, д.14

Телефон: +7(495) 993-41-47, факс: +7(496) 523-34-33

Web-сайт: www.niogbip.ru

E-mail: info@niogbip.ru

Изготовитель

ИНН 5023002050

Адрес юридического лица: 141292, Московская область, г. Красноармейск, проспект Испытателей, д.14

Телефон: +7(495) 993-41-47, факс: +7(496) 523-34-33

Web-сайт: www.niogbip.ru

E-mail: info@niogbip.ru

Испытательный центр

Адрес: 190005, Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1 Регистрационный № 87707-22 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-200

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-200 (далее - резервуар) предназначен для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочной таблице резервуара.

Резервуар представляет собой вертикально установленный стальной сосуд цилиндрической формы, оснащенный люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер в виде буквенно-цифрового обозначения, обеспечивающие идентификацию средства измерений, нанесен аэрографическим способом на цилиндрическую стенку резервуара.

Резервуар с заводским номером Р-859 расположен на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

Общий вид резервуара и замерного люка представлен на рисунке 1.

Нанесение знака поверки на резервуар не предусмотрено.

Пломбирование резервуара не предусмотрено.

Место нанесения

заводского номера

Рисунок 1- Общий вид резервуара с заводским номером Р-859 и его замерного люка

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	200
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,20

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на паспорт резервуара типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-200	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть - смазочные материалы»

(ООО «Газпромнефть-СМ»)

ИНН 7728640182

Адрес: 117218, г. Москва, ул. Кржижановского, д. 14, к. 3, каб. 40

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть - смазочные материалы»

(ООО «Газпромнефть-СМ»)

ИНН 7728640182

Адрес: 117218, г. Москва, ул. Кржижановского, д. 14, к. 3, каб. 40

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

Лист № 1 Регистрационный № 87708-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые SMART-К

Назначение средства измерений

Счетчики холодной и горячей воды крыльчатые SMART-К (далее - счетчики) предназначены для измерений объема питьевой воды по ГОСТ Р 51232-98 и сетевой воды по СанПиН 2.1.4.1074-01, протекающей в системах холодного и горячего водоснабжения, воды в тепловых сетях и системы теплоснабжения по СанПиН 2.1.4.2496-09.

Описание средства измерений

Принцип действия счетчиков основан на измерении объема прошедшей через них жидкости за счет приведения в движение, под действием потока воды, крыльчатки. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Конструктивно счетчики состоят из:

- корпуса (проточной части);
- счетного механизма.

Поток воды попадает в измерительную камеру. Внутри измерительной камеры установлена крыльчатка. Вода, пройдя измерительную камеру, попадает в выходной патрубок корпуса счетчика. Вращение крыльчатки передается в счетный механизм с помощью магнитной муфты или посредством механической передачи.

В модификации счетчиков с электронным отсчетным устройством количество оборотов крыльчатки фиксируется электронным датчиком. Сигнал с датчика поступает на микропроцессорное устройство, которое вычисляет объем воды, прошедший через счетчик. Значение объема индицируется на жидкокристаллическом индикаторе.

В модификации счетчиков с механическим отсчетным устройством количество оборотов крыльчатки передается на масштабирующий редуктор со стрелочными и роликовыми указателями объема.

Корпуса счетчиков изготовлены из коррозионно-устойчивых материалов - металлов, пластиков, композитных материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур. Возможно использование различных цветов внутренних элементов счетчиков, кор-пуса,защитного кольца и т.д.

Счетчики имеют четкую, разборчивую и нестираемую маркировку, которая может быть или сгруппирована, или рассредоточена на корпусе.

Счетчики могут устанавливаться в горизонтальных и вертикальных трубопроводах, в сухих и затапливаемых помещениях в зависимости от исполнения. Счетчики могут оснащаться устройствами дистанционной передачи показаний. Устройства передачи показаний могут быть оснащены одним или несколькими интерфейсами обмена данными с программно-техническим комплексом SMARTSTART и другими программно-техническими комплексами, установленными у пользователя, которые в свою очередь обеспечивают отображение/архивирование данных в личном кабинете пользователя и/или на сервере предприятий.

Устройства для дистанционной передачи показаний могут быть встроены в конструкцию счетчика или могут быть установлены в виде дополнительного модуля. Дополнительные модули имеют жесткое крепление к счетчику, являются его неотъемлемой частью.

Защита от постоянного магнитного поля осуществляется при использовании модуля импульсного выхода КИМИИД, размещенного в отдельном накладном корпусе или встроенного в конструкцию счетчика.

Счетчики выпускаются в следующих модификациях:

СВОХ - счетчик холодной воды одноструйный;

СВОГ - счетчик холодной и горячей воды одноструйный;

СВМХ - счетчик холодной воды многоструйный;

СВМГ - счетчик холодной и горячей воды многоструйный;

Структура условного обозначения счетчиков холодной и горячей воды:

«Счетчик воды SMART-К - /1//2//3//4//5//6//

Где счетчик воды SMARТ-К - тип счетчика;

1 - исполнение:

ОХ - счетчик холодной воды одноструйный;

ОГ - счетчик холодной и горячей воды одноструйный;

МХ - счетчик холодной воды многоструйный;

МГ - счетчик холодной и горячей воды многоструйный;

2 - диаметр условного прохода, мм: 15, 20, 25, 32, 40, 50;
3 - вид счетного механизма:

- М - механический счетный механизм;
- Э - электронный счетный механизм;

4 - метрологический класс: А, В, С;
5 - монтажная длина, мм;
6 - тип интерфейса:

0 - отсутствует

КИМИИД - импульсный выход;

RS 485- проводной интерфейс RS 485;

M-Bus - проводной интерфейс M-Bus;

RS 232 - проводной интерфейс RS 232;

О - оптический;

Р - радиомодуль;

wM-Bus - беспроводной интерфейс wM-Bus;

LoRaWAN - беспроводной интерфейс LoRaWAN;

LPWAN - беспроводной интерфейс LPWAN

NB-IoT - беспроводной интерфейс NB-IoT

SS - беспроводной интерфейс SMART-S

G - GSM/GPRS модуль

ХХ- другой (по запросу)

Счетчики могут оснащаться как одним, так и несколькими интерфейсами передачи данных. В случае отсутствия опции, позиция в обозначении счетчика отсутствует.

Общий вид счетчиков представлен на рисунках 1-2.

В зависимости от исполнения, счетчики конструктивно могут включать в себя защитный кожух (блокировочное кольцо) крепления счетного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения, при этом пломбировка не требуется.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

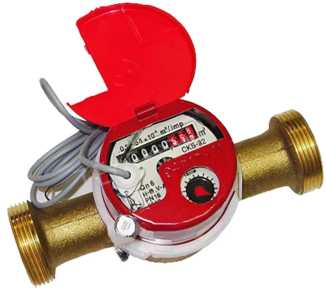

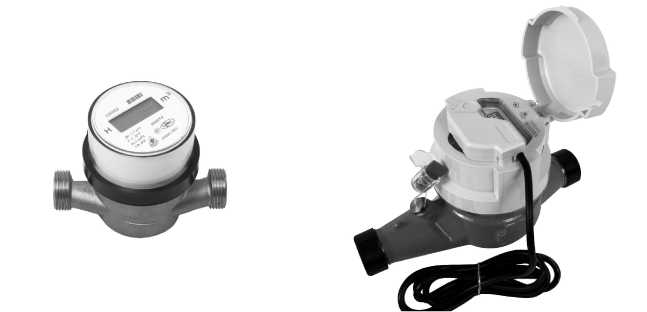

Рисунок 1- Общий вид счетчиков холодной и горячей воды крыльчатых SMART-К модификации СВОХ, СВОГ.

Рисунок 2 - Общий вид счетчиков холодной и горячей воды крыльчатых SMART-К модификации СВМХ, СВМГ.

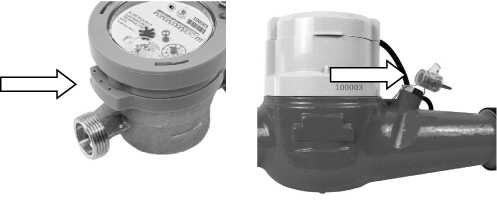

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

место нанесения заводского номера

место нанесения знака утверждения типа

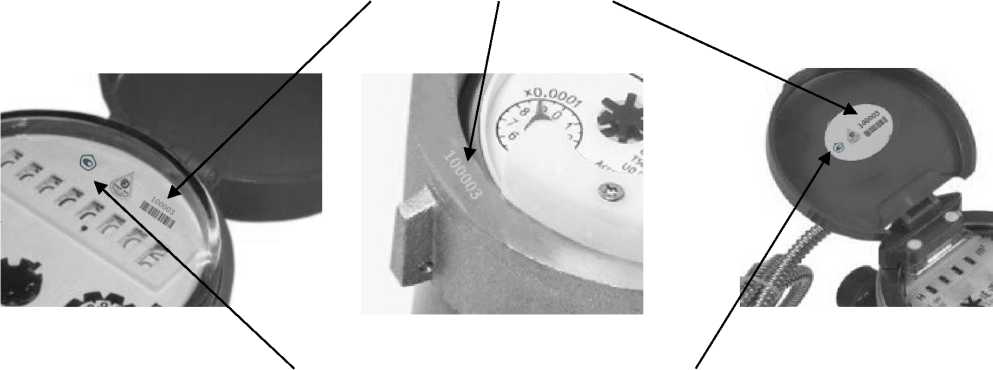

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Диаметр условный, Ду	15			20			25			32			40			50
Метрологический класс*	А	в	С	А	В	С	А	В	С	А	В	С	А	В	С	А	В	С
Минимальный расход Q_mi_n, м³/ч	0,06	0,03	0,015	ОД	0,05	0,025	0,14	0,07	0,035	0,24	0,12	0,06	0,4	0,2	0,1	1,2	0,45	0,09
Переходный расход Q_t, м³/ч	0,15	0,12	0,023	0,25	0,20	0,038	0,35	0,28	0,053	0,6	0,48	0,09	1,0	0,8	0,15	4,5	з,о	0,225
Номинальный расход Q_n, м³/ч	1,5			2,5			3,5			6,0			10,0			15,0
Максимальный расход Q_max, м³/ч	з,о			5,0			7,0			12,0			20,0			30,0
Порог чувствительности, м³/ч,	0,010			0,0125			0,020			0,030			0,040			0,045
Пределы допускаемой относительной погрешности при измерении объёма, в диапазонах расходов, %: Qmin<Q<Qt Qt<Q<Qmax	мТ сТ -н -н
*А - при вертикальном и наклонном монтаже счетчиков; В, С - при горизонтальном монтаже счетчиков.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр условный, Ду	15	20	25	32	40	50
Температура измеряемой среды, °C:
- счетчики холодной воды			от +3 до +50
- счетчики горячей воды			от +3 до +98
Условия эксплуатации:
- температура окружающего воздуха, °C			от +3 до +60
- относительная влажность при температуре 35 °C, %			от 30 до 99
- атмосферное давление, кПа			от 84 до 110
Максимальное рабочее давление, МПа	1,6
Потеря давления при максимальном расходе, МПа, не более	ОД
Емкость отсчетного устройства, м³	99999
Цена деления отсчетного устройства, м³	0,00005
Вес импульса, м³	0,001; 0,01; 0,1; 1
Габаритные размеры счетчиков, мм, не более:
- длина	165	190	260	260	300	300
- ширина	125	125	135	177	160	195
- высота	160	160	175	175	205	205
Масса счетчика, кг, не более	1,7	2,1	2,5	3,5	8	12
Наработка на отказ, ч,	130000
Средний срок службы, лет	13

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количе ство
Счетчик холодной или горячей воды крыльчатый	SMART-К	1 шт.
Присоединительный комплект (по требованию потребителя)		1 шт.
Встраиваемый обратный клапан (по требованию потребителя)		1 шт.
Колпачок защитный (по требованию потребителя)		2 шт.
Упаковка		1 шт.
Паспорт	26.51.52.002-52094329-2022 ПС	1 экз.

Сведения о методиках (методах) измерений приведены в п. 5.2 и п. 5.3 паспорта 26.51.52.002-52094329-2022 ПС.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 26.51.52.002-52094329-2022 «Счетчики холодной и горячей воды крыльчатые SMART-К» Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО»)

ИНН 5009130613

Адрес: 142005, Московская область, г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д.50, кв 478

Тел.: 8 (499) 404-12-01

E-mail: info@ umispro.ru

Изготовитель

Общество с ограниченной ответственностью «ЮМИС ПРО» (ООО «ЮМИС ПРО») ИНН 5009130613

Адрес: 142005, Московская область, г.о. Домодедово, г. Домодедово, мкр. Северный, ул. Советская, д.50, кв 478

Тел.: 8 (499) 404-12-01

E-mail: info@ umispro.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «19» декабря 2022 г. № 3208

Лист № 1 Регистрационный № 87709-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Имитаторы электродной системы И-03

Назначение средства измерений

Имитаторы электродной системы И-03 (далее по тексту - имитаторы) предназначены для воспроизведения напряжения постоянного тока и для воспроизведения электрического сопротивления.

Описание средства измерений

Конструктивно имитаторы представляют собой переносные приборы, выполненные в пластмассовых корпусах. На лицевой панели имитаторов расположены разъемы для подключения внешних устройств, панель разъемов, индикатор заряда батареи, жидкокристаллический дисплей и панель управления. На задней панели расположен отсек автономных источников питания.

Принцип действия имитаторов основан на цифро-аналоговом преобразовании кода, генерируемого микропроцессором, в пропорциональный аналоговый сигнал - напряжение постоянного тока.

Имитаторы генерируют напряжение постоянного тока, соответствующее различным электродным системам, применяемым для потенциометрических измерений. Имитатор предназначен для проверки работоспособности рН-метров, иономеров и редоксметров. Имитатор позволяет проверять исправность вторичных измерительных преобразователей для этих приборов, исправность соединительной линии между электродной системой и вторичным измерительным преобразователем, влияние на показания приборов изменения сопротивления электродов и ЭДС «Земля-раствор», помехозащищенность приборов.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится с помощью наклейки, лазерной печатью или иным способом на заднюю панель имитатора в виде цифрового обозначения.

Общий вид имитаторов с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2. Места пломбирования от несанкционированного доступа расположены на задней панели имитатора, на одном из винтов, соединяющих заднюю панель с корпусом.

Рисунок 1 - Общий вид передней панели имитатора электродной системы И-03

Рисунок 2 - Общий вид задней панели имитатора электродной системы И-03

Программное обеспечение

Управление режимами работы и настройками имитаторов осуществляется с помощью внутреннего программного обеспечения (далее по тексту - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящими к искажению результатов измерений. ПО не является метрологически значимым и недоступно для изменения пользователем.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	недоступно
Номер версии (идентификационный номер ПО), не ниже	v.0.19
Цифровой идентификатор ПО	недоступно

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведения напряжения постоянного тока, мВ	от -2000 до 2000
Разрешение, мВ	1
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ	±1
Диапазон воспроизведения электрического сопротивления, имитирующего внутреннее сопротивление измерительного электрода, МОм	от 0 до 1000
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, %	±10
Диапазон воспроизведения электрического сопротивления, имитирующего внутреннее сопротивление электрода сравнения, кОм	от 0 до 20
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, %	±10
Диапазон воспроизведения напряжения между цепью электрода сравнения и клеммой «±» имитатора (ЭДС «Земля-раствор»), В	от - 1,5 до 1,5
Пределы допускаемой абсолютной погрешности воспроизведения ЭДС «Земля-раствор», В	± 0,2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания*: - напряжение постоянного тока, В	3,7
- потребляемая сила постоянного тока, мА, не более	5
Габаритные размеры (длина^хширина^хвысота), мм, не более	180x100x40
Масса, кг, не более	0,35
Рабочие условия эксплуатации: - температура окружающей среды, °С	от +18 до +28
- относительная влажность при 25 °С, %, не более	80
- атмосферное давление, кПа	от 84 до 106,7
Средняя наработка на отказ, ч, не менее	20000
Средний срок службы, лет, не менее	8
Примечание: * - применяется литиевый аккумулятор типа АА

Знак утверждения типа наносится

на заднюю панель имитаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Имитатор электродной системы	И-03	1 шт.
Кабель BNC-BNC	-	1 шт.
Кабель USB-A/M- USB-A/M	-	1 шт.
Литиевый аккумулятор АА 3,7 В	-	1 шт.
USB сетевое зарядное устройство 5 В, 2 А	-	1 шт.*
Г альванический элемент питания ААА	-	1 шт.*
Руководство по эксплуатации	ГРБА.441461.001РЭ	1 экз.
Примечание: * - поставляется дополнительно по требованиям заказчика

Сведения о методиках (методах) измерений

приведены в разделе 2.3 «Порядок работы» руководства по эксплуатации: Имитаторы электродной системы И-03. ГРБА.441461.001РЭ. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 26.51.53-061-89650280-2022. Имитаторы электродной системы И-03. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Измерительная техника»

(ООО «Измерительная техника»)

ИНН 7722667131

Юридический адрес: 105082, г. Москва, ул. Бакунинская, д. 58 стр. 1, этаж 1, пом. II, комн.2

Телефон: +7 (495) 232-49-74, 232-42-14 e-mail: izmteh@izmteh.ru

Веб-сайт: www.izmteh.ru

Изготовитель

Общество с ограниченной ответственностью «Измерительная техника»

(ООО «Измерительная техника»)

ИНН 7722667131

Юридический адрес: 105082, г. Москва, ул. Бакунинская, д. 58 стр. 1, этаж 1, пом. II, комн.2

Адрес места деятельности: 109202, г. Москва, шоссе Фрезер, 12

Телефон: +7 (495) 232-49-74, 232-42-14

e-mail: izmteh@izmteh.ru

Веб-сайт: www.izmteh.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Лист № 1 Регистрационный № 87710-22 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Терморегистраторы многократного применения LIBERO

Назначение средства измерений

Терморегистраторы многократного применения LIBERO (далее по тексту -терморегистраторы или логгеры) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.

Описание средства измерений

Принцип действия измерителей основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных (или внешних) первичных преобразователей (датчиков) температуры и относительной влажности.

Каждый измеритель представляет собой автономный программируемый самописец (логгер), фиксирующий температуру и относительную влажность (только для моделей CH, GH) в течение заданного пользователем временного интервала и длительности записи. Терморегистраторы позволяют установить пороговые значения, при нарушении которых выдается сигнал «ТРЕВОГА».

Терморегистраторы многократного применения LIBERO изготавливаются следующих моделей: CE, CH, CL, GE, GF, GH, GL, W/WSI. Модели терморегистраторов различаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

Для терморегистраторов моделей CE, CH, CL, W/WSI запись новых установочных параметров, производится с помощью персонального компьютера с установленным ПО liberoCONFIG. Считывание информации, накопленной в терморегистраторах, производится c помощью файла формата «.pdf», сформированного при его подключении к персональному компьютеру. Для моделей CE, CH, CL доступно считывание по беспроводному интерфейсу Bluetooth на гаджет пользователя для дальнейшего хранения и визуализации данных с помощью приложения LIBEROCxBLE.

Приложение LIBEROCxBLE позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.

Для терморегистраторов моделей GE, GF, GH, GL запись новых установочных параметров, а также считывание накопленной информации возможно самим пользователем с помощью удаленного сервера (web.elpro.cloud) с установленным программным обеспечением, доступ на который обеспечивается индивидуальным паролем.

Обработка информации в отчетном файле формата «.pdf» терморегистраторов многократного применения LIBERO производится с помощью ПО elproVIEWER.

Терморегистраторы моделей CE, CL, GF, GL конструктивно выполнены в виде компактного моноблока из пластика со встроенным (модели CL, GF, GL) или внешним подключаемым датчиком температуры (модель CE). Терморегистраторы моделей CH, GH конструктивно выполнены в виде компактного моноблока из пластика со встроенным датчиком температуры и относительной влажности. Терморегистраторы модели GE конструктивно выполнены в виде компактного моноблока из пластика со встроенным и внешним подключаемым датчиком температуры.

На лицевой стороне терморегистраторов расположены жидкокристаллический дисплей, кнопки управления и светодиодные индикаторы(в зависимости от модели). Модели CE, CH, CL,W/WSI оснащены USB-разъемом для подключения к персональному компьютеру.

Внешние подключаемые датчики изготавливаются следующих моделей: PRO_PT100_ST100D4_PTFE1_M8, PRO_PT100_ST100D4_PTFE2.65_M8,

PRO_PT100_P20D5_PLA1_M8, PRO_PT100_P20D5_PLA2.65_M8,

PRO_PT100_ST300D3_M8_CRYO, PRO_PT100_ST350D3_M8_CRYO.

Терморегистраторы модели W/WSI состоят из считывающей станции (W) и сенсора (WSI) со встроенным датчиком температуры. Конструктивно считывающая станция выполнена в виде компактного моноблока из пластика. На лицевой стороне терморегистраторов расположены жидкокристаллический дисплей, кнопки управления и светодиодные индикаторы. На оборотной стороне имеется выносной USB-разъемом для подключения к персональному компьютеру. Сенсор конструктивно выполнен в виде круглого моноблока из пластика, на лицевой стороне которого расположены светодиодные индикаторы.

Цветовая гамма этикеток терморегистраторов может быть изменена по решению Изготовителя в одностороннем порядке.

На рисунках 1-11 представлены фотографии общего вида терморегистраторов и внешних

датчиков.

Рисунок 1 - Общий вид терморегистраторов многократного применения LIBERO модели CE

Рисунок 2 - Общий вид терморегистраторов многократного применения LIBERO модели CH

Рисунок 3 - Общий вид терморегистраторов многократного применения LIBERO модели CL

Рисунок 4 - Общий вид

терморегистраторов многократного применения

LIBERO модели GE

Рисунок 5 - Общий вид

терморегистраторов многократного применения

LIBERO модели GL

Рисунок 6 - Общий вид

терморегистраторов многократного применения

LIBERO модели GH

Рисунок 7 - Общий вид терморегистраторов многократного применения LIBERO модели GF

Рисунок 8 - Общий вид терморегистраторов многократного применения LIBERO модели

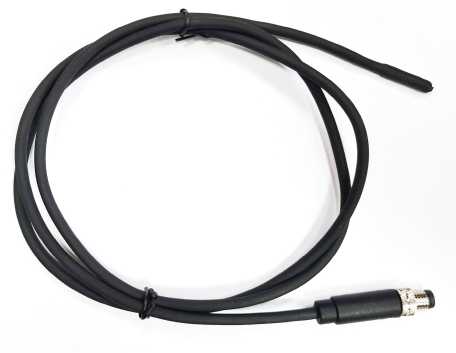

Рисунок 9 - Общий вид внешнего датчика модели

PRO_PT100_ST100D4_PTFE1_M8

PRO_PT100_ST100D4_PTFE2.65_M8

W/WSI

Рисунок 10 - Общий вид внешнего датчика модели PRO_PT100_P20D5_PLA1_M8 PRO_PT100_P20D5_PLA2.65_M8

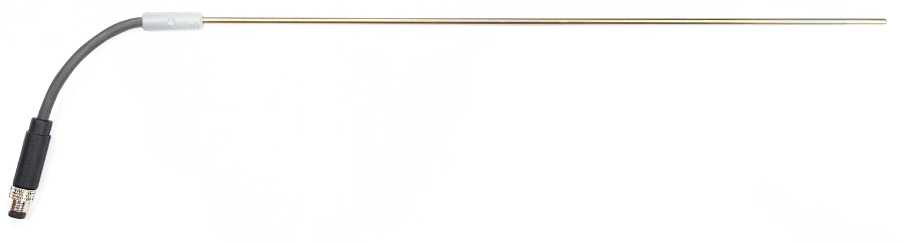

Рисунок 11 - Общий вид внешнего датчика модели PRO_PT100_ST300D3_M8_CRYO

PRO_PT100_ST350D3_M8_CRYO

Пломбирование терморегистраторов не предусмотрено. Заводской номер наносится в виде наклейки на лицевой стороне корпуса терморегистраторов (для моделей CE, CH, CL, GE, GF, GH, GL) и с оборотной стороны (для модели W/WSI) (рисунок 12). Конструкция терморегистраторов не предусматривает нанесение знака поверки на средство измерений.

Место нанесения

Switzerland www.elpro.c

Set LIBERO W/WSI

ID: 81007006/83015654

Contains FCC ID: S9NSPBTLERF Contains IC: 8976C-SPBTLERF

заводс кого

номера

LIBERO W

Рисунок 12 - Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) терморегистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО. Встроенное ПО терморегистратора находится в памяти запоминающего устройства (далее по тексту - ПЗУ) микроконтроллера и не доступно для внешнего воздействия (изменения).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенного ПО терморегистраторов представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	1.7.0
Цифровой идентификатор программного обеспечения	отсутствует

Автономное (внешнее) ПО liberoCONFIG устанавливается на компьютер и применяется для настройки таких параметров как: интервал между измерениями, длительность записи и время задержки начала измерений («отложенный» старт), количество пороговых значений и др.

Автономное (внешнее) ПО elproVIEWER устанавливается на компьютер и применяется для обработки информации в отчетном файле формата «.pdf» терморегистраторов.

Автономное (внешнее) ПО LIBEROCxBLE реализовано в виде приложения и доступно для скачивания (Android и iOS) и позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.

Метрологические и технические характеристики

Метрологические характеристики регистраторов приведены в таблицах 2-8.

Таблица 2 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели CE

Наименование характеристики	Значение
Диапазон измерений температуры (в зависимости от модификации внешнего датчика), °C: - PRO_PT100_ST300D3_M8_CRYO, PRO_PT100_ST350D3_M8_CRYO - PRO_PT100_P20D5_PLA1_M8, PRO_PT100_P20D5_PLA2.65_M8 - PRO_PT100_ST100D4_PTFE1_M8, PRO PT 100 ST 100D4 PTFE2.65 M8	от -196 до +200 от -50 до +105 от -90 до +250
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,4 (от -196 до -100 °C включ.) ±1,0 (св. -100 до -50 °C включ.) ±0,4 (св. -50 до -10 °C включ.) ±0,3 (св. -10 до +25 °C включ.) ±0,5 (св. +25 до +100 °C включ.) ±0,7 (св. +100 до +200 °C включ.) ±1,1 (св. +200 °C)
Разрешающая способность при измерении температуры, °C	0,1

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -30 до -20 °C включ.) ±0,5 (св. -20 до 0 °C включ.) ±0,4 (св. 0 до +65 °C включ.) ±0,5 (св. +65 °C)
Разрешающая способность при измерении температуры, °C	0,1

Таблица 4 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели CH

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±0,4
Разрешающая способность при измерении температуры, °C	0,1
Диапазон измерений (показаний) относительной влажности, %	от 5 до 95 (от 0 до 100)
Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерений, % (при температуре окружающей среды от +5 до +70 °С)	±2,5 (от 0 до 90 % включ.) ±3,5 (св. 90 %)
Разрешающая способность при измерении относительной влажности, %	0,1

Наименование характеристики	Значение
Диапазон измерений температуры внутренним датчиком, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры внутренним датчиком, °C	±1,0 (от -30 до -20 °C включ.) ±0,5 (св. -20 до 0 °C включ.) ±0,4 (св. 0 до +65 °C включ.) ±0,5 (св. +65 °C)
Диапазон измерений температуры внешним датчиком (в зависимости от модификации внешнего датчика), °C: - PRO_PT100_ST300D3_M8_CRYO, PRO_PT100_ST350D3_M8_CRYO -PRO_PT100_P20D5_PLA1_M8, PRO_PT100_P20D5_PLA2.65_M8 - PRO_PT100_ST100D4_PTFE1_M8, PRO PT 100 ST 100D4 PTFE2.65 M8	от -196 до +200 от -50 до +105 от -90 до +250
Пределы допускаемой абсолютной погрешности при измерении температуры внешним датчиком, °C	±1,4 (от -196 до -100 °C включ.) ±1,0 (св. -100 до -50 °C включ.) ±0,4 (св. -50 до -10 °C включ.) ±0,3 (св. -10 до +25 °C включ.) ±0,5 (св. +25 до +100 °C включ.) ±0,7 (св. +100 до +200 °C включ.) ±1,1 (св. +200 °C)
Разрешающая способность при измерении температуры, °C	0,1

Таблица 6 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели GL

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -30 до -20 °C включ.) ±0,5 (св. -20 до 0 °C включ.) ±0,4 (св. 0 до +65 °C включ.) ±0,5 (св. +65 °C)
Разрешающая способность при измерении температуры, °C	0,1

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -30 до -20 °C включ.) ±0,5 (св. -20 до 0 °C включ.) ±0,4 (св. 0 до +65 °C включ.) ±0,5 (св. +65 до +70 °C включ.)
Разрешающая способность при измерении температуры, °C	0,1
Диапазон измерений (показаний) относительной влажности, %	от 5 до 95 (от 0 до 100)
Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерений, % (при температуре окружающей среды от +5 до +70 °)	±2,5 (от 0 до 90 % включ.) ±3,5 (св. 90 %)
Разрешающая способность при измерении относительной влажности, %	0,1

Таблица 8 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели GF

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -40 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -40 до -20 °C не включ.) ±0,5 (от -20 до 0 °C не включ.) ±0,4 (от 0 до +65 °C включ.) ±0,5 (св. +65 °C)
Разрешающая способность при измерении температуры, °C	0,1

Таблица 9 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели W/WSI

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -35 до +50
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -35 до -10 °C включ.) ±0,5 (св. -10 до 0 °C включ.) ±0,4 (св. 0 до +25 °C включ.) ±0,8 (св. +25 °C)
Разрешающая способность при измерении температуры, °C	0,1

Основные технические характеристики терморегистраторов приведены в таблицах 10-13.

Таблица 10 - Основные технические характеристики терморегистраторов многократного применения LIBERO моделей CE, CL, CH

Наименование характеристики	Значение
Программируемый интервал между измерениями, мин	от 1 до 1440
Напряжение питания постоянного тока, В	3 (незаменяемый элемент питания)
Г абаритные размеры (длина х ширина х высота), не более, мм	95x41x11
Масса, не более, г	44
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -30 до +70 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	10176
Средний срок службы, лет, не менее	3

Таблица 11 - Основные технические характеристики терморегистраторов многократного применения LIBERO моделей GE, GF, GH, GL

Наименование характеристики	Значение
Программируемый интервал между измерениями, мин	15, 30, 45, 60
Напряжение питания постоянного тока, В	3 (незаменяемый элемент питания)
Г абаритные размеры (длина х ширина х высота), не более, мм	100x65x19
Масса, не более, г	125
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -30 до +70 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	10176
Средний срок службы, лет, не менее	3

Наименование характеристики	Значение
Программируемый интервал между измерениями, мин	от 1 до 1440
Напряжение питания постоянного тока, В: - считывающая станция (W) - сенсор (W SI)	4,5 (три элемента типа «ААА») 3,0 (два элемента типа «ААА»)
Габаритные размеры считывающей станции (W) (длина х ширина х высота), не более, мм	115x83x27
Масса считывающей станции (W), не более, г	195
Габаритные размеры сенсора (WSI) (диаметр х высота), не более, мм	73x17
Масса сенсора (W SI), не более, г	17
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от 0 до +50 (считывающая станция) от -35 до +50 (сенсор) 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	40000
Средний срок службы, лет, не менее	5

Таблица 13 - Основные технические характеристики внешних датчиков

Наименование характеристики	Значение
Г абаритные размеры зонда (диаметр х длина), не более, мм: - PRO_PT100_ST300D3_M8_CRYO	3x300
- PRO_PT100_ST350D3_M8_CRYO	3x350
- PRO_PT100_P20D5_PLA1_M8, PRO_PT100_P20D5_PLA2.65_M8	5x20
- PRO_PT100_ST100D4_PTFE1_M8, PRO PT 100 ST 100D4 PTFE2.65 M8	4x100
Г абаритные размеры соединительного кабеля (диаметр х длина), не более, мм: - PRO_PT100_ST300D3_M8_CRYO, PRO_PT100_ST350D3_M8_CRYO	4x50
- PRO_PT100_P20D5_PLA1_M8	4x1000
- PRO_PT100_P20D5_PLA2.65_M8	4x2650
- PRO_PT100_ST100D4_PTFE1_M8	3,5x1000
- PRO PT100 ST100D4 PTFE2.65 M8	3,5x2650

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на терморегистраторы типографским способом.

Лист № 11

Всего листов 12 Комплектность средства измерений

Таблица 14 - Комплектность средства измерений

Наименование	Обозначение	Количество
Терморегистратор многократного применения (модель в соответствии с заказом)	LIBERO	В соответствии с заказом (минимальное количество 1 шт.)
Элемент питания типа «ААА» (только для модели W/WSI)	-	5 шт.⁽*⁾
Внешний датчик (модель в соответствии с заказом) (только для моделей CE, GE)	-	1 шт.⁽*⁾
Руководство по эксплуатации (на русском языке)	-	1 экз.
Примечания: ^(*) - в соответствии с количеством терморегистраторов в заказе.

Сведения о методиках (методах) измерений приведены в разделе 3.3 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к терморегистраторам многократного применения LIBERO

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов;

Стандарт предприятия на терморегистраторы многократного применения LIBERO фирмы-изготовителя ELPRO-BUCHS AG, Швейцария.

Правообладатель

ELPRO-BUCHS AG, Швейцария Langaeulistrasse 45 9470 Buchs SG, Switzerland +86-755-25738050

E-mail: online@elpro.com

Web-сайт: www.elpro.com

Изготовитель

ELPRO-BUCHS AG, Швейцария Langaeulistrasse 45 9470 Buchs SG, Switzerland +86-755-25738050

E-mail: online@elpro.com

Web-сайт: www.elpro.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77; (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 4

Регистрационный № 87695-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-5000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - РВС) предназначены для измерения объема жидкости.

Описание средства измерений

Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.

РВС представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей, оснащеные дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточными устройствами, приборами контроля и сигнализации.

Место расположения РВС, заводские номера 3 и 5: ООО «ННПО», УСН-4/2.

Пломбирование РВС не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводские номера нанесены на стенки резервуаров методом аэрографии и указаны в паспортах.

Общий вид РВС представлен на рисунке 1.

Рисунок 1 - Общий вид РВС-5000, зав. номер 3

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Срок службы, лет

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-5000	2 экз.
Паспорт		2 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Трест «Тюменнефтегазмонтаж»

Адрес: г. Тюмень

Изготовитель

Трест «Тюменнефтегазмонтаж» (Изготовлены в 1972 г.)

Адрес: г. Тюмень

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

Лист № 1

Всего листов 3

Регистрационный № 87696-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-80

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-80 (далее - РГС-80) предназначены для измерения объема жидкости.

Описание средства измерений

Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.

РГС-80 представляют собой закрытые горизонтальные цилиндрические сосуды с элиптическими днищами, оснащенные люками, патрубками и съемной теплоизоляцией.

Место расположения РГС-80, заводские номера 36834, 36742: ООО «ННПО», УПН-1.

Пломбирование РГС-80 не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводские номера указаны в паспортах.

Общий вид РГС-80 представлен на рисунке 1.

Рисунок 1 - Общий вид РГС-80

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	80
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Срок службы, лет

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-80	2 экз.
Паспорт		2 экз.

Сведения о методиках (методах) измерений приведены в разделе «Измерение объема жидкости в резервуаре» паспорта.

Нормативные документы, устанавливающие требования к средствам измерений

Правообладатель

Акционерное общество «Салаватнефтемаш»

(АО «Салаватнефтемаш»)

ИНН 0266017771

Адрес: 453256, Республика Башкортостан, г. Салават, ул. Молодогвардейцев, д. 26

Телефон: (3476) 32-99-18

Факс: (3476) 37-75-32

E-mail: snm@snm.ru

Изготовитель

Акционерное общество «Салаватнефтемаш»

(АО «Салаватнефтемаш»)

ИНН 0266017771

Адрес: 453256, Республика Башкортостан, г. Салават, ул. Молодогвардейцев, д. 26

Телефон: (3476) 32-99-18

Факс: (3476) 37-75-32

E-mail: snm@snm.ru

Испытательный центр

Адрес: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

Лист № 1

Всего листов 4

Регистрационный № 87697-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры АР40ХХ

Назначение средства измерений

Акселерометры АР40ХХ (далее - акселерометр) предназначены для измерений ускорения.

Описание средства измерений

Конструктивно акселерометры представляют собой микроэлектромеханическую систему (МЭМС) и состоят из чувствительного элемента и печатной платы для регулировки напряжения, защиты и температурной компенсации, заключенных в металлический корпус с электрическим разъемом.

Принцип действия акселерометров основан на изменении ёмкости чувствительного элемента при перемещении инерционной массы, являющейся его частью, под действием ускорения и преобразования емкости чувствительного элемента в выходной сигнал.

Акселерометры выпускаются в модификациях АР4000, АР4001, АР4002, АР4003, которые отличаются номинальным коэффициентам преобразования, амплитудным и частотным диапазонами.

Материал корпуса - нержавеющая сталь или титановый сплав.

Маркировка акселерометров, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки.

Нанесение знака поверки на акселерометр не предусмотрено. Внешний вид акселерометров приведён на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Внешний вид акселерометра

Рисунок 1 - Общий вид РВС-5000, зав. номер 5

Таблица 1 - Метрологические характеристики

Метрологические и технические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	5000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,1

Пломбирование акселерометров не предусмотрено.

Лист № 2

Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений амплитуды ускорения, м/с²:
- для АР4000	от 0,05 до 2000
- для АР4001	от 0,05 до 500
- для АР4002	от 0,05 до 200
- для АР4003	от 0,05 до 100
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м-с^-2):
- для АР4000	1
- для АР4001	4
- для АР4002	10
- для АР4003	20
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах	+3
Рабочий диапазон частот, Гц:
а) диапазон А (неравномерность частотной характеристики +5 %):
- для АР4000	от 0,3 до 700
- для АР4001	от 0,3 до 600
- для АР4002	от 0,3 до 500
- для АР4003	от 0,3 до 400
б) диапазон В (неравномерность частотной характеристики +12,5 %):
- для АР4000	от 0,1 до 1500
- для АР4001	от 0,1 до 1200
- для АР4002	от 0,1 до 1000
- для АР4003	от 0,1 до 800
Частота установочного резонанса, кГц, не менее:
- для АР4000	4,5
- для АР4001	3,6
- для АР4002	3,0
- для АР4003	2,4
Нелинейность амплитудной характеристики, %:
- в диапазоне от 0,1 до 300 м/с² включительно	+2
- в диапазоне от 0,05 м/с² до максимального значения	+4
Относительный коэффициент поперечного преобразования, %, не более	5
Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур, %/°С	0,2
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25
- относительная влажность воздуха при температуре +20 °С, %, не более	80

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от +6 до +30
Масса, кг, не более	0,026
Габаритные размеры (длина^хширина^хвысота), мм, не более	12x22x22

Продолжение таблицы 2

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре +20 °С, %, не более

от -55 до +125

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта АБКЖ.433644.001ПС и руководства по эксплуатации АБКЖ.433644.001ПС типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 3 - Комплектность акселерометра

Наименование	Обозначение	Кол-во
Акселерометр АР40ХХ	АБКЖ.433644.001	1 шт.
Акселерометр АР40ХХ. Паспорт	АБКЖ.433644.001ПС	1 экз.
Акселерометр АР40ХХ. Руководство по эксплуатации	АБКЖ.433644.001РЭ	1 экз. на партию
Комплект принадлежностей		по требованию

Сведения о методиках (методах) измерений

приведены в АБКЖ.433644.001РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

АБКЖ.433644.001ТУ Акселерометр АР40ХХ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, Нижегородской обл., г. Саров, ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородской обл., г. Саров, пр. Мира, д. 37

Телефон: (83130) 22224, 22302, 22253

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.

Лист № 1

Всего листов 3

Регистрационный № 87698-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-80

Назначение средства измерений

Описание средства измерений

Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.

Место расположения РГС-80, заводские номера 611410, 611411, 611412:

ООО «ННПО», УПН-2.

Пломбирование РГС-80 не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводские номера нанесены на информационных табличках резервуаров типографским способом и указаны в паспортах.

Общий вид РГС-80 представлен на рисунке 1.

Рисунок 1 - Общий вид РГС-80 и информационная таблички

Рисунок 2 - Общий вид РГС-80 и информационные таблички

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	80
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Срок службы, лет

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-80	3 экз.
Паспорт		3 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Измерение объема жидкости в резервуаре» паспорта.

Нормативные документы, устанавливающие требования к средствам измерений

Правообладатель

Черновицкий машиностроительный завод

Украина, г. Черновцы

Изготовитель

Черновицкий машиностроительный завод. (Изготовлены в 1986 г.)

Украина, г. Черновцы

Испытательный центр

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

Лист № 1 Регистрационный № 87699-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная массовая передвижная

Назначение средства измерений

Установка поверочная массовая передвижная (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости.

Описание средства измерений

Принцип действия установки основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости (в состав установки не входят), системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, системы управления, сбора и обработки информации и измерении расхода и количества жидкости в потоке средствами измерений.

Установка состоит из средства измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, средств измерений температуры жидкости, избыточного давления жидкости, а также системы управления, сбора и обработки информации. В качестве средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости в составе установки применяются расходомеры массовые Promass (регистрационный номер 68358-17). В качестве средств измерений температуры жидкости применяются датчик температуры Rosemount 644 (регистрационный номер 63889-16) и термометры ртутные стеклянные лабораторные ТЛ-4 (регистрационный номер 303-91). В качестве средств измерений давления жидкости применяются датчик давления Метран-150 (регистрационный номер 32854-13), манометры показывающие для точных измерений МПТИ (регистрационный номер 26803-11) и манометры ФТ модели ДМ8008-ВУф Кс (регистрационный номер 60168-15). Система управления, сбора и обработки информации реализована на базе комплекса измерительно-вычислительного расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13). Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемого средства измерений и средств измерений, входящих в состав установки.

Общий вид установки представлен на рисунке 1.

А) Технологический отсек Б) Отсек для оператора

В) Отсеки, интегрированные в закрытом кузове вездеходного автотранспорта на двухосном шасси

Рисунок 1 - Общий вид установки

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

Места пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения расходомеров массовых Promass, входящих в состав установки

Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

■—1Г"Т_1

нефтегаэинжиниринг

450027, Республика Башкортостан, г.Уфа, ул.Индустриальное шоссе, 55 Телефон: +7 (347) 29 5-9 2-4 6, факс: +7 (347)295-92-47, E-mail: ngi@ngi-ufa.ru

УСТАНОВКА ПОВЕРОЧНАЯ МАССОВАЯ ПЕРЕДВИЖНАЯ

ЗАВОДСКОЙ НОМ ЕР № 16181 I

ЕНЕ

отк

ДАТА ИЗГОТОВЛЕНИЯ |11.2021]

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера на маркировочной табличке

Программное обеспечение

Программное обеспечение установки автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.

В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.

Программное обеспечение установки разделяется на метрологически значимую и метрологически незначимую части.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	ПО ИВК (ИнКС.425210.003)
Идентификационное наименование ПО	Abak.bex
Номер версии (идентификационный номер) ПО	1.0
Цифровой идентификатор ПО	4069091340
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений (воспроизведения) массового и объемного расходов жидкости, т/ч (м³/ч)	от 4 до 600
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости, %	±0,08
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, %	±0,09

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	жидкость (нефть товарная по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, однофазные жидкие углеводороды, вода)
Температура, °С	от -20 до +90
Избыточное давление, МПа	от 0,1 до 10,0
Плотность, кг/м³	от 600 до 1200
Вязкость, мм/с²	от 1 до 1500
Потребляемая мощность, В^А, не более	9

Окончание таблицы 3

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- длина	9850
- ширина	2700
- высота	3860
Параметры электрического питания:
- напряжение питания, В	380±38; 220±22
- частота, Г ц	50±1
Масса, кг, не более	21500
Условия эксплуатации:
- температура окружающего воздуха, °С	от -40 до +50
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 107
Средний срок службы установки, лет	10
Средняя наработка на отказ, ч	20000

Знак утверждения типа

наносится лазерной гравировкой на маркировочную табличку, закрепленную на корпусе установки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Установка поверочная массовая передвижная, зав. № 618	-	1 шт.
Руководство по эксплуатации	618.00.00.00.000 РЭ	1 экз.
Паспорт	618.00.00.00.000 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Устройство и принцип работы» документа «Установка поверочная массовая передвижная. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Нефтегазинжиниринг» (ООО «НПП «Нефтегазинжиниринг») ИНН 0278093583

Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Индустриальное ш., д. 55

Телефон: +7 (347) 246-16-38, факс: +7 (347) 295-92-47

Web-сайт: www.ngi-ufa.ru

E-mail: ngi@ngi-ufa.ru

Изготовитель

Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Индустриальное ш., д. 55

Телефон: +7 (347) 246-16-38, факс: +7 (347) 295-92-47

Web-сайт: www.ngi-ufa.ru

E-mail: ngi@ngi-ufa.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «19» декабря 2022 г. № 3208

Лист № 1 Регистрационный № 87700-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная эталонная передвижная расходомерная «УэпрТЭК»

Назначение средства измерений

Установка поверочная эталонная передвижная расходомерная «УэпрТЭК» (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и массового расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и массового расхода жидкости.

Описание средства измерений

Принцип действия установки основан на использовании прямого метода динамических измерений массы жидкости в потоке и массового расхода жидкости.

Установка состоит из средства измерений массы жидкости в потоке и массового расхода жидкости, средств измерений температуры, давления измеряемой среды, а также системы управления, сбора и обработки информации. В качестве средства измерений массового расхода жидкости и массы жидкости в потоке в составе установки применяется расходомер массовый Promass (регистрационный номер 68358-17). В качестве средств измерений температуры измеряемой среды применяются преобразователь температуры CTR-ALW (регистрационный номер 72825-18) и термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91). В качестве средств измерений давления измеряемой среды применяются датчик давления Метран-150 (регистрационный номер 32854-13) и манометр показывающий для точных измерений МПТИ (регистрационный номер 26803-11). Система управления, сбора и обработки информации реализована на базе вычислителя УВП-280 (регистрационный номер 53503-13).

Измеряемая среда, пройдя через поверяемое средство измерений в подключаемом к установке узле, подается в установку и проходит через средства измерений температуры и давления измеряемой среды, расходомер массовый Promass и далее направляется обратно в подключенный узел. При этом система управления, сбора и обработки информации в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемого средства измерений и средств измерений, входящих в состав установки.

Общий вид установки представлен на рисунке 1.

Рисунок 1 - Общий вид установки

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомера массового Promass, входящего в состав установки, с нанесением знака поверки на пломбу. Места пломбирования фланцевых соединений расходомера массового Promass, входящего в состав установки, приведены на рисунке 2.

1 Места пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

ООО НПП «ТЭК»

Россия, 634040

Томск, ул. Высоцкого, 33 www.npptec.ru

Установка поверочная эталонная передвижная расходомерная «УэпрТЭК» 0ФТ.05.298Б.00.00.00.00.00.01

Пределы допускаемой относительной погрешности при измерении массы жидкости в потоке и массового расхода жидкости, % Диапазон измерений массового расхода, т/ч Максимальное рабочее избыточное давление, МПа, не более

Максимальная температура, °C, не более Габаритные размеры LxBxH, мм, не менее

±0,1 от 9 до 180

не более 6

Масса, кг

Заводской No

плюс 50 2000x1000x1740

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение установки автономное.

Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО вычислителя УВП-280
Номер версии (идентификационный номер) ПО	не менее 3.13
Цифровой идентификатор ПО	4DF582B6
Алгоритм вычисления цифрового идентификатора	CRC 32

Метрологические и технические характеристики

Метрологические и технические характеристики, приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений (воспроизведения) массового расхода жидкости, т/ч	от 9 до 180
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении) массы жидкости в потоке и массового расхода жидкости, %	±0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	жидкость (вода питьевая, нефть и нефтепродукты)
Температура измеряемой среды, °С	от 0 до +50
Избыточное давление измеряемой среды, МПа	от 0 до 6
Плотность измеряемой среды, кг/м³	от 500 до 1800
Вязкость динамическая измеряемой среды, мПа^с, не более	1100
Параметры электрического питания:
- напряжение питания, В	220±22
- частота, Г ц	50±0,5
Потребляемая мощность при напряжении переменного тока 230 В, Вт, не более	250
Параметры электрического питания: - напряжение постоянного тока, В	24
Потребляемая мощность при напряжении постоянного тока 24 В, Вт, не более	50
Габаритные размеры, мм, не более:
- длина	2000
- ширина	1000
- высота	1740
Масса, кг, не более	600
Условия эксплуатации:
- температура окружающего воздуха, °С	от -40 до +60
- относительная влажность окружающего воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 107
Средний срок службы установки, лет, не менее	10
Средняя наработка на отказ, ч	20000

Знак утверждения типа

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Установка поверочная эталонная передвижная расходомерная	«УэпрТЭК», зав. № 21001	1 шт.
Руководство по эксплуатации	ОФТ.05.2986.00.00.00.00.00.01 РЭ	1 экз.
Паспорт	ОФТ.05.2986.00.00.00.00.00.01 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» документа «Установка поверочная эталонная передвижная расходомерная «УэпрТЭК». Руководство по эксплуатации. ОФТ.05.2986.00.00. 00.00.00.01 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»)

ИНН 7020037139

Адрес: 634040, Томская область, г. Томск, ул. Владимира Высоцкого, д. 33

Телефон: +7 (3822) 63-39-54, факс: +7 (3822) 63-39-63

E-mail: npp@mail.npptec.ru

Изготовитель

ИНН 7020037139

Адрес: 634040, Томская область, г. Томск, ул. Владимира Высоцкого, д. 33

Телефон: +7 (3822) 63-39-54, факс: +7 (3822) 63-39-63

E-mail: npp@mail.npptec.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Лист № 1 Регистрационный № 87701-22 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-12,5

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - РГС) предназначен для измерения объема жидкости.

Описание средства измерений

Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.

РГС представляет собой закрытый горизонтальный цилиндрический сосуд с коническими днищами, оснащенный люками и патрубками.

Место расположения резервуара стального горизонтального цилиндрического РГС-12,5, заводской номер ЕП-1: СИКН №557, ЦПНН-1, Аригольское месторождение.

Пломбирование РГС не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводской номер нанесен на информационной табличке резервуара методом аэрографии и указан в паспорте.

РГС на месте эксплуатации представлен на рисунке 1.

Рисунок 1 - РГС на месте эксплуатации

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	12,5
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-12,5	1 экз.
Паспорт		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Измерение объема жидкости в резервуаре» паспорта.

Нормативные документы, устанавливающие требования средству измерений

Правообладатель

Публичное акционерное общество «Славнефть - Мегионнефтегаз»

(ПАО «СН-МНГ»)

ИНН 8605003932

Адрес: 628684, Ханты-Мансийский автономный округ-Югра, г. Мегион,

ул. Кузьмина, д. 51

Телефон: (34643) 4-67-02

Факс: (34643) 4-64-34

Изготовитель

Публичное акционерное общество «Славнефть - Мегионнефтегаз» (ПАО «СН-МНГ»)

ИНН 8605003932

Адрес: 628684, Ханты-Мансийский

автономный округ-Югра,

г. Мегион,

ул. Кузьмина, д. 51

Телефон: (34643) 4-67-02

Факс: (34643) 4-64-34

Испытательный центр

«Государственный региональный центр Тюменской и Курганской областях, Ханты-

Федеральное бюджетное учреждение стандартизации, метрологии и испытаний

Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

Лист № 1 Регистрационный № 87702-22 Всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики-регистраторы ВЗЛЕТ ТСР

Назначение средства измерений

Теплосчетчики-регистраторы ВЗЛЕТ ТСР предназначены для измерений тепловой энергии, объемного (массового) расхода, объема (массы), температуры, разности температур, давления теплоносителя в системах отопления, подпитки, холодного и горячего водоснабжения, температуры окружающего воздуха.

Описание средства измерений

Принцип действия теплосчетчиков-регистраторов ВЗЛЕТ ТСР основан на измерении количества и параметров теплоносителя в закрытых и открытых системах теплоснабжения и последующем определении на их основе количества тепловой энергии в соответствии с установленными алгоритмами.

В зависимости от комплекта поставки теплосчетчики-регистраторы ВЗЛЕТ ТСР состоят из следующих составных частей: преобразователей расхода, температуры, давления, тепловычислителя и кабелей связи.

В качестве преобразователей расхода применяются средства измерений, основанные на электромагнитном, ультразвуковом, вихревом и тахометрическом принципе действия с частотно-импульсными, цифровыми стандарта RS-485 и токовыми выходами.

В качестве преобразователей температуры применяются платиновые термопреобразователи сопротивления c классом допуска А и В в соответствии с ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний», в том числе с цифровыми выходами стандарта RS-485.

В качестве преобразователей давления применяются средства измерений с выходным токовым или цифровым сигналом стандарта RS-485 и соответствующих требованиям ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

Количество подключаемых преобразователей расхода, температуры, давления определяется в соответствии с характеристиками тепловычислителя, указанных в его описании типа.

Допускается применение преобразователей измерительных ВЗЛЕТ АС (26778-09), ВЗЛЕТ АС мод. 2.0 (79589-20), Rosemount 644, Rosemount 3144P (56381-14) для преобразования аналоговых выходных сигналов преобразователей расхода, давления, температуры в цифровые.

В качестве тепловычислителей применяются средства измерений, измеряющие электрические сигналы силы постоянного тока, сопротивления, частоты, а также обрабатывающие сигналы цифровых интерфейсов. Тепловычислители производят измерение, вычисление, учет, индикацию, регистрацию, хранение и передачу значений параметров и количества теплоносителя, горячего и холодного водоснабжения, подпитки, тепловой энергии (мощности) в системах теплоснабжения.

Теплосчетчики-регистраторы ВЗЛЕТ ТСР обеспечивают отображение, архивирование в энергонезависимой памяти результатов измерений (тепловой энергии, объемного (массового) расхода, объема (массы), температуры, разности температур, давления) в часовом, суточном и месячном архивах с объемом не менее 1488, 365 и 36 записей для каждого параметра соответственно и параметров функционирования (тип теплосистемы, внештатные ситуации, время работы) с объемом не менее 1200 записей для каждого параметра.

Преобразователи расхода, температуры, давления, тепловычислители, входящие в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР являются средствами измерений утвержденного типа. Количество подключаемых первичных преобразователей зависит от применяемого тепловычис-лителя. Средства измерений, входящие в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР, представлены в таблице 1.

Таблица 1 - Типы и регистрационные номера средств измерений¹, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР______________________________________________

_________________________________Т епловычислители_________________________________ Тепловычислители ВЗЛЕТ ТСРВ (74739-19)___________________________________________

_______________________________Преобразователи расхода²_______________________________ Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» (28363-14); расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР (84382-22); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» (20293-10); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» (52856-13); расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М (85267-22); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ» (30333-10); расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (39735-14); расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (86321-22); расходомеры-счетчики жидкости ультразвуковые КАРАТ (44424-10); расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 (44424-12); преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550 (27104-08); преобразователи расхода вихревые электромагнитные ВЭПС-Р (61872-15); счетчики холодной и горячей воды ВМХ и ВМГ (18312-03); счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН (61401-15); счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (61402-15); счетчики крыльчатые холодной и горячей воды СКБ (26343-08); преобразователи расхода электромагнитные ПРЭМ (76327-19); преобразователи расхода ЛГК410 (69536-17); преобразователи расхода электромагнитные МастерФлоу (3100112); расходомеры-счетчики электромагнитные Питерфлоу (66324-16); расходомеры-счетчики жидкости ультразвуковые US800 (21142-11); расходомеры-счетчики жидкости ультразвуковые OPTISONIC (80128-20)_______________________________________________________________

____________________________Преобразователи температуры____________________________ Термопреобразователи сопротивления «ВЗЛЕТ ТПС» (21278-11); комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 (46156-10); комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 (39145-08); термопреобразователи сопротивления Метран-2000 (38550-13); комплекты термопреобразователей сопротивления КТСП-Н (3887817); термопреобразователи сопротивления платиновые ТСП и ТСП-К (65539-16), термопреобразователи сопротивления платиновые ТСП-Н (38959-17); термопреобразователи сопротивления Rosemount 0065 (76007-19); датчики температуры Rosemount 644 (63889-16); термопреобразователи универсальные ТПУ 0304 (50519-17)

_______________________________Преобразователи давления_______________________________ Датчики давления Метран-75 (48186-11); датчики давления Метран-150 (32854-13); датчики давления малогабаритные Корунд (47336-16); преобразователи давления измерительные СДВ (28313-11); датчики давления 415М (59550-14); преобразователи давления измерительные АИР-20/М2 (63044-16); преобразователи давления ПДТВХ-1 (43646-10); датчики давления серий DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU (75925-19); преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 (61533-15); преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003 (56237-14); датчики давления тензорезистивные ApZ, ALZ, AMZ, ASZ (62292-15)_____________

¹ - Интервал между поверками средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР, составляет не менее четырех лет.
² - Для водяных систем теплоснабжения для измерения объема и объемного расхода теплоносителя применяются преобразователи расхода, удовлетворяющие условию Gmax/Gmin > 50, где Gmax - максимальное нормированное значение расхода, измеряемое теплосчетчиком, м³/ч; Gmin - минимальное нормированное значение расхода, измеряемое теплосчетчиком, м³/ч.

Общий вид теплосчетчиков-регистраторов ВЗЛЕТ ТСР зависит от комплекта поставки. Общий вид средств измерений входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР определятся в соответствии с их описанием типа.

Общие виды и обозначение типа средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР представлены на рисунках 1 - 4.

Нанесение знака поверки на теплосчетчики-регистраторы ВЗЛЕТ ТСР не предусмотрено.

ВЗЛЕТ ТСРВ

Рисунок 1 - Общий вид и обозначение исполнений тепловычислителя ВЗЛЕТ ТСРВ, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

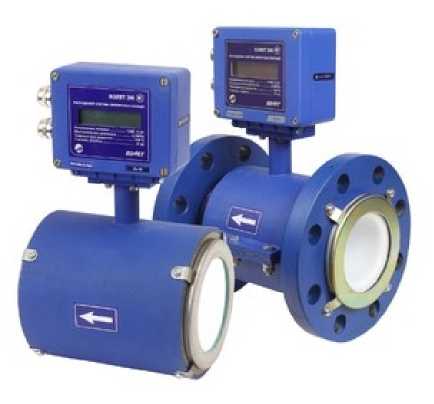

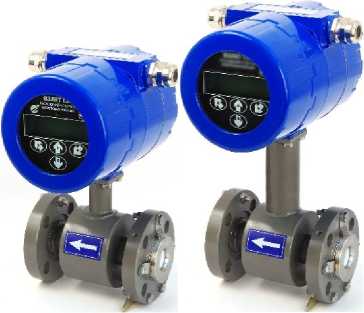

«ВЗЛЕТ ЭМ»

«ВЗЛЕТ ТЭР»

«ВЗЛЕТ ЭР» модификация «Лайт М»

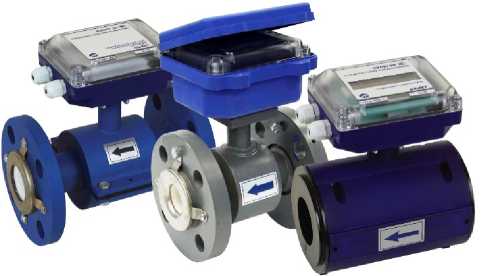

«ВЗЛЕТ ЭР»

ВЗЛЕТ ЭР Лайт М

Рисунок 2а - Общий вид и обозначение типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

Питерфлоу РС

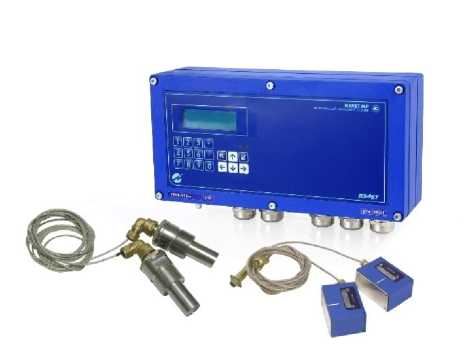

УРСВ ВЗЛЕТ МР

«ВЗЛЕТ МР»

ЭМИР-ПРАМЕР-550

КАРАТ, КАРАТ-520

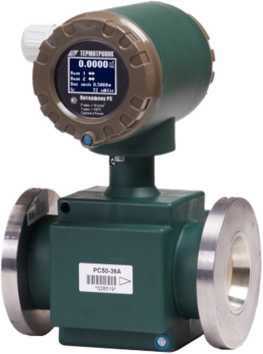

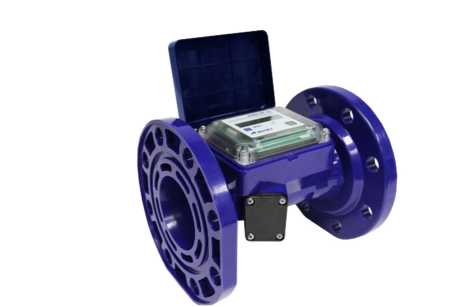

Рисунок 2б - Общий вид и обозначение типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

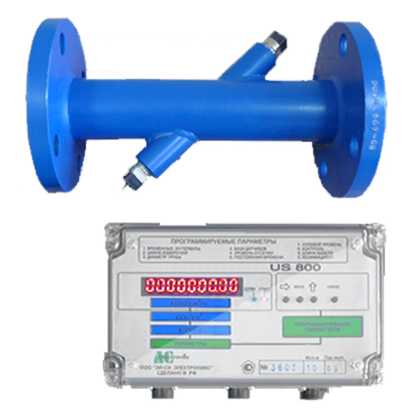

US800

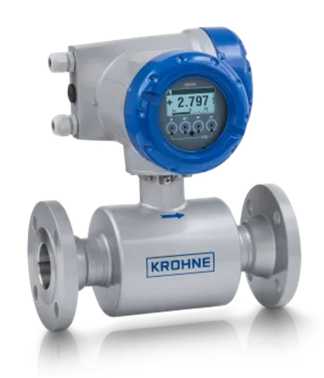

OPTISONIC

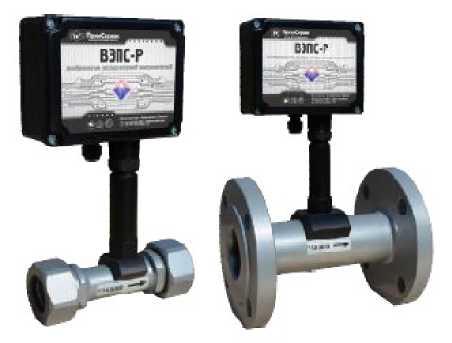

ВЭПС-Р

ЛГК410

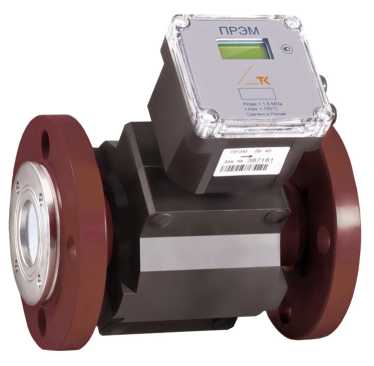

ПРЭМ

МастерФлоу

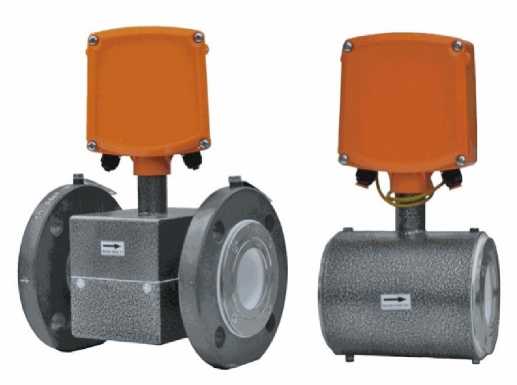

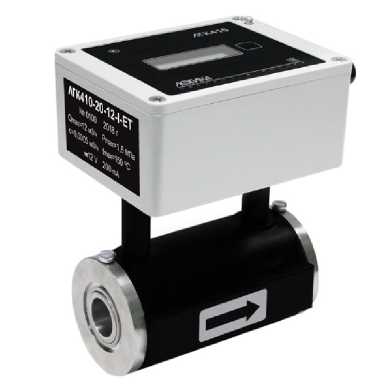

Рисунок 2в - Общий вид и обозначение типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

ВМХ и ВМГ

ВСХН, ВСХНд, ВСГН, ВСТН

СКБ

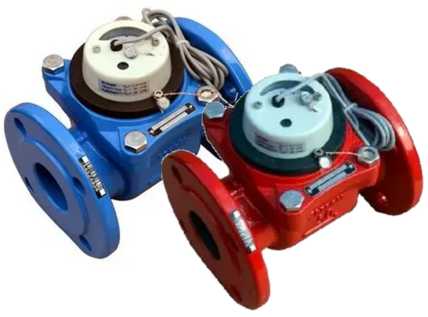

Рисунок 2г - Общий вид и обозначение типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

«ВЗЛЕТ ТПС»

ТСП-Н

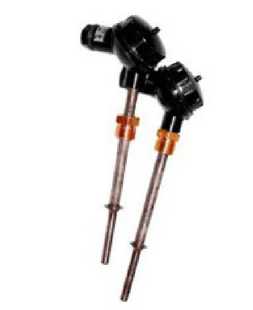

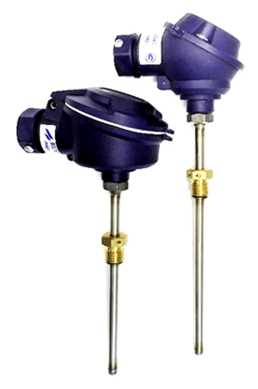

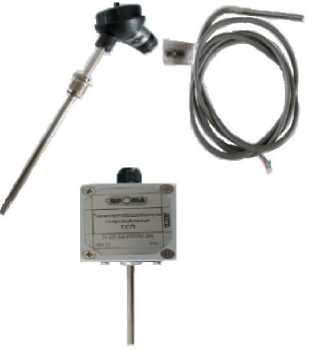

Рисунок 3а - Общий вид и обозначение типа преобразователей температуры, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

КТСП-Н

ТСП и ТСП-К

Метран-2000

КТПТР-01, КТПТР-03, КТПТР-06,

КТПТР-07, КТПТР-08 КТПТР-04, КТПТР-05, КТПТР-05/1

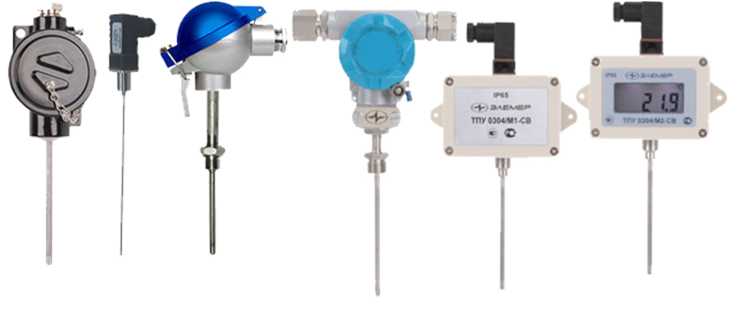

ТПУ 0304

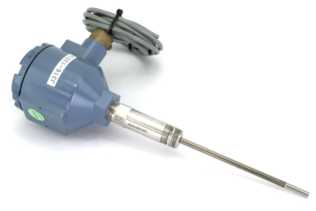

Rosemount 0065

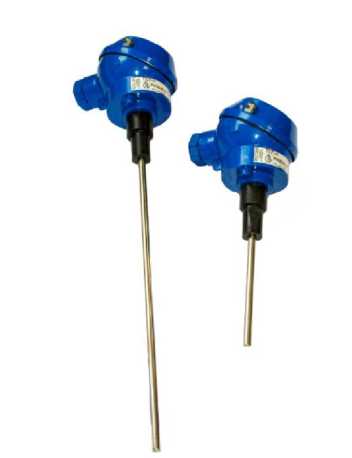

Рисунок 3б - Общий вид и обозначение типа преобразователей температуры, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

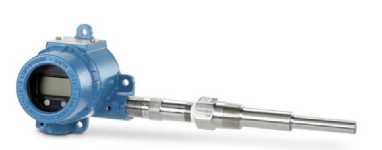

Rosemount 644

СДВ

ПДТВХ-1

КОРУНД

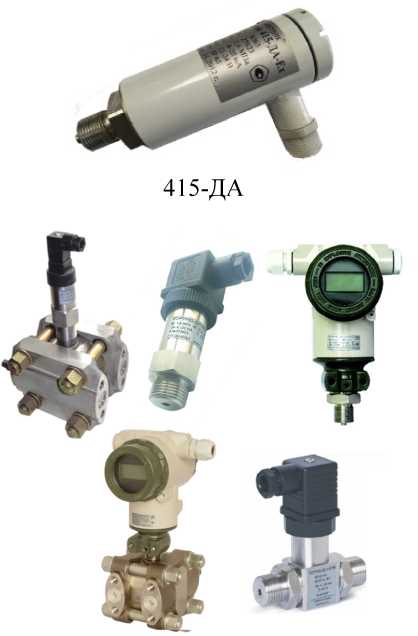

415M

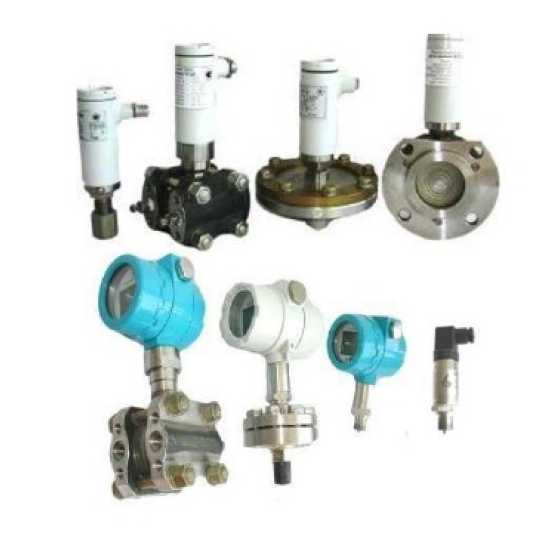

Рисунок 4а - Общий вид и обозначение типа преобразователей давления, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

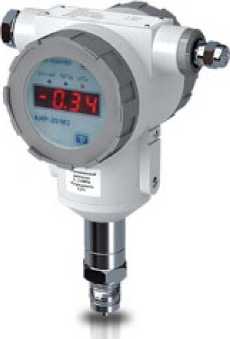

АИР-20/М2

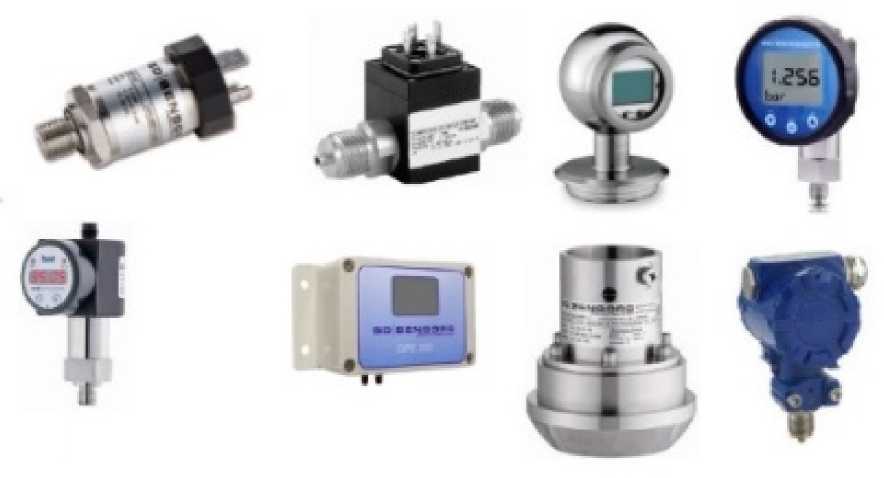

DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU

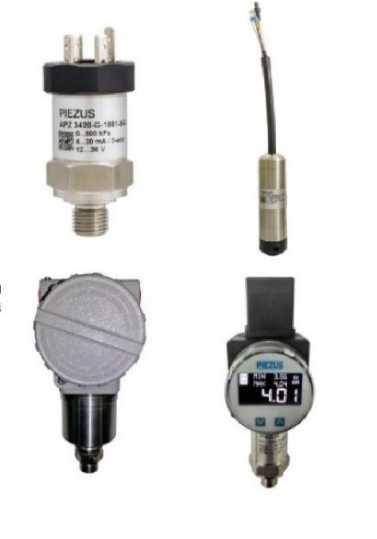

APZ

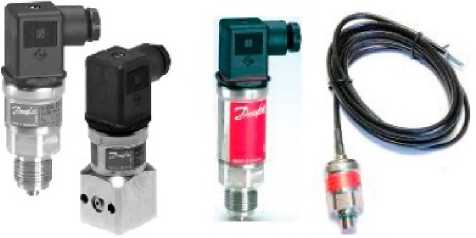

MBS 1700, MBS 1750, MBS 3000, MBS 3050,

MBS 33, MBS 3200, MBS 3250, MBS 4510,

MBS 3300, MBS 3350, MBS 4003

Рисунок 4б - Общий вид и обозначение типа преобразователей давления, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

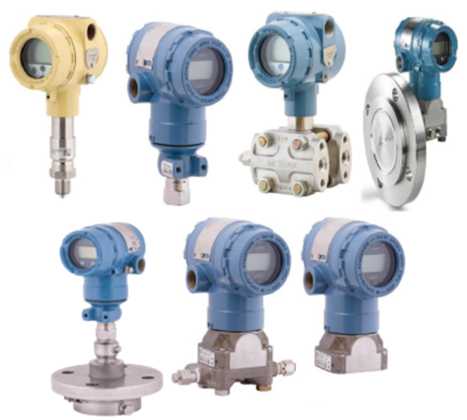

Метран-75

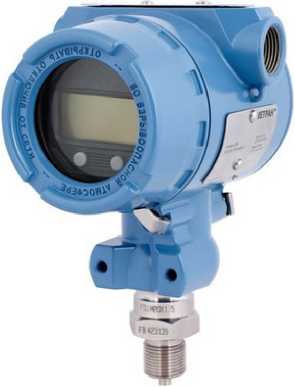

Метран-150

Рисунок 4в - Общий вид и обозначение типа преобразователей давления, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

Заводской номер теплосчетчика-регистратора ВЗЛЕТ ТСР наносится методом шелко-графии, термопечати, лазерной гравировки и/или металлографики на маркировочную табличку, которая крепится на лицевой панели тепловычислителя. Обозначения мест нанесения заводского номера представлены на рисунке 5.

Рисунок 5а - Обозначение места нанесения заводского номера и знака утверждения типа

Рисунок 5б - Обозначение места нанесения заводского номера и знака утверждения типа

Пломбировка от несанкционированного доступа теплосчетчиков-регистраторов ВЗЛЕТ ТСР осуществляется в соответствии с рисунком 6:

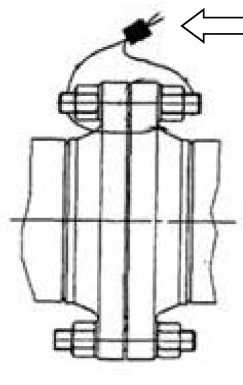

Рисунок 6 - Места пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение теплосчетчиков-регистраторов ВЗЛЕТ ТСР встроенное, которое устанавливается в интегрированной памяти тепловычислителя при изготовлении.

Разделение программного обеспечения на метрологически значимую и метрологически незначимую части отсутствует.

Программное обеспечение предназначено для сбора и обработки поступающих данных от средств измерений параметров теплоносителя, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, вычисления, хранения результатов вычислений, измеряемых параметров, настроек и архивирование данных.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения теплосчетчиков-регистраторов ВЗЛЕТ ТСР приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО¹⁾	ВЗЛЕТ ТСРВ-ХХХХХ
Номер версии (идентификационный номер) ПО¹⁾, не ниже	61.00.04.00
Цифровой идентификатор ПО	1)
¹⁾ - конкретное значение указано в паспорте

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений тепловой энергии, ГДж	от 0,0001 до 9999999
Диапазон измерений тепловой мощности, ГДж/ч	от 0,0001 до 99999
Диапазон измерений объемного (массового) расхода теплоносителя²), м³/ч (т/ч)	от 0,01 до 300000
Диапазон измерений температуры теплоносителя²), °С	от 0 до +180¹⁾
Наименьшее значение разности температур теплоносителя²⁾, °С	3
Наибольшее значение разности температур теплоносителя²⁾, °С	180¹⁾
Диапазон измерений температуры окружающего воздуха²⁾, °С	от -50 до +100
Диапазон измерений давления теплоносителя²⁾, МПа	от 0 до 6,3
Пределы допускаемой абсолютной погрешности теплосчетчиков при измерении температуры³⁾, °C	±(0,6 + 0,004-\|t\|)
Пределы допускаемой относительной погрешности пары преобразователей температуры теплосчетчиков при измерении разности температур теплоносителя³⁾, %	± (0,5 + 3 'Atmin / At)
Пределы допускаемой относительной погрешности преобразователей расхода теплосчетчиков при измерении объемного (массового) расхода и объема (массы) теплоносителя в водяных системах теплоснабжения³⁾, % - для класса точности 1⁴⁾ - для класса точности 2⁴⁾	±(1,0 + 0,01-Gmax/G), но не более 3,5 ±(2,0 + 0,02^Gmax/G), но не более 5
Пределы допускаемой приведенной к ВПИ погрешности теплосчетчиков при измерении давления³⁾, %	±1,0
Пределы допускаемой относительной погрешности тепловычис-лителя теплосчетчиков при измерении тепловой энергии³⁾, %	± (0,5 + Atmin / At)
Пределы допускаемой относительной погрешности при измерении тепловой энергии³⁾, %: закрытая система теплоснабжения: - для класса 1⁴⁾ - для класса 2⁴⁾ открытая система теплоснабжения в соответствии с ГОСТ Р 8.728-2010	±(2+4Atmin/ At+0,01 Gmax/ G) ±(3 +4Atmin/ At+0,02Gmax/ G)
Пределы допускаемой относительной погрешности теплосчетчиков при измерении, индикации, регистрации, хранении и передаче измеренных значений времени работы, %	±0,01

Наименование характеристики

Значение

Примененные сокращения:

t - температура измеряемой среды, ^оС;

At - разность температуры измеряемой среды, ^оС;

Gmax - значение наибольшего расхода измеряемой среды, м³/ч;

G - значение измеренного расхода измеряемой среды, м³/ч;

Atmin - минимальное значение разности температур, ^оС.

¹⁾ - но не более максимальной температуры для средств измерений, входящих в состав теплосчетчика;
²⁾ - диапазон измерений зависит от комплекта поставки, характеризуется метрологическими и техническими характеристиками средств измерений, входящих в состав теплосчетчика, указывается в паспорте теплосчетчика-регистратора ВЗЛЕТ ТСР и не превышает диапазона измерений, указанного в данной таблице;
³⁾ - при преобразовании данных, полученных по цифровым каналам и необходимых для расчета тепловой энергии, погрешность тепловычислителем не вносится;
⁴⁾ - согласно ГОСТ Р ЕН 1434-1-2011.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В	от 187 до 242 50 ± 1 3,6; 12; 24; 36
Г абаритные размеры, мм, не более	Приведены в описаниях типа средств измерений, входящих в состав теплосчетчика
Масса, кг, не более
Потребляемая мощность, Вт, не более	50
Условия эксплуатации¹⁾ (тепловычислителей): - температуры окружающей среды, °С - относительная влажность при температуре окружающей среды плюс 35 ^оС, не более - атмосферное давление, кПа	от +5 до +50 80 от 84 до 106,7
Средняя наработка до отказа, ч, не менее	100000²⁾
Средний срок службы, лет	12
¹⁾ - условия эксплуатации средств измерений, входящих в состав теплосчетчика, за исключением тепловычислителей указаны в их описаниях типа. ²⁾ - но не более средней наработки до отказа средств измерений, входящих в состав теплосчетчика

Знак утверждения типа наносится на лицевую панель тепловычислителя методами шелкогра-фии, термопечати, металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Теплосчетчик-регистратор	ВЗЛЕТ ТСР	1 шт.
Паспорт на теплосчетчик	ШКСД.421431.001 ПС	1 экз.
Паспорта средств измерений, входящих в состав теплосчетчика	-	1 комплект

Сведения о методах измерений

приведены в разделе 1.1.4 «Устройство и работа» Руководства по эксплуатации ШКСД.421431.001 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (ред. от 25.11.2021);

Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;

ГОСТ Р 8.728-2010 ГСИ. Оценивание погрешностей измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.558-2009 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;

ШКСД.421431.001 ТУ. Теплосчетчики-регистраторы ВЗЛЕТ ТСР. Технические условия.

Правообладатель

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38

Web-сайт: www.vzljot.ru

Е-mail: mail@vzljot.ru

Изготовители

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38

Web-сайт: www.vzljot.ru

Е-mail: mail@vzljot.ru

Общество с ограниченной ответственностью «Завод Взлет» (ООО «Завод Взлет») ИНН 7805685092

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Телефон: 8 (812) 499-07-11

Web-сайт: www.vzljot.ru

Е-mail: mail@vzljot.ru

Испытательный центр

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

19 декабря 2022 г.
