МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ¹³⁰²_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

  и торговли Российской Федерации ОТ 28 ЯВГ'уСТс! 202Л Г. № 2906. “У

. , _                                   Подлинник электронного документа, подписанного ЭП,

• 4. Контроль за испол11ение^цасг£>яй^атйрйжй^^мда^ю за собой.

  Федерального агентства по техническому регулированию и метрологии

  Руководитель

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

X_____—______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1302

Регистрационный № 60946-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN

Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN (далее -магнитометр) предназначены для разностного измерения магнитной индукции постоянного неоднородного магнитного поля.

Магнитометр состоит из электронного блока, выполненного в корпусе из АБС-пластика, и дифференциального феррозондового преобразователя (далее - преобразователя), представляющего собой две катушки с пермаллоевыми сердечниками (полузонды), размещенные на одной оси. Расстояние между полузондами 20+1 мм. Преобразователь подключается к электронному блоку с помощью кабеля.

Принцип работы магнитометра основан на измерении величины электрического напряжения второй гармоники, возникающей в измерительной обмотке преобразователя и пропорциональной разности значений магнитной индукции в геометрических центрах полузондов.

Разностное измерение магнитной индукции постоянного неоднородного магнитного поля позволяет проводить оценку уровня остаточной намагниченности изделий, а также выявлять локальные магнитные полюса.

Электронный блок обеспечивает генерацию тока для возбуждения первичной обмотки преобразователя, измерение величины электрического напряжения второй гармоники и вывод результатов измерений на двухстрочный жидкокристаллический индикатор.

Электрическое питание магнитометра осуществляется от двух батарей типа АА напряжением (3-0,7) В.

Магнитометр изготавливается в двух исполнениях, отличающихся конструкциями преобразователей:

• - магнитометр исполнения МФ-24ФМ - с разъемом преобразователя типа РС-7ТВ и кабелем USB-4C;

• - магнитометр исполнения МФ-34ФМ - с разъемом преобразователя типа ODU серии 0 и гибким силиконовым кабелем в износостойкой оплетке.

Программное обеспечение магнитометра выполняет следующие функции:

• - выбор режимов работы магнитометра,

• - калибровка магнитометра,

• - обеспечение процедуры измерений и запись результатов измерений в память

Лист № 2 Всего листов 4 магнитометра,

- контроль напряжения питания магнитометра.

Конструкция магнитометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице:

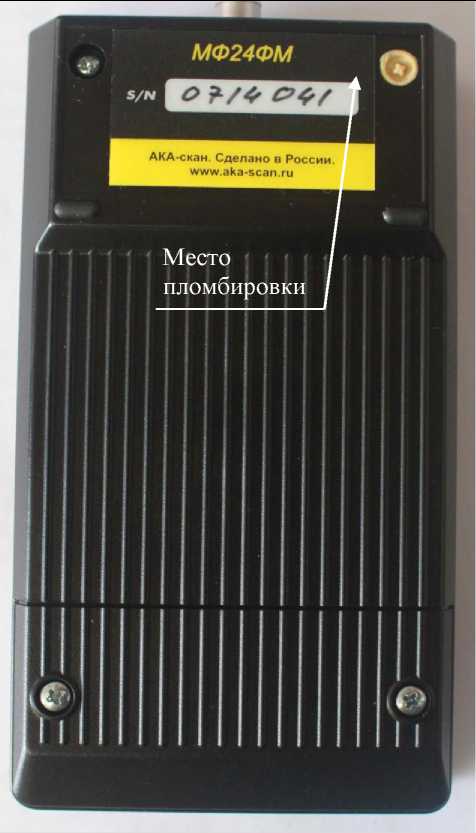

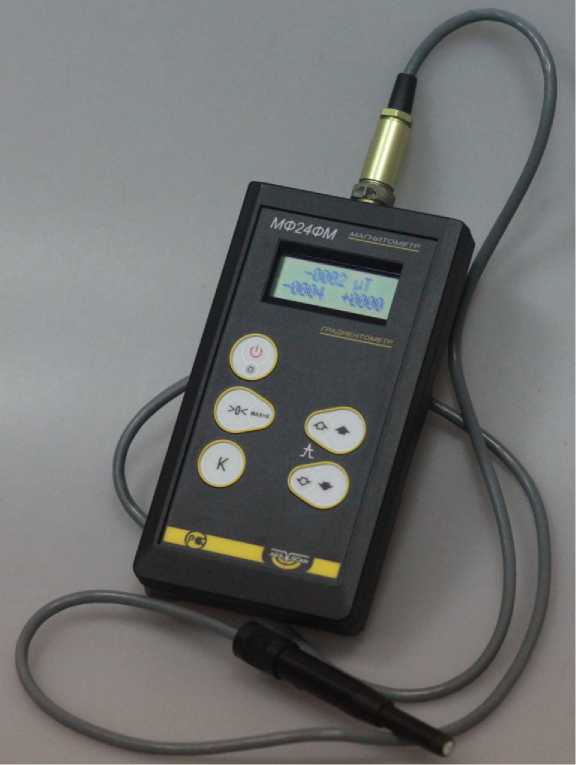

Рисунок 1 - Фотография общего вида магнитометра исполнения МФ-24ФМ и схема пломбировки от несанкционированного доступа

АКА-скан Сделано в России. www.aka-scan.ru

О   04 f

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса магнитометра в виде наклейки.

Комплектность средства измерений

Сведения о методиках (методах) измерений НКЖЛ.411171.003 РЭ "Магнитометры дифференциальные  МФ-24ФМ AKASCAN,

МФ-34ФМ AKASCAN. Руководство по эксплуатации"

1) ТУ 4222-003-92466551-2014 "Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ"AKASCAN. Технические условия"

Лист № 4 Всего листов 4 2) ГОСТ 8.030-2013 "ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции"

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1302

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
