№1629 от 04.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267023
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1629 от 04.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1629
Лист № 1 Регистрационный № 71824-18 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики жидкости ультразвуковые PT900
Назначение средства измеренийРасходомеры-счетчики жидкости ультразвуковые PT900 предназначены для измерений объемного расхода и объема жидкости.
Описание средства измеренийПринцип действия расходомеров-счетчиков жидкости ультразвуковых PT900 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. По разности времени прохождения ультразвуковых импульсов расходомеры-счетчики жидкости ультразвуковые PT900 определяют скорость потока. По определенной скорости потока и введенным параметрам трубопровода расходомеры-счетчики жидкости ультразвуковые PT900 рассчитывают объемный расход и объем жидкости.
Расходомеры-счетчики ультразвуковые PT900 состоят из одной или двух пар ультразвуковых преобразователей (установленных в одном или двух накладных зажимах), образующих измерительный канал, и электронно-вычислительного блока.
Ультразвуковые преобразователи выпускаются в обычном и высокотемпературном исполнениях.
Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PT900 выполняет следующие функции:
-
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
-
- вычисление скорости потока жидкости;
-
- вычисление объемного расхода и объема жидкости по введенным параметрам трубопровода (материал, наружный диаметр, толщина стенки);
-
- светодиодная индикация состояния расходомера-счетчика;
-
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
-
- передача измеренной информации по импульсным, частотным сигналам и цифровым интерфейсам.
Выходные сигналы по HART-протоколу и Modbus-протоколу, а также токовый выходной сигнал предназначены только для индикации измеренных значений объемного расхода и объема жидкости.
В комплект поставки расходомеров-счетчиков жидкости ультразвуковых PT900 входит беспроводной планшетный персональный компьютер с операционной системой Android (версия
4.4 или выше) с установленным программным пакетом PT900 APP. Связь электронновычислительного блока с персональным компьютером осуществляется по беспроводной сети Bluetooth. Программный пакет PT900 APP позволяет производить следующие операции:
-
- загружать в расходомеры-счетчики и сохранять из расходомеров-счетчиков конфигурационные данные;
-
- отображать измеренные и вычисленные параметры, параметры настройки;
-
- формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в расходомерах-счетчиках;
-
- хранение данных.

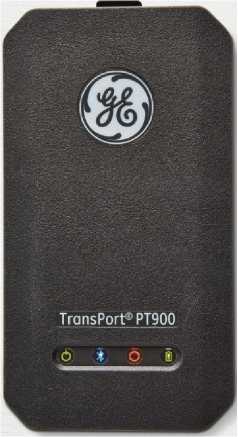

Общий вид электронно-вычислительного блока расходомеров-счетчиков жидкости ультразвуковых PT900 приведен на рисунке 1.
Рисунок 1 - Общий вид электронно-вычислительного блока расходомеров-счетчиков жидкости ультразвуковых PT900

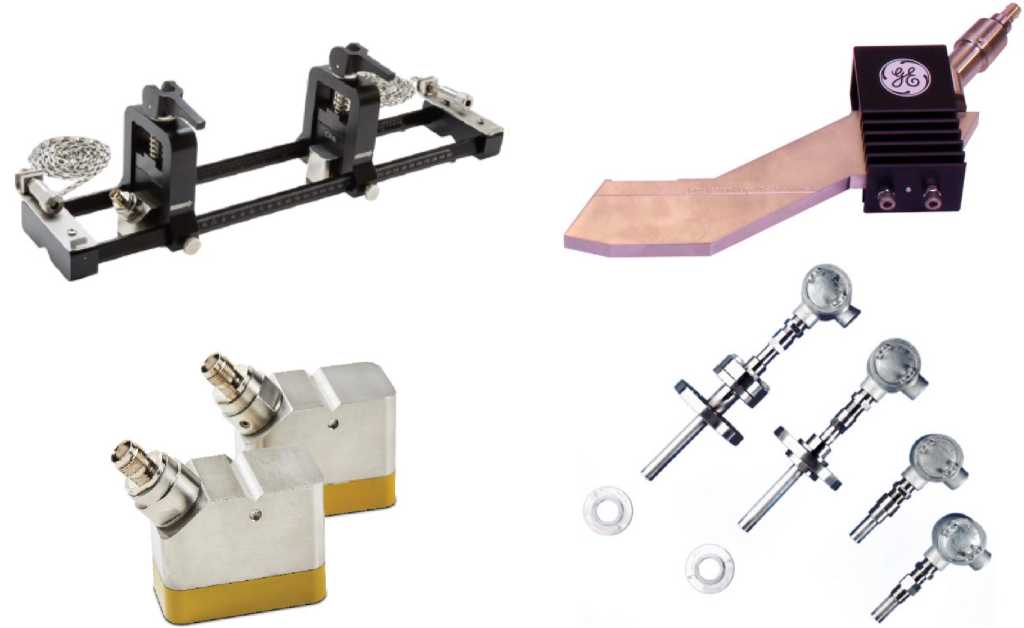

Общий вид ультразвуковых преобразователей расходомеров-счетчиков жидкости ультразвуковых PT900 приведен на рисунке 2.
а) обычное исполнение
б) высокотемпературное исполнение
Рисунок 2 - Общий вид ультразвуковых преобразователей расходомеров-счетчиков жидкости ультразвуковых PT900
Пломбировка расходомеров-счетчиков жидкости ультразвуковых PT900 не предусмотрена.
Программное обеспечениеРасходомеры-счетчики жидкости ультразвуковые PT900 имеют встроенное программное обеспечение. Программное обеспечение предназначено для вычисления объёмного расхода и объёма на основе данных от ультразвуковых преобразователей, а также для управления устройствами ввода-вывода информации расходомеров-счетчиков, создания в энергонезависимой памяти архивных записей об объемах жидкости за отчетные интервалы времени (часы, сутки). Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PT900 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
РТ900 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.0.7 |
|
Цифровой идентификатор программного обеспечения |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых
PT900
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч* |
от 0,3 до 135000 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, %**: а) при поверке проливным методом:
при номинальном диаметре трубопровода от DN 12,7 до DN 50 при номинальном диаметре трубопровода св. DN 50 до DN 2000
при номинальном диаметре трубопровода от DN 12,7 до DN 50 при номинальном диаметре трубопровода св. DN 50 до DN 2000 б) при поверке имитационным методом: при номинальном диаметре трубопровода от DN 12,7 до DN 50 при номинальном диаметре трубопровода св. DN 50 до DN 2000 |
±2,5 ±1,5 ±2,0 ±1,0 ±5,0 ±3,0 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности аналогового канала ввода от 4 до 20 мА, % |
±0,4 |
|
* Для номинального диаметра трубопровода от DN 12,7 до DN 2000 мм при скорости потока от 0,6 до 12,19 м/с. Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определяется диапазоном калибровки изготовителя). ** При соблюдении требований к монтажу и эксплуатации, указанных в руководстве по эксплуатации. | |
Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости
ультразвуковых PT900
|
Наименование характеристики |
Значение |
|
Номинальный диаметр трубопровода, мм |
от DN 12,7 до DN 7500 |
|
Толщина стенки трубопровода, мм, не более |
76,2 |
|
Температура измеряемой среды, °С |
от -40 до +150 (от -190 до +400*) |
|
Входные сигналы |
два аналоговых от 4 до 20 мА |
|
Выходные сигналы |
частотный, импульсный, аналоговый от 4 до 20 мА, HART-протокол, Modbus-протокол |
|
Цифровые интерфейсы связи |
RS-485, Bluetooth, микро-USB порт |
|
Условия эксплуатации:
а) электронно-вычислительного блока б) ультразвуковых преобразователей
|
от -20 до +55 от -40 до +75 до 90, без конденсации влаги от 84,0 до 106,7 |
|
Параметры электропитания, В |
от 3,0 до 3,6 (электропитание осуществляется от литиевой батареи) |
|
Потребляемая мощность, Вт, не более |
25 |
|
Габаритные размеры электронно-вычислительного блока, мм, не более:
|
200 110 40 |
|
Габаритные размеры ультразвукового преобразователя обычного исполнения, мм, не более:
|
71 32 56 |
|
Габаритные размеры ультразвукового преобразователя высокотемпературного исполнения, мм, не более:
|
354 80 247 |
|
Масса электронно-вычислительного блока, кг, не более |
0,9 |
|
Масса ультразвукового преобразователя, кг, не более:
|
0,3 2,0 |
|
Средний срок службы, лет, не менее |
25 |
|
* по специальному заказу для ультразвуковых преобразователей высокотемпературного исполнения. | |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
|
Таблица 4 - Комплектность расходомеров-счетчиков жидкости ультразвуковых P |
PT900 | |
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
PT900 |
1 шт. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Беспроводной планшетный персональный компьютер |
- |
1 шт. |
|
Программный пакет |
PT900 APP |
1 экз. |
|
Толщиномер ультразвуковой (по заказу) |
PocketMIKE |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 0726-1-2018 |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PT900Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16-30 А
Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США и GE Sensing and Inspector Technology (Changzhou) Co., Ltd, Китай
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1629
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Расходомеры-счетчики жидкости ультразвуковые |
PT900 |
71824-18 |
Фирма «GE Sensing EMEA», Ирландия; Фирма «GE Infrastructure Sensing, LLC», США; Фирма «GE Sensing and Inspection (Changzhou) Co., Ltd.», Китай |
Фирма «Baker Hughes EMEA Unlimited Company», Ирландия; Фирма «Panametrics LLC» , США; Фирма «Baker Hughes Sensing & Inspection (Changzhou) Co., Ltd», Китай |
ООО «Бейкер Хьюз Рус Инфра», г. Москва | ||
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
04 августа 2021 г.
№ 1629
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю засобой Подлинник электронного документа, подписанного ЭЛ,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
