УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1555
Лист № 1
Регистрационный № 76904-19 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи температурные многоканальные MTL830C
Назначение средства измеренийПреобразователи температурные многоканальные MTL830C (далее по тексту -преобразователи) предназначены для измерений и преобразований входных сигналов, поступающих от термоэлектрических преобразователей, термопреобразователей сопротивления, милливольтовых устройств постоянного тока, в пропорциональный измеряемым величинам выходной цифровой сигнал на базе интерфейса RS485 с протоколом обмена Modbus.
Описание средства измеренийПринцип действия преобразователей основан на измерении и преобразовании унифицированного сигнала, поступающего от термоэлектрических преобразователей, термопреобразователей сопротивления, милливольтовых устройств постоянного тока, в цифровой код с помощью аналого-цифрового преобразователя (АЦП), с дальнейшей его обработкой микропроцессором.
Преобразователи включают в себя подключенные друг к другу с помощью двухпроводной магистрали мультиплексор-передатчик MTL831C или MTL831C-PS (далее - передатчик), приёмник MTL838C (далее - приёмник) и изолятор MTL5553, необходимый для магистральной шины передачи данных в том случае, когда передатчик располагается в опасной зоне (по заказу). Один или два передатчика устанавливаются на одной магистральной шине передачи данных на основе витой пары или пары проводов в многожильном искробезопасном кабеле с подключением к одному комплекту приёмника и обеспечивая до 32 мультиплексированных входов.
Передатчик предназначен для преобразований сигналов, поступающих от датчиков, в пропорциональный измеряемым величинам кодовый сигнал для передачи по двухпроводной магистрали на приёмник.
Приёмник, расположенный в безопасной зоне, предназначен для приема сигналов, передаваемых от передатчика через магистральную шину передачи данных. Приёмник обеспечивает выдачу последовательной передачи данных на базе интерфейса RS485 с протоколом обмена Modbus.
Конструктивно преобразователи выполнены в формованном поликарбонатном корпусе.
Преобразователи имеют возможность применения во взрывоопасных зонах, маркировка взрывозащиты для мультиплексора-передатчика MTL831C и MTL831C-PS - 0 Ex ia IIC T6 Ga в соответствии с ГОСТ 31610.11-2014, ГОСТ 31610.02014, для изолятора MTL5553 - [Ex ia Ga] IIC T4 в соответствии с ГОСТ 31610.11-2014, ГОСТ 31610.0-2014.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено.
Общий вид преобразователей приведен на рисунке 1.

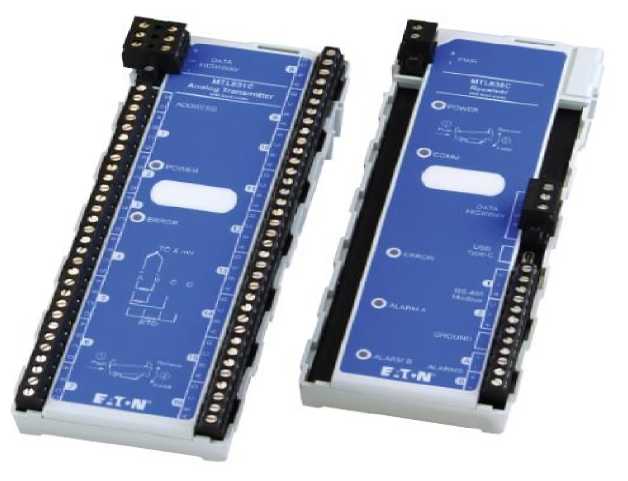

а) Мультиплексор-передатчик
MTL831C
б) Приёмник MTL838C

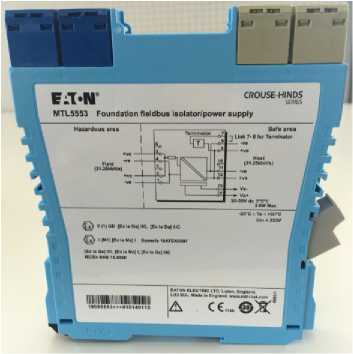

в) Изолятор MTL5553

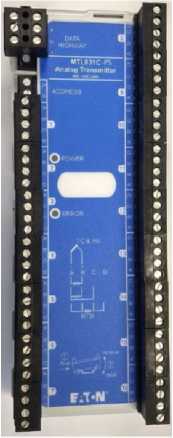

г) Мультиплексор-передатчик MTL831C-PS
Рисунок 1 - Общий вид преобразователей
Пломбирование преобразователей не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей состоит из встроенной и автономной части. Для функционирования преобразователей необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Идентификационные данные встроенной части ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенной части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
MTL83xC |
|
Номер версии (идентификационный номер) ПО |
не ниже А7.А6 |
|
Цифровой идентификатор программного обеспечения |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с
Р.50.2.077-2014.
Идентификационные данные автономной части ПО преобразователей приведены в таблице 2.
Таблица 2 - Идентификационные данные автономной части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование автономного ПО |
MTL83xC Configurator |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3.2.5 |
|
Цифровой идентификатор программного обеспечения |
- |
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики преобразователей приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазон измерений входных сигналов и преобразований в температуру:
|
от -200 до +850 от -180 до +200 от -250 до +980 (от -9,718 до 74,869) от -210 до +770 (от -8,095 до 43,559) от -220 до +1370 (от -6,158 до 54,819) от -250 до +1300 (от -4,313 до 47,513) от -50 до +1760 (от -0,226 до 21,003) от -230 до +400 (от -6,007 до 20,872) от -200 до +800 (от -9,488 до 66,466) |
|
Пределы допускаемой основной абсолютной погрешности измерений и преобразований температуры от термопреобразователей сопротивления, °C |
±0,001-П 1)1 |
|
Пределы допускаемой основной приведенной (к диапазону измерений и преобразований) погрешности измерений и преобразований температуры от термоэлектрических преобразователей, % |
±0,1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений и преобразований температуры от термопреобразователей сопротивления, вызванной изменением температуры окружающего воздуха в пределах рабочих условий на 1 °С, °С |
± 0,00001-Т 2) |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений и преобразований) погрешности измерений и преобразований температуры от термоэлектрических преобразователей, вызванной изменением температуры окружающего воздуха в пределах рабочих условий на 1 °С, % |
±0,0008 |
|
Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая, °С |
±1,0 |
|
Диапазон измерений и преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, мВ |
от -60 до +60 |
|
Пределы допускаемой основной абсолютной погрешности измерений и преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, мВ |
± [(0,00045-U 3) или 20 мкВ) 4) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений и преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, вызванной изменением температуры окружающего воздуха в пределах рабочих условий на 1 °С, мВ |
± 0,000008-U3) |
| |
Таблица 4 - Технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Параметры сети питания постоянного тока: - напряжение постоянного тока, В |
от 19 до 30 |
|
Габаритные размеры (длинахширинахглубина), мм, не более | |
|
- передатчик |
188,4Х74,5Х49,5 |
|
- приёмник |
188,4x69,1x48,0 |
|
- изолятор |
118,8x109,8x15,8 |
|
Масса, кг, не более: - передатчик |
0,50 |
|
- приёмник |
0,19 |
|
- изолятор |
0,15 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
+15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность воздуха при температуре +20 °С, % не | |
|
более |
95 |
|
Маркировка взрывозащиты в соответствии с ГОСТ 31610.11-2014, | |
|
ГОСТ 31610.0-2014 - для мультиплексора-передатчика MTL831C или MTL831C-PS |
0 Ex ia IIC T6 Ga |
|
- для изолятора MTL5553 |
[Ex ia Ga] IIC T4 |
|
Средняя наработка на отказ, ч |
514736 |
|
Средний срок службы, лет |
10 |
наносится на наклейку, размещенную на панелях мультиплексора-передатчика MTL831C или MTL831C-PS, приёмника MTL838C и изолятора MTL5553, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность преобразователей представлена в таблице 5.
Таблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температурный многоканальный MTL830C, в составе:
|
- |
до 2 шт. 1 шт. 1 шт. 1 шт. |
|
Методика поверки |
ИЦРМ-МП-155/1-21 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Монтажные приспособления ) |
- |
1 компл. |
|
*) Поставляется по заказу | ||
Сведения о методиках (методах) измерений приведены в разделе «Методы измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к преобразователям температурным многоканальным MTL830CГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1555
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Преобразователи температурные многоканальные |
MTL830C |
76904-19 |
Фирма «Eaton Electric Ltd.», Великобритания; завод-изготовитель: «Relcom inc.», США |
ИЦРМ-МП-155-19 |
ИЦРМ-МП- 155/1-21 |
ООО "Купер Индастриз Раша", г. Москва |
ООО «ИЦРМ», г. Москва |
