Приложение А

(обязательное)

Государственная поверочная схема для средств измерений разности давлений до 1-10⁵ Па

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «31» августа 2021 г. № 1904

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ

РАЗНОСТИ ДАВЛЕНИЙ ДО 140⁵ Па

• 1.1. Государственная поверочная схема распространяется на средства измерений разности давлений до 140⁵ Па и устанавливает порядок передачи единицы давления от первичного специального эталона при помощи вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

• 1.2. Допускается проводить поверку (калибровку, аттестацию) эталонов и средств измерений избыточного давления, не указанных в данной поверочной схеме, но соответствующих её области применения, с учетом требуемых соотношений пределов допускаемой абсолютной погрешности при одном и том же значении давления при передаче единицы величины.

• 1.3. Допускаемые значения показателей точности эталонов и средств измерений приведены в поверочной схеме виде обобщенной характеристики точности (классов точности) в графической части и в виде пределов допускаемой основной погрешности в текстовой части поверочной схемы. Пределы допускаемой основной погрешности средств измерений могут быть выражены в форме приведенных, относительных, комбинированных или абсолютных погрешностей в зависимости от характера изменения погрешностей в пределах диапазона измерений, от условий применения и назначения средств измерений конкретного типа.

Выражение пределов допускаемой погрешности в форме приведенных и относительных погрешностей является предпочтительным.

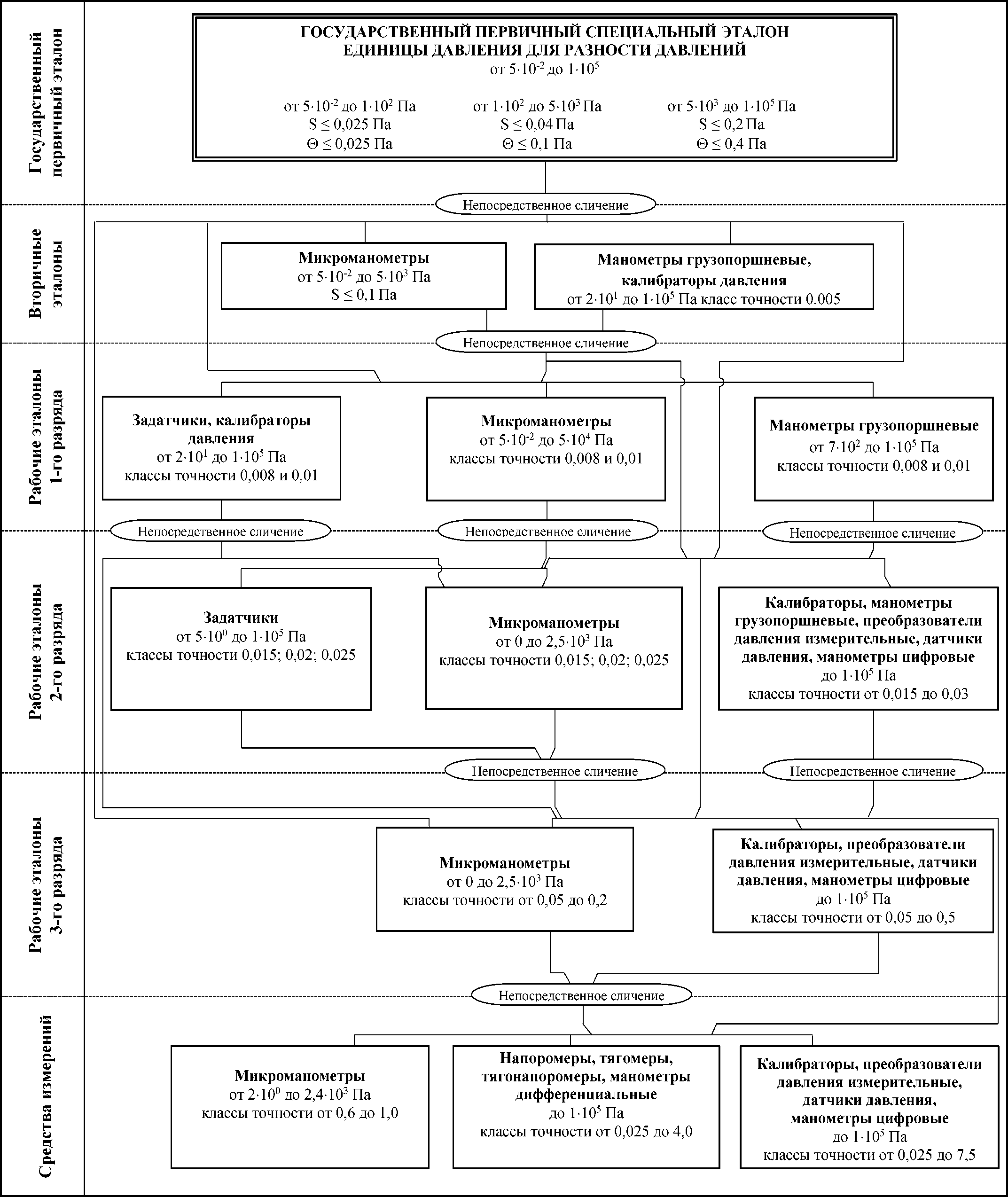

• 1.4. Государственная поверочная схема для средств измерений разности давлений до 140⁵ графически представлена в Приложении А.

• 2.1. Государственный первичный специальный эталон единицы давления для разности давлений (ГЭТ 95-2020) предназначен для воспроизведения и хранения единицы давления до 140⁵ Па и передачи единицы давления при помощи вторичных и рабочих эталонов рабочим средствам измерений разности давлений.

• 2.2. В основу измерений разности давлений положена единица, воспроизводимая указанным ГПСЭ, представляющую из себя разность двух давлений, измеряемого и опорного давления. Другие единицы измерений давления применяются в соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации.

• 2.3. Государственный первичный специальный эталон единицы давления для разности давлений (далее по тексту - ГПСЭ) состоит из трех эталонных комплексов (средств измерений):

• - микроманометра весового колокольного МВК с диапазоном измерений от 5 10^-2 до 140² Па;

• - микроманометра компенсационного МКШ с диапазоном измерений от 5•IO¹ до

• 540³ Па;

• - двух грузопоршневых манометров МГП с диапазонами измерений от 7•IO² до

• 540⁴ Па и 340³ до 140⁵ Па.

• 2.4. Диапазон значений разности давлений, воспроизводимых эталоном, от 540"² до 140⁵ Па.

• 2.5. ГПСЭ обеспечивает воспроизведение единицы давления со средним квадратическим отклонением результата измерений S при неисключенной систематической погрешности 9, не превышающими значений, указанных в таблице 1.

Таблица 1

• 2.6. Для обеспечения воспроизведения единицы давления с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

• 2.7. ГПСЭ применяют для международных сличений и передачи единицы давления вторичным и рабочим эталонам, 1-го, 2-го и 3-го разрядов методом непосредственного сличения.

• 3.1. В качестве вторичных эталонов применяют:

• - микроманометры в диапазоне измерений от 5•IO^-2 до 5•IO³ Па, среднее квадратическое отклонение воспроизведения давления не должно превышать 0,1 Па;

• - манометры грузопоршневые и калибраторы давления в диапазоне измерений от 2^10^х до 1 •IO⁵ Па, класса точности 0,005.

• 3.2. Вторичные эталоны применяют для передачи единицы рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений разности давлений в диапазоне измерений до 1 •Ю⁵ Па, классов точности 0,01 и менее.

• 4.1. Рабочие эталоны первого (1-го) разряда.

  • 4.1.1. В качестве эталонов 1-го разряда применяют:

• - задатчики, калибраторы давления в диапазоне измерений от 240¹ до 140⁵ Па;

• - микроманометры с диапазонами измерений от 540^-2 до 440⁴ Па;

• - манометры грузопоршневые, калибраторы давления с верхними пределами измерений до 140⁵ Па.

• 4.1.2. Класс точности рабочих эталонов 1-го разряда: 0,008 и 0,01. Пределы допускаемой основной погрешности рабочих эталонов 1-го разряда ±0,008 % и ±0,01 %.

• 4.1.3. Рабочие эталоны 1-го разряда применяют для передачи единицы рабочим эталонам 2-го, 3-го разрядов и средствам измерений разности давлений в диапазоне до 140⁵ Па, классов точности 0,016 и менее. Соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 1:2.

• 4.2. Рабочие эталоны второго (2-го) разряда.

  • 4.2.1. В качестве эталонов 2-го разряда применяют:

• - задатчики, калибраторы давления в диапазоне измерений от 5 •Ю⁰ до 1 •Ю⁵ Па;

• - микроманометры с диапазонами измерений от 0 до 2,5 •Ю³ Па;

• - манометры грузопоршневые, калибраторы, преобразователи давления измерительные, датчики давления, манометры цифровые с верхними пределами измерений до 140⁵ Па.

• 4.2.2. Классы точности рабочих эталонов 2-го разряда: от 0,015 до 0,03. Пределы допускаемой основной погрешности рабочих эталонов 2-го разряда от ±0,015 % до ±0,03 %.

• 4.2.3. Рабочие эталоны 2-го разряда применяют для передачи единицы рабочим эталонам 3-го разряда и средствам измерений разности давлений в диапазоне до 140⁵ Па. Соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 1:3.

• 4.3. Рабочие эталоны третьего (3-го) разряда.

  • 4.3.1. В качестве эталонов 3-го разряда применяют:

• - микроманометры с диапазонами измерений от 0 до 2,540³ Па;

• - калибраторы, манометры грузопоршневые, преобразователи давления измерительные, датчики давления, манометры цифровые с верхними пределами измерений до 140⁵ Па.

• 4.3.2. Классы точности рабочих эталонов 3-го разряда: от 0,05 до 0,5. Пределы допускаемой основной погрешности рабочих эталонов 3-го разряда от ±0,05 % до ±0,5 %.

• 4.3.3. Рабочие эталоны 3-го разряда применяют для передачи единицы средствам измерений разности давлений в диапазоне до 140⁵ Па. Соотношение пределов допускаемых абсолютных погрешностей при одном и том же значении давления должно быть не более 1:4.

• 4.3.4. Допускается возможность передачи единицы рабочим эталонам 3-го разряда с помощью рабочих эталонов этого же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 1:4.

• 5.1. В качестве средств измерений применяют микроманометры, напоромеры, тягомеры, тягонапоромеры, манометры дифференциальные, калибраторы, манометры цифровые, преобразователи давления измерительные, датчики давления и преобразователей давления измерительных с аналоговым выходным сигналом. Допускается применение других наименований для средств измерений разности давлений.

• 5.2. Классы точности средств измерений: от 0,025 до 7,5. Пределы допускаемой основной погрешности средств измерений от ±0,025 % до ±7,5 %.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.187-76, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.187-76 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Управлению стандартизации совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.187-76 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-10⁴ Па».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» направить сведения о ГПС во ФГУП «ВНИИФТРИ» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
