Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» марта 2020 г. № 482

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматизированные гидрометеорологические АГМК-1м

Комплексы автоматизированные гидрометеорологические АГМК-1м (далее - комплексы АГМК-1м) предназначены для автоматических измерений уровня воды, температуры, количества атмосферных осадков.

Принцип действия комплексов АГМК-1м основан на измерении первичными измерительными преобразователями (датчиками) физических величин с передачей данных в контроллер и далее в центр сбора данных с помощью средств связи.

Конструктивно комплексы АГМК-1м состоят из центрального устройства, измерительных преобразователей (датчиков), фоторегистратора, вспомогательных и связующих компонентов. Центральное устройство представляет собой защищенный корпус, с размещенными внутри: микропроцессором, устройством связи и элементами питания. Первичные измерительные преобразователи, используемые для измерения физических величин: датчик уровня гидростатического типа (совмещенный с датчиком температуры) для измерений уровня и температуры воды, датчики осадков весового типа для измерений количества атмосферных осадков, датчики уровня воды барботажного и радарного типов.

Датчик уровня барботажного типа работает по принципу, основанному на пропускании сжатого воздуха, полученного встроенным компрессором, через барботажную трубку, нижний конец которой погружен в жидкость. При выравнивании давления столба жидкости с давлением, создаваемым компрессором, происходит отключение компрессора, измерение давления и вычисление уровня жидкости.

Датчик уровня радарного типа работает по принципу, основанному на измерении времени прохождения коротких микроволновых импульсов от датчика до поверхности жидкости. Полученные значения времени прохождения импульсов пропорциональны расстоянию до поверхности жидкости, т.е. уровню. Определенный таким образом уровень выдается в виде измеренного значения.

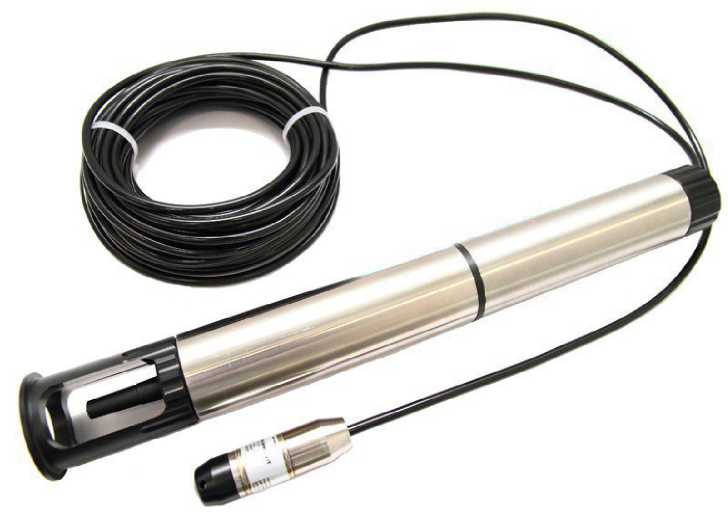

Принцип действия датчика уровня гидростатического типа основан на преобразовании давления высоты столба жидкости (уровня) над датчиком в значение уровня.

Принцип действия датчика температуры основан на зависимости электрического сопротивления платинового чувствительного элемента (Pt1000 или Pt100) от температуры окружающей среды.

Принцип действия датчика осадков весового типа: осадки скапливаются в приемной емкости с определенной площадью сбора. Уровень осадков определяется автоматическим взвешиванием емкости с накопившимися осадками.

Конструктивно АГМК-1м выполнены в двух исполнениях: АГМК-1м-01 и АГМК-1м-02, которые отличаются вариантом размещения центрального устройства и конструкцией его корпуса.

Комплексы АГМК-1м выпускаются с различным количеством измерительных каналов (Таблица 1). Их количество указывается в паспорте комплекса.

Таблица 1 - наименование измерительных преобразователей комплексов АГМК-1м

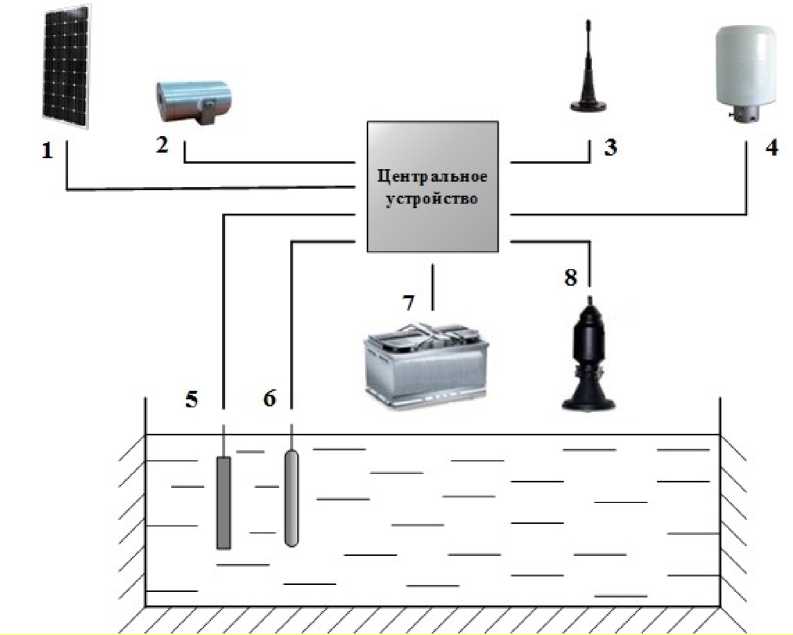

Рисунок 1 - Общий вид комплекса АГМК-1м, исполнение АГМК-1м-01

1.    - панель солнечных элементов, 2 - фоторегистратор, 3 - устройство связи, 4 - датчик

количества атмосферных осадков, 5 - датчик уровня барботажного типа, 6 - датчик уровня гидростатического типа (совмещенный с датчиком температуры), 7 - аккумулятор, 8 - датчик уровня радарного типа.

Общий вид комплексов АГМК-1м представлен на рисунках 1 и 2.

Рисунок 2 - Общий вид комплекса АГМК- 1м, исполнение АГМК- 1м-02

Комплексы АГМК-1м имеют программное обеспечение (далее - ПО), которое состоит из встроенного ПО (встроенное ПО «agk.deb»). Встроенное ПО «agk.deb» обеспечивает сбор, обработку, запись на карту памяти, прием и передачу данных. ПО комплекса АГМК-1м является полностью метрологически значимым.

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные программного обеспечения

Номер версии (идентификационный номер) ПО                 не ниже 0.01

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Габаритные размеры и масса составных частей комплекса АГМК-1м приведены в таблице 5.

Таблица 5 - Габаритные размеры и масса составных частей комплексов АГМК-1м

наносится на титульный лист руководства по эксплуатации типографским способом и на центральное устройство в виде наклейки.

Комплектность средства измерений

Таблица 6 - Комплектность комплексов АГМК-1м

осуществляется по документу МП 2551-0172-2018 с изменением №1 «Комплексы автоматизированные гидрологические АГМК-1м. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17.10.2019 г.

Основные средства поверки:

Рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98;

Гири класса точности F2 по ГОСТ OIML R 111-1-2009;

Калибратор давления CPC8000, регистрационный номер в Федеральном информационном фонде 59862-15;

Преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в Федеральном информационном фонде 23245-08;

Рейка водомерная переносная с успокоителем ГР-23М-01, регистрационный номер в Федеральном информационном фонде 61629-15;

Термометр сопротивления платиновый вибропрочный ПТСВ-2К-3, регистрационный номер в Федеральном информационном фонде 23040-14;

Термостат жидкостной серии 7000, модификации 7012, регистрационный номер в Федеральном информационном фонде 20509-00;

Цилиндр «Klin», регистрационный номер в Федеральном информационном фонде 33562-06;

Штангенциркуль ШЦ, регистрационный номер в Федеральном информационном фонде 52058-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт СИ.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10"⁹ до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 140⁶ Па

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

Приказ Министерства природных ресурсов и экологии РФ от 19.10.2015 г. № 436 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требованиях к ним, в том числе показателей точности измерений»

Технические условия ИКИМ.411713.001 ТУ «Комплексы автоматизированные гидрометеорологические АГМК-1м.»

Общество с ограниченной ответственностью «МераПрибор» (ООО «МераПрибор»)

ИНН: 7810422444

Адрес: 196105, г. Санкт-Петербург, Люботинский пр., д. 5, лит. Б., пом. 20 (21-Н)

Телефон: (812) 640-36-69

E-mail: info@merapribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541.
