МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

12 декабря 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »    дркябрк    2025 г. № ²⁷³⁸

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 72364-18                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые КРАБ-П (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.

Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты измерений в единицах массы индицируются на дисплее весов. Весы имеют автономное аккумуляторное питание. Управление весами осуществляется с помощью пульта дистанционного управления (далее - ПДУ) с возможностью передачи информации на внешние электронные устройства по интерфейсам RS-232, RS-485.

Весы состоят из грузоприёмного устройства (далее ГПУ), состоящего из элементов верхнего и нижнего подвесов, и конструктивно объединенных в стальном корпусе: весоизмерительного датчика, встроенного электронного блока измерений и аккумуляторной батареи.

В весах применяются следующие модули:

• - датчики весоизмерительные МВ150 (регистрационный №44780-10);

• -  датчики весоизмерительные тензорезисторные М модификации М70 (регистрационный №53673-13);

• - электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск.

Обозначение модификаций весов имеет следующий вид: КРАБ-П -Х1-Х2, где

КРАБ-П - обозначение типа весов;

Х1 - максимальная нагрузка Max, т;

Х2 - тип датчика (МВ150, М);

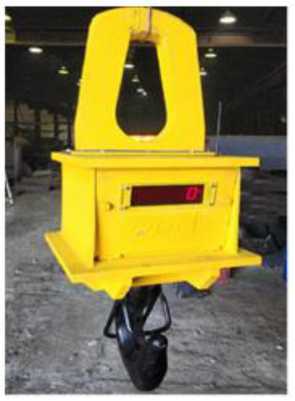

Общий вид весов крановых КРАБ-П представлен на рисунке 1.

Рисунок 1 - Общий вид весов

Для защиты от несанкционированного доступа в режим юстировки весов пломбируется корпус электронного блока вторичного преобразования веса DataVes-18. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

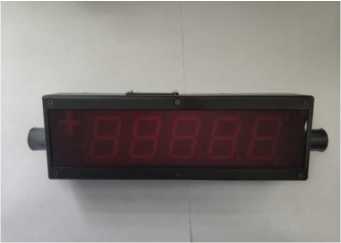

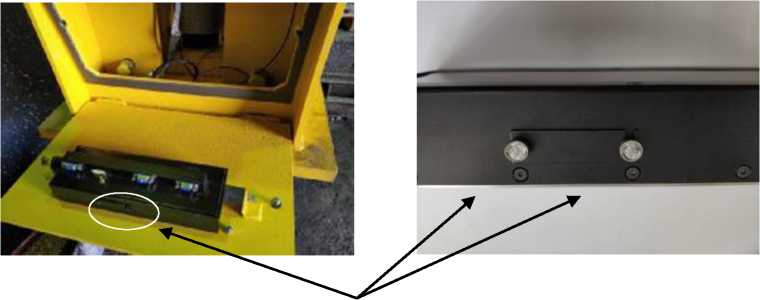

Схемы пломбировки электронного блока вторичного преобразования веса DataVes-18 от несанкционированного доступа приведены на рисунке 2. Знак поверки на электронный блок не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в течение интервала между поверками.

Электронный блок вторичного преобразования веса DataVes-18

Свинцовая или мастичная пломба

Рисунок 2 - Схема пломбировки от несанкционированного доступа

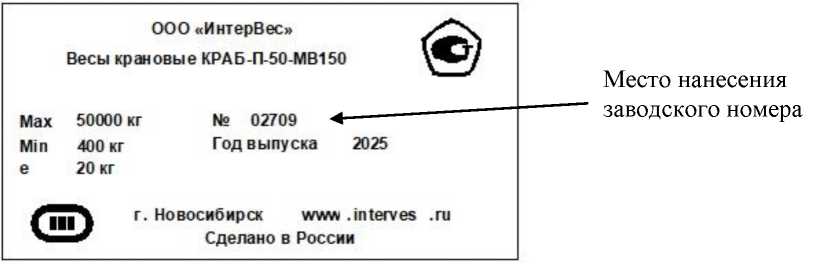

Общий вид маркировочной таблички приведен на рисунке 3.

Рисунок 3 - Общий вид маркировочной таблички

Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр. Маркировочная табличка закреплена на металлоконструкции весов.

Программное обеспечение (далее ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который доступен для просмотра на дисплее при включении весов.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО отображаются на дисплее электронного блока при включении весов. Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

аблица 2 - Метрологические характеристики

Окончание таблицы 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

аблица 3 - Технические характеристики

аблица 4 - Показатели надежности

Таблица 5 - Габаритные размеры и масса весов

наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист Руководства по эксплуатации.

Лист № 5 Всего листов 5 Комплектность средства измерений

аблица 6 - Комплектность средства измерений

приведены в эксплуатационном документе «Весы крановые КРАБ-П. Руководство по эксплуатации. ИВПС.404432.257 РЭ с изменением 2», раздел 3.3 «Порядок работы».

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 04 июля 2022 г. №1622

Общество с ограниченной ответственностью «ИнтерВес»

(ООО «ИнтерВес»)

ИНН 5408235640

Адрес: 630090, г. Новосибирск, ул. Кутателадзе, д. 4Г, оф.245

Тел.: (383) 363-19-84

Тел./факс: (383) 363-19-54

Е-mail: inter-ves@mail.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п.Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц №RA.RU.310556

Регистрационный № 65054-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные настольные SWN (далее - весы) предназначены для определения массы различных грузов.

Весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством.

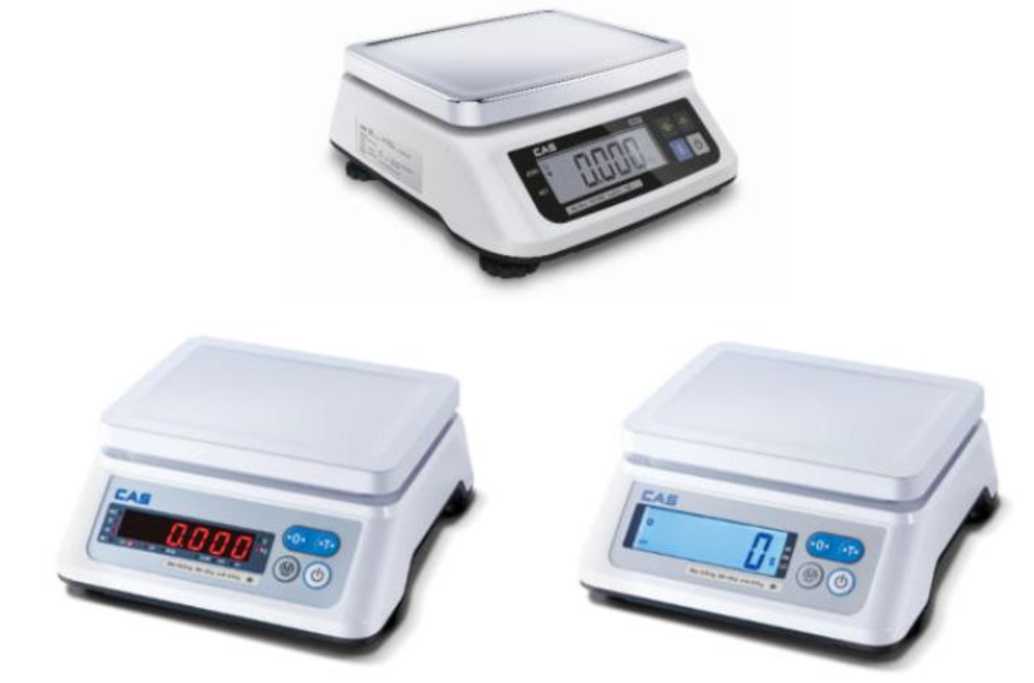

Общий вид весов представлен на рисунке 1.

Базовое исполнение

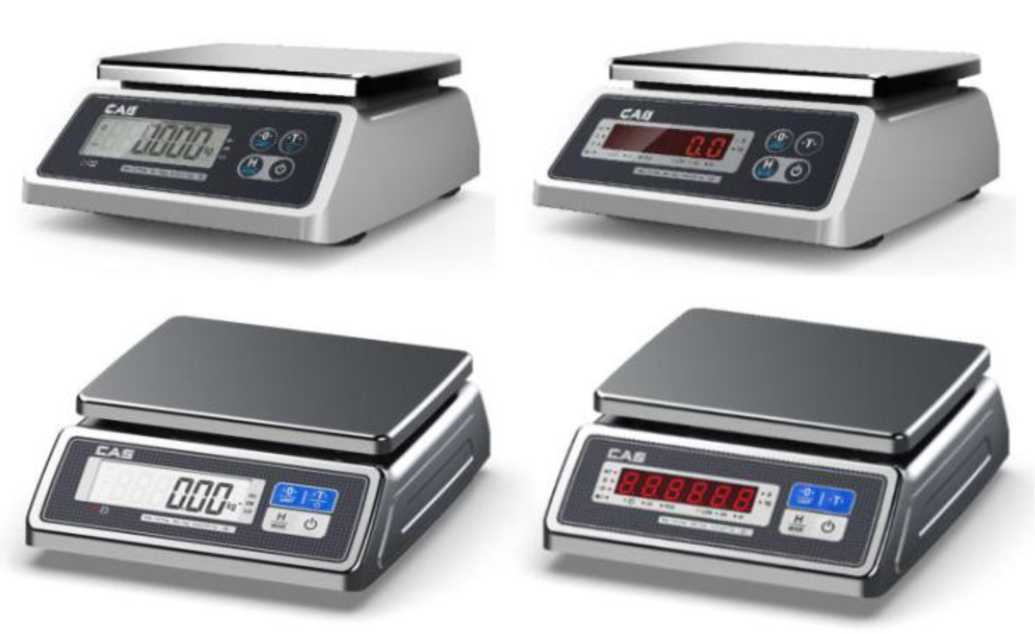

Весы с пылеводозащитным исполнением оболочки (корпуса)

Рисунок 1 - Общий вид весов

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.3 и T.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

Весы снабжены следующей функцией:

• - сигнализация о перегрузке весов.

Весы могут быть оснащены интерфейсами RS-232 и USB для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети через адаптер сетевого питания. Возможно исполнение весов с питанием от встроенного аккумулятора либо от сухих элементов питания (батарей).

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е).

Обозначение модификации весов SWN имеет вид SWN Х1Х2Х3 Х4 Х5 Х6, где:

Х1 - обозначение максимальной нагрузки (Max) в килограммах;

Х2 - C (или может отсутствовать) - жидкокристаллический дисплей;

Е - светодиодный дисплей;

SC - обновленный дизайн корпуса и жидкокристаллический дисплей;

СС - обновленный дизайн корпуса, жидкокристаллический дисплей, счетный режим и режим взвешивания по допускам;

SE - обновленный дизайн корпуса и светодиодный дисплей;

СЕ - обновленный дизайн корпуса, светодиодный дисплей, счетный режим и режим взвешивания по допускам;

Х3 - W или WS (если присутствует) - пылеводозащитное исполнение оболочки (корпуса) степени IP68;

Х4 - DD (если присутствует)- дублирующее показывающее устройство на задней стенке весов;

Х5 - RS (если присутствует) - интерфейс RS-232 для связи с периферийными устройствами;

Х6 - USB (если присутствует) - интерфейс USB для связи с периферийными устройствами.

На маркировочной табличке весов указывают:

• - обозначение модели весов;

• - класс точности (III);

• - значение Max, Min, e;

• - торговую марку изготовителя или его полное наименование;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

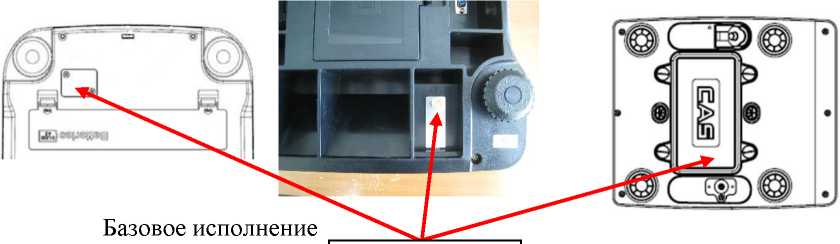

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Базовое исполнение

Место для нанесения пломбы

Весы с пылеводозащитным исполнением оболочки (корпуса) -исполнение «W», «WS»

Рисунок 2 - Место пломбировки весов

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на маркировочную табличку методом термотрансферной ленты (перевода), и имеет буквенно-цифровое обозначение.

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные ПО

Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Таблица 2 - Метрологические и технические характеристики

Примечание - При эксплуатации пределы допускаемой погрешности удваиваются.

наносится на титульный лист руководства по эксплуатации типографским способом и маркировочную табличку, расположенную на корпусе весов, методом офсетной печати.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 6 «Использование по назначению» Руководства по эксплуатации.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №1622 от 04.07.2022 г.)

Техническая документация фирмы-изготовителя

Фирма «CAS Corporation», Республика Корея #440-1, SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея 99# Changjiang Road, Jiashan County, Zhejiang Province, Китай

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Акционерное общество «Медтехника»

(АО «Медтехника»)

Адрес места осуществления деятельности и юридический адрес: 400002, Волгоградская обл., г. Волгоград, ул. Революционная, 57 А

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314864 от 02.08.2024 г.
