Лист № 1 Регистрационный № 67737-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE

Анализаторы давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE (далее - анализаторы) предназначены для измерений давления насыщенных паров бензина, бензиновых смесей, сырой нефти, сжиженных газов и нефтепродуктов в непрерывном режиме в трубопроводе или технологической линии.

Принцип действия анализаторов основан на измерении парциального давления насыщенных паров нефтепродуктов в ячейке с соотношением объемов жидкой и газовой фазы 1:4 при температуре (37,8 ±0,1) °С в состоянии термодинамического равновесия жидкость-пар.

Анализатор состоит из аналитического блока с термостатируемой измерительной камерой (ячейкой) с датчиками давления, контроллера и системы подготовки проб, расположенных на общей стойке. Контроллер управляет работой анализатора, осуществляет вывод на дисплей и хранение в памяти результатов измерений, а также отчетов об аварийных ситуациях. Предусмотрена передача информации о результатах измерений в виде аналогового сигнала или по протоколу Modbus и состоянии прибора в виде дискретных сигналов.

Анализатор выпускается в следующих модификациях: RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE, которые отличаются диапазоном показаний, погрешностью измерений и дополнительными опциями. Модификация RVP4550SE имеет дополнительную опцию насыщения пробы воздухом, которая повторяет ручную процедуру насыщения воздухом анализируемой пробы при реализации лабораторного метода по ГОСТ 31874-2012 (ASTM D 323-08). Модификация RVP4540SE благодаря расширенному диапазону измерений встроенного датчика давления оптимально подходит для измерений давления насыщенных паров в потоке сжиженного нефтяного или природного газа. Любая из модификаций по запросу может быть дополнительно оснащена опцией охлаждения измерительной камеры (ячейки), что позволяет проводить измерения давления насыщенных паров в расширенном диапазоне температуры окружающей среды от 0 до +40 °С.

Анализаторы имеют взрывозащищенное исполнение.

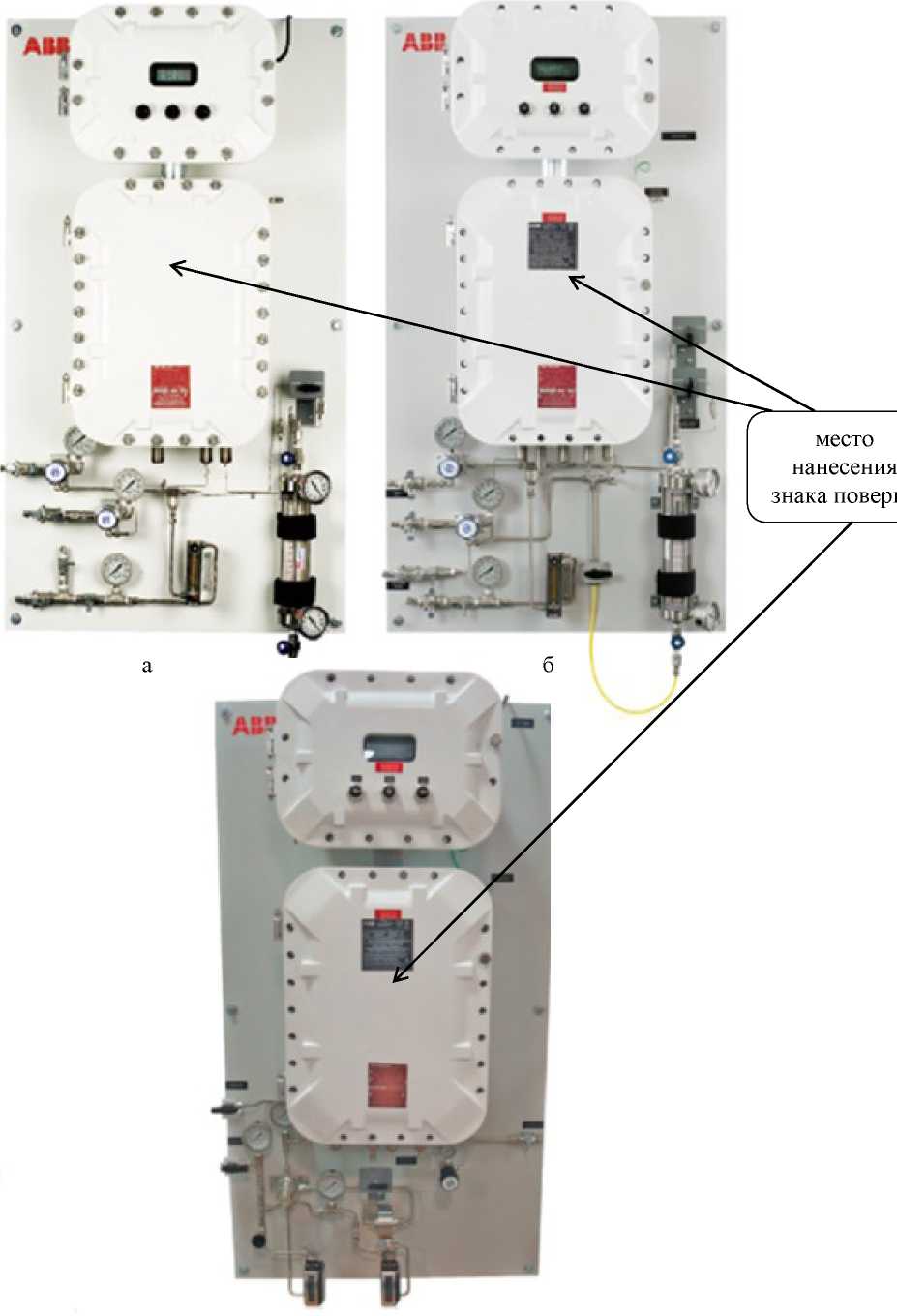

Общий вид анализатора представлен на рисунке 1.

в Рисунок 1 - Общий вид анализаторов давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE (а - модификации RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE;

б - модификация RVP4550SE с опцией насыщения пробы воздухом, в - модификация RVP4540SE)

Пломбирование анализаторов давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE не предусмотрено.

Программное обеспечение позволяет рассчитывать давление насыщенных паров нефтепродуктов по методу Рейда в соответствии с ГОСТ 1756-2000, ГОСТ 31874-2012 и ASTM D323 (все модификации), ASTM D5482 (модификация RVP4540SE) и ASTM D1267 (модификация RVP4540SE) и представлять результаты измерений в различных единицах измерений давления: кПа, psi.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 2 - Метрологические характеристики

* нормирующее значение соответствует верхней границе диапазона измерений

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора (шильд).

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к анализаторам давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE, RVP4550SE

Техническая документация фирмы-изготовителя «ABB Inc.», США.
