ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы AC32e модификаций AC32e, AC32e/CNH3
Назначение средства измеренийГазоанализаторы AC32e модификаций AC32e, AC32e/CNHa (далее - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака (NH3) в атмосферном воздухе и воздухе рабочей зоны для оксида азота (NO).
Описание средства измеренийПринцип действия газоанализаторов - хемилюминесцентный (в газовой фазе). Метод основан на измерении интенсивности излучения при хемилюминесцентной реакции, возникающей между молекулами NO и озона. Газоанализатор отбирает газовую пробу, подготавливает ее и измеряет в ней содержание NO путем обработки нескольких сигналов от ФЭУ. Затем переключением клапанов поток газовой пробы направляется в обогреваемый молибденовый конвертер, где NO2 превращается в NO. После этого газоанализатор измеряет общее содержание NOx в пробе. Встроенный микропроцессор вычисляет разность между NOx и NO и выдает содержание NO2. Все три значения запоминаются, в результате чего прибор может регистрировать как мгновенные, так и усредненные значения компонентов.
Газоанализаторы представляют собой стационарные многоканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.
На лицевой панели газоанализатора расположен цветной сенсорный жидкокристаллический дисплей кнопка включения и USB разъем; на задней панели - штуцеры для подачи анализируемой пробы, нулевого и градуировочного газов, а также клеммы для электрических подключений (питание, выходные сигналы и др.).
Способ отбора пробы - принудительный, за счет внешнего побудителя расхода.
Газоанализаторы выпускаются в двух модификациях:
-
- AC32e без блока конвертера CNH3 - для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx);
-
- AC32е/CNHз с блоком конвертера CNH3 - для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака (NH3).
Обе модификации могут иметь диапазон измерений измерительного канала оксида азота (NO) до 1000 млрд-1, для контроля ПДК атмосферного воздуха, либо до 10 млн-1, для контроля ПДК воздуха рабочей зоны.
Принцип действия конвертера CNH3 заключается в следующем: анализируемая газовая проба подается на вход конвертера и делится на два потока:
-
- первый поток проходит через блок, где происходит восстановление NO2 до NO, далее эта газовая смесь попадает на вход газоанализатора AC32е/CNHз и происходит измерение содержания NOx;
- второй поток проходит через блок, где при температуре 980 0С происходит окисление аммиака до оксида азота, далее смесь попадает на вход газоанализатора и происходит измерение содержания суммы оксидов азота и аммиака NOy. Содержание аммиака рассчитывается как разность NOy и NOx.
Анализируемая газовая проба может поступать на вход газоанализатора, минуя конвертер. В этом случае осуществляется измерение содержания оксида азота (NO), суммы оксидов (NOx) и разности между ними, соответствующей содержанию диоксида азота (NO2).
На дисплей газоанализатора может выводиться следующая измерительная информация:
-
- содержание в пробе NO/ NO2/NOx;
-
- содержание в пробе NO/ NO2/NOx/ NOy/NH3.
Результаты измерений выводятся:
-
- на жидкокристаллический дисплей, расположенный на передней панели;
-
- на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;
-
- на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.
Газоанализаторы могут выпускаться и без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi.
Общий вид газоанализаторов представлен на рисунках 1 - 3.
Место нанесения знака поверки Место пломбирования

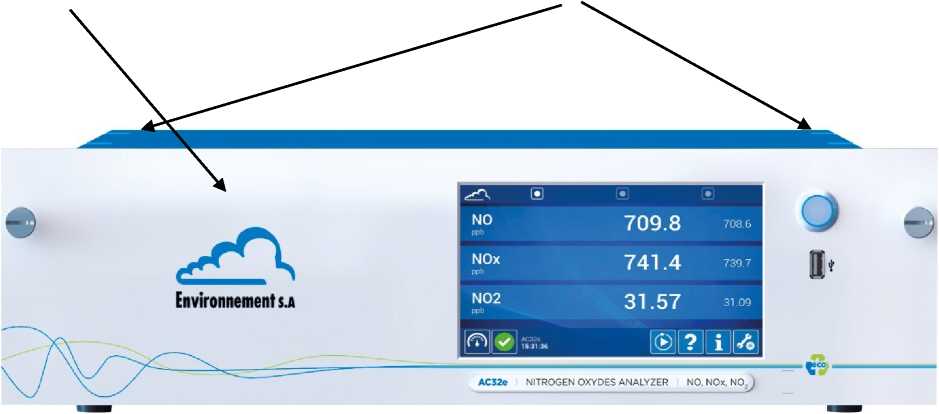

Рисунок 1 - Общий вид газоанализатора (с дисплеем)

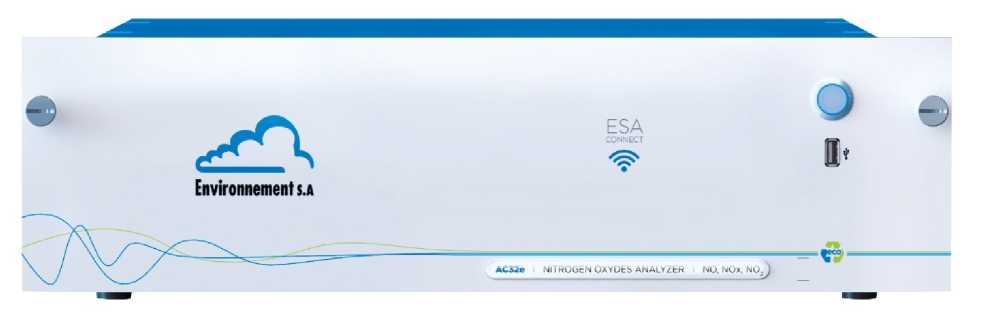

Рисунок 2 - Общий вид газоанализатора (без дисплея)

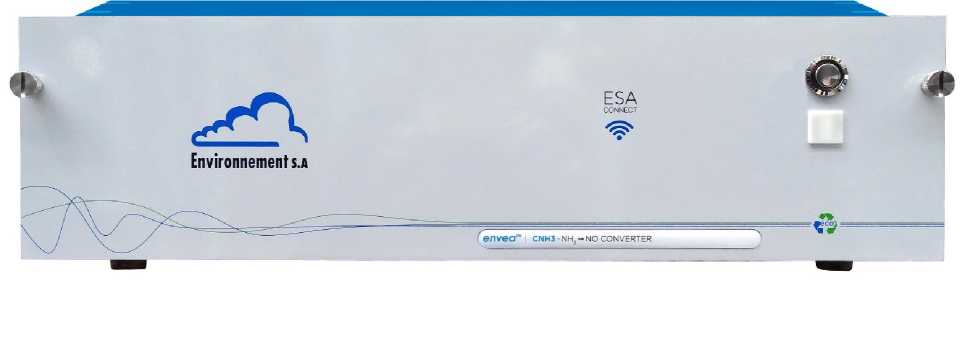

Рисунок 3 - Общий вид блока конвертера CNH3
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет функции:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
-
- передачу результатов измерений по интерфейсу связи с компьютером;
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль общих неисправностей (связь, конфигурация);
-
- контроль архивации измерений;
-
- отображения результатов измерения и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;
-
- контроль внешней связи Ethernet, USB, Wi-Fi.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО газоанализаторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АС32е |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.g |
|
Цифровой идентификатор ПО |
- |
Основные метрологические характеристики газоанализаторов приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики газоанализаторов для диапазона измерений от 0 до 1000 млрд-1
|
Определяемый компонент (измерительный канал) |
Диапазон показаний, млрд-1 |
Диапазон измерений |
Пределы допускаемой основной погрешности2) | ||
|
объемной доли, млрд-1 |
Массовой концентрации1), мкг/м3 |
приведен- ной3), (у), % |
относительной (6), % | ||
|
Оксид азота (NO) |
от 0,00 до 1000 |
от 0,00 до 50,00 включ. св. 50,00 до 1000 |
от 0,00 до 60,00 включ. св. 60,00 до 1350 |
±15 |
±15 |
|
Диоксид азота (NO2), Сумма оксидов азота (NOx) в пересчете на NO2 |
от 0,00 до 1000 |
от 0,00 до 50,00 включ. св. 50,00 до 1000 |
от 0,00 до 100,0 включ. св. 100,0 до 2000 |
±15 |
±15 |
|
Аммиак (NH3) |
от 0,00 до 1000 |
от 0,00 до50,00 включ. св. 50,00 до 1000 |
от 0,00 до 40,00 включ. св. 40,00 до 800,0 |
±15 |
±15 |
NO - 1,34; NO2 - 2,05; NH3 - 0,76 (при 0 0С и 760 мм рт. ст.) в соответствии с требованиями РД 52.04.186-89;
| |||||
Таблица 3 - Основные метрологические характеристики газоанализаторов для диапазона измерений от 0 до 10 млн-1
|
Определяемый компонент |
Диапазон показаний, млн-1 |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
объемной доли, млн-1 |
Массовой концентрации1), мг/м3 |
приведен ной 2), (у), % |
относительной (6), % | ||
|
Оксида азота (NO) |
от 0 до 10 |
от 0,00 до 4,00 включ. св. 4,00 до 10 |
от 0,00 до 5,00 включ. св. 5,00 до 12,5 |
± 15 |
± 15 |
| |||||
Таблица 4 - Прочие метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,3 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 0С в условиях эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 5, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 98 до 104,6 |
|
Пределы допускаемой относительной погрешности при контроле предельно-допустимой концентрации (ПДК) вредных веществ в атмосферном воздухе (в соответствии с требованиями приказа) 1), % - по измерительному каналу объемной доли оксида азота: приведенной, в диапазоне от 0 до 50 млрд-1 включ. |
±25 |
|
относительной, в диапазоне св. 50 до 1000 млрд-1 |
±25 |
|
- по измерительному каналу объемной доли диоксида азота: приведенной, в диапазоне от 0 до 50 млрд-1 включ. |
±25 |
|
относительной, в диапазоне св. 50 до 1000 млрд-1 |
±25 |
|
- по измерительному каналу аммиака: приведенной, в диапазоне от 0 до 50 млрд-1 включ. |
±25 |
|
относительной, в диапазоне св. 50 до 1000 млрд-1 |
±25 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при контроле предельно-допустимой концентрации (ПДК) вредных веществ в воздухе рабочей зоны (в соответствии с требованиями приказа)2), % - по измерительному каналу объемной доли оксида азота: приведенной, в диапазоне от 0 до 4 млн-1 включ. относительной, в диапазоне св. 4 до 10 млн-1 |
±25 ±25 |
| |
Таблица 5 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Время прогрева газоанализатора, мин, не более |
60 |
|
Время установления показаний То,9, с, не более |
300 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
230±23 |
|
Потребляемая электрическая мощность, Вт, не более |
560 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
25000 |
|
Средний срок службы, лет |
10 |
|
Номинальная цена деления наименьшего разряда показаний (для объемной доли): |
0,01 млрд-1 |
|
- от о,оо до 99,99 млрд-1 | |
|
- от 1оо,о до 9999,9 млрд-1 |
0,1 млрд-1 |
|
- от 0,00 до 9,99 млн-1 |
0,01 млн-1 |
|
Условия эксплуатации газоанализаторов: | |
|
- диапазон температуры окружающей среды, оС |
от +5 до +40 |
|
- относительная влажность окружающей среды, % |
от 20 до 95 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
Содержание неизмеряемых компонентов, млн-1, не более: | |
|
- метан (СН4) |
1000 |
|
- озон (О3) |
1 |
|
- оксид углерода (СО) |
200 |
|
- диоксид углерода (СО2) |
300 |
|
- диоксид серы (SO2) |
10 |
|
- сероводород (H2S) |
10 |
|
Габаритные размеры, мм, не более: измерительный блок: | |
|
- длина |
606 |
|
- ширина |
483 |
|
- высота |
133 |
|
блок конвертера: |
|
Наименование характеристики |
Значение |
|
- длина |
606 |
|
- ширина |
483 |
|
- высота |
133 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- измерительный блок |
15 |
|
- блок конвертера |
8 |
наносится на табличку, расположенную на задней панели газоанализатора, и способом компьютерной графики на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 6 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор AC32е модификаций AC32е, AC32е/CNHз в составе: для модификации АС32е: - измерительный блок |
АС32е |
1 шт. |
|
для модификации АС32е/СЫНз - измерительный блок |
АС32е |
1 шт. |
|
- блок конвертера |
CNH3 |
1 шт. |
|
Внешний побудитель расхода |
- |
1 шт. |
|
Комплект запасных частей |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП-242-2279-2019 |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам AC32e модификаций AC32e, AC32e/CNH3Приказ Минприроды России от № 425 от 07.12.2012 г Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.09.11. № 1034н Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
Техническая документация фирмы «Environnement S.A.», Франция
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1660
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Газоанализаторы |
AC32е мод. AC32е, AC32е/CNH3 |
75643-19 |
Фирма "Environnement S.A.", Франция |
фирма «ENVEA», Франция |
АО «НеваЛаб», г. Санкт-Петербург | ||
