№1690 от 16.07.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 102145
О переоформлении, продлении свидетельства № 35763 об утверждении типа на газоанализаторы кислорода твердоэлектролитные "ЭКОН" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1690 от 16.07.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ16 июля 2019 г. Ks 1690
Москва
О переоформлении, продлении свидетельства № 35763 об утверждении типа на газоанализаторы кислорода твердоэлектролитные «ЭКОН» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ЭКОН» от 4 июня 2019 г. № 50 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на газоанализаторы кислорода твердоэлектролитные «ЭКОН», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 13520-09, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства № 35763 об утверждении типа средств измерений «Термометры сопротивления ТЭМ-100» на последующие 5 лет.
-
3. Переоформить свидетельство № 35763 об утверждении типа на газоанализаторы кислорода твердоэлектролитные «ЭКОН», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 13520-09, в связи с изменением юридического статуса заявителя.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
С.С.Голубев
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
GHf НИЯ Q СННИФНКАТЕ НН
Сертификат: 00E1036EE32711E88OE9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2019 г. № 1690
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Газоанализаторы кислорода твёрдоэлектролитные «ЭКОН»
Назначение средства измеренийГазоанализаторы кислорода твёрдоэлектролитные «ЭКОН» (далее - анализаторы) предназначены для непрерывного измерения объёмной доли кислорода в отходящих дымовых газах котлоагрегатов, работающих на угле, мазуте или природном газе, и последующей передачи сигнала в автоматизированные системы управления оптимальными режимами работы установок.
Описание средства измеренийПринцип действия газоанализаторов «ЭКОН» основан на измерении ЭДС твёрдоэлектролитной ячейки, возникающей вследствие различия парциальных давлений кислорода в сравнительной и анализируемом газовых смесях. В качестве сравнительной газовой смеси используется воздух.
Газоанализатор состоит из датчика и преобразователя, соединенных кабелем длиной до 12 м. Часть датчика, включающая измерительную ячейку, вводится в анализируемую среду, другая часть остается вне рабочей среды и служит для крепления и связи с преобразователем. Измерительная ячейка датчика состоит из твердого электролита на основе диоксида циркония, стабилизированного оксидом иттрия. Датчик имеет несколько размеров, выбираемых потребителем.
Преобразователь имеет выход аналогового сигнала для подключения к системам управления режимами работы котлоагрегатов или к записывающим устройствам. Номинальная функция преобразования аналогового выходного сигнала от входного сигнала (объемной доли кислорода) линейная. Коэффициенты функции приведены в руководстве по эксплуатации. На передней панели преобразователя расположены органы управления и отображения измеряемых величин: температуры ячейки и объемной доли кислорода.
Газоанализатор «ЭКОН-ВТ» является модификацией газоанализатора «ЭКОН» и предназначен для непрерывного измерения объемной доли кислорода в процессе сгорания органического топлива в стекловаренных, металлургических, мусоросжигательных печах, печах обжига керамики и других топливосжигающих установках в условиях высоких температур, достигающих 1400 °С. Газоанализатор «ЭКОН-ВТ» конструктивно отличается от газоанализатора «ЭКОН» наличием специального керамического защитного чехла датчика и отсутствием встроенного нагревателя датчика.
Общий вид газоанализатора кислорода твёрдоэлектролитного «ЭКОН» и модификации «ЭКОН-ВТ» представлен на рисунках 1 - 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 3.

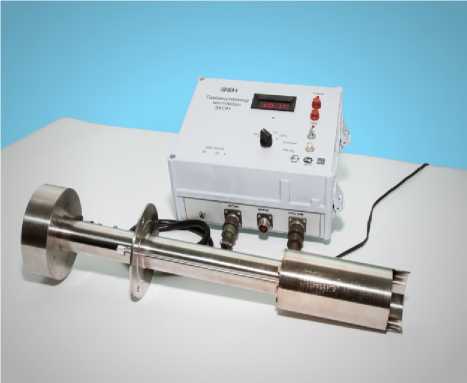

Рисунок 1 - Общий вид газоанализатора
«ЭКОН»

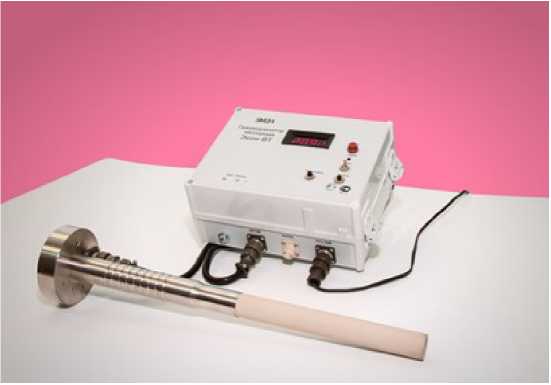

Рисунок 2 - Общий вид газоанализатора
«ЭКОН-ВТ»

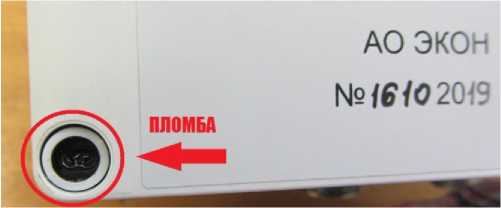

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения (свидетельство о государственной регистрации) |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Управляющая программа ЭКОН ВТ |
«econ vt ctr» |
1.15 |
E8F2 |
CRC16 |
|
Управляющая программа ЭКОН НТ |
«econdig ctr» |
1.03 |
27AC |
CRC16 |
Уровень защиты программного обеспечения по МИ3286-2010:
- «А» - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений, т.к. программное обеспечение представлено в виде исполняемого файла операционной системы не допускающего модификаций, у пользователя отсутствует возможность преднамеренно или непреднамеренно изменить измеренные данные с помощью ПО СИ.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения объемных долей содержания кислорода в анализируемой газовой смеси, %: ЭКОН |
от 0,1 до 25,0 от 0,1 до 10,00 от 0,1 до 5,00 от 0,1 до 2,50 |
|
ЭКОН-ВТ |
от 0,1 до 25,0 |
|
Пределы допускаемой основной погрешности в каждом диапазоне измерений прибора: - в интервале содержания кислорода от 0,1 до 2,5 об. доля, % включ., Дд об. доля, % |
±0,1 |
|
- в интервале содержания кислорода св. 2,5 до 25,0 об. доля, % у д, %■ ЭКОН |
±2,5 |
|
ЭКОН-ВТ |
±3,0 |
|
Пределы допускаемой вариации выходного сигнала, в долях от основной погрешности |
±0,5 |
|
Предел допускаемого изменения выходного сигнала за 14 суток непрерывной работы, % от основной погрешности |
50 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Время прогрева, мин, не более: ЭКОН |
30 |
|
ЭКОН-ВТ |
не нормируется |
|
Время установления показаний, Т0,9, с, не более ЭКОН |
10 |
|
ЭКОН-ВТ |
15 |
|
Диапазон аналогового выходного сигнала, мА: - при сопротивлении нагрузки не более 2,5 кОм |
от 0 до 5 |
|
- при сопротивлении нагрузки не более 500 Ом |
от 4 до 20 |
|
Параметры анализируемой газовой смеси: - содержание кислорода, об. доля, % |
от 0,1 до 25 |
|
- диапазон температуры анализируемого газа, °С | |
|
ЭКОН |
от +25 до +760 |
|
ЭКОН-ВТ |
от +25 до +1400 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
- диапазон избыточного давления анализируемого газа, кПа |
от -3,9 до +4,4 |
|
- объемная доля влаги в анализируемом газе не более, % |
20 |
|
- содержание пыли, г/м3, не более |
100 |
|
Потребляемая мощность, В^А, не более: ЭКОН |
200 |
|
ЭКОН-ВТ |
50 |
|
Габаритные размеры, мм, не более - датчик: | |
|
ЭКОН - диаметр |
76 |
|
- длина |
от 600 до 2310 |
|
ЭКОН-ВТ | |
|
- диаметр |
40 |
|
- длина |
от 1000 до 1100 |
|
- преобразователь - высота |
120 |
|
- ширина |
200 |
|
- длина |
260 |
|
Масса, кг, не более: - датчик: ЭКОН |
20 |
|
ЭКОН-ВТ |
5 |
|
- преобразователь |
5 |
|
Условия эксплуатации:
для датчика для электронного блока
для датчика для электронного блока
мм рт. ст. |
от -30 до +50 от 5 до 50 95 80 от 84 до 106,7 от 630 до 800 |
наносится на верхнюю часть титульного листа руководства по эксплуатации и на левый нижний угол лицевой панели типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик газоанализатора |
- |
1 шт. |
|
Преобразователь |
- |
1 шт. |
|
Комплект монтажных частей |
- |
1 компл. |
|
Комплект запасных частей |
- |
1 компл. |
|
Руководство по эксплуатации, включающее паспорт |
1 компл. | |
|
Методика поверки |
МП 13520-03 |
1 экз. |
осуществляется по документу МП 13520-03 «Инструкция. Газоанализаторы кислорода твёрдоэлектролитные «ЭКОН». Методика поверки», утвержденному ГЦИ СИ ВНИИМС 19 декабря 2003 г.
Основные средства поверки:
- поверочные газовые смеси кислорода в азоте, зарегистрированные в Госреестре под №№ 3716-87, 3721-87, 3722-87, 3726-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам твёрдоэлектролитным «ЭКОН»ГОСТ 13320-81 Газоанализаторы промышленные. Общие технические условия
Приказ Росстандарта от 14.12.2018 г. № 2664 Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах
ТУ 95 2468-2000 Газоанализатор кислорода твердоэлектролитный «ЭКОН». Технические условия
ИзготовительАкционерное общество «ЭКОН» (АО «ЭКОН»)
ИНН 40250446318
Адрес: 249037, Калужская область, г. Обнинск, ул. Лесная, д. 9
Тел/факс: (48439) 6-62-66
E-mail: econ@econobninsk.ru
Испытательный центрФедеральное бюджетное учреждение «Калужский ЦСМ» (ФБУ «Калужский ЦСМ») Адрес: 248600, г. Калуга, ул.Тульская, д. 16а
Тел./факс: (4842) 57-47-81/(4842) 57-42-69
E-mail: kcsm@kaluga.ru
