ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи ТПУ 0304/M3-1W
Назначение средства измерений
Термопреобразователи ТПУ 0304/M3-1W (далее - термопреобразователи) предназначены для измерений температуры воздуха в помещениях и непрерывного преобразования температуры в цифровой сигнал интерфейса 1-Wire.
Описание средства измеренийПринцип действия термопреобразователей заключается в преобразовании температуры окружающей среды в цифровой код. Этот код в виде двоичного числа поступает в персональный компьютер или специализированный контроллер для индикации и дальнейшего использования. В качестве первичного преобразователя используется преобразователь температуры DS18B20 с реализацией всех его функций и режимов работы. В основе функционирования преобразователя температуры в цифровой код лежит метод сравнения частот двух генераторов, одного с низкой зависимостью частоты от температуры, другого с высокой.
Термопреобразователи имеют исполнения:
-
- общепромышленное;
-
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех».

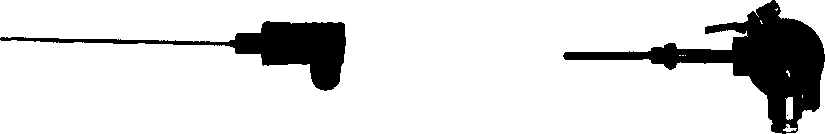

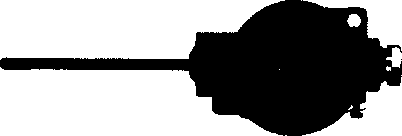

Фотография общего вида термопреобразователей представлена на рисунке 1.

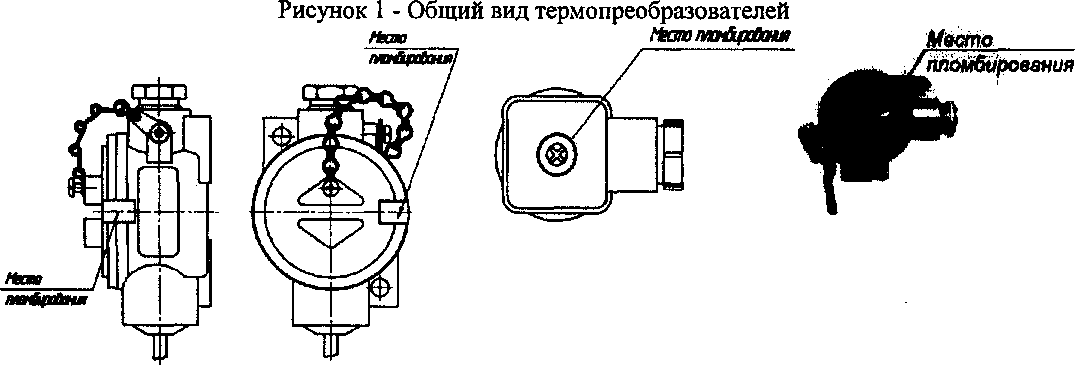

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
б) Тип корпуса ПГ02 в) Тип корпуса АГ 10
Рисунок 2 - Схема пломбировки от несанкционированного доступа
а) Тип корпуса АГ07-01
Программное обеспечениеВ термопреобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователя температуры DS18B20 метрологически значимой части ПО. Внутреннее ПО однократно запрограммировано производителем, является фиксированным, незагружаемым.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия термопреобразователей с компьютером используется внешнее ПО, которое не оказывает влияния на метрологические характеристики термопреобразователей. Внешнее ПО служит для считывания данных с термопреобразователя и отображения их на мониторе компьютера.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Внутреннее ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
DS18B20 |
TPU-lWReader Vl.exe |
|
Номер версии (идентификационный номер) ПО |
- |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
по номеру версии |
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений температуры, °C |
от -10 до +30 |
от -40 до+100 |
|
Пределы допускаемой абсолютной погрешности*, °C |
±0,5 |
+1,0 ±2,0 |
|
Напряжение питания от линии связи, В |
от 3,0 до 5,5 | |
|
Максимальное время преобразования, с, не более |
0,75 | |
|
Максимальный ток потребления, мА, не более |
1,5 | |
|
Длина монтажной части термопреобразователей, мм |
60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000 | |
|
Масса, кг, не более |
3,5 | |
|
Условия эксплуатации:
|
от -50 до +70 95 от 84 до 106,7 | |
|
Средняя наработка на отказ, ч, не менее |
80000 | |
|
Средний срок службы, лет, не менее |
10 | |
|
Маркировка взрывозащиты |
0ExiaIIBT4GaX | |
|
Примечание - * - в зависимости от исполнения. | ||
наносится на табличку, прикрепленную к корпусу термопреобразователей, термотрансферным способом и (или) на руководство по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь ТПУ 0304/M3-1W |
НКГЖ.411611.005-01 |
1 шт. |
|
ТПУ 0304EX/M3-1W |
НКГЖ.411611.005-02 |
1 ПЕГ. |
|
Программа TPU-1W Reader хх.ехе* |
НКГЖ.00140-01 |
1 шт. |
|
Модуль преобразователя интерфейса МПИ-1W* |
НКГЖ.426477.009 |
1 шт. |
|
Руководство по эксплуатации |
НКГЖ.411611.005-01РЭ |
1 экз. |
|
Методика поверки |
НКГЖ.411611.005-01МП |
1 экз. |
|
Примечание - * - Поставляются по заказу и используются при опробовании и поверке. | ||
осуществляется по документу НКГЖ.411611.005-01МП «Термопреобразователи ТПУ 0304/M3-1W. Методика поверки» с изменением № 1, утвержденному ООО «ИЦРМ» 09.11.2017 г.
Основные средства поверки:
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2К-3 (регистрационный номер в Федеральном информационном фонде 57690-14).
Термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Термостат «ЭЛЕМЕР-Т-150» (регистрационный номер в Федеральном информационном фонде 58648-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям ТПУ 0304/M3-1WГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 26.51.43-152-13282997-2017. Термопреобразователи ТПУ 0304/M3-1W. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН: 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1
Юридический адрес:
124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Телефон (факс): (495) 925-51-47 ((499) 710-00-01)
Web-сайт: www.el3mer.ru
E-mail: elemer@elemer.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
