№2367 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226369
О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на комплексы измерительно-вычислительные DVS2015
Приказы по основной деятельности по агентству Вн. Приказ № 2367 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
31 декабря 2020 г.
№ 2367
Москва
О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на комплексы измерительно-вычислительные DVS2015
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «НТЦД» от 19 октября 2020 г. № 20/1055, № 20/1053 и № 20/1054 приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений на комплексы измерительно-вычислительные DVS2015 на последующие 5 лет.
-
2. Утвердить новую редакцию описания типа на комплексы измерительно-вычислительные DVS2015, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 61824-15, в связи с изменением юридического адреса и переименованием изготовителя с ЗАО «НТЦД», г.Москва на АО «НТЦД», г.Москва, изложив его в новой редакции согласно приложению к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю .Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
( А
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
С.С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
7
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2367
Лист № 1 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные DVS2015 Назначение средства измеренийКомплексы измерительно-вычислительные DVS2015 (далее - ИВК) предназначены для контроля величин среднеквадратических значений (СКЗ) виброперемещений стационарного оборудования реакторной установки АЭС (далее РУ АЭС) и применяются в составе многоканальных систем диагностики типа систем контроля вибраций (СКВ), систем вибро-шумовой диагностики (СВШД), систем нейтронно-шумовой диагностики (СНШД).
Описание средства измеренийПринцип действия ИВК основан на измерении входных аналоговых сигналов напряжения переменного тока от первичных пьезоэлектрических вибропреобразователей (далее - ПВП) контролируемого объекта в пропорциональный электрический сигнал, с последующей предварительной аналоговой обработкой и преобразованием их в цифровой сигнал посредством 24-разрядных дельта-сигма АЦП.
В состав ИВК входят следующие компоненты:
-
- адаптер ТА1-12
-
- усилитель УЗ-002;
-
- модуль КС16;
-
- блок объединительный БОС-12;
-
- блок системный базовый БСБ-02Р с ОС Linux и программой поддержки аналогоцифрового преобразователя (далее АЦП);
-
- АЦП в составе базового модуля ADP64Z1PCI и субмодуля ADM1624x192;
-
- устройство отображения результата (стандартный монитор к блоку БСБ-02Р) и устройство ввода/вывода (клавиатура).
Блок системный базовый БСБ-02Р предназначен для применения в качестве базового вычислительного устройства в составе систем диагностики РУ. Блок БОС-12 предназначен для установки до 12 модулей типа КС16. Модуль КС16 используется для приема, предварительной аналоговой обработки и трансляции измерительного сигнала в устройство регистрации, а также для обеспечения функций управления и тестирования удаленным усилителем заряда УЗ-002. Управляющие команды интерфейса RS-485 транслируются на шину блока БОС-12 через модуль управления МТ-12. Модуль АЦП в составе базового модуля ADP64Z1PCI (процессор цифровой обработки сигналов) и дополнительного модуля ADM1624x192 (субмодуль аналогового ввода), предназначен для многоканальной аналогоцифровой обработки сигналов и устанавливается в блок системный базовый БСБ-02Р. Адаптер ТА1-12 ёмкостного типа, предназначен для формирования на входе изделия электрического заряда, пропорционального величине входного напряжения, при проведении процедуры калибровки и поверки ИВК.
Внешний вид составных частей ИВК представлен на рисунках 1- 5.

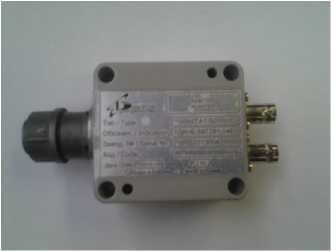

Рисунок 1 - Внешний вид усилителя
УЗ-002

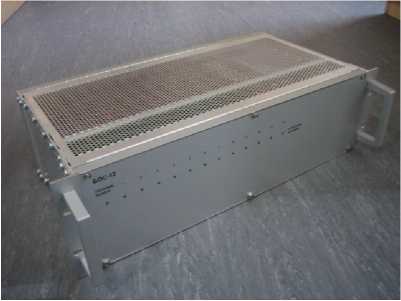

Рисунок 2 - Внешний вид блока
объединительного БОС-12

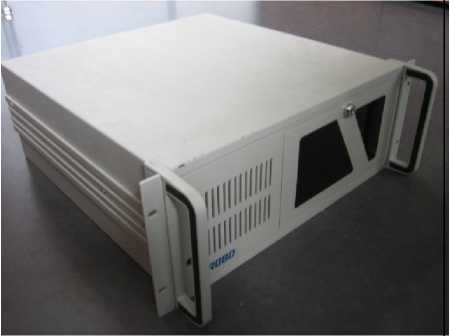

Рисунок 3 - Внешний вид блока системного базового БСБ-02Р

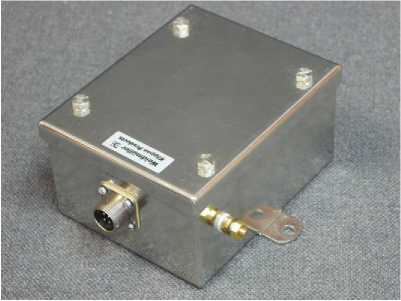

Рисунок 4 - Внешний вид адаптера ТА1-12

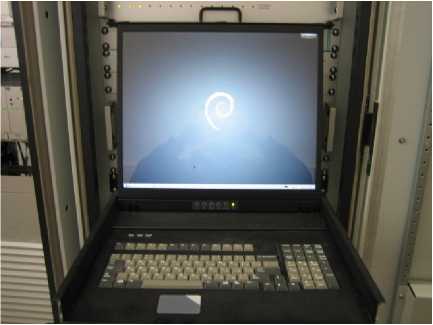

Рисунок 5 - Внешний вид устройства отображения результата (стандартный монитор) и устройства ввода/вывода (клавиатура) к блоку БСБ-02Р
Идентификационные данные программного обеспечения ИВК приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
га К га се CQ О
* ■
55
о га о га га | га S £ га 2 р о га га га га 2 ю , св Q_ К к
w га га га га
га К К ей га о И га S К ей И
о га о га S S
W
га га га га га <ь> £ га
обеспечения
S g =га о « К S
к
>га S о S га а Я ,п га га «
н-г га 9 га
Внешнее
ВШД
Не ниже 2.03.08
СКД
Не ниже 2.01
Встроенное
Z1
Не ниже 1.1
ЦОС ADP64Z1PCI
Не ниже 0.2
Влияние программного обеспечения учтено при нормировании метрологических характеристик ИВК. ИВК имеют защиту программного обеспечения от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного программного обеспечения -«Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Технические характеристики составных элементов ИВК
|
Наименование характеристики |
Значение | |||||
|
Усилитель УЗ-002 |
Блок БСБ-02Р |
Блок БОС-12 |
Модуль КС16 |
модуль АЦП | ||
|
ADM1624x192 |
ADP64Z1PCI | |||||
|
Диапазон рабочих температур, °С |
от плюс 10 до плюс 85 |
от плюс10 до плюс 40 |
от плюс 5 до плюс 50 | |||
|
Ток потребления, мА, не более |
100 |
- |
- |
± 65 (± 15В) |
500 (+12 В; +5 В; -12 В) |
- |
|
Мощность потребления, не более, В^А |
- |
300 |
15 |
- |
- |
- |
|
Напряжение питания (сеть переменного тока частотой 50 Гц), не хуже |
- |
220 В ± 10 % |
- |
- |
- | |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP65 |
IP20 |
IP30 |
- |
- |
- |
|
Наименование характеристики |
Значение | |||||
|
Усилитель УЗ-002 |
Блок БСБ-02Р |
Блок БОС-12 |
Модуль КС16 |
модуль АЦП | ||
|
ADM1624x192 |
ADP64Z1PCI | |||||
|
Габаритные размеры, мм, не более |
182x160x92 |
482x508x178 |
483x305x133 |
188x128x20 |
99x97x16 |
360x140x25 |
|
Масса, кг, не более |
1,6 |
30 |
6,7 |
0,25 |
0,15 |
0,3 |
|
Средняя наработка на отказ, не менее, ч |
35 000 | |||||
|
Средний срок службы, не менее, лет |
10 | |||||
Таблица 3 - Метрологические и технические характеристики ИВК
|
Наименование характеристики |
Значение параметра | ||||||||||
|
ДКНБ.401163.002 [ ДКНБ.401163.002-01 | |||||||||||
|
варианты настройки | |||||||||||
|
Диапазон измерения виброперемещений для вариантов настройки, мкм |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
2 |
3 |
4 |
5 |
|
о о |
о о ■'Г |
о о о |
2000 |
о о о ■'Г |
о о о о |
о о 00 |
о о ■'Г |
о |
О 00 |
О | |
|
Номинальный коэффициент преобразования на базовой частоте Fe1=16 Гц, мВ/пКл |
2474 |
1237 |
1Г) |
■'Г |
123,5 |
49,5 |
24,7 |
61,8 |
123,7 |
247,4 | |
|
Рабочий диапазон частот (полоса пропускания по уровню минус 3 дБ), Гц, не менее |
от 5 до 45 | ||||||||||
|
Пределы допускаемой приведенной погрешности отклонения коэффициента преобразования от номинального значения, дБ |
± 1 | ||||||||||
|
Неравномерность АЧХ относительно базовой частоты F61=16 Гц, дБ, не более |
± 1 | ||||||||||
|
Нелинейность АХ на базовой частоте Fg1=16 Гц в диапазоне амплитуд от 0,1 до 0,9 от максимального, дБ, не более |
0,5 | ||||||||||
|
Примечание: АЧХ - амплитудно-частотная характеристика; АХ - амплитудная характеристика | |||||||||||
наносится на корпус компонентов ИВК посредством наклейки, нанесенной на алюминиевую пленку, и типографским способом на эксплуатационную документацию.
Комплектность средства измеренийТаблица 4 - Комплектность
|
№ |
Наименование |
Обозначеие |
Количество |
|
1 |
Адаптер ТА1-12 |
ДКНБ.687281.046 |
1 шт. |
|
2 |
Усилитель УЗ-002 исполнения:
|
ДКНБ.687282.003ТУ |
1 шт. * |
|
3 |
Модуль управления МТ-12 |
ДКНБ.687281.003 |
1 шт. * |
|
4 |
Модуль КС16 |
ДКНБ.687281.008-01 |
1 шт. * |
|
5 |
Блок БОС-12 |
ДКНБ.426474.001 |
1 шт. * |
|
6 |
Блок системный базовый БСБ-02Р с ОС Linux |
ДКНБ.426469.001-01 |
1 шт. |
|
7 |
Базовый модуль ADP64Z1PCI |
1 шт. * | |
|
8 |
Субмодуль ADM1624x192 |
1 шт. * | |
|
9 |
Устройство отображения (стандартный монитор) к блоку БСБ-02Р и устройство ввода/вывода (клавиатура) к блоку БСБ-02Р |
1 шт. | |
|
10 |
Руководство по эксплуатации |
ДКНБ.401163.002РЭ |
1 экз. |
|
11 |
Методика поверки |
1 экз. |
* - указано минимальное количество. Определяется в соответствии с заказом.
Поверкаосуществляется по документу МП 61824-15 «Комплексы измерительно-вычислительные
DVS2015. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.05.2015 г.
Таблица 5 - Перечень основного оборудования для поверки
|
Наименование |
Характеристики |
№ Госреестра |
|
Генератор сигналов, двухканальный AFG 3102 |
от 0,001 Гц до 100 кГц, с когерентными выходами от 20 мВ до 10 В, 50 Ом | |
|
Осциллограф цифровой запоминающий TPS2014 |
Частота пропускания 100 МГц, 4 изолированных канала, Пределы допускаемой относительной погрешности установки коэффициента отклонения ± 3 % |
приведены в руководстве по эксплуатации ДКНБ.401163.002РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным DVS2015-
1. ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения.
-
2. ДКНБ.401163.002 ТУ Комплексы измерительно-вычислительные DVS2015. Технические условия.
Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД»)
ИНН 7721502754
Адрес: Российская Федерация, 109518, г. Москва, ул. Газгольдерная, д.14, оф. 329 Юридический адрес: 249031, г. Обнинск, ул. Королева, д. 6, пом. 22-23, Ч.зд. 2в, Эт.2 Телефон +7 (495) 377-01-76; Факс +7 (495) 377-01-76
E-mail: diaprom@diaprom.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
