№1088 от 23.06.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 254898
Об утверждении типов средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1088 от 23.06.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
______23 июня 2021 г.
№ 1088_____
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 016E36D00OEAAB18AD4D7AO6289A6DC807 Кому выдан: Шалаев Антон Павлович
Действителен: с 30.06.2020 до 30.06.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «23» июня 2021 г. № 1088 Сведения
об утвержденных типах средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |

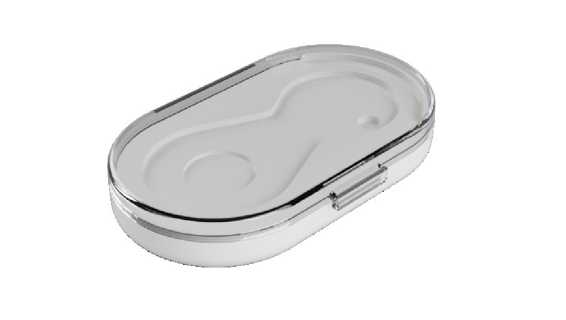

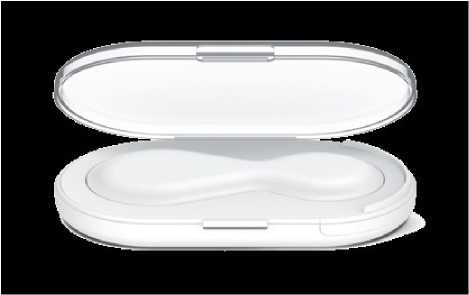

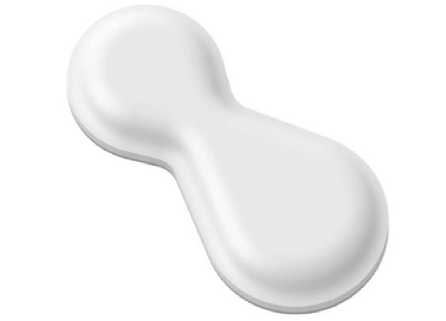

Термометры медицинские |
C°track |
С |
82094-21 |
№№ 001,002,003,004,005 ,006,007,008, 009,010, 011,012, 013,014 |
Общество с ограниченной ответственностью "Изи-терм" (ООО "Изитерм"), г. Новосибирск |
Общество с ограниченной ответственностью "Изи-терм" (ООО "Изитерм"), г. Новосибирск |
ОС |
МП 207063-2020 |
1 год |
Общество с ограниченной ответственностью "Изитерм" (ООО "Изи-терм"), г. Новосибирск |
ФГУП "ВНИИМС", г. Москва |
22.12.2020 |
|
2. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная стенда 3 цеха № 26 |
Обозначение отсутствует |
Е |
82095-21 |
01 |
Публичное акционерное общество "ОДК-Кузнецов" (ПАО "ОДК-Кузнецов") ИНН 6319033379 Адрес: 443009, г. Самара, Заводское шоссе, д. 29 |
Публичное акционерное общество "ОДК-Кузнецов" (ПАО "ОДК-Кузнецов") ИНН 6319033379 Адрес: 443009, г. Самара, Заводское шоссе, д. 29 |
ОС |
М 82-001 2021 |
2 года |
Публичное акционерное общество "ОДК- Кузнецов" (ПАО "ОДК- Кузнецов") ИНН 6319033379 Адрес: 443009, г. Самара, Заводское шоссе, д. 29 |
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области" (ФБУ "Самарский ЦСМ") Адрес: 443013, г. Самара, проспект Карла Маркса, д. 134 |
26.04.2021 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2021 г. № 1088
Лист № 1 Регистрационный № 82095-21 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная стенда 3 цеха № 26
Назначение средства измеренийСистема автоматизированная информационно-измерительная стенда 3 цеха № 26 (далее - АИИС) предназначена для измерения параметров при стендовых испытаниях установок ГГРФ и ВДРФ: частоты вращения роторов, расхода топлива, прокачки масла, давления жидких и газообразных сред, температуры жидких и газообразных сред, виброскорости, температуры подшипников СД и ВД, силы от тяги, относительной влажности воздуха.
Описание средства измеренийПринцип действия АИИС заключается в определении технологических параметров при стендовых испытаниях установок ГГРФ и ВДРФ по измеренным электрическим величинам, поступающим от первичных измерительных преобразователей (далее - ПИП) и основан на преобразовании напряжения постоянного тока с помощью блока преобразовательно-вычислительной части (далее - ПВЧ) в физические величины единиц давлений (абсолютного, избыточного), температуры, объемного расхода, частоты вращения роторов, виброскорости, силы от тяги, относительной влажности воздуха.
Конструктивно АИИС представляет собой набор ПИП, установленных на стенде и изделии, проводных линий связи, а также блока ПВЧ, состоящего из вторичных преобразователей и согласующих устройств, переходных клеммных колодок, молулей аналого-цифрового преобразования Advantech PCI-1747U (далее - АЦП), промышленного компьютера Advantix с периферийными устройствами и соответствующего программного обеспечения (далее - ПК). Совокупность ПИП и ПВЧ образуют измерительные каналы (далее - ИК) АИИС, приведенные в таблице 1.
Таблица 1 - Состав ИК АИИС
|
Кол. ИК |
Наименование ИК |
Состав ИК | |
|
ПИП |
ПВЧ | ||
|
8 |
ИК объемного расхода |
Преобразователь расхода турбинный ТПР, модификация ТПР9-1-1 или ТПР13-2-1 регистрационный № 8326-04 |
ПК, преобразователь измерительный модели D1000, модификации D1060S, регистрационный № 64283-16 или 44311-10 |
|
260 |
ИК избыточного (абсолютного) давления |
Датчик давления DMP, регистрационный № 44736-10 или преобразователь давления измерительный DMP 3ХХ, регистрационный № 56795-14 |
ПК |
|
19 |
ИК температуры |
Термопреобразователь сопротивления ТП-9201, регистрационный № 48114-11 |
ПК, преобразователь измерительный модели D1000, модификации D1072D, регистрационный № 64283-16 или 44311-10 |
|
168 |
ИК температуры |
Термопара с НСХ ТХК по ГОСТ Р 8.585-2001 | |
|
288 |
ИК температуры |
Термопара с НСХ ТХА по ГОСТ Р 8.585-2001 | |
|
2 |
ИК виброскорости |
Аппаратура контроля вибраций ИВ-Д-ПФ, регистрационный № 43475-09, вибропреобразователь МВ-43-2, регистрационный № 16985-08 или вибропреобразователь МВ-44-2, регистрационный № 21349-06 |
ПК |
|
3 |
ИК частоты вращения ротора |
Датчик частоты вращения ДЧВ-2500А |
ПК, преобразователь измерительный модели D1000, модификации D1060S, регистрационный № 64283-16 или 44311-10 |
|
1 |
ИК силы от тяги |
Датчик весоизмерительный тензорезисторный М, модификация М70, регистрационный № 53673-13, преобразователь весоизмерительный ТВ, модификация ТВ-003/05Д, регистрационный № 37794-08 |
ПК |
Продолжение таблицы 1
|
Кол. ИК |
Наименование ИК |
Состав ИК | |
|
ПИП |
ПВЧ | ||
|
2 |
ИК относительной влажности и температуры окружающего воздуха |
Преобразователь измерительный температуры и влажности ИПТВ, модификация ИПТВ-056/М3-03, регистрационный № 16447-08, измеритель-регулятор технологический ИРТ 5300 модификация ИРТВ 5215, регистрационный № 15016-06 |
ПК |
Пломбирование системы автоматизированной информационно-измерительной стенда 3 цеха № 26 не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) АИИС обеспечивает реализацию функций АИИС.
ПО АИИС реализовано в ПВЧ в ПК с автоматизированным рабочим местом оператора (далее - АРМ).
В ПО выделены метрологически значимая часть АИИС - модуль ADN.DLL (сервер OLE/Automation), отвечающий за измерения, и оболочка - исполняемый модуль ACS.EXE, реализующий остальные функции АИИС.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ADN.dll |
|
Номер версии (идентификационный номер) ПО |
1.00 |
|
Цифровой идентификатор ПО |
5C68BF60 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические характеристики АИИС, а также обозначения ИК АИИС приведены в таблицах 3 и 4.
|
Наименование ИК |
Диапазон измерений |
Единица измерений |
Пределы допускаемой погрешности ИК |
Количество ИК |
|
ИК объемного расхода |
0,288.1,440 (0,08... 0,40) |
м3/ч (л/с) |
± 1,2 % от диапазона измерений (далее - ДИ) |
5 |
|
1,08 .9,00 (0,3.2,5) |
3 | |||
|
ИК избыточного давления |
-39,23.0,00 (-0,4.0,0) |
кПа (кгс/см2) |
± 1,15 % от ДИ |
5 |
|
-24,52.0,00 (-0,25.0,00) |
61 | |||
|
-15,69.0,00 (-0,16.0,00) |
5 | |||
|
-2,452.0,000 (-0,025.0,000) |
11 | |||
|
-1,569.0,000 (-0,016.0,000) |
2 | |||
|
-49,03...+147,10 (-0,5.+1,5) |
1 | |||
|
0,0.156,9 (0,0.1,6) |
2 | |||
|
0,0.392,3 (0.4) |
30 | |||
|
0,0.588,4 (0.6) |
43 | |||
|
0,0.980,7 (0.10) |
8 | |||
|
0.1569 (0.16) |
24 | |||
|
0.2452 (0.25) |
42 | |||
|
0.3923 (0.40) |
22 | |||
|
0.8826 (0.90) |
2 | |||
|
0.15691 (0.160) |
1 | |||
|
ИК абсолютного давления |
94,7.104,0 (710.780) |
кПа (мм рт. ст.) |
± 1,15 % от ДИ |
1 |
Продолжение таблицы 3
|
Наименование ИК |
Диапазон измерений |
Единица измерений |
Пределы допускаемой погрешности ИК |
Количество ИК |
|
ИК температуры (ПИП -термопреобразователь сопротивления с НСХ 100П по ГОСТ 6651-2009) |
223,15.323,15 (-50.+50) |
К (°С) |
± 1,0 % от ДИ |
14 |
|
223,15.473,15 (-50.+200) |
5 | |||
|
ИК температуры (ПИП - термопара с НСХ ТХК (L) по ГОСТ Р 8.585-2001) |
233,15.323,15 (-40.+50) |
± 4,0 % от ДИ |
48 | |
|
233,15.573,15 (-40.+300) |
± 1,5 % от ДИ |
96 | ||
|
233,15.873,15 (-40.+600) |
± 1,0 % от ДИ |
24 | ||
|
ИК температуры (ПИП - термопара с НСХ ТХА (K) по ГОСТ Р 8.585-2001) |
273,15.873,15 (0.600) |
± 1,5 % от ДИ |
2 | |
|
273,15.1173,15 (0.900) |
± 1,2 % от ДИ |
211 | ||
|
273,15.1373,15 (0.1100) |
± 1,0 % от ДИ |
3 | ||
|
273,15.1573,15 (0.1300) |
± 1,0 % от ДИ |
72 | ||
|
ИК относительной влажности и температуры окружающего воздуха |
0.100 |
% |
± 4 % |
1 |
|
-40.+40 |
°С |
± 0,5 °С |
1 | |
|
ИК виброскорости |
5.100 |
мм/с |
± 11 % от верхнего предела измерений |
2 |
|
ИК частоты вращения ротора |
0.10000 |
об/мин |
± 1 % от ДИ* |
1 |
|
0.8500 |
1 | |||
|
0.6500 |
1 | |||
|
ИК силы от тяги |
0.10000 |
кгс |
± 1 % от ДИ |
1 |
* - в рамках конкретной измерительной задачи значение частоты вращения ротора, полученное от датчика частоты вращения ДЧВ-2500А, применяемого в авиационной промышленности, считается действительным значением - нормированы только метрологические характеристики ПВЧ
Таблица 4 - Обозначения ИК АИИС
|
Диапазон измерений |
Количество и обозначения ИК на АРМ |
|
ИК объемного расхода (количество - 8) | |
|
0,288.1,440 м3/ч (0,08.0,40 л/с) |
Количество - 5: q т09-1, q т09-2, q ткп, q ткп2, Q мот |
|
1,08 .9,00 м3/ч (0,3.2,5 л/с) |
Количество - 3: q т13-1, q т13-2, Q мгг |
|
ИК избыточного давления (количество - 259) | |
|
-39,23.0,00 кПа (-0,4.0,0 кгс/см2) |
Количество - 5: 04p-1.04p-5 (панель МК4, позиции № 6.10) |
|
-24,52.0,00 кПа (-0,25.0,00 кгс/см2) |
Количество - 61: 025p-1.025p-61 (панель 22, позиции 5.10; панель П2, позиции 1.10; панель П3, позиции 1.10; панель П7, позиции 1.10, панель П8, позиции 1.10; панель П9, позиции 1.10; панель П13, позиции 1.5) |
|
-15,69.0,00 кПа (-0,16.0,00 кгс/см2) |
Количество - 5: 016p-1.016p-5 (панель МК4, позиции 1.5) |
|
-2,452.0,000 кПа (-0,025.0,000 кгс/см2) |
Количество - 11: 0025p-1.0025p-11 (панель 22, позиция 4; панель П1, позиции 1.10) |
|
-1,569.0,000 кПа (-0,016.0,000 кгс/см2) |
Количество - 2: 0016p-1.0016p-2 (панель 22, позиции 2.3) |
|
-49,03.+147,10 кПа (-0,5.+1,5 кгс/см2) |
Количество - 1: 05p1 5-1 (панель МК1, позиция 2) |
|
0,0.156,9 кПа (0,0.1,6 кгс/см2) |
Количество - 2: р1 6-1.p1 6-2 (панель МК1, позиции 3, 6) |
|
0,0.392,3 кПа (0.4 кгс/см2) |
Количество - 30: p4-1.p4-30 (панель МК1, позиции 4, 5; панель П6, позиции 6.10; панель П17, позиции 6.10; панель П18, позиции 1.10; панель П19, позиции 1.8) |
|
0,0.588,4 кПа (0.6 кгс/см2) |
Количество - 43: p6-1.p6-43 (панель МК1, позиция 1; панель МК2, позиции 1.10; панель П4, позиции 1.10; панель П10, позиции 1.10; П14, позиции 1.10; панель П19, позиции 9.10) |
|
0,0.980,7 кПа (0.10 кгс/см2) |
Количество - 8: p10-1.p10-8 (панель 21, позиции 7.10; панель МК3, позиции 1.3, 10) |
|
0.1569 кПа (0.16 кгс/см2) |
Количество - 24: p16-1.p16-24 (панель П5, позиции 1.10; панель П11, позиции 1.4; панель П15, позиции 1.10) |
|
0.2452 кПа (0.25 кгс/см2) |
Количество - 42: p25-1.p25-42 (панель П6, позиции 1.5; панель П11, позиции 5.10; панель П12, позиции 1.10; П13, позиции 6.10; панель П16, позиции 1.10; панель П16, позиции 1.5) |
|
0.3923 кПа (0.40 кгс/см2) |
Количество - 22: p40-1.p40-22 (панель 21, позиции 1.6; панель МК3, позиции 4.9; панель П20, позиции 1.10) |
|
0.8826 (0.90 кгс/см2) |
Количество - 2: p90-1.p90-2 (панель МК1, позиции 7.8) |
Продолжение таблицы 4
|
Диапазон измерений |
Количество и обозначения ИК на АРМ |
|
0.15691 кПа (0.160 кгс/см2) |
Количество - 1: p160-1 (панель МК1, позиция 10) |
|
ИК абсолютного давления (количество - 1) | |
|
94,7.104,0 кПа (710.780 мм рт.ст.) |
Количество - 1: PHg (панель 22, позиция 1) |
|
ИК температуры (1 |
ИП - термопреобразователь сопротивления с НСХ 100П по ГОСТ 6651-2009) (количество - 19) |
|
223,15.323,15 К (-50.+50 °C) |
Количество - 14: П00П50-1.. Л100П50-14 (позиции 1.7, 13.19) |
|
223,15.473,15 К (-50.+200 °C) |
Количество - 5: П00П200-1...П00П200-5 (позиции 8.12) |
|
ИК температуры (ПИП - термопара с НСХ ТХК (L) по ГОСТ Р 8.585-2001) (количество - 168) | |
|
233,15.323,15 К (-40.+50 °C) |
Количество - 48: tL50-1.tL50-48 (позиции 1.24, 97.120) |
|
233,15.573,15 К (-40.+300 °C) |
Количество - 96: tL300-1.tL300-96 (позиции 25.60, 85.96, 121.168) |
|
233,15.873,15 К (-40.+600 °C) |
Количество - 24: tL600-1.tL600-24 (позиции 61.84) |
|
ИК температуры (ПИП - термопара с НСХ ТХА (K) по ГОСТ Р 8.585-2001) (количество - 288 ) | |
|
273,15.873,15 К (0.600 °C) |
Количество - 2: tK600-1.tK600-2 (позиции 136, 142) |
|
273,15.1173,15 К (0.900 °C) |
Количество - 211: tK900-1. tK900-211 (позиции 1.90, 93.106, 109.118, 123.135, 137.141, 143.146, 148.156, 223.288) |
|
273,15.1373,15 К (0.1100 °C) |
Количество - 3: tK 1100-1.tK1100-3 (позиции 91.92, 147) |
|
273,15.1573,15 К (0.1300 °C) |
Количество - 72: tK1300-1.tK1300-72 (позиции 91.92, 107.108, 119.122, 157.222) |
|
ИК относительной влажности и температуры окружающего воздуха (количество - 2) | |
|
233,15.323,15 К (-40.50 °C) |
Количество - 1: tH |
|
0.100 % |
Количество - 1: фБ |
|
ИК виброскорости (количество - 2) | |
|
5.100 мм/с Количество - 2: В оп, В от | |
|
ИК частоты вращения ротора (количество - 3) | |
|
0.10000 об/мин |
Количество - 1: Овд |
|
0.8500 об/мин |
Количество - 1: Осд |
|
0.6500 об/мин |
Количество - 1: Отсв |
|
ИК силы от тяги (количество - 1) | |
|
0.10000 кгс |
Количество - 1: R |
Технические характеристики АИИС приведены в таблице 5.
Таблица 5 - Основные технические характеристики АИИС
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети переменного тока, В |
от 198 до 242 |
|
Частота питающей сети переменного тока, Гц |
50±0,4 |
|
Средний срок эксплуатации, лет, не менее |
10 |
|
Условия эксплуатации:
|
от +10 до +35 от -40 до +40 95 от 94,7 до 104,0 |
наносится на титульный лист формуляра типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная информационноизмерительная стенда 3 цеха № 26, заводской номер 01 |
1 шт. | |
|
Руководство по эксплуатации |
П.4672.000РЭ |
1 шт. |
|
Формуляр |
П.4672.000ФО |
1 шт. |
|
Методика поверки |
М 82-001-2021 |
1 шт. |
Сведения о методиках измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной стенда 3 цеха № 26ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2021 г. № 1088
Лист № 1 Регистрационный № 82094-21 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры медицинские C°track
Назначение средства измеренийТермометры медицинские C°track (далее по тексту - термометры) предназначены для аксиллярных измерений и мониторинга температуры тела человека.
Описание средства измеренийПринцип действия термометров основан на зависимости электрического сопротивления первичного чувствительного элемента термометра от измеряемой температуры. Данная зависимость преобразуется в цифровой код, который передается по беспроводному интерфейсу Bluetooth Low Energy на мобильное устройство для визуализации и хранения.
Термометры представляют собой плату с цифровым датчиком температуры и несъемным элементом питания, помещенную в гибкий корпус из медицинского силикона эргономичной формы. Термометры крепятся в подмышечную впадину тела человека с помощью сменных клейких стикеров.
Термометры медицинские C°track изготавливаются в двух исполнениях: C°track и C°track pro. Термометры различаются наличием батареи типа CR2016 у термометров исполнения C°track и наличием перезаряжаемого аккумулятора у термометров исполнения C°track pro.
Термометры снабжены пластиковым футляром, предназначенным для хранения термометра и клейких стикеров, для автоматического включения и выключения термометров посредством магнитного размыкателя через магнитоуправляемый контакт, расположенный на плате термометра, а также для зарядки термометров при помощи контактов (только для термометров исполнения C°track pro).
В качестве принимающего устройства, совместимого с термометрами, используется любое мобильное устройство под управлением операционной системы Android (версии 5.0 и выше) или iOS (версии 10.0 и выше) с установленным на него программным обеспечением (ПО) C-track. Мобильное устройство должно поддерживать передачу данных по беспроводному интерфейсу Bluetooth Low Energy 4.0.
Фотографии общего вида термометров приведены на рисунках 1-4.
Пломбирование термометров не предусмотрено.
Нанесение знака поверки не предусмотрено.
Рисунок 2 - Общий вид термометра C°track
Рисунок 1 - Общий вид термометра C°track в футляре
Рисунок 3 - общий вид футляра для C°track
Рисунок 4 - Общий вид футляра для C°track
pro
Программное обеспечение (ПО) состоит из встроенного и автономного ПО.
Встроенное ПО устанавливается на предприятии-изготовителе во время производственного цикла на микроконтроллер, расположенный внутри корпуса термометра.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Автономное ПО C-track не является метрологически значимым и предназначено для получения, отображения, хранения и передачи информации о результатах измерений.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от +32 до +42 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 |
|
Разрешающая способность измерений температуры, °С |
0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры, °С |
от +20 до +42 |
|
Время установления соединения термометра с принимающим устройством, с, |
600 |
|
не более | |
|
Частота обновления показаний |
1 раз в 10 с |
|
Дальность устойчивой передачи данных, м |
от 30 до 50 |
|
Средняя наработка до отказа, ч, не менее |
1440 |
|
Габаритные размеры, мм, не более | |
|
- термометра |
65x35x5 |
|
- футляра | |
|
исполнение C°track |
80x50x15 |
|
исполнение C°track pro |
80x50x50 |
|
Масса, г, не более | |
|
- термометра |
15 |
|
- футляра | |
|
исполнение C°track |
50 |
|
исполнение C°track pro |
150 |
|
Рабочие условия эксплуатации термометров | |
|
- температура окружающего воздуха,°С |
от +10 до +42 |
|
- относительная влажность, % |
до 90 |
|
Средний срок службы, лет, не менее |
1 |
наносится на титульный лист Руководства по эксплуатации типографским способом или методом штемпелевания.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр |
C°track |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 207-063-2020 |
1 экз. (по запросу) |
|
Клейкие стикеры |
- |
10 шт. |
|
Программное обеспечение |
C-track |
- (*) |
|
Примечание: (*) - Данное ПО в комплект поставки не входит и доступно для свободного скачивания в сети Интернет. | ||
Приведены в разделе 4 Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к термометрам медицинским C°trackГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 26.60.12-001-1856789-2018 «Термометры медицинские C°track. Технические условия».
