№2863 от 14.12.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 290844
О внесении изменений в сведения об утвержденном типе средств измерений 66820-17
Приказы по основной деятельности по агентству Вн. Приказ № 2863 от 14.12.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2863
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Системы измерительные |
Альбатрос ТанкРезерв |
66820-17 |
Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва |
Российская Федерация, 127434, г. Москва, ул. Немчинова, д.12 |
Юридический адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 3, этаж 2, офис 12, Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 3 |
Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2863
Регистрационный № 66820-17
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные Альбатрос ТанкРезерв
Назначение средства измеренийСистемы измерительные Альбатрос ТанкРезерв (далее - системы) предназначены для измерений параметров нефти, нефтепродуктов и сжиженных углеводородных газов в мерах вместимости высотой от 1,5 до 25,0 м.
Описание средства измеренийПринцип действия системы использует косвенный метод измерений, основанный на гидростатическом принципе.
Система, в зависимости от заказа, может состоять из уровнемера поплавкого ДУУ11, датчика интегральной плотности ДИП1, контроллера А17, блока сопряжения с датчиком БСД5Н. Система осуществляет непрерывный контроль уровня, температуры, плотности, объема и массы жидких продуктов.
Система изготавливается в трех модификациях предназначенных в зависимости от комплектации для:
- измерения уровня, объема, температуры, в том числе слоя полезного продукта (в составе системы используется уровнемер поплавковый ДУУ11);
- для измерения уровня, температуры, плотности, объема и массы, в том числе слоя полезного продукта (в составе системы используются уровнемер поплавковый ДУУ11 и датчик интегральной плотности ДИП1);
- для измерения уровня, температуры, плотности, объема, массы, в том числе слоя полезного продукта, управления и регулирования (в составе системы используются уровнемер поплавковый ДУУ11, датчик интегральной плотности ДИП1, контроллер А17 или блок сопряжения сдатчиком БСД5Н).
Знак поверки наносится на Свидетельство о поверке и в пп. 6, 7 паспорта.
Общий вид системы представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа первичного преобразователя (ПП) представлена на рисунке 2.

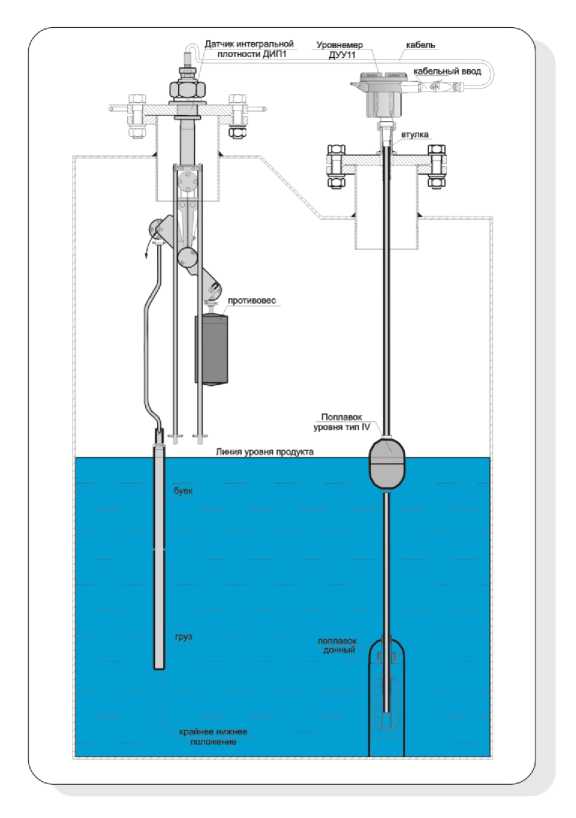

Рисунок 1- Общий вид системы

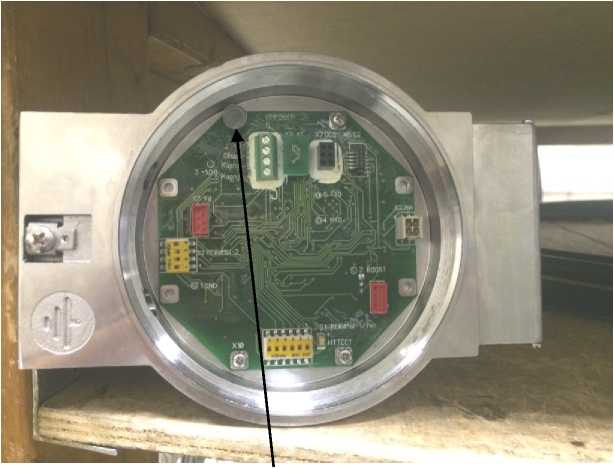

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее - ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов и передачи данных.
Номер версии ПО выводится на вторичный прибор или на индикатор уровнемера поплавкового ДУУ11, а так же доступны для чтения с ЭВМ верхнего уровня. Для контроля работы системы проводится самодиагностика. Защита от несанкционированного доступа к ПО и настройкам системы ограничивается паролями и пломбами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Программа системы измерительной Альбатрос ТанкРезерв |
Программа контроллера А17 |
Программа блока сопряжения с датчиком БСД5 |
|
Номер версии (идентификационный номер ПО) |
1.010 |
1.06 |
1.06 |
|
Цифровой идентификатор ПО |
F8FC092F |
27D1 |
В135 |
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 25000 |
|
Диапазон измерений температуры, °С |
от -45 до +120 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1070 |
|
Диапазон измерений токового сигнала, мА |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм: |
±1 (±3)** |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне t, °С -45 < t < -10 |
±0,31 |
|
-10 < t < +85 |
±0,20 |
|
+85 <t< +120 |
±0,31 |
|
Пределы допускаемой абсолютной погрешности измерений токового сигнала, мкА | |
|
ДУУ11 БСД5Н, А17 |
±8 ±15 |
|
Пределы допускаемой приведенной погрешности к верхнему пределу измерений объема без учета градуировочной таблицы резервуара, % |
±0,05 |
|
Пределы допускаемой относительной погрешности измерений интегральной плотности продукта, % |
±0,4 |
|
Пределы допускаемой относительной погрешности измерений массы, М, %: М > 120 т |
±0,50 |
|
М < 120 т |
±0,65 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от -45 до +75 |
|
Температура транспортирования и хранения, °С |
от -40 до +50 |
|
Средняя наработка на отказ, не менее, часов |
100000 |
|
Срок службы, не менее, лет |
14 |
|
Степень защиты по ГОСТ 14254-96 | |
|
ДИП1, ДУУ11 |
IP68 |
|
А17 |
IP30 |
|
БСД5Н |
IP20 |
|
Масса системы, не более, кг |
40 |
|
Габаритные размеры системы, ВхШхД, не более, мм |
394х185х(171,5±Ь*) |
*- L - длина чувствительного элемента (ЧЭ) ПП, определяемая при заказе, мм. **-по заказу
Знак утверждения типананосится на шильдик, который находится на корпусе уровнемера поплавкового ДУУ11 системы с помощью лазера и на титульные листы эксплуатационной документации типографским методом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Система измерительная |
Альбатрос ТанкРезерв |
1 шт. |
|
Комплект уровнемера поплавкового ДУУ11 |
1 шт.* | |
|
Комплект датчика интегральной плотности ДИШ |
1 шт.* | |
|
Барьер искробезопасности |
БИБ5Ш |
1 шт.* |
|
Блок питания изолированный |
БПИ5 |
1 шт.* |
|
Блок сопряжения с датчиком |
БСД5Н |
1 шт.* |
|
Контроллер |
А17 |
1 шт.* |
|
Модуль интерфейса |
МИ7-01 |
1 шт.* |
|
Кабель |
1 шт. | |
|
Руководство по эксплуатации |
УНКР.421417.010 РЭ |
1 экз. |
|
Методика поверки |
МП 208-018-2016 |
1 экз. |
|
Паспорт |
УНКР.421417.010 ПС |
1 экз.* |
|
Паспорт |
ДУУ11, УКР.407631.008 ПС |
1 экз.* |
|
Руководство оператора |
УНКР.421417.010 РО |
1 экз. |
* определяется заказом
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам измерительным Альбатрос ТанкРезервГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.
ТУ 4217-064-29421521-15 «Система измерительная Альбатрос ТанкРезерв. Технические условия».
ИзготовительАкционерное общество «Альбатрос» (АО «Альбатрос»)
ИНН 7713003423
Юридический адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 3, этаж 2, офис 12 Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 3
Телефон: (499) 682-99-91, (495) 921-41-73, (499) 682-99-96
Web-сайт: www.albatros.ru
E-mail: market@albatros.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел. +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
14 декабря 2021 г.
2863
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
Сертификат: 028B828700AQAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
Шалаев
